MYPTJ İzleme Damarlı Orta Gerilim Maden Sürükleme Kablosu (3.6/6–8.7/10 kV)
Mobil yeraltı trafo merkezleri, uzunayak güç merkezleri ve yüksek gerilimli maden makineleri için MT/T 818.6-2009 standardına göre üretilen orta gerilim metalik ekranlı ve pilot izlemeli esnek kauçuk maden sürükleme kabloları (MYPTJ 3.6/6 kV, MYPTJ 6/10 kV ve MYPTJ 8.7/10 kV). Sınıf 5 kalaylı bakır iletkenler, üçlü ekstrüzyon yarı iletken/EPR dielektrik sistemi, kompozit metalik faz ekranları, bölünmüş ara boşluk topraklama damarları ve 3 damarlı toprak sürekliliği izleme devresi içerir.
MYPTJ izlemeli orta gerilim maden sürükleme kablosu; mobil alev sızdırmaz (ex-proof) trafo merkezlerine, uzunayak yüzeyi transformatörlerine ve ağır yeraltı madencilik ekipmanlarına 3.6/6 kV, 6/10 kV ve 8.7/10 kV besleme gücü sağlar. MT/T 818.6-2009 (GB/T 12972.6) standardına göre tasarlanan kablo; metalik ekranlı üç güç damarını, bölünmüş ara boşluk topraklama damarlarını ve yalıtımlı toprak sürekliliği izleme (pilot) damarlarını çift kılıflı, örgü takviyeli elastomerik gövde içinde birleştirir.
Her bir güç damarı; Sınıf 5 esnek kalaylı bakır teller, ekstrüde iletken yarı iletken ekranı, +90 °C etilen-propilen kauçuk (EPR) orta gerilim yalıtımı, ekstrüde yalıtım yarı iletken ekranı ve kalaylı bakır tel/sentetik iplik kompozit metalik ekrandan oluşur. Ara boşluklar, toprak çevrimi bütünlüğünü sürekli doğrulayan ve pilot açık devre veya kısa devre arızalarında besleme kesicisini açtıran bölünmüş kalaylı bakır topraklama iletkenlerini ve 3 × 2.5 mm² izleme damarı grubunu (J soneki) barındırır.
Çin'deki kömür madenciliği operasyonları için sertifika sahibi Jiangsu Tebaoli'er Special Cable Co., Ltd. (江苏特宝利尔特种电缆有限公司); MYPTJ-3.6/6 (25–150) mm² için MIA230260, MYPTJ-6/10 (25–150) mm² için MIA230259 ve MYPTJ-8.7/10 (25–150) mm² için MIA230261 numaralı geçerli Çin Ulusal Maden Ürünleri Güvenlik İşareti (MA) sertifikalarına sahiptir. Bu MA onayları, sertifikalı modeller ve 25–150 mm² kesitler için Çin'deki kömür madenlerinde geçerlidir.
Teklif talebinizde (RFQ) sistem gerilimini (3.6/6 kV, 6/10 kV veya 8.7/10 kV), güç damarı kesitini (25 mm² ila 150 mm²), alev sızdırmaz kaplin tipini ve gerekli hat uzunluğunu belirtin. TEBAOFLEX, MYPTJ sürükleme kablolarını 50 m minimum sipariş miktarından başlayarak 7–45 iş günü standart teslim süresiyle üretmektedir.
İnceleyin: maden ve tünel kabloları ürün yelpazesi (ilgili konfigürasyonlar için).
Daha düşük gerilimli yeraltı kömür sürükleme kabloları ve açık ocak orta gerilim ekskavatör kabloları için şu teknik özellikleri karşılaştırın: MYP & MYPT Ekranlı Esnek Kömür Madeni Kablosu (0.38/0.66–1.9/3.3 kV) (yeraltı ayna ekipmanlarındaki 0,38/0,66 kV–1,9/3,3 kV ekranlı esnek kablolar için); UGF ve UGEFP Yüksek Gerilim Açık Ocak Maden Sürükleme Kablosu (3.6/6–6/10 kV) (güneş ışığına ve -40°C'ye kadar soğuğa maruz kalan 3,6/6 kV–6/10 kV açık ocak ekskavatörleri ve draglineları için). Sipariş öncesinde sistem gerilimini (3,6/6 kV, 6/6 kV veya 8,7/10 kV) ve topraklama izleme rölesi ayarlarını kontrol edin.
Yapı
Temsili yapı MYPTJ 6/10 kV 3×50 + 3×16/3 + 3×2.5 mm² kablosunu göstermektedir: iletken yarı iletken ekranı, kalın +90 °C EPR yalıtımı, yalıtım yarı iletken ekranı ve kalaylı bakır kompozit metalik ekrana sahip üçgen düzende üç eşit Sınıf 5 kalaylı bakır güç damarı; üç dış ara boşlukta bölünmüş çıplak kalaylı bakır topraklama elemanları ve yalıtımlı izleme pilot damarları ile birlikte açık gri iç elastomer dolgu, açık dokuma takviye örgüsü ve ağır hizmet tipi kırmızı veya siyah alev geciktirici polikloropren dış kılıf içine alınmıştır.
| Bileşen | Malzeme ve yapı |
|---|---|
| Güç iletkenleri | GB/T 3956 / IEC 60228 standardına uygun, halat düzeninde (rope-lay) bükülmüş üç adet Sınıf 5 esnek kalaylı bakır iletken (25 mm² ila 150 mm²). |
| İletken ve yalıtım ekranları | Kısmi deşarj boşluklarını ortadan kaldırmak için iletken üzerinde ekstrüde iç yarı iletken elastomer katman ve EPR yalıtım üzerinde ekstrüde dış yarı iletken elastomer katman. |
| Orta gerilim yalıtımı | 4.5 mm (3.6/6 kV), 5.5 mm (6/10 kV) ve 6.0 mm (8.7/10 kV) nominal cidar kalınlığına sahip, yüksek dielektrik dayanımlı +90 °C etilen-propilen kauçuk (EPR). |
| Metalik faz ekranı | Yarı iletken ekranlı her bir güç damarı üzerine uygulanan kalaylı bakır tel ve polyester elyaf kompozit metalik örgü/spiral ekran. |
| Bölünmüş topraklama ve izleme damarları | Ara boşluklara yerleştirilmiş üç adet bölünmüş esnek kalaylı bakır topraklama iletkeni (3×16/3 veya 3×25/3 mm²) artı üç adet EPR yalıtımlı 2.5 mm² izleme pilot damarı (J). |
| İç kılıf ve takviye örgüsü | Eksenel çekmeye ve burulmaya karşı direnç sağlamak üzere açık dokuma sentetik takviye örgülü ekstrüde elastomerik iç kılıf/dolgu. |
| Dış kılıf | Aşınmaya, darbeye, maden suyuna, yağa ve alev yayılımına dayanıklı, kırmızı veya siyah renkte ağır hizmet tipi alev geciktirici polikloropren (PCP / XH-03A) termoset kauçuk dış kılıf. |
Uygulamalar
Gerilim sınıfını (3.6/6 kV, 6/10 kV veya 8.7/10 kV) ve iletken kesitini transformatör besleme yüküne, galeri hatlarındaki gerilim düşümüne ve pilot izleme rölesi uyumluluğuna göre seçin.
- Yeraltı ana trafo merkezlerini mobil alev sızdırmaz uzunayak güç merkezlerine (KBSGZY) bağlayan orta gerilim hareketli güç besleme hatları.
- 6 kV ve 10 kV yeraltı kömür madeni pompa istasyonları, nakliye vinçleri ve yüksek kapasiteli kesici-yükleyici (shearer) besleme transformatörleri için izlemeli sürükleme besleme kabloları.
- Sürekli toprak kontrolü pilot izlemesi gerektiren tünel açma ve kuyu derinleştirme orta gerilim mobil güç dağıtımı.
- 12 × kablo dış çapı minimum bükülme yarıçapında çalışan galeri monoray askı sistemleri ve motorlu kablo tamburları.
MT 818 ve DIN VDE 0250-813 standartları arasında orta gerilim sürükleme kabloları seçerken şu kaynaklara başvurun: Orta Gerilim Maden Kablosu Seçim Rehberi (yarı iletken ve metalik damar ekranları, gerilim sınıfları ve tambur sarma hizmetinin mühendislik karşılaştırmaları için); (N)TSKCGEWÖU 3.6/6kV Orta Gerilim Maden Sürükleme Kablosu (burulma önleyici örgülü VDE 3,6/6 kV ağır hizmet tambur ve sürükleme kabloları için). Mobil trafo merkeziniz veya tamburunuz için toprak sürekliliği pilot direncini ve minimum tambur bükülme yarıçapını doğrulayın.
Teknik özellikler
| Parametre | Değer |
|---|---|
| Anma gerilimi (U0/U) | 3.6/6 kV, 6/10 kV, 8.7/10 kV |
| Maksimum sürekli iletken sıcaklığı | +90 °C (+250 °C kısa devre, maks. 5 sn) |
| Damar konfigürasyonu | 3 güç damarı + 3 bölünmüş ara boşluk topraklama damarı + 3 × 2.5 mm² pilot izleme damarı |
| Şebeke frekanslı AC test gerilimi | 11 kV / 5 dk (3.6/6 kV), 16 kV / 5 dk (6/10 kV) ve 22 kV / 5 dk (8.7/10 kV) |
| Kısmi deşarj seviyesi | MT/T 818.6-2009 / GB/T 3048.12 uyarınca 1.5 U0'da ≤ 20 pC |
| Minimum dinamik bükülme yarıçapı | 12 × kablo dış çapı |
| Çin Kömür Madeni Güvenlik İşareti (MA) | Çin kömür madenleri için Jiangsu Tebaoli'er Special Cable Co., Ltd. adına kayıtlı MIA230260 (MYPTJ 3.6/6 kV, 25–150 mm²), MIA230259 (MYPTJ 6/10 kV, 25–150 mm²), MIA230261 (MYPTJ 8.7/10 kV, 25–150 mm²) |
| Ticari tedarik koşulları | Minimum sipariş miktarı 50 m; üretim teslim süresi 7–45 iş günü |
| Model ve anma gerilimi | Nominal kesit (güç + toprak + pilot, mm²) | Nominal EPR yalıtım kalınlığı (mm) | Nominal dış çap min.–maks. (mm) | 25 °C ortam sıcaklığında sürekli akım taşıma kapasitesi (A) | Yaklaşık ağırlık (kg/km) | AC test gerilimi / 5 dk (kV) | MA sertifika no. (Çin kömür madenleri) |
|---|---|---|---|---|---|---|---|
| MYPTJ-3.6/6 kV | 3×25 + 3×16/3 + 3×2.5 | 4.5 | 46.8 – 51.5 | 113 | 3,120 | 11 | MIA230260 |
| MYPTJ-3.6/6 kV | 3×35 + 3×16/3 + 3×2.5 | 4.5 | 49.4 – 54.2 | 138 | 3,640 | 11 | MIA230260 |
| MYPTJ-3.6/6 kV | 3×50 + 3×16/3 + 3×2.5 | 4.5 | 53.2 – 58.4 | 173 | 4,390 | 11 | MIA230260 |
| MYPTJ-3.6/6 kV | 3×70 + 3×16/3 + 3×2.5 | 4.5 | 57.6 – 63.0 | 215 | 5,420 | 11 | MIA230260 |
| MYPTJ-3.6/6 kV | 3×95 + 3×25/3 + 3×2.5 | 4.5 | 62.4 – 68.2 | 260 | 6,680 | 11 | MIA230260 |
| MYPTJ-3.6/6 kV | 3×120 + 3×25/3 + 3×2.5 | 4.5 | 66.2 – 72.3 | 300 | 7,860 | 11 | MIA230260 |
| MYPTJ-3.6/6 kV | 3×150 + 3×25/3 + 3×2.5 | 4.5 | 70.8 – 77.2 | 345 | 9,280 | 11 | MIA230260 |
| MYPTJ-6/10 kV | 3×25 + 3×16/3 + 3×2.5 | 5.5 | 51.2 – 56.2 | 113 | 3,580 | 16 | MIA230259 |
| MYPTJ-6/10 kV | 3×35 + 3×16/3 + 3×2.5 | 5.5 | 53.8 – 59.0 | 138 | 4,140 | 16 | MIA230259 |
| MYPTJ-6/10 kV | 3×50 + 3×16/3 + 3×2.5 | 5.5 | 57.6 – 63.1 | 173 | 4,920 | 16 | MIA230259 |
| MYPTJ-6/10 kV | 3×70 + 3×16/3 + 3×2.5 | 5.5 | 62.0 – 67.8 | 215 | 6,010 | 16 | MIA230259 |
| MYPTJ-6/10 kV | 3×95 + 3×25/3 + 3×2.5 | 5.5 | 66.8 – 73.0 | 260 | 7,310 | 16 | MIA230259 |
| MYPTJ-6/10 kV | 3×120 + 3×25/3 + 3×2.5 | 5.5 | 70.6 – 77.1 | 300 | 8,540 | 16 | MIA230259 |
| MYPTJ-6/10 kV | 3×150 + 3×25/3 + 3×2.5 | 5.5 | 75.2 – 82.0 | 345 | 10,020 | 16 | MIA230259 |
| MYPTJ-8.7/10 kV | 3×25 + 3×16/3 + 3×2.5 | 6.0 | 53.6 – 58.8 | 113 | 3,860 | 22 | MIA230261 |
| MYPTJ-8.7/10 kV | 3×35 + 3×16/3 + 3×2.5 | 6.0 | 56.2 – 61.6 | 138 | 4,430 | 22 | MIA230261 |
| MYPTJ-8.7/10 kV | 3×50 + 3×16/3 + 3×2.5 | 6.0 | 60.0 – 65.7 | 173 | 5,240 | 22 | MIA230261 |
| MYPTJ-8.7/10 kV | 3×70 + 3×16/3 + 3×2.5 | 6.0 | 64.4 – 70.5 | 215 | 6,350 | 22 | MIA230261 |
| MYPTJ-8.7/10 kV | 3×95 + 3×25/3 + 3×2.5 | 6.0 | 69.2 – 75.6 | 260 | 7,680 | 22 | MIA230261 |
| MYPTJ-8.7/10 kV | 3×120 + 3×25/3 + 3×2.5 | 6.0 | 73.0 – 79.7 | 300 | 8,950 | 22 | MIA230261 |
| MYPTJ-8.7/10 kV | 3×150 + 3×25/3 + 3×2.5 | 6.0 | 77.6 – 84.6 | 345 | 10,460 | 22 | MIA230261 |
Sürekli akım taşıma kapasiteleri, serbest yeraltı havalandırmasında +25 °C ortam havasında +90 °C iletken sıcaklığına dayanmaktadır.
Her bir güç damarı, sevkiyattan önce rutin AC gerilim dayanım ve kısmi deşarj testlerinden geçirilir.
MIA230260, MIA230259 ve MIA230261 numaralı MA sertifikaları Jiangsu Tebaoli'er Special Cable Co., Ltd. (江苏特宝利尔特种电缆有限公司) adına kayıtlıdır ve sertifikalı 25–150 mm² kesitler için Çin'deki kömür madenlerinde geçerlidir.
Standartlar
| Standart veya şartname | Uygulama |
|---|---|
| MT/T 818.6-2009 / GB/T 12972.6 | Kömür madeni hareketli metalik ekranlı ve izlemeli orta gerilim elastomer kılıflı esnek kablolar (Tip MYPTJ 3.6/6 kV, 6/10 kV ve 8.7/10 kV). |
| GB/T 3956 / IEC 60228 | Mobil orta gerilim sürükleme kabloları için Sınıf 5 esnek kalaylı bakır iletkenler. |
| MT 386 | Kömür madeni kabloları için alev geciktirici performans testleri. |
İlgili kablo seçenekleri
Bu kablo seçeneklerini birlikte karşılanacak işlevlere, harekete, yüke, gerilime ve iletim gereksinimine göre karşılaştırın.
SHD-GC Kablosu 2kV-25kV Maden Güç Kablosu
Farklı bir uygulama veya çalışma profili için ilgili bir kablo seçeneği.
Ürünü inceleyin
Type MP-GC 15kV Maden Güç Besleme Kablosu
Farklı bir uygulama veya çalışma profili için ilgili bir kablo seçeneği.
Ürünü inceleyin

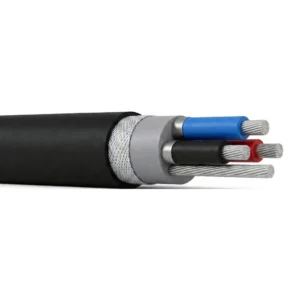

MYP & MYPT Ekranlı Esnek Kömür Madeni Kablosu (0.38/0.66–1.9/3.3 kV)
