Cable sumergible flexible NTSCGERLWOEU 3.6/6 kV
cable NTSCGERLWOEU es un cable sumergible flexible de 3.6/6 kV para funcionamiento permanente en agua cuando se requiere protección mecánica adicional. La configuración suministrada 3 × 120 + 3 × 70/3E combina conductores de cobre flexibles de clase 5, aislamiento de caucho 3GI3, una trenza de hilos de acero galvanizado y una cubierta exterior de caucho 5GM5.
- Tensión: 3.6/6 kV
- Configuración de referencia: 3 × 120 + 3 × 70/3E mm²
- Conductor: cobre flexible trenzado, class 5
- Protección mecánica: trenza de hilos de acero galvanizado
- Cubierta interior: caucho butílico sintético impermeable

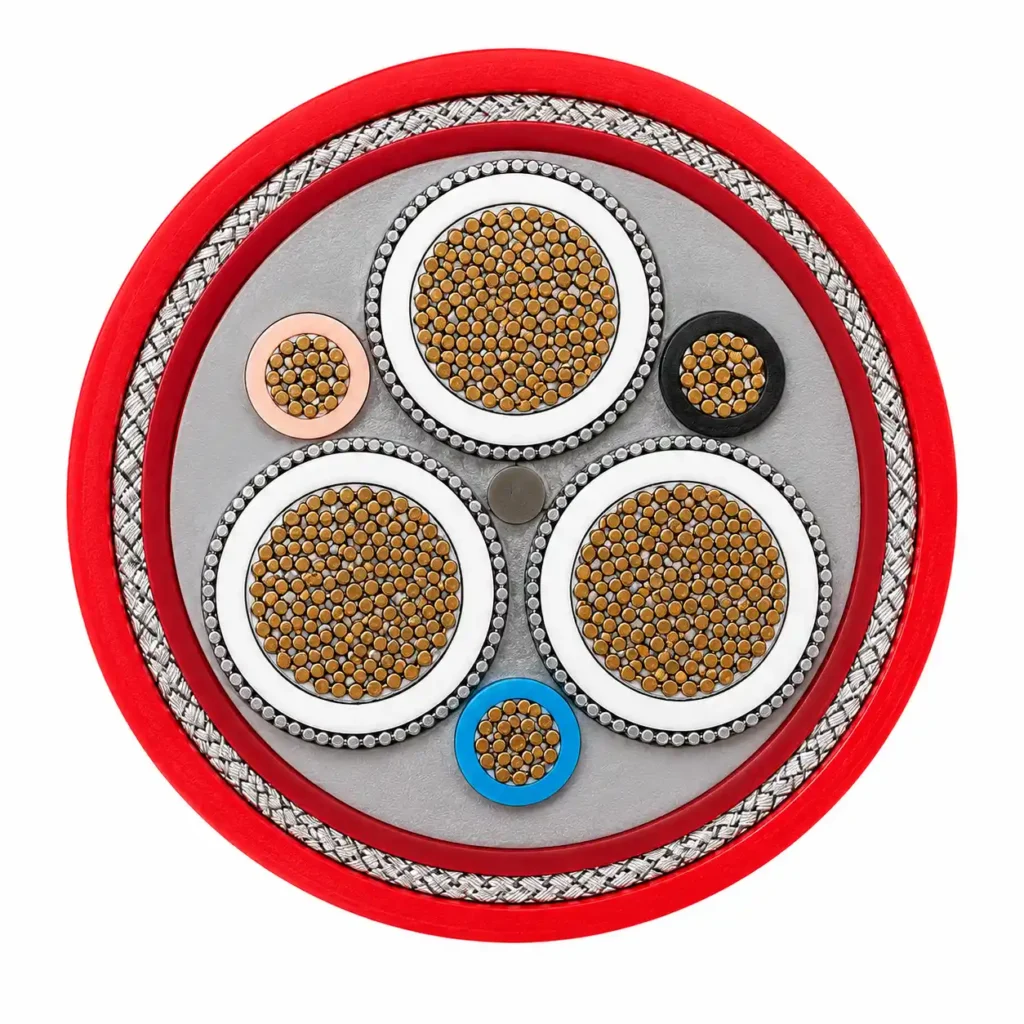

- Cubierta exterior: caucho 5GM5; rojo en la sección transversal suministrada
- Referencia de norma: VDE 0250 Parte 813
Envíe la marcación del cable, el recorrido, la cantidad, las condiciones de servicio en agua, los detalles de terminación y los requisitos de documentación para recibir una cotización técnica.
Cable sumergible flexible NTSCGERLWOEU 3.6/6 kV
El cable NTSCGERLWOEU de TEBAOFLEX es un cable de potencia flexible de media tensión para funcionamiento permanente en agua cuando el recorrido también requiere protección mecánica adicional. La configuración de referencia suministrada 3 × 120 + 3 × 70/3E cuenta con una trenza de hilos de acero galvanizado y cubiertas de caucho, lo que ayuda a los equipos de compras a identificarla como una construcción protegida para servicio en agua y no como un cable de potencia flexible ordinario.
El rango de diámetro disponible y el peso aproximado se indican para la configuración de 3.6/6 kV, mientras que los límites de proyecto —como profundidad del agua, radio de curvatura, capacidad de corriente y carga de tracción— deben quedar definidos en el plano de cable aprobado. Esta distinción importa: un cable puede parecer adecuadamente armado en un carrete y aun así ser incorrecto para el recorrido, la terminación o la disposición de las almas de tierra.
- Adecuado para: para servicios de funcionamiento permanente en agua que requieren un cable de media tensión flexible y con protección mecánica.
- Tamaño de referencia: 3 × 120 + 3 × 70/3E mm², con un rango de diámetro exterior total de 75–80 mm.
- Confirmar antes de realizar el pedido: recorrido de instalación, condiciones del agua, soporte del cable, requisito de alma de tierra y de alma piloto, longitud y documentos de ensayo.
- Elija otra construcción cuando: el proyecto necesita una clasificación de profundidad demostrada, una clasificación de movimiento/enrollamiento indicada o valores eléctricos no suministrados para esta configuración.
Explore la gama de cables para bombas sumergibles para otras opciones de cables de potencia para servicio en agua. Los detalles técnicos de este modelo se encuentran en las pestañas Construction, Applications, Specifications y Standards.
Construcción del cable NTSCGERLWOEU
La construcción NTSCGERLWOEU suministrada utiliza conductores de cobre trenzado flexible de clase 5, capas de caucho conductor alrededor del aislamiento de caucho 3GI3 y una trenza de hilos de acero galvanizado. Esta secuencia de capas combina materiales de control del campo eléctrico con protección mecánica adicional para el servicio de funcionamiento en agua indicado.
| Elemento de construcción | Material o disposición suministrados |
|---|---|
| Conductores de fase | Cobre flexible trenzado, class 5 según DIN VDE 0295 |
| Capa interior del conductor | Compuesto especial de caucho conductor |
| Aislamiento | Tipo de caucho 3GI3 |
| Capa exterior del conductor | Caucho conductor especial, fácil de pelar |
| núcleos piloto | Conductor de cobre opcional con aislamiento EPR |
| Conductor de tierra | Espiral de hilos de cobre estañado recocido |
| cubierta interior | Caucho butílico sintético impermeable |
| Blindaje | Trenza de hilos de acero galvanizado |
| Cubierta exterior | Tipo de caucho 5GM5; rojo en la imagen de sección transversal suministrada |
Aplicaciones
NTSCGERLWOEU está especificado para funcionamiento permanente en agua cuando el cable también necesita protección mecánica adicional. La construcción suministrada es relevante para conexiones de potencia sumergidas de servicio fijo en equipos como bombas, equipos de dragado e instalaciones similares para servicio en agua, cuando el diseño final del proyecto requiere un cable flexible de media tensión con trenza.
Comprobaciones de selección antes del pedido
- Confirme la tensión requerida, la longitud del recorrido, el sistema de terminación y si se necesitan almas piloto opcionales.
- Confirme la disposición de conductores 3 × 120 + 3 × 70/3E con el equipo conectado y el diseño de puesta a tierra.
- Defina el recorrido de instalación, los puntos de soporte y la disposición de alivio de tensión; la trenza de acero proporciona protección mecánica, pero no sustituye el diseño específico del proyecto para suspensión o terminación.
- Indique las condiciones del agua, la profundidad de inmersión, el movimiento y cualquier requisito de inspección o de documentos de ensayo. Estos límites no se suministran para esta configuración específica y deben revisarse para la cotización.
TEBAOFLEX puede revisar la marcación existente del cable, la disposición de los conductores y el servicio de instalación antes de emitir una cotización técnica, ayudando al comprador a evitar pedir una construcción de aspecto similar con una disposición diferente de las almas de tierra o piloto.
Cuando la alimentación de una bomba de 6/10 kV expuesta al agua también debe llevar circuitos auxiliares de control, revise el cable combinado de potencia y control para bombas (N)TSCGEWCUEUS con un grupo apantallado de cuatro conductores auxiliares de 0.5 mm² reunido con los conductores de potencia bajo una trenza general de cobre estañado.
Especificaciones
Los siguientes valores son los datos de referencia suministrados para la configuración NTSCGERLWOEU 3.6/6 kV. Confirme el plano y las dimensiones finales del cable antes de liberarlo para producción.
| Modelo | NTSCGERLWOEU |
|---|---|
| Tensión asignada | 3.6/6 kV |
| Configuración de referencia de las almas | 3 × 120 + 3 × 70/3E mm² |
| Diámetro exterior mínimo | 75 mm |
| Diámetro exterior máximo | 80 mm |
| Peso aproximado | 9,980 kg/km |
| Servicio de instalación indicado en el material suministrado | Funcionamiento permanente en agua con protección mecánica adicional |
Límite de pedido
Solo se suministraron el tamaño de referencia 3 × 120 + 3 × 70/3E, el rango de diámetro y el peso aproximado. Los límites de temperatura, el radio de curvatura, la carga de tracción, la profundidad del agua, la capacidad de corriente, la resistencia, la tensión de ensayo y la velocidad de enrollamiento no se suministraron para esta configuración, por lo que no se indican como características del producto.
Normas
La información técnica suministrada identifica las siguientes referencias normativas para NTSCGERLWOEU. Incluya en la solicitud de cotización la edición de norma requerida y cualquier documentación de inspección o ensayo específica del proyecto.
| Referencia de norma del cable | VDE 0250 Parte 813 |
|---|---|
| Referencia de clase del conductor | DIN VDE 0295, clase 5 |
Confirme en la solicitud de cotización la edición requerida, la documentación final y los requisitos de ensayo para la configuración de cable solicitada.
