Cable Festoonflex PUR-HF de 0,6/1 kV para grúas y equipos móviles

Cable Festoonflex PUR-HF es una familia de cables flexibles de 0,6/1 kV para alimentación, control y señales pareadas, destinada a festones de grúa, carros, cadenas portacables, transportadores y equipos móviles guiados. El cobre de clase 5 de hilos finos, el aislamiento a base de poliéster, una capa textil autoportante y una cubierta exterior negra de PUR-HF están dispuestos para flexiones frecuentes y para un servicio combinado de tracción y torsión. Hay disponible una versión apantallada C-PUR-HF cuando se requiere una trenza global de cobre estañado para el control EMC.

Los datos suministrados hacen referencia a un radio de curvatura mínimo de 6 x el diámetro exterior del cable, una torsión de ±25 deg/m, una tensión de tracción del conductor de 15 N/mm², un enrollado aleatorio de 60 m/min y hasta 210 m/min en servicio de festón o de cadena. Las referencias de temperatura son de -50 a +80 °C en instalación fija y de -40 a +80 °C en movimiento. Confirme la disposición exacta de núcleos/pares, la cobertura de la pantalla, la ruta, la longitud de soporte, la velocidad y la condición de agua o inmersión antes de la selección; esos datos determinan si es adecuado el PUR-HF, el C-PUR-HF apantallado u otro diseño de enrollado.

La selección debe distinguir los servicios de festón, de cadena, de enrollado aleatorio y de apantallamiento EMC. Un cable que se ajuste a la tensión puede seguir siendo inadecuado si la ruta, la longitud de soporte, la torsión, la velocidad o el ciclo de flexión quedan fuera de la construcción cotizada.

Cuando el servicio de festón apantallado es la alimentación de un motor con convertidor de frecuencia y se prefiere un cable redondo con aislamiento de caucho, el cable festón con pantalla general (N)GRDGCGOEU-J utiliza aislamiento de EPR y una trenza de cobre estañado sobre su cubierta interior.

Construcción

• Conductores de cobre desnudo de hilos finos, referencia clase 5.
• Aislamiento a base de poliéster libre de halógenos y capa textil autoportante.
• Cubierta exterior negra de PUR-HF.

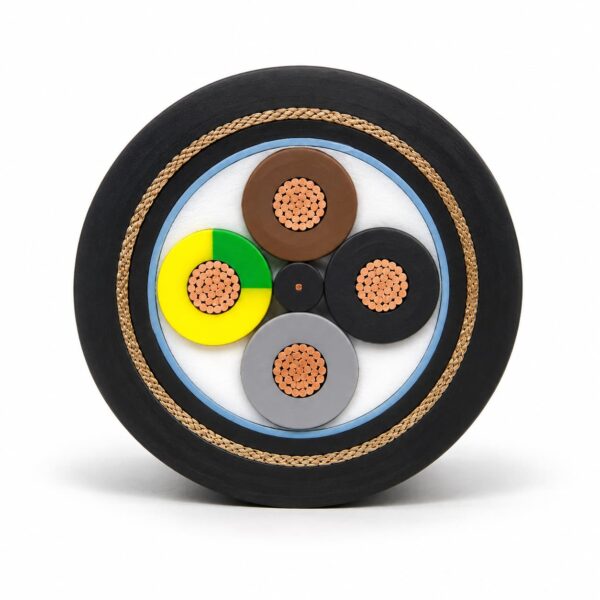

• Opción apantallada C-PUR-HF con trenza de cobre estañado de aproximadamente 85% sobre una cubierta interior de PUR.
• La identificación de los núcleos y la disposición de los pares dependen de la construcción de cable seleccionada.

La familia PUR-HF está dispuesta para flexiones repetidas en recorridos guiados. La opción apantallada se selecciona cuando el sistema de accionamiento o de control requiere una pantalla EMC global.

Aplicaciones

• Carros de festón de grúa y equipos de manipulación de materiales.
• Cadenas portacables, cadenas de arrastre, transportadores y máquinas herramienta.
• Rutas de alimentación, control y señalización pareada en servicio en seco, húmedo, mojado o al aire libre, siempre que la construcción ofrecida lo permita.
• Circuitos apantallados C-PUR-HF cerca de variadores o cables de alimentación.

Antes de la selección, confirme la geometría de la ruta, la longitud de soporte, la frecuencia de movimiento, la velocidad, la torsión, el entorno y cualquier requisito de inmersión. Para el servicio de cesta vertical, utilice la página dedicada de cesta en lugar de una construcción general de festón.

Selección relacionada: Cable festón 2PNCT de 600 V y cable de spreader de cesta.

Especificaciones

El número de núcleos, el tamaño del conductor, la disposición de los pares, la cobertura de la pantalla y el límite de servicio en agua dependen de la construcción.

Normas

• Referencia del conductor de clase 5 según DIN EN IEC 60228 (VDE 0295).
• Referencia de prueba de llama VDE 0482-332-1-2 / IEC 60332-1-2.
• Referencia de la norma IEC 60811-404 para la prueba de aceite del compuesto PUR.
• Referencia VDE 0293 / HD 308 de identificación de núcleos, cuando corresponda.

Solicite los documentos exactos de ensayos de rutina e inspección para la construcción PUR-HF o C-PUR-HF cotizada.
