Kable do naziemnego zasilania samolotów
TEBAOFLEX
Kabel naziemnego zasilania samolotów 400Hz do lotniskowych systemów GPU
Kabel naziemnego zasilania samolotów 400Hz do lotniskowych systemów GPU i GSE, z 4 x 70 mm2 cynowanymi żyłami zasilającymi o zwiększonej giętkości, przewodami sterowniczymi 4 x 1 mm2 i bezhalogenową powłoką PUR. Do oferty technicznej prześlij napięcie, przekrój, długość, warunki ruchu i wymagania dotyczące złącza.
Przegląd produktu
Kabel naziemnego zasilania samolotów TEBAOFLEX 400Hz do lotniskowych systemów GPU, zasilania na płycie postojowej, rękawów pasażerskich i powiązanego sprzętu obsługi naziemnej. Konstrukcja SII 4x1x70 + 4×1 łączy cztery cynowane żyły zasilające 70 mm2 o zwiększonej giętkości z czterema cynowanymi przewodami sterowniczymi 1 mm2 w bezhalogenowym kablu z powłoką PUR. Jest przeznaczona do projektów wymagających funkcji zasilania i sterowania w jednym giętkim lotniczym kablu zasilania naziemnego. Konstrukcja referencyjna ma napięcie znamionowe 600/1000 V, podany prąd 207 A na fazę przy temperaturze otoczenia +30 C oraz minimalny promień gięcia 388 mm dla układu czterech żył. Przed zakupem potwierdź zamówiony przekrój, układ złączy, ruch instalacji, kolor i zakres dokumentacji.
Budowa

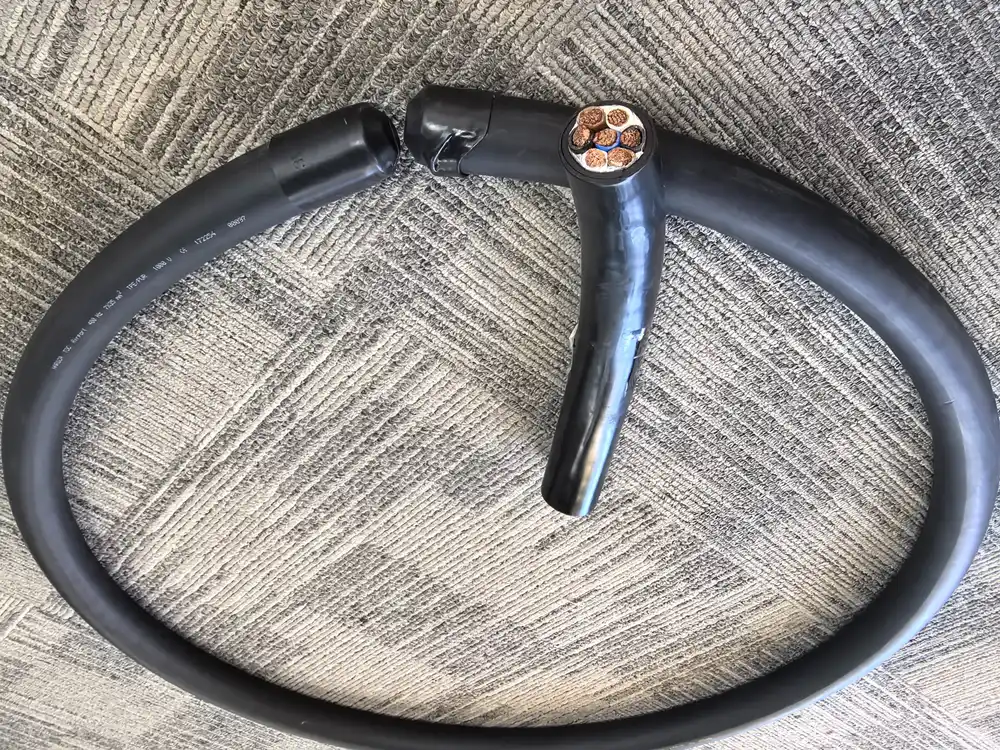

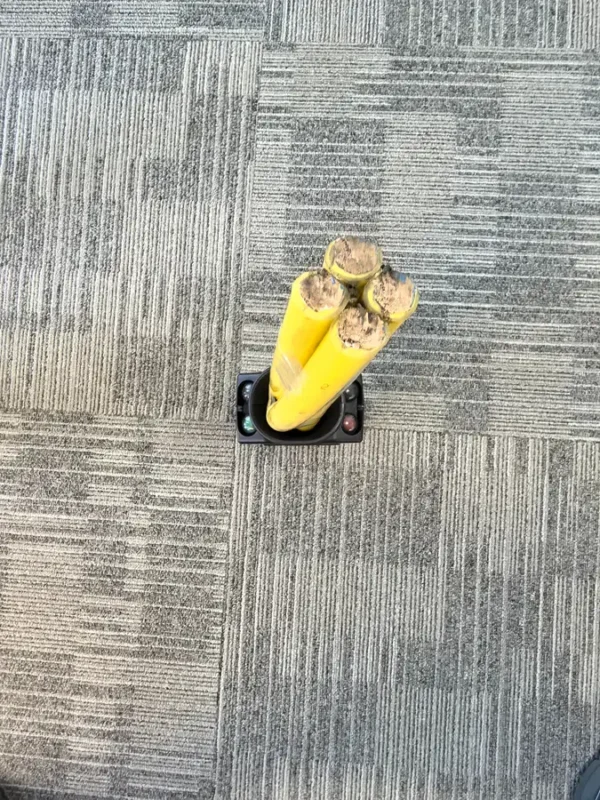

Budowa kabla zasilania naziemnego 400Hz

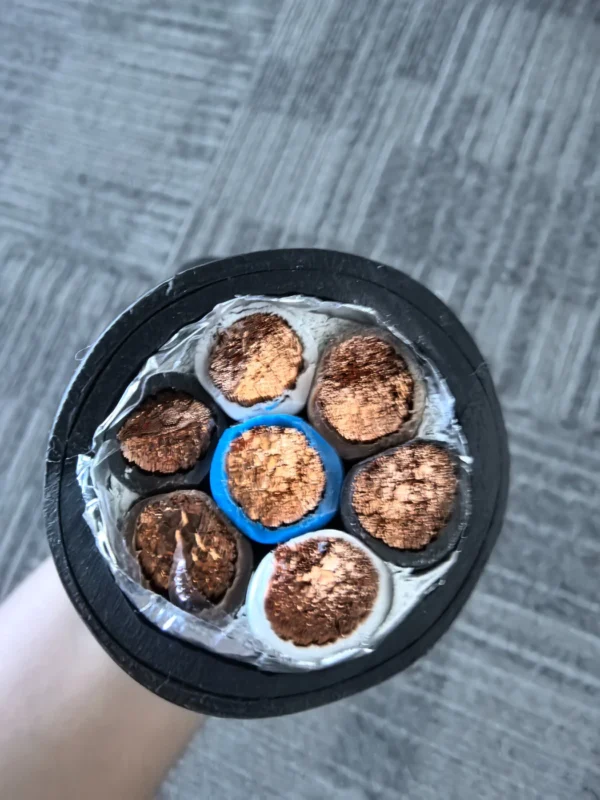

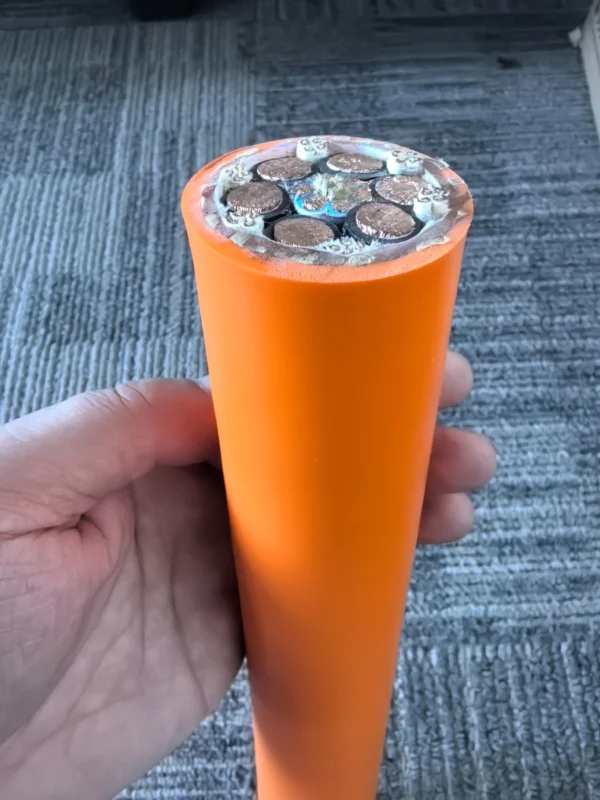

Referencyjna konstrukcja SII łączy cztery żyły zasilające i cztery sterownicze pod bezhalogenowymi warstwami PUR. Zintegrowane żyły sterownicze prowadzą okablowanie sterowania lub monitorowania GPU wspólnie z trasą zasilania, a cynowane żyły o zwiększonej giętkości ułatwiają obsługę przy lotniskowym sprzęcie GSE i połączeniach na płycie postojowej.
| Warstwa lub element | Zweryfikowana konstrukcja referencyjna | Znaczenie dla doboru |
|---|---|---|
| Żyły zasilające | 4 x 70 mm2 cynowana miedź o zwiększonej giętkości, IEC 228 klasa 6; 2205 cynowanych drutów, średnica drutu 0.20 mm | Giętki tor zasilania z czterema żyłami mocy do zasilania samolotów z GPU |
| Przewody sterownicze | 4 x 1 mm2 cynowane giętkie żyły; czarna, czerwona, żółta i zielona | Prowadzi żyły sterownicze i monitorujące wraz z żyłami zasilającymi |
| Izolacja żył sterowniczych | XLPE 90 C, bezhalogenowy, zgodnie z EN 50363-5 | Określony system izolacji elementów sterowniczych |

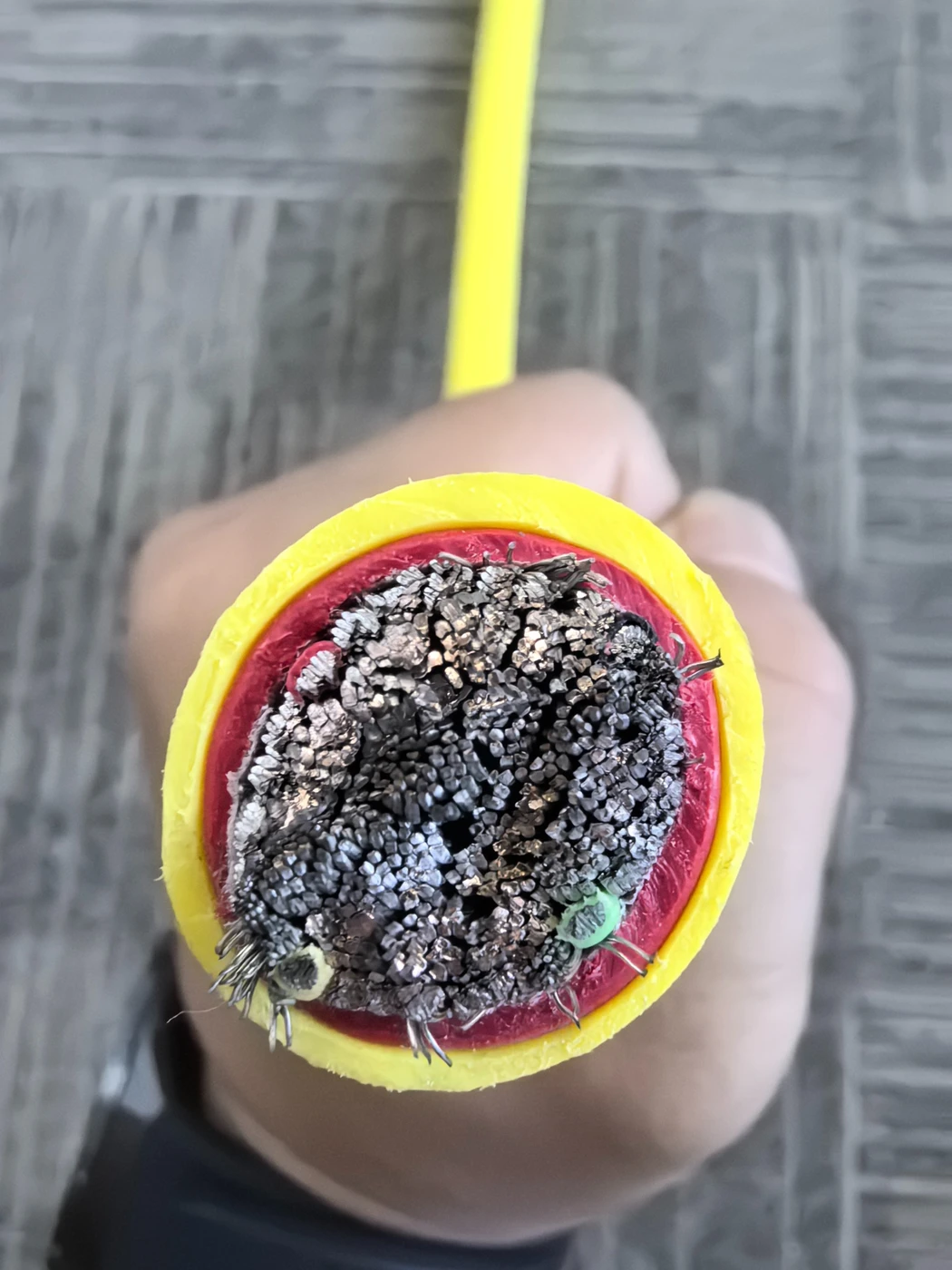

| Powłoka wewnętrzna i zewnętrzna | PUR, bezhalogenowy; powłoka zewnętrzna pomarańczowa lub żółta | W zapytaniu ofertowym podaj kolor i wymagania dotyczące obsługi |
Zastosowania
Zastosowania kabla GPU 400Hz do samolotów
Stosuj tę rodzinę kabli, gdy lotniskowa trasa zasilania naziemnego musi wspólnie prowadzić zasilanie samolotu 400Hz i powiązane okablowanie sterownicze. Powłoka PUR i konstrukcja o dużej giętkości są przeznaczone do urządzeń i środowiska płyty postojowej, zależnie od zamówionej konstrukcji i warunków ułożenia.
- Systemy naziemnego zasilania samolotów 400Hz i zespoły kablowe GPU
- Mobilne agregaty zasilania naziemnego i lotniskowy sprzęt obsługi naziemnej
- Trasy zasilania rękawów pasażerskich i podziemnych punktów zasilających
- Systemy podłączania zasilania samolotów na płycie postojowej, w hangarach i obiektach MRO
- Wiązki kablowe lub zespoły przygotowane do podłączenia złączy w projektach GSE
Kontrole doboru dla kupującego
Prześlij napięcie, przekrój żył, układ żył sterowniczych, długość kabla, ilość, typ złącza, sposób nawijania lub prowadzenia, wymagany minimalny promień gięcia, kolor powłoki i wymagany zakres kontroli lub dokumentacji. Ciągłe nawijanie, zwijacze bębnowe i trasy stałe mogą wymagać różnych konstrukcji; przed zamianą potwierdź warunki ruchu.Kabel GPU 400Hz
Kabel GPU 400Hz łączy mobilny GPU, podziemny punkt zasilający, rękaw pasażerski lub punkt obsługi na płycie postojowej z interfejsem zasilania samolotu. Określ, czy kabel jest przenoszony ręcznie, prowadzony na rękawie, przechowywany w koszu czy używany z bębnem lub zwijaczem; te warunki mogą wymagać różnej geometrii żył, wzmocnienia i minimalnego promienia gięcia.- Mobilne agregaty zasilania naziemnego 400Hz i zespoły złączy samolotowych
- Trasy zasilania podziemnych punktów i płyty postojowej
- Stanowiska obsługi przy rękawach pasażerskich i w hangarach
- Zespoły kablowe przygotowane do podłączenia złączy, w razie potrzeby z żyłami pomiaru napięcia lub sterowania
Najczęstsze pytania o kabel GPU 400Hz

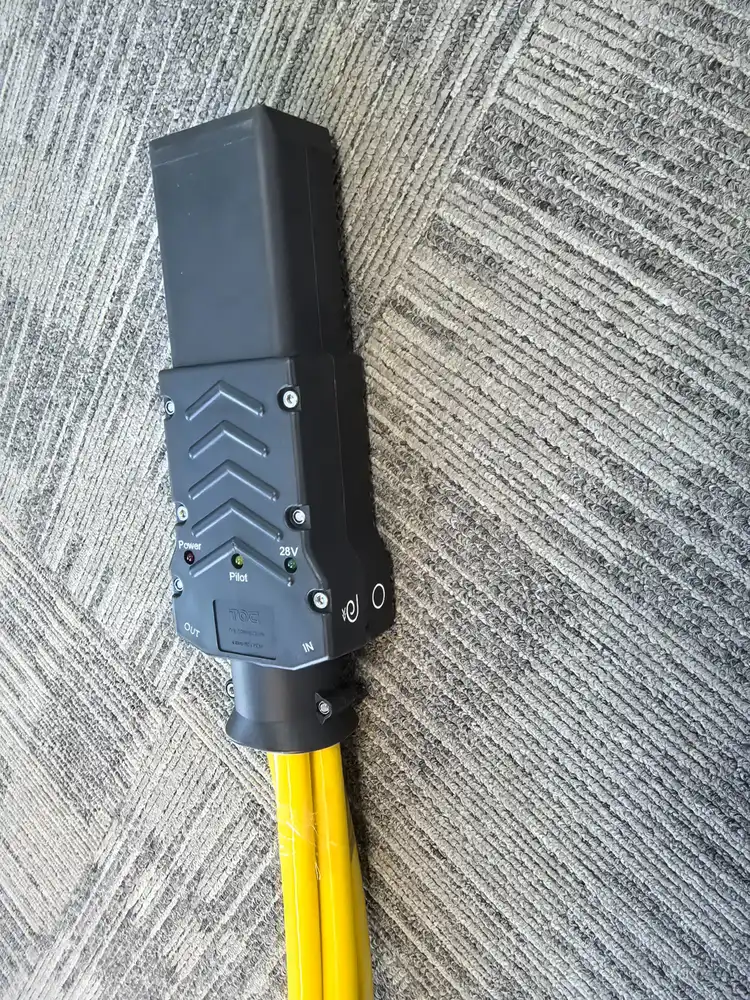

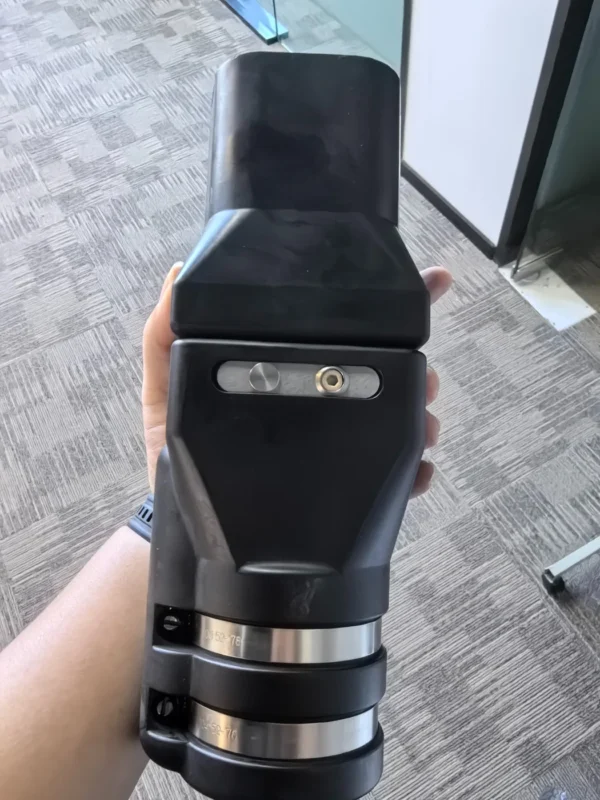

Czy kabel może być dostarczony ze złączem samolotowym? Tak, można wycenić zespoły przygotowane do podłączenia złączy i wiązki, gdy określono typ wtyku, styki sterownicze, długość, zakres badań i wymagania serwisu w terenie.Czy żyły sterownicze 4 x 1 mm2 są zawsze wymagane? Nie. W niektórych konstrukcjach służą do pomiaru napięcia lub sterowania. Przed doborem układu żył sterowniczych potwierdź interfejs samolotu i okablowanie urządzenia.Czy każdy kabel 400Hz nadaje się do bębna lub zwijacza? Nie. Ciągłe nawijanie, średnica bębna, naciąg, układ warstw i liczba cykli wymagają specjalnie zaprojektowanej konstrukcji bębnowej.Dane techniczne
Dane techniczne kabla naziemnego zasilania samolotów 400Hz
| Parametr | Wartość referencyjna |
|---|---|
| Typ / artykuł | SII 4x1x70 + 4x1 ft; artykuł 5025-1 |
| Napięcie znamionowe | 600/1000 V |
| Rutynowe badanie napięciowe | 2000 V przez 5 minut, IEC 811 |
| Badanie napięciowe typu | 4000 V przez 15 minut w wodzie, IEC 811 |
| Maksymalny prąd ciągły | 207 A na fazę przy temperaturze otoczenia +30 C, VDE 0298 |
| Rezystancja żyły zasilającej | 0.264 ohm/km +0.009 |
| Minimalny promień gięcia | 388 mm dla układu czterech żył, DIN 0298-3 |
| Referencyjne właściwości ogniowe | Spełnia VW-1, UL 1581 |
| Zawartość halogenów | Poniżej 400 ppm, IEC 754-1 |
| Masa całkowita | 3.2 kg/m |
Kabel zasilania naziemnego 400Hz

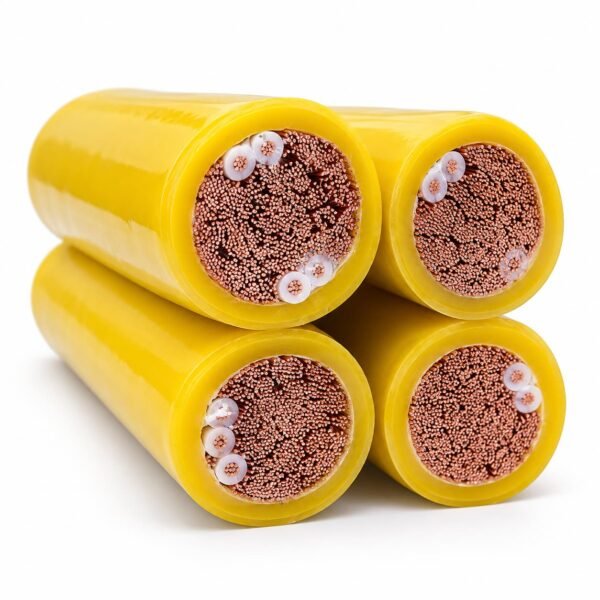

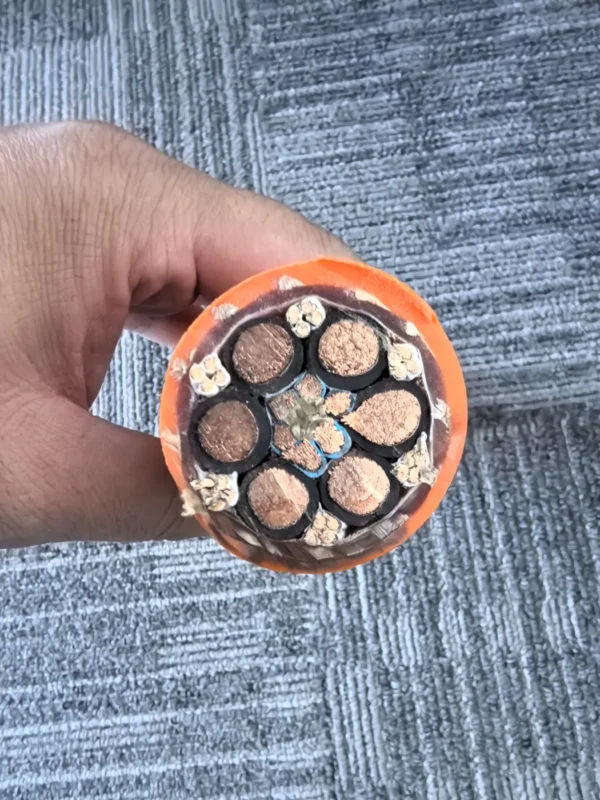

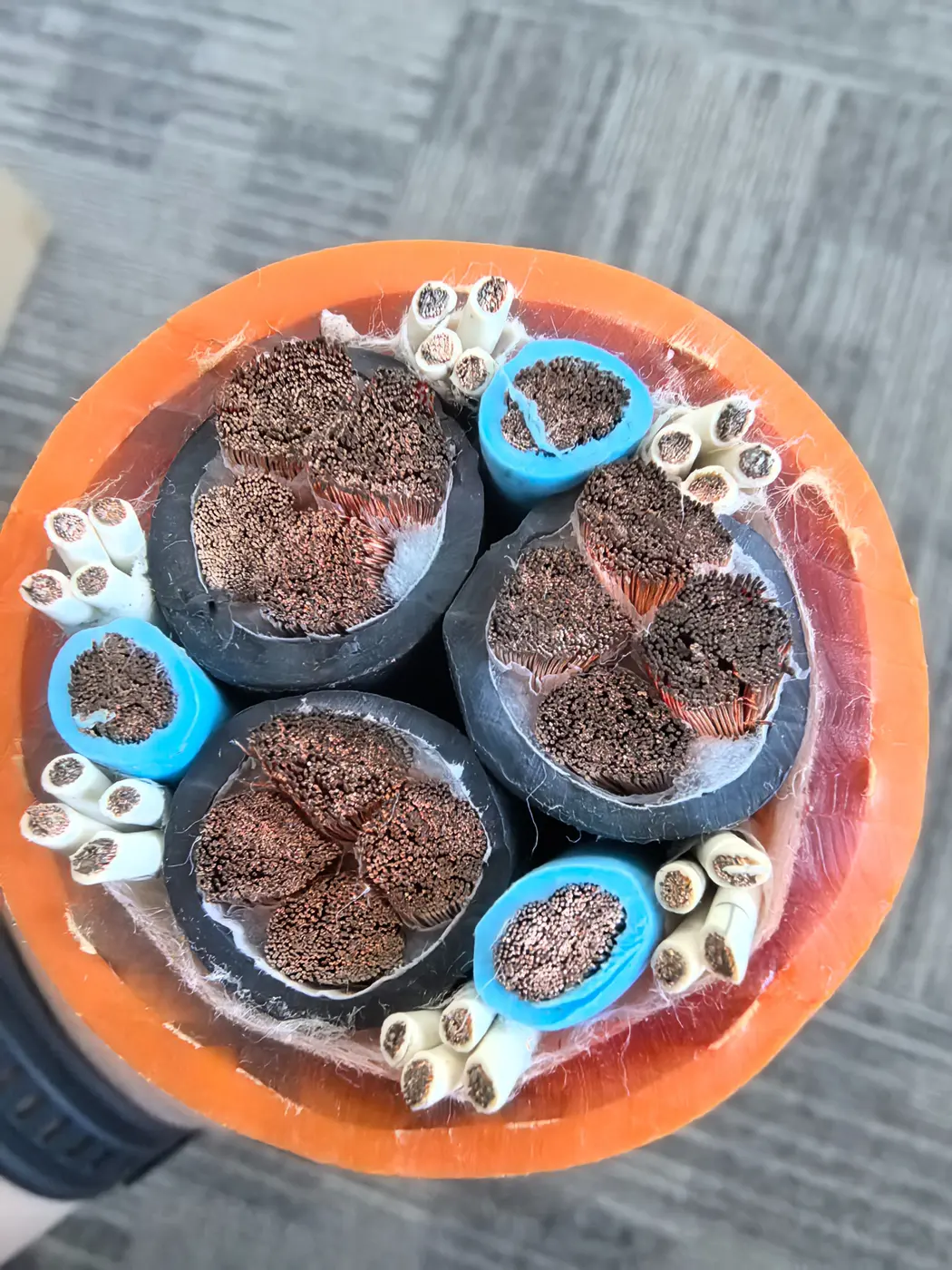

Oprócz powyższej konstrukcji referencyjnej SII projekty lotniskowe mogą wymagać otwartej skrętki quadroflex lub innej giętkiej konstrukcji z centralnymi żyłami sterowniczymi. Są to alternatywne konfiguracje projektowe, a nie zamienne wersje SKU 5025-1; ostateczny przekrój żył, izolację, powłokę, podstawę wyznaczenia prądu, długość i zakres certyfikacji potwierdza się w ofercie.| Ścieżka doboru | Typowa cecha konstrukcji | Kontrola przy ofercie |
|---|---|---|
| Otwarta skrętka quadroflex | Giętkie żyły zasilające z centralnym zespołem żył sterowniczych i odporną na ścieranie powłoką zewnętrzną PUR | Potwierdź przekrój faz, liczbę żył sterowniczych, maksymalną długość trasy i założenia spadku napięcia |
| Kabel ze zintegrowanymi żyłami pomiarowymi | Żyły zasilające oraz oddzielnie izolowane żyły pomiarowe/sterownicze 4 x 1 mm2 | Potwierdź styki złącza samolotowego, obwód monitorujący i wymaganą izolację przewodów sterowniczych |
| Długa trasa, bęben lub system rękawa pasażerskiego | Geometria, wzmocnienie lub konstrukcja bębnowa dostosowana do projektu | Podaj długość trasy, średnicę rdzenia bębna, siłę ciągnięcia, prędkość, liczbę cykli i minimalny promień gięcia |
Najczęstsze pytania o kabel zasilania naziemnego 400Hz
Dlaczego długość trasy może mieć znaczenie? Przy 400Hz przekrój żył, równowagę faz, układ sterowania, sposób ułożenia i dopuszczalny spadek napięcia należy sprawdzać łącznie. Referencyjnego limitu dla jednej konfiguracji otwartej skrętki nie wolno traktować jako uniwersalnego limitu 15 m.Dlaczego określić PUR zamiast PVC? Jeśli potwierdzona konstrukcja na to pozwala, PUR może zapewnić większą odporność na ścieranie i rozdarcie przy przeciąganiu po płycie postojowej. Wymagane właściwości w kontakcie z paliwem, olejem, UV, temperaturą i płomieniem należy określić, zamiast zakładać je na podstawie ogólnej nazwy materiału.Normy
Normy i odniesienia do badań
Poniższe odniesienia przeniesiono z dostarczonych danych produktu dla tej konstrukcji. Opisują podaną podstawę dla żył, materiałów lub badań; zakres dokumentacji i oznakowania zamówionego przekroju należy potwierdzić przy ofercie.| Odniesienie | Zastosowanie w dostarczonych danych |
|---|---|
| IEC 228 klasa 6 | Odniesienie dla giętkości żyły zasilającej |
| EN 50363-5 | Odniesienie dla bezhalogenowej izolacji XLPE przewodów sterowniczych |
| EN 50363-10-2 | Odniesienie dla bezhalogenowej powłoki wewnętrznej PUR |
| IEC 811 | Odniesienie do rutynowych i typu badań napięciowych |
| VDE 0298 | Podstawa referencyjnej wartości prądu |
| DIN 0298-3 | Odniesienie dla minimalnego promienia gięcia |
| UL 1581 | Odniesienie VW-1 dla właściwości ogniowych |
| IEC 754-1 | Odniesienie dla zawartości halogenów |
Dokumentacja projektu dla alternatywnych konfiguracji 400Hz
Gdy projekt wymaga dokumentacji CE, UL, właściwości ogniowych, halogenów, niskiej emisji dymu lub środowiskowej, oferta musi wskazywać dokładną zamówioną konstrukcję i właściwy certyfikat lub raport z badań. Nie traktuj normy referencyjnej, wcześniejszej konfiguracji ani innej rodziny kabli jako dopuszczenia każdego kabla zasilania naziemnego 400Hz.
