Opancerzony kabel pomiarowy BS5308 / PAS5308 Part 1 Type 2 300/500 V
Opancerzony kabel pomiarowy BS5308 / PAS5308 Part 1 Type 2: izolacja polietylenowa, pancerz z ocynkowanych drutów stalowych, ekran wspólny lub indywidualny i wspólny. W zapytaniu ofertowym potwierdź przekrój żył, liczbę jednostek, układ ekranowania, trasę i wymagania dokumentacyjne.

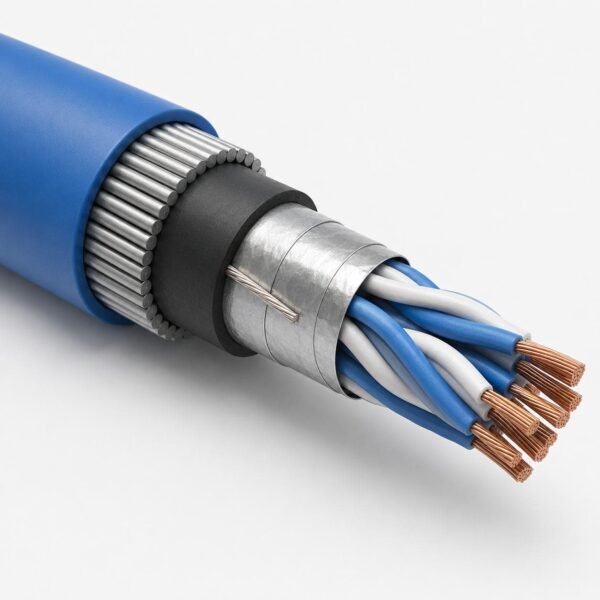

Opancerzony kabel pomiarowy BS5308 Part 1 Type 2 przenosi sygnały analogowe i cyfrowe między aparaturą obiektową a systemami sterowania na trasach wymagających ochrony mechanicznej. Part 1 oznacza izolację polietylenową, zapewniającą mniejszą pojemność wzajemną i szerszy zakres temperatur niż rodzina Part 2 z izolacją PVC. Type 2 oznacza pancerz z ocynkowanych drutów stalowych na warstwie podkładowej, dzięki czemu konstrukcja nadaje się do bezpośredniego układania w ziemi oraz na odsłoniętych trasach zagrożonych zgnieceniem, uderzeniem lub uszkodzeniem przez gryzonie.
Ekranowanie jest decyzją niezależną od Part i Type. Wspólny ekran aluminiowo-poliestrowy ze wspólną żyłą drenażową z miedzi cynowanej odpowiada kablom, których obwody mają ten sam typ sygnału i odniesienie uziemienia. Indywidualne ekrany par lub trójek wraz z ekranem ogólnym odpowiadają różnym poziomom sygnałów, niskopoziomowym obwodom analogowym i układom wymagającym separacji obwodów iskrobezpiecznych. Określ układ ekranowania jednoznacznie; samo Part 1 Type 2 nie definiuje kabla.
Pancerz jest elementem mechanicznym i nie zastępuje ekranu. Ekran i pancerz zakańcza się oddzielnie, a połączenie pancerza należy rozwiązać w projekcie uziemienia, nie zakładać z góry. Potwierdź typ dławnicy i sposób zakończenia pancerza wraz z rysunkami trasy.
Status norm. BS 5308 Parts 1 and 2 wycofano w 2005 roku, a PAS 5308-1:2009 został wycofany przez BSI 3 kwietnia 2024 roku. Aktualnym dokumentem obejmującym te kable jest BS EN 50288-7:2005. Kable można nadal produkować i dostarczać według wycofanych konstrukcji, lecz projekt, który je określa, zwykle wymaga udokumentowania odstępstwa. Przeczytaj przewodnik po specyfikacji PAS 5308 przed wydaniem zestawienia kabli.
Budowa
| Element | Budowa referencyjna | Kontrola kupującego |
|---|---|---|
| Żyła przewodząca | Miedź goła wyżarzona według BS EN 60228, klasa 1 jednodrutowa, klasa 2 wielodrutowa lub klasa 5 giętka. | Potwierdź klasę, pole przekroju i identyfikację żył. |
| Izolacja | Polietylen typu 03 według BS 6234 (rodzina Part 1). | Potwierdź mieszankę, gdy wymagany jest XLPE lub wariant zachowujący ciągłość obwodu w pożarze. |
| Układ | Żyły skręcone w pary lub w trójki, gdy wymagane są trzy żyły. | Potwierdź liczbę par lub trójek oraz ewentualny układ mieszany. |
| Ekran | Taśma aluminiowo-poliestrowa, ekran wspólny (CAM) lub indywidualny i wspólny (ICAM), z żyłą drenażową z miedzi cynowanej. | Potwierdź układ, przekrój żyły drenażowej i połączenie ekranu na obu końcach. |
| Podkład pod pancerz | Wytłaczana warstwa pod pancerzem. | Potwierdź mieszankę, gdy wymagane są określone właściwości ogniowe lub chemiczne. |
| Pancerz | Pancerz z ocynkowanych drutów stalowych (SWA) na podkładzie. | Potwierdź typ dławnicy, zakończenie pancerza i układ uziemienia. |
| Powłoka | PVC typu TM1 według BS EN 50363 lub mieszanka bezhalogenowa o niskiej emisji dymu. | Potwierdź mieszankę, kolor i potrzebę niebieskiej identyfikacji IS. |
Zastosowania
- Bezpośrednio układane w ziemi trasy sygnałów pomiarowych i sterowniczych między obszarem instalacji a budynkami sterowni.
- Odsłonięte trasy zakładowe zagrożone zgnieceniem, uderzeniem lub uszkodzeniem przez gryzonie.
- Analogowe pętle 4-20 mA, cyfrowe magistrale obiektowe i niskopoziomowe sygnały przetworników.
- Obwody iskrobezpieczne, w których certyfikacja pętli jest zapewniona na poziomie systemu i stosuje się niebieską identyfikację powłoki.
- Trasy obiektowe w petrochemii, rafineriach, energetyce i uzdatnianiu wody.
Gdy cała trasa biegnie w korycie, kanale lub rurze i pancerz nie jest wymagany, określ zamiast tego nieopancerzoną konstrukcję Type 1.
Dane techniczne
| Właściwość | Wartość referencyjna | Kontrola kupującego |
|---|---|---|
| Napięcie znamionowe | 300/500 V (Uo/U) | Potwierdź, gdy dla obwodu określono wyższe parametry znamionowe. |
| Przekroje żył | Referencyjny zakres 0.5, 0.75, 1.0, 1.5 i 2.5 mm² | Potwierdź wymagany przekrój i dostępność w wybranej klasie. |
| Klasa żyły przewodzącej | Klasa 1 jednodrutowa, klasa 2 wielodrutowa lub klasa 5 giętka według BS EN 60228 | Żyły jednodrutowe nadają się do stałych zakończeń, a wielodrutowe do wielokrotnego przemieszczania. |
| Ekranowanie | Wspólny lub indywidualny i wspólny | Określ jednoznacznie. Wymagane do separacji obwodów IS. |
| Pancerz | Ocynkowane druty stalowe na podkładzie | Potwierdź średnicę drutów, dobór dławnicy i uziemienie pancerza. |
| Temperatura pracy | Referencyjny zakres od −30 °C do +75 °C, ułożenie na stałe | Potwierdź względem zamówionej mieszanki i temperatury otoczenia trasy. |
| Minimalny promień gięcia | Referencyjnie 18 × średnica zewnętrzna, ułożenie na stałe | Konstrukcje opancerzone są sztywniejsze. Potwierdź przed opracowaniem szczegółów koryt i dławnic. |
| Parametry pętli | Indukcyjność i pojemność na jednostkę długości dostępne na zapytanie | Wymagane do weryfikacji pętli iskrobezpiecznej. Poproś w zapytaniu ofertowym. |
| Właściwości w warunkach pożaru | Odniesienia do rozprzestrzeniania płomienia według BS EN/IEC 60332-1 i 60332-3-24 | Potwierdź kategorię wymaganą w specyfikacji projektu. |
Normy
- Odniesienie konstrukcyjne PAS 5308-1:2009. Wycofana przez BSI 3 kwietnia 2024 roku.
- Odniesienie konstrukcyjne BS 5308-1. Wycofana i zastąpiona przez EN 50288-7 w 2005 roku.
- BS EN 50288-7:2005, aktualna specyfikacja grupowa kabli pomiarowych i sterowniczych.
- Odniesienie BS EN 60228 dla żył przewodzących.
- Odniesienie BS 6234 dla izolacji polietylenowej.
- Odniesienie BS EN 50363 dla mieszanki powłoki.
- Odniesienia do rozprzestrzeniania płomienia BS EN/IEC 60332-1 i 60332-3-24, gdy są określone.
PAS 5308 zostało wycofane. Samo powołanie się na tę specyfikację nie stanowi dowodu aktualnej certyfikacji. W zapytaniu ofertowym poproś o dokumenty badań i kontroli dla danego modelu. Nazwy norm służą jako odniesienia przy doborze, a nie jako deklaracja dopuszczenia.
Poproś o dobór kabla i wycenę
Prześlij wymagane funkcje, długość kabla, warunki pracy mechanicznej, środowisko, zakończenia i ilość. Nasz zespół przeanalizuje zastosowanie przed przygotowaniem wyceny.
- Podaj nazwę produktu lub SKU oraz wymaganą długość kabla i ilość.
- Jeśli są dostępne, dołącz specyfikację, rysunek lub kartę katalogową.
