200°C Yüksek Sıcaklık Tel Yalıtımı Rehberi

Yüksek sıcaklık teli yalıtımına genel bakış

Tanımı

Burada kastedilen, 90 °C üzerindeki sürekli kullanımda elektriksel ve mekanik özelliklerini belirlenen koşullarda koruyan yalıtımdır. Polimer bağlantı tellerinde ticari aralık 105 °C ile 250 °C arasındadır; mineral esaslı yapılar, ürünün belgelenmiş koşullarına bağlı olarak 450 °C ve üzerine çıkabilir.

Beş polimer ailesi

Silikon kauçuk, FEP, PFA, PTFE ve çapraz bağlı poliolefin (XLPE/XLPO). Floropolimerlerin uygunluk sınırının üzerindeki sıcaklıklarda, polimer yerine cam örgülü mika bant gibi mineral esaslı yapılar değerlendirilir.

Anma değerinin anlamı

Isıl dayanıklılık değerlendirmesinden elde edilen, tanımlı süre ve özellik kaybına bağlı bir malzeme göstergesidir: IEC 60216 kapsamında sıcaklık indeksi veya UL 746B kapsamında bağıl ısıl indeks. Telin arızalanma sıcaklığı ya da bitmiş telin kullanım ömrü garantisi değildir.

İlk sınıra ulaşan unsur genellikle nedir?

Yalıtımdan önce iletken kaplaması veya mekanik zorlanma. Kalay, 150 °C civarında işe yarar bir oksidasyon bariyeri olmaktan çıkar; bu nedenle kalaylı bakır üzerindeki 250 °C'lik bir yalıtım, iyimser bir etiket taşıyan 150 °C'lik bir teldir.

Kapsam dışında kalanlar

Değeri üreten sistemi bilmeden bölgeler arasında doğrudan karşılaştırılabilen bir sayı değildir. UL, EN ve IEC farklı hususları değerlendirir; UL AWM tip numarasının sıcaklıktan bağımsız kullanım ve tesisat sınırlamaları da vardır.

Yalıtım aileleri ve gerçek uygulama sınırları

Tedarikçilerin malzeme sayfalarında benzer üst sıcaklıklar yer alabilir. Şartnameyi belirleyen çoğu zaman, sizin tesisatınızda ilk sınıra ulaşan başka bir özelliktir. 200 °C anma değerli silikon tel, 200 °C sıcaklıkta sınırsız ömür vaat etmez; çelik bir kenara sürtünmesi, ısı dayanımından bağımsız olarak erken hasara yol açabilir. Kaynaktaki sekiz aylık örnek, doğrulanmış bir hizmet ömrü değildir.

Bu tablodaki iki aile sıklıkla yanlışlıkla birbirinin yerine konur. PTFE ile PFA aynı kimyayı ve kabaca aynı sıcaklığı paylaşır, bu yüzden alıcılar onları birbirinin yerine geçebilir sayar; fark üretim hattında ortaya çıkar: PFA eriyikten işlenebilir ve daha düzgün, daha tekdüze bir cidar verirken PTFE bant sarılıp sinterlenir. FEP bir basamak aşağıdaki ekonomik seçenektir ve 200 °C üst sınırının düşündürdüğünden çok daha sık doğru yanıttır, çünkü enstrüman kablolamasının çoğu hiçbir zaman 150 °C üzerini görmez.

Tel yalıtımındaki sıcaklık değeri gerçekte neyi ifade eder?

Tel yalıtımının sıcaklık değeri, bir arıza eşiğinden ziyade tanımlanmış değerlendirme koşullarına bağlıdır. IEC 60216 kapsamında malzeme, belirli bir özellik son değerine ulaşana kadar çeşitli yüksek sıcaklıklarda yaşlandırılır; sonuçlar Arrhenius ilişkisiyle değerlendirilerek sıcaklık indeksi elde edilir. UL 746B kapsamında bağıl ısıl indeks de uzun süreli malzeme özelliklerinin değerlendirilmesine dayanır. Bu malzeme göstergeleri tek başına bitmiş telin hizmet ömrünü garanti etmez.

Bundan, makine tasarlarken olduğu kadar teklifleri karşılaştırırken de önemli olan iki sonuç çıkar.

İlki, sıcaklık değerinin bir zaman temeliyle ilişkili olmasıdır. UL bağıl ısıl indeksi, ölçülen özelliğin belirlenmiş son değerine ulaşması için yaklaşık 100,000 saatlik bir referans süre üzerinden yapılan değerlendirme ve ekstrapolasyona dayanır; deneyin tüm bu süre boyunca yürütüldüğü anlamına gelmez. On derece daha sıcak çalışma ömrü kısaltabilir, ancak kayıp her malzemede aynı değildir. IEC 60216-8 kapsamında ele alınan yarılanma aralığı, ilgili yaşlandırma eğrisinden belirlenir; evrensel bir kural olarak alınmamalıdır. Bunun önemi, ekipmanın üç yıllık mı yoksa yirmi yıllık mı kullanım için tasarlandığına bağlıdır.

İkincisi, değerin belirli bir özelliğe ait olmasıdır. UL 746B, elektriksel indeksi darbeli mekanik ve darbesiz mekanik indekslerden ayırır; bunlar aynı sıcaklık olmak zorunda değildir. Bir bileşik, mekanik dayanımı yarıya düşmüşken dielektrik performansını koruyabilir. Bu, yalıtımın ufalanmasına rağmen yalıtım direnci ölçümünden hâlâ geçebilmesini açıklayan durumlardan biridir.

Veri sayfası için pratik kontrol. Tedarikçi sıcaklık değerini dayandığı standardı belirtmeden veriyorsa standardı sorun. IEC 60216 kapsamında elde edilmiş bir malzeme değerlendirmesiyle ham madde broşüründen alınmış bir değer farklı düzeylerde kanıt sunar; ancak hiçbiri tek başına bitmiş telin uygunluğunu kanıtlamaz. Bitmiş tel için geçerli anma değerini ve destekleyici ürün deneylerini ayrıca isteyin.

İletken kaplaması gözden kaçan üst sınırı belirleyebilir

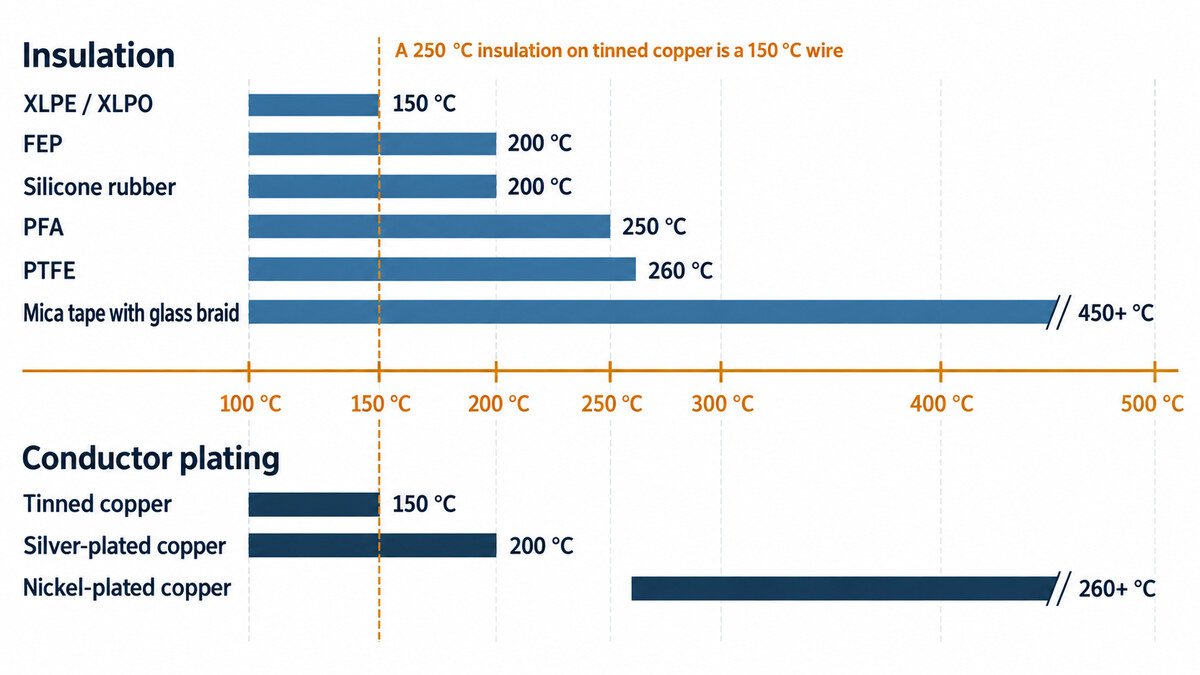

Yüksek sıcaklık şartnamelerinde yalıtım kadar altındaki bakır iletken de önemlidir. Bakır üzerindeki metal kaplama oksidasyona karşı koruma sağlayabilir ve lehimlenebilirliği destekleyebilir; uygun sıcaklık aralığı kaplama malzemesine, kalınlığına ve tel yapısına bağlıdır. Uygun koşullar aşıldığında oksidasyon ilerleyebilir ve ilk devreye almada uygun görünen uç bağlantıları zamanla ısınabilir. Kaynaktaki iki yıllık süre, tüm ürünler için doğrulanmış bir arıza süresi değildir.

Bu rakamlar sektörde yayımlanan referans değerlerdir ve kaplama kalınlığıyla değişebilir; doğrudan tasarım sınırı olarak kullanılmamalıdır. Satın alma açısından, yalnızca yalıtımı ve sıcaklığını belirten, iletkeni tanımlamayan bir teklif eksiktir. Aynı şekilde “250 °C PFA, 600 V” olarak tanımlanan iki telden biri kalaylı bakır kullanıyorsa yapıları farklıdır; her ikisinin de uygunluğu kendi ürün belgelerine göre doğrulanmalıdır.

Gelen taleplerde gördüğümüz en yaygın uyumsuzluk budur ve kontrol edilmesi kolaydır. İletken şartnamesini her seferinde yalıtımla aynı satırda isteyin.

UL veri sayfasındaki 200 °C neden EN veri sayfasındaki 200 °C ile aynı anlama gelmeyebilir?

Farklı bölgelerden teklif alan alıcılar, farklı değerlendirme sistemlerindeki sıcaklık sütunlarını tek ölçekmiş gibi karşılaştırabilir. Önce neyin değerlendirildiği ve hangi kullanım koşullarının geçerli olduğu eşleştirilmelidir; gerekli belgeler de buna göre değişir.

Somut bir karşılaştırma: Avrupa tipi H05S-K silikon tek damarlı tel, EI2 silikon yalıtımla iletkende 180 °C için tanımlanır; 200 °C ise belirtilen kısa devre koşullarına aittir. UL 3135 silikon bağlantı telinde 200 °C sürekli çalışma değeri bulunur. Sütunları yan yana okumak yirmi derecelik bir fark gösterse de, silikon esaslı olmaları bu telleri eşdeğer yapmaz. Sistemler farklı yapıları ve koşulları doğrular; kısa devre sıcaklığı sürekli çalışma sıcaklığının yerine kullanılamaz. Uygunluk, kesin tip ve kullanım belgeleri üzerinden karşılaştırılmalıdır.

Bu farklar bir sistemi üstün kılmaz; ortak bir değerlendirme temeli olmadan karşılaştırmanın geçersiz olabileceğini gösterir. Bu nedenle kendi yüksek sıcaklık teli tip dizini ve malzeme matrisi tek bir sistemi seçmek yerine UL AWM tipini Avrupa tip referansıyla birlikte listeler.

Telde UL AWM ne anlama gelir ve neleri kapsamaz?

UL AWM, Appliance Wiring Material (cihaz içi kablolama malzemesi) anlamına gelir ve UL 758 kapsamında Listed ürün yerine Recognized Component olarak değerlendirilir. AWM değerlendirmesi tek başına bir NEC tesisat teli tip tanımı veya sahada tesisat izni sağlamaz. Genellikle tamamlanmış, değerlendirilmiş bir son ürün içinde kullanılır; her tipin kullanım açıklaması ve son ürün için geçerli gereklilikler ayrıca kontrol edilmelidir.

Satın alma ekibi için bunun üç pratik sonucu vardır.

1. AWM stil numarası, yapının hangi değerler için anma değerine sahip olduğunu yanıtlar. Teli sahada tesis edip edemeyeceğinizi asla yanıtlamaz ve hiçbir tedarikçi bunu o izne dönüştüremez.
2. Tipin geçerliliği üreticinin dosya kapsamıyla doğrulanmalıdır. Bir üreticinin tip geometrisini uygulaması tek başına onay anlamına gelmez; ilgili belge, o üreticinin kendi dosyası ve takip denetimi kapsamındaki değerlendirilmiş tipleri göstermelidir.
3. Bir bölgedeki onay, başka bir bölgedeki uygunluğu otomatik olarak kanıtlamaz. UL veya cUL sertifikası tek başına Avrupa uygunluğu sağlamaz; VDE onayı da tek başına Kuzey Amerika kabulü sağlamaz.

Kontrol için tedarikçiye e-posta gönderebilirsiniz. Biz dâhil her tedarikçiden, satın aldığınız kesin tipi kapsayan sertifikayı isteyin; logodan ziyade kapsamı okuyun. Belgenin sunulamaması, ayrıca değerlendirilmesi gereken bir bilgi eksikliğidir.

Yalıtımın üzerindeki katmanlar çalışma ortamına dayanımı belirler

Tel monte edildiğinde zorlanmayı her zaman doğrudan yalıtım karşılamaz. Fırın alanında demet çelik yapıya sürtünebilir; motor klemens kutusunda bakım sırasında çekilip yeniden düzenlenebilir; kimya tesisinde sıvı damlamasına maruz kalabilir. Yalıtımın sıcaklık değeri bu etkileri tek başına kapsamaz.

Silikon belirgin bir örnektir: uygun türler 200 °C sıcaklıkta esnekliğini koruyabilir, ancak yırtılma ve aşınma dayanımı yapıya bağlıdır; her floropolimerden üstün olduğu varsayılmamalıdır. Bu nedenle bazı yüksek sıcaklık tellerinde silikonun üzerine kaplamalı cam elyaf örgü uygulanır. Örgü mekanik aşınmayı karşılamaya yardımcı olurken silikon elektriksel yalıtımı sağlar. Bizim UL 3122 ve 3513 yapılarındaki cam elyaf örgülü silikon telimiz tam olarak bu nedenle vardır, AWG 20'den 400 MCM'e kadar olan ölçülerde.

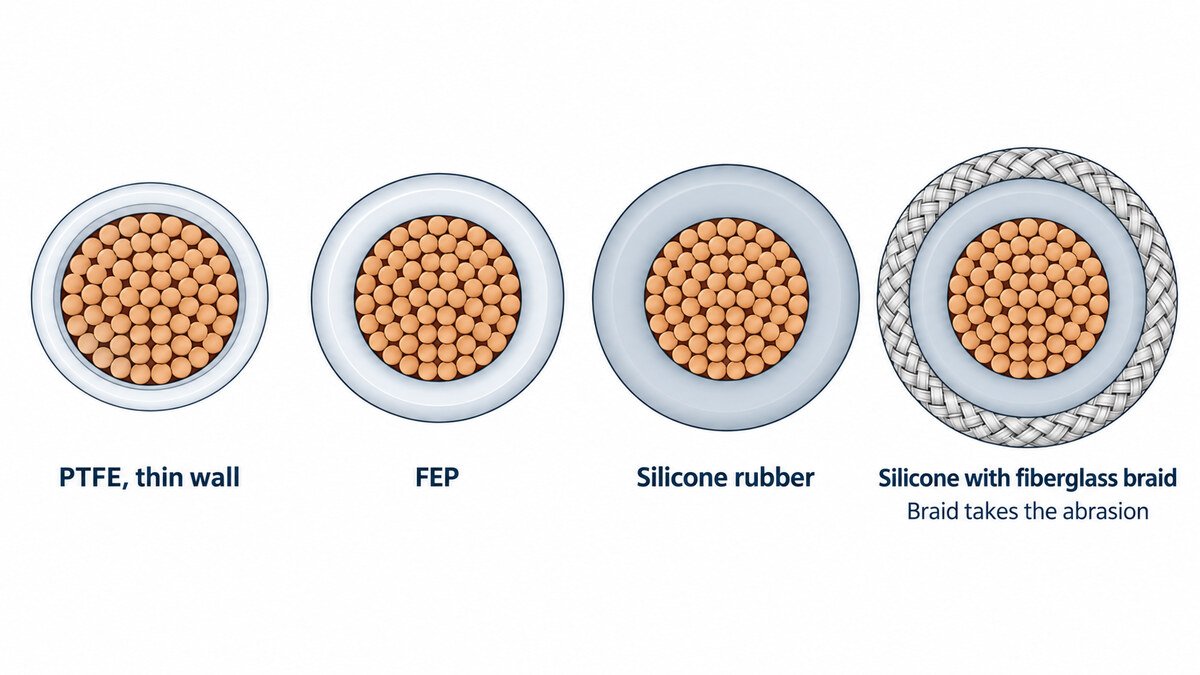

Karşıt ödünleşim PTFE'de ortaya çıkar. İnce cidar, floropolimer kablo demetinin bütün amacıdır ve yirmi dört yol için yapılmış bir gövdeye kırk yol sığdıran bir yapı, aynı zamanda iletkenle keskin bir kenar arasında çok az malzeme bulunan bir yapıdır. Demetin sabit ve kapalı olduğu yerde bu iyi bir ödünleşimdir. Herhangi bir şeyin hareket ettiği yerde değildir.

Tasarımda göz ardı edilemeyecek sınırlar

Yüksek sıcaklık kablolamasında açıkça belirtilmesi gereken üç sınır vardır; bunlar yalnızca tasarım tercihi olarak ele alınamaz.

Floropolimerlerin bozunması yalnızca malzemeyi değil, operatör güvenliğini de ilgilendirir. Kaynak, PTFE için yaklaşık 380 °C'de ölçülebilir ısıl bozunma, yaklaşık 300 °C ile 450 °C aralığındaki bozunma ürünlerine maruziyette polimer dumanı ateşi ve 450 °C üzerinde ciddi akciğer hasarı riskinden söz eder. Bu değerler kesin güvenli maruziyet sınırları değildir; risk malzemeye, sıcaklığa, süreye ve maruziyete bağlıdır. PTFE, PFA veya FEP yalıtımını ısıtan lehimleme, sıcak bıçakla soyma, sıcak hava uygulaması ve aşırı sıcaklık olayları için ilgili güvenlik bilgi formuna dayalı havalandırma ve yazılı çalışma kontrolü gerekir.

Silikonun kül oluşturma davranışı, yangına dayanım sınıfı değildir. Silikonun yanmasından oluşan silika esaslı kül, uygun koşullarda elektriksel yalıtkanlığını koruyabilir. Bu özellik, belirtilmiş süre ve gerilim altında adı verilen bir standarda göre deneyle doğrulanan yangında devre bütünlüğüyle aynı değildir. Şartname yangında çalışmayı gerektiriyorsa malzeme özelliği yerine ilgili deney kanıtı gerekir.

Burada ele alınan mika-cam yapı sabit tesisat içindir. 450 °C'ye ulaşmasını sağlayan mineral bant onu aynı zamanda sert yapar ve tekrarlı bükülme, bant katmanını dışarıdan görünmeyen biçimlerde hasara uğratır. Sıcak bir devrenin aynı zamanda hareket etmesi gerektiğinde çözüm, ısının tasarımla uzaklaştırıldığı daha düşük sıcaklıkta esnek bir yapıdır ve güzergâhı yeniden gözden geçirmek genellikle teli yeniden gözden geçirmekten daha ucuzdur.

Üç teklifi karşılaştırabilmek için şartnameyi altı satırda tanımlayın

Yüksek sıcaklık taleplerinde malzeme belirtilip çalışma koşulları atlandığında karşılaştırılması güç teklifler oluşur. Aşağıdaki altı satır ortak bir temel sağlar.

1. İletkenin en sıcak noktası. Makinenin ilgili noktasında, tam yükte ve en olumsuz ortam koşullarında iletkenin ulaştığı sıcaklık. Değer ölçüm yerine tahminse belirtin; böylece pay bilinçli olarak belirlenebilir.
2. Sürekli çalışma ve kısa süreli sıcaklık yükselmesi. Ne kadar sıcak, ne kadar süre ve ne sıklıkta? Brülör ateşlenirken doksan saniye boyunca 250 °C gören tel ile tüm vardiya 250 °C'de kalan tel farklı şartname gerektirir.
3. Çalışma ve test gerilimi. Anma çalışma gerilimi ve zorunlu tip testi gerilimi. Yüksek gerilimli yapılarda test gerilimi, yalıtım kalınlığının belirlenmesinde çalışma geriliminden daha etkili olabilir.
4. Hareket. Sabit demet, ara sıra bakım sırasında bükülme veya sürekli hareket. Bu, diğer her türlü değerlendirmeden önce Sınıf 5 ile Sınıf 6 iletken bükümü arasındaki ve silikon ile floropolimer arasındaki seçimi belirler.
5. Temas ve kimyasal ortam. Telin temas ettiği etkenler: çelik kenarlar, yağ, solvent, soğutma sıvısı, kaynak sıçrantısı, UV. Yalıtım üzerine örgü veya ekstrüde kılıf gerekip gerekmediğini bu koşullar belirler.
6. Onay ve hedef pazar. Gösterilmesi gereken UL AWM tipi, harmonize tip veya müşteri şartnamesi ve uygunluğun gerektiği ülke.

Uzunluğu ve ambalajı da ekleyin; böylece teklif çoğu zaman ek bilgi talebi olmadan hazırlanabilir.

Alıcıların ilk sipariş öncesi soruları

Seri üretim siparişinden önce deneme uzunluğu sipariş edebilir miyiz?

Eylül 2026 itibarıyla TEBAOFLEX'in minimum sipariş miktarı, standart ve özelleştirilmiş yapılar için 50 m'dir. Numuneler ücretsizdir; nakliye müşteriye aittir. Numune uzunluğu ve güncel koşullar yapıya bağlı olduğundan talep sırasında satış ekibinden doğrulayın.

Yüksek sıcaklık teli siparişinin teslim süresi nedir?

Eylül 2026 itibarıyla teslim süresi yapıya, malzeme bulunabilirliğine ve özelleştirme düzeyine bağlı olarak 7 ile 45 iş günü arasındadır. Kesin ürünün süresi teklifte yazılı olarak doğrulanır; bu doğrulama yapılana kadar aralık bağlayıcı bir teslim taahhüdü değildir.

Sertifikanız benim pazarımı kapsıyor mu?

İşaret yerine sertifikanın kapsam satırını okuyun. TEBAOFLEX'in UL, cUL ve VDE belgelerinin kesin kapsamları sonraki bölümde listelenmiştir. Bunlar belirli kablo ailelerini kapsar; tüm katalog için genel onay değildir. Belirli bir UL AWM tipi için önce kendi dosyamız kapsamındaki durumu doğrulamamızı isteyin.

Kendi çizimimize göre üretim veya markamızın basılması mümkün mü?

Kablo kılıfına, makaraya ve ambalaja müşteri markası ile şirket bilgileri basılması dâhil OEM ve ODM çalışmaları yapılabilir. Ambalaj seçenekleri çelik, çelik-ahşap ve tamamen ahşap tamburlar ile ihracat tipi plastik ambalajı kapsar. Yapısal özelleştirme, gönderdiğiniz şartnameye göre ayrı ayrı değerlendirilir.

Belgelendirebildiğimiz ve belgelendiremediğimiz hususlar

Aşağıdaki bilgiler tanımlı kapsamlarıyla sunulmuştur ve ilgili belgeler üzerinden doğrulanmalıdır. Kapsamı açıklanmayan tedarikçi beyanları ayrıca incelenmelidir.

Şirketin Eylül 2026 tarihli kendi beyanına göre TEBAOFLEX, 14 Ekim 2014'ten beri Jiangsu, Taicang'daki kendi tesisinde özel ve kauçuk kılıflı endüstriyel kablo üretmektedir. Tesis 20,000 m²'nin üzerinde alanı, 15,000 m² atölye ve depoyu kapsar; bileşik karıştırma, ekstrüzyon, örgü ekranlama, damarlama ve ambalajlama için 12 otomatik hat ile ham maddeden bitmiş ürüne kadar kontrol sağlayan 8 deney sistemi bulunur. Mühendislik ekibi 30 kişinin üzerindedir; bunların 10'u kablo sektöründe on beş yılı aşkın deneyime sahiptir ve şirket 20'nin üzerinde patent bildirmektedir. Yıllık kapasite yaklaşık 150,000 km, ihracat yapılan ülke sayısı 20'nin üzerindedir; başlıca uygulamalar Afrika'da bakır ve kobalt, Güney Amerika'da bakır ve demir, Güneydoğu Asya'da nikel, kömür ve hareketli ağır ekipmanlardır. Rakamlar şirket beyanıdır; bu çeviri bağımsız doğrulama sağlamaz.

Bu üç sertifika, esnek kordon ve çapraz bağlı elastomer esnek kablo ailelerini kapsar. Ürettiğimiz her yapı için bir onay değildir ve bunları öyle sunmayacağız. Bu kapsamların dışında kalan yapılar, geçerli IEC, EN, DIN VDE, ICEA, NEMA ve UL AWM stil gereksinimlerine göre tasarlanır ve test edilir; bu, sertifikasyondan farklı ve daha zayıf bir ifadedir — bilinçli olarak öyledir, çünkü bu ayrım bu makalenin tüm konusudur.

Şartnameniz, o yapı için sahip olmadığımız bir onaya dayanıyorsa, bunu size siparişten sonra değil, önce söyleriz.

Tip numarasını veya en sıcak noktanın koşullarını ve makine bilgisini gönderin. Mühendislerimiz bir yapı, yalıtımın yanı sıra iletken şartnamesi ve buna uygulanan sertifika kapsamı ile yanıt verir. Yüksek sıcaklık şartnamenizi mühendisimize inceletin.
