MCP & MCPTJ Kömür Kesici-Yükleyici (Shearer) Ekranlı Esnek Kablosu (0.66/1.14–1.9/3.3 kV)
MT/T 818.2, MT/T 818.3 ve MT/T 818.4 (GB/T 12972 serisi) standartlarına göre tasarlanıp üretilen ağır hizmet tipi ekranlı esnek kömür kesici ve uzunayak kesici-yükleyici (shearer) kabloları (MCP 0.66/1.14 kV, MCPTJ 0.66/1.14 kV, MCP 1.9/3.3 kV ve MCPTJ 1.9/3.3 kV). Zırhlı ayak konveyörü kablo taşıyıcı zincirleri içinde sürekli bükülme için ekranlı üç Sınıf 5 güç damarını, ara boşluk topraklama iletkenini ve kılıflı çok damarlı kontrol/izleme ünitesini birleştirir.
MCP ve MCPTJ kömür kesici ve kesici-yükleyici (shearer) kabloları; zırhlı ayak konveyörleri (AFC) boyunca ileri geri hareket eden uzunayak tamburlu kesici-yükleyiciler için birleşik çekiş/kesici gücü, toprak hatası koruması ve çok damarlı pilot kontrolü sağlar. MT/T 818.2-2009, MT/T 818.3-2009 ve MT/T 818.4-2009 (GB/T 12972.2–12972.4) standartlarına göre üretilen kablo; ekranlı üç güç damarını (16 mm² ila 150 mm²), bir ara boşluk topraklama iletkenini ve özel çok damarlı kontrol alt grubunu (tipik olarak 4 × 4 mm² veya 4 × 6 mm²) burulma dengeli yuvarlak bir profil içinde birleştirir.
Tip MCP, 0.66/1.14 kV ve 1.9/3.3 kV kesici-yükleyici sistemleri için +90 °C EPR yalıtımlı her bir güç damarı üzerinde ekstrüde yarı iletken elastomer ekranlar kullanırken; Tip MCPTJ, yüksek üretimli uzunayaklarda gelişmiş toprak hatası hassasiyeti ve kilitleme koruması için kalaylı bakır tel ve sentetik iplik kompozit metalik faz ekranı ile pilot izleme damarlarını (J) içerir.
Bretby tipi kesici-yükleyici kablo taşıyıcı zincirleri içinde binlerce ters bükülme çevrimine dayanmak üzere, bükülmüş damar grubu yarı iletken elastomerik merkez beşiği ile yastıklanmış, burulma önleyici takviye örgüsü ile sarılmış ve yüksek yırtılma mukavemetli alev geciktirici polikloropren (PCP) dış kılıf ile korunmuştur.
Teklif isterken gerekli modeli (MCP veya MCPTJ), anma gerilimini (0.66/1.14 kV veya 1.9/3.3 kV), güç ve kontrol damarı kesitlerini ve kesici-yükleyici kablo taşıyıcı zinciri iç ölçülerini belirtin. TEBAOFLEX, 50 m minimum sipariş miktarından başlayan özel kesici-yükleyici kablo uzunluklarını 7–45 iş günü standart teslim süresiyle tedarik eder.
İnceleyin: maden ve tünel kabloları ürün yelpazesi (ilgili konfigürasyonlar için).
Genel yeraltı kömür aynası sürükleme kabloları ve DIN VDE 0,6/1 kV kömür kesici kabloları için şu teknik özellikleri karşılaştırın: MYP & MYPT Ekranlı Esnek Kömür Madeni Kablosu (0.38/0.66–1.9/3.3 kV) (0,38/0,66 kV–1,9/3,3 kV mobil yeraltı delicileri, mekik vagonları ve yardımcı ayna ekipmanları için); NSSHKCGEOEU 0.6/1kV Kömür Kesici Sürükleme Kablosu (bireysel damar ekranlı ve yüksek yırtılma dirençli VDE 0,6/1 kV kömür kesici sürükleme hizmeti için). Sipariş öncesinde güç damarı kesitini, pilot demeti damar sayısını ve izleme devresi tipini (MCP veya MCPTJ) doğrulayın.
Yapı

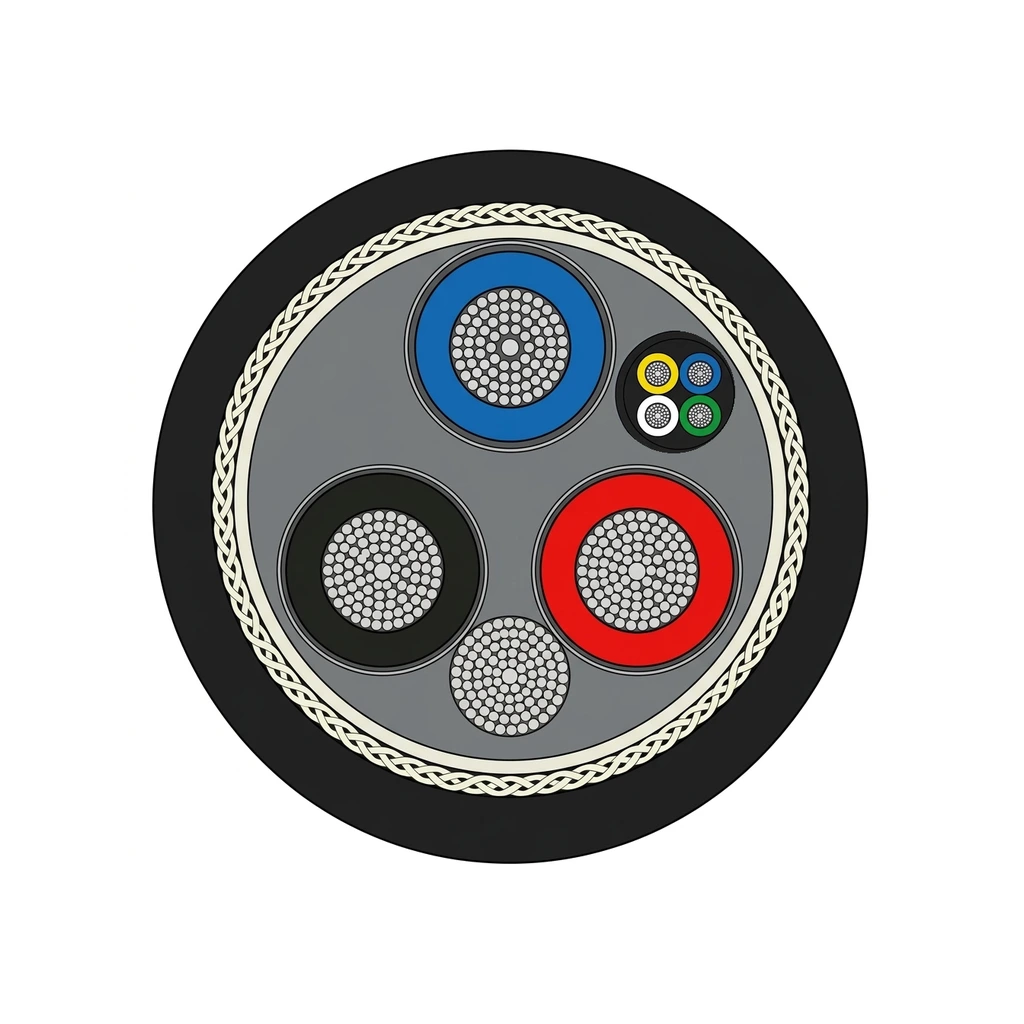

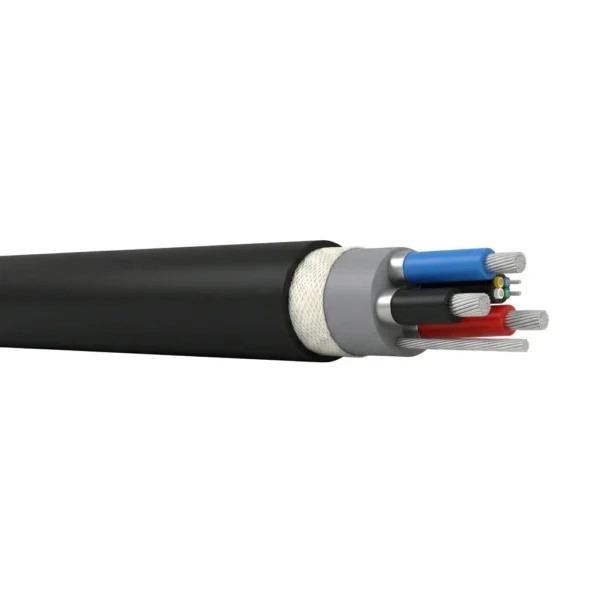

Temsili yapı MCPTJ 1.9/3.3 kV 3×95 + 1×35 + 4×6 mm² kablosunu göstermektedir: +90 °C EPR yalıtımlı ve kompozit metalik ekranlı üç eşit Sınıf 5 esnek kalaylı bakır güç damarı, alt ara boşlukta bir adet yalıtımsız esnek kalaylı bakır topraklama damarı ve üst ara boşlukta bir adet yuvarlak kılıflı dört damarlı kontrol alt grubu (4 × 6 mm²); merkezi profil beşik etrafında bükülmüş ve örgü takviyeli siyah alev geciktirici kauçuk dış kılıf içine alınmıştır.
| Bileşen | Malzeme ve yapı |
|---|---|
| Güç iletkenleri | GB/T 3956 / IEC 60228 standardına uygun, halat düzeninde (rope-lay) bükülmüş üç adet ekstra esnek Sınıf 5 kalaylı veya tavlı bakır iletken (16 mm² ila 150 mm²). |
| Güç damarı yalıtımı | Döngüsel kesici-yükleyici yükleri altında yüksek dielektrik dayanım ve ısıl kararlılık için tasarlanmış +90 °C etilen-propilen kauçuk (EPR / XJ-30A). |
| Bireysel faz ekranı | MCP: her güç damarı üzerinde yarı iletken elastomer ekran. MCPTJ: yarı iletken elastomer katman artı kalaylı bakır tel ve polyester iplik kompozit metalik ekran. |
| Kontrol ve izleme ünitesi | Üst ara boşlukta bükülmüş, dört adet yalıtımlı esnek kontrol/pilot iletkeni (4 × 4 mm² veya 4 × 6 mm²) içeren yuvarlak elastomer kılıflı kontrol alt grubu. |
| Topraklama iletkeni | Karşıt ara boşluğa yerleştirilmiş bir adet esnek örgülü kalaylı bakır topraklama iletkeni (10 mm² ila 50 mm²). |
| Burulma önleyici takviye ve dış kılıf | Elastomerik iç dolgu, açık dokuma sentetik burulma önleyici örgü ve ağır hizmet tipi alev geciktirici polikloropren (PCP / XH-03A) dış kılıf. |
Uygulamalar
Güç damarlarını birleşik kesici motor ve yürüyüş tahrik yüküne göre boyutlandırın ve kablo dış çapının uzunayak kesici-yükleyici kablo taşıyıcı olukları içine serbestçe sığdığını doğrulayın.

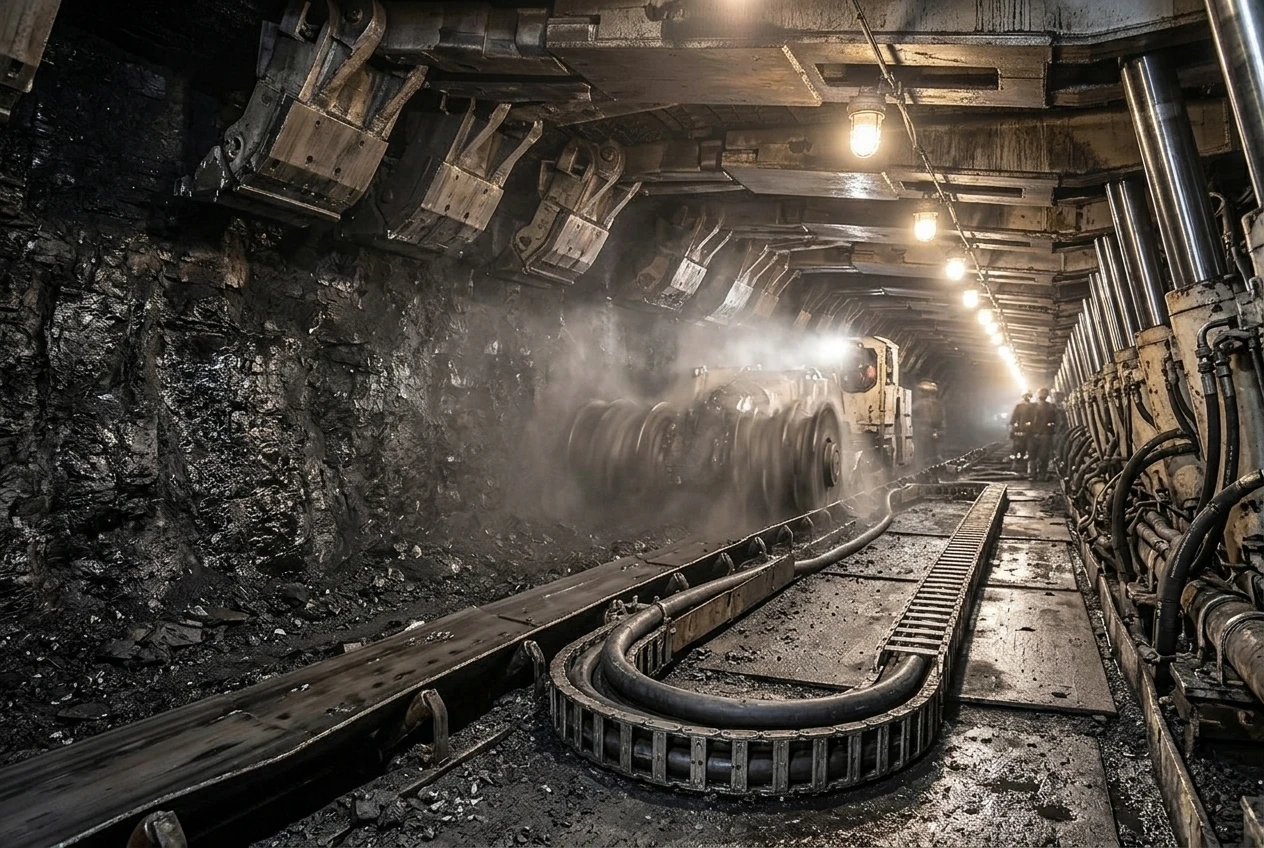

- Bretby tipi mafsallı kablo taşıyıcı zincirlerde kılavuzlanan 0.66/1.14 kV MCP ve MCPTJ uzunayak tamburlu kesici-yükleyici sürükleme kabloları.
- Orta ve kalın damarlı otomatik uzunayaklar için 1.9/3.3 kV MCP ve MCPTJ yüksek güçlü uzunayak kömür kesici-yükleyici kabloları.
- Tek bir yuvarlak kesici-yükleyici kablosunda birleştirilmiş güç, yürüyüş kontrolü, acil durdurma kilitlemesi ve pilot toprak sürekliliği izlemesi.
- Zırhlı ayak konveyörü oluk hattı boyunca 6 × D (0.66/1.14 kV) ila 10 × D (1.9/3.3 kV) minimum dinamik bükülme yarıçapında sürekli ters bükülme.
Uzunayak kesici kablo taşıyıcı zincirlerini ve orta gerilim kesici beslemelerini tasarlarken şu sayfaları inceleyin: Mobil Ekipmanlar ve Tünel Açma için Maden Kablosu Çözümleri (yeraltı uzunayak, oda-topuk ve TBM tünel açma kablo sistemi mühendisliği için); NTSKCGECWOEU 1.8/3–3.6/6 kV Kömür Kesici Zincir Kablosu (yüksek kapasiteli uzunayak aynalarında 1,8/3 kV ve 3,6/6 kV VDE kömür kesici zincir kabloları için). Bretby zinciri iç oluk genişliğini, minimum dinamik bükülme yarıçapını ve eksenel çekme yükünü doğrulayın.
Teknik özellikler
| Parametre | Değer |
|---|---|
| Anma gerilimi (U0/U) | 0.66/1.14 kV ve 1.9/3.3 kV |
| Maksimum sürekli iletken sıcaklığı | +90 °C (+250 °C kısa devre, maks. 5 sn) |
| Damar konfigürasyonu | 3 ekranlı güç damarı + 1 ara boşluk topraklama damarı + 4 damarlı kılıflı kontrol/izleme ünitesi |
| Kontrol damarı anma gerilimi | 250 V AC kontrol ve pilot izleme devresi (4 × 4 mm² veya 4 × 6 mm²) |
| Şebeke frekanslı AC test gerilimi | 3.5 kV / 5 dk (0.66/1.14 kV güç damarları); 6.5 kV / 5 dk (1.9/3.3 kV güç damarları); 2.0 kV / 5 dk (kontrol damarları) |
| Minimum dinamik bükülme yarıçapı | 6 × kablo dış çapı (0.66/1.14 kV); 10 × kablo dış çapı (1.9/3.3 kV) |
| Alev geciktiricilik | MT 386 uyarınca tekli ve demet halinde dikey alev testlerine uygundur |
| Ticari tedarik koşulları | Minimum sipariş miktarı 50 m; üretim teslim süresi 7–45 iş günü |
| Model ve anma gerilimi | Nominal kesit (güç + toprak + kontrol, mm²) | Güç damarı yalıtım kalınlığı (mm) | Nominal dış çap min.–maks. (mm) | 20 °C'de maks. güç iletkeni DC direnci (Ω/km) | 25 °C ortam sıcaklığında sürekli akım taşıma kapasitesi (A) | Yaklaşık ağırlık (kg/km) |
|---|---|---|---|---|---|---|
| Tip MCP / MCPTJ-0.66/1.14 kV | 3×16 + 1×10 + 4×4 | 1.8 | 34.5 – 38.2 | 1.21 | 85 | 1,720 |
| Tip MCP / MCPTJ-0.66/1.14 kV | 3×25 + 1×16 + 4×4 | 2.0 | 38.0 – 42.1 | 0.780 | 113 | 2,240 |
| Tip MCP / MCPTJ-0.66/1.14 kV | 3×35 + 1×16 + 4×4 | 2.0 | 40.6 – 45.0 | 0.554 | 138 | 2,690 |
| Tip MCP / MCPTJ-0.66/1.14 kV | 3×50 + 1×16 + 4×4 | 2.2 | 45.2 – 49.8 | 0.386 | 173 | 3,480 |
| Tip MCP / MCPTJ-0.66/1.14 kV | 3×70 + 1×25 + 4×6 | 2.2 | 50.4 – 55.4 | 0.272 | 215 | 4,560 |
| Tip MCP / MCPTJ-0.66/1.14 kV | 3×95 + 1×35 + 4×6 | 2.4 | 55.8 – 61.2 | 0.206 | 260 | 5,780 |
| Tip MCP / MCPTJ-0.66/1.14 kV | 3×120 + 1×35 + 4×6 | 2.4 | 59.6 – 65.4 | 0.161 | 300 | 6,890 |
| Tip MCP / MCPTJ-1.9/3.3 kV | 3×35 + 1×16 + 4×4 | 3.4 | 47.8 – 52.8 | 0.554 | 138 | 3,420 |
| Tip MCP / MCPTJ-1.9/3.3 kV | 3×50 + 1×16 + 4×4 | 3.4 | 51.6 – 56.9 | 0.386 | 173 | 4,180 |
| Tip MCP / MCPTJ-1.9/3.3 kV | 3×70 + 1×25 + 4×6 | 3.4 | 56.4 – 62.1 | 0.272 | 215 | 5,290 |
| Tip MCP / MCPTJ-1.9/3.3 kV | 3×95 + 1×35 + 4×6 | 3.4 | 61.2 – 67.3 | 0.206 | 260 | 6,540 |
| Tip MCP / MCPTJ-1.9/3.3 kV | 3×120 + 1×35 + 4×6 | 3.4 | 65.0 – 71.5 | 0.161 | 300 | 7,710 |
| Tip MCP / MCPTJ-1.9/3.3 kV | 3×150 + 1×50 + 4×6 | 3.4 | 69.8 – 76.6 | 0.129 | 345 | 9,120 |
Bu yapının tasarım ve üretiminde esas alınan standartlar bunlardır (MT/T 818.2, MT/T 818.3, MT/T 818.4 ve GB/T 12972).
Sürekli akım taşıma kapasiteleri +25 °C ortam havasında +90 °C iletken sıcaklığına göre derecelendirilmiştir; kapalı oluklar içinde birden fazla kablo üst üste yerleştirildiğinde uygun gruplama düzeltme faktörünü uygulayın.
Belirli kesici-yükleyici OEM pin bağlantılarına uyum sağlamak üzere özel kontrol damarı sayıları (7 × 2.5 mm² veya entegre optik fiberler gibi) üretilebilir.
Standartlar
| Standart veya şartname | Uygulama |
|---|---|
| MT/T 818.2-2009 / GB/T 12972.2 | 0.66/1.14 kV anma gerilimli, kömür kesici-yükleyici ekranlı esnek kauçuk kılıflı kablolar (Tip MCP). |
| MT/T 818.3-2009 / GB/T 12972.3 | 0.66/1.14 kV anma gerilimli, kömür kesici-yükleyici metalik ekranlı ve izlemeli esnek kauçuk kılıflı kablolar (Tip MCPTJ). |
| MT/T 818.4-2009 / GB/T 12972.4 | 1.9/3.3 kV anma gerilimli, kömür kesici-yükleyici metalik ekranlı esnek kauçuk kılıflı kablolar (Tip MCP ve MCPTJ). |
| MT 386 | Yeraltı maden kabloları için alev geciktiricilik test şartnamesi. |
