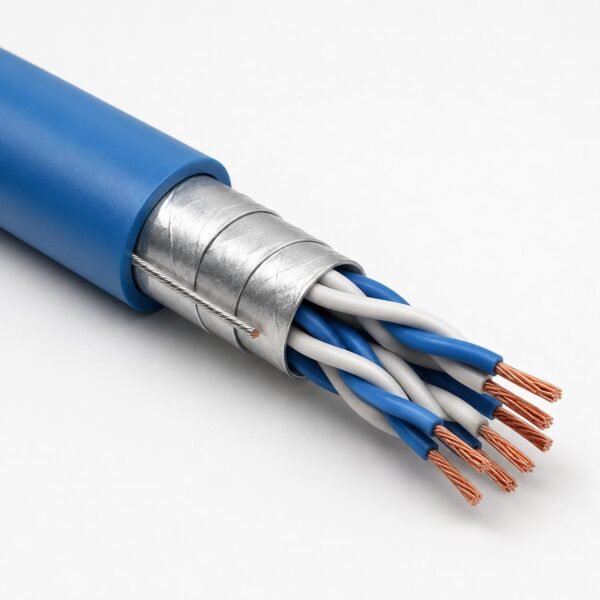

Cáp đo lường BS5308 / PAS5308 Part 1 Type 1 300/500 V
Cáp đo lường BS5308 / PAS5308 Part 1 Type 1: cách điện polyethylene, không giáp, có màn chắn chung hoặc riêng từng nhóm và chung. Xác nhận kích thước ruột dẫn, số đơn vị, bố trí màn chắn, tuyến cáp và yêu cầu hồ sơ khi hỏi giá.
Cáp đo lường BS5308 Part 1 Type 1 truyền tín hiệu tương tự và tín hiệu số giữa thiết bị đo hiện trường và hệ thống điều khiển trên các tuyến được bảo vệ. Part 1 chỉ lớp cách điện polyethylene, cho điện dung tương hỗ thấp hơn và dải nhiệt độ rộng hơn so với dòng Part 2 cách điện PVC. Type 1 chỉ cấu tạo không giáp, dành cho các tuyến máng cáp, hộp dẫn cáp và ống luồn, nơi chỉ riêng vỏ ngoài đã cung cấp mức bảo vệ cơ học được yêu cầu.
Lựa chọn màn chắn độc lập với Part và Type. Màn chắn nhôm/polyester chung với dây thoát nhiễu đồng mạ thiếc dùng chung phù hợp với cáp có các mạch cùng loại tín hiệu và cùng điểm tham chiếu nối đất. Màn chắn riêng từng đôi hoặc bộ ba cùng màn chắn tổng phù hợp với mức tín hiệu hỗn hợp, mạch tương tự mức thấp và mọi bố trí cần phân tách mạch an toàn tia lửa. Nêu rõ bố trí màn chắn; chỉ Part 1 Type 1 chưa xác định đầy đủ cáp.
Trạng thái tiêu chuẩn. BS 5308 Parts 1 và 2 đã được rút lại năm 2005, còn PAS 5308-1:2009 được BSI rút lại vào ngày 3 tháng Tư năm 2024. Tài liệu hiện hành cho các cáp này là BS EN 50288-7:2005. Cáp vẫn có thể được sản xuất và cung cấp theo các cấu tạo đã rút lại, nhưng dự án quy định chúng thường cần ghi nhận sai khác. Đọc hướng dẫn quy cách PAS 5308 trước khi phát hành bảng kê cáp.
Khi mua sắm, hãy cung cấp cấp và kích thước ruột dẫn, số đôi dây hoặc số bộ ba lõi, bố trí màn chắn, điều kiện tuyến cáp, vòng mạch có phải là mạch an toàn tia lửa hay không, tiêu chuẩn cần ghi trên cuộn cáp, cùng chiều dài và quy cách đóng gói yêu cầu.
Cấu tạo
| Phần tử | Cấu tạo tham chiếu | Kiểm tra của người mua |
|---|---|---|
| Ruột dẫn | Đồng trần ủ mềm theo BS EN 60228, cấp 1 đặc, cấp 2 bện hoặc cấp 5 mềm. | Xác nhận cấp ruột dẫn, tiết diện và nhận dạng lõi. |
| Cách điện | Polyethylene Type 03 theo BS 6234 (dòng Part 1). | Xác nhận hợp chất khi cần XLPE hoặc biến thể chống cháy duy trì mạch điện. |
| Bố trí | Ruột dẫn bện thành đôi hoặc thành bộ ba khi cần ba ruột dẫn. | Xác nhận số đôi hoặc bộ ba và mọi bố trí hỗn hợp. |
| Màn chắn | Băng nhôm/polyester, màn chắn chung (CAM) hoặc riêng từng nhóm và chung (ICAM), với dây thoát nhiễu bằng đồng mạ thiếc. | Xác nhận bố trí, kích thước dây thoát nhiễu và liên kết điện màn chắn ở cả hai đầu. |
| Giáp bảo vệ | Không có. Type 1 là cấu tạo không giáp. | Khi cần bảo vệ cơ học, hãy chọn trang Type 2 có giáp thay cho loại này. |
| Vỏ cáp | PVC Type TM1 theo BS EN 50363, hoặc vật liệu ít khói không halogen. | Xác nhận hợp chất, màu và có cần nhận dạng IS màu xanh dương không. |
Ứng dụng
- Mạch tín hiệu từ thiết bị đo hiện trường đến hệ thống điều khiển trên các tuyến máng cáp, hộp dẫn cáp và ống luồn.
- Vòng tín hiệu tương tự 4-20 mA, bus trường số và tín hiệu mức thấp từ bộ truyền tín hiệu.
- Mạch an toàn tia lửa, trong đó chứng nhận vòng mạch được quản lý ở cấp hệ thống và sử dụng vỏ màu xanh dương để nhận dạng.
- Phòng điều khiển và tuyến hiện trường hóa dầu, lọc dầu, phát điện và xử lý nước.
- Mạch nhiệt kế điện trở và mạch dây nối dài cặp nhiệt điện khi cần bố trí theo bộ ba lõi.
Đối với tuyến chôn ngầm, hoặc bất kỳ tuyến nào có khả năng bị đè bẹp, va đập hay hư hại do loài gặm nhấm, hãy chọn cấu tạo Type 2 có giáp thay cho loại này.
Thông số kỹ thuật
| Đặc tính | Giá trị tham chiếu | Kiểm tra của người mua |
|---|---|---|
| Cấp điện áp | 300/500 V (Uo/U) | Xác nhận khi mạch được quy định cấp định mức cao hơn. |
| Kích thước ruột dẫn | Dải tham chiếu 0.5, 0.75, 1.0, 1.5 và 2.5 mm² | Xác nhận kích thước cần thiết và khả năng cung cấp ở cấp ruột dẫn được chọn. |
| Cấp ruột dẫn | Cấp 1 đặc, cấp 2 bện hoặc cấp 5 mềm theo BS EN 60228 | Ruột dẫn đặc phù hợp đầu nối cố định; ruột dẫn bện phù hợp thao tác lặp lại. |
| Chống nhiễu điện từ | Màn chắn chung, hoặc riêng từng nhóm và chung | Nêu rõ. Cần thiết để phân tách mạch IS. |
| Nhiệt độ vận hành | Dải tham chiếu −30 °C đến +75 °C, lắp đặt cố định | Xác nhận theo hợp chất đặt hàng và nhiệt độ môi trường tuyến cáp. |
| Bán kính uốn tối thiểu | Tham chiếu 18 × đường kính ngoài, lắp đặt cố định | Hãy xác nhận theo cấu tạo được đặt hàng trước khi lập chi tiết máng cáp và đầu cáp. |
| Thông số vòng mạch | Điện cảm và điện dung trên đơn vị chiều dài có thể cung cấp theo yêu cầu | Cần thiết để xác minh vòng mạch an toàn tia lửa. Yêu cầu cùng hồ sơ hỏi giá. |
| Đặc tính khi cháy | Tham chiếu lan truyền ngọn lửa theo BS EN/IEC 60332-1 và 60332-3-24 | Xác nhận hạng mục theo yêu cầu kỹ thuật dự án. |
Tiêu chuẩn
- Tham chiếu cấu tạo PAS 5308-1:2009. Được BSI rút lại vào ngày 3 tháng Tư năm 2024.
- Tham chiếu cấu tạo BS 5308-1. Đã rút lại và được thay thế bằng EN 50288-7 năm 2005.
- BS EN 50288-7:2005, quy cách từng phần hiện hành cho cáp đo lường và điều khiển.
- Tham chiếu ruột dẫn BS EN 60228.
- Tham chiếu cách điện polyethylene BS 6234.
- Tham chiếu hợp chất vỏ BS EN 50363.
- Tham chiếu lan truyền ngọn lửa BS EN/IEC 60332-1 và 60332-3-24 khi được quy định.
PAS 5308 đã bị rút lại. Việc viện dẫn thông số kỹ thuật này tự nó không chứng minh có chứng nhận hiện hành. Hãy yêu cầu tài liệu thử nghiệm và kiểm tra riêng cho từng mẫu trong yêu cầu báo giá. Tên tiêu chuẩn là cơ sở tham khảo khi lựa chọn, không phải tuyên bố phê duyệt.
Yêu cầu tư vấn chọn cáp và báo giá
Hãy gửi các chức năng cần thiết, chiều dài cáp, điều kiện làm việc cơ học, môi trường, kiểu đấu nối và số lượng. Đội ngũ của chúng tôi sẽ xem xét ứng dụng trước khi báo giá.
- Ghi tên sản phẩm hoặc mã SKU cùng chiều dài cáp và số lượng cần thiết.
- Đính kèm thông số kỹ thuật, bản vẽ hoặc bảng dữ liệu nếu có.
