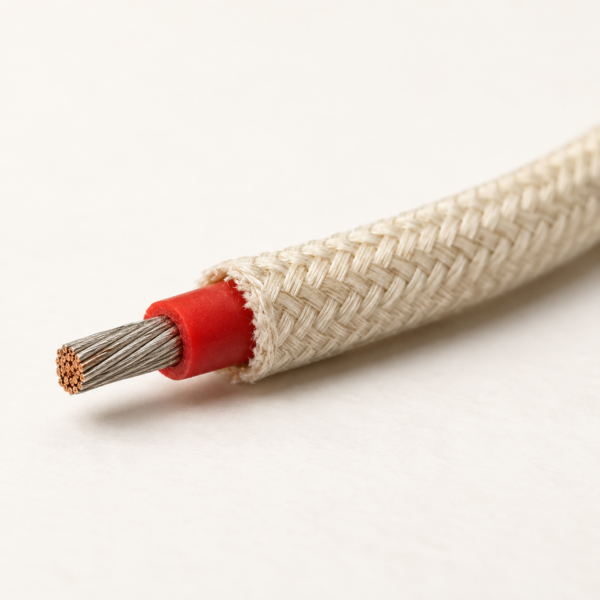

UL 3074 dây silicone bện sợi thủy tinh, 200°C 600V

Chọn dây UL 3074

UL 3074 là dây dẫn silicon đạt chứng nhận UL, tương đương với 12 AWG và 200°C và 600 V AC. Lớp bện sợi thủy tinh bao phủ lớp cách điện silicon, tạo nên cấu trúc bên ngoài phù hợp cho các kết nối thiết bị bên trong.

Cấu hình được chỉ định sử dụng 19 sợi đồng mạ thiếc, thành silicon có kích thước danh nghĩa 0.031 in và đường kính hoàn thiện 0.163 in. Bán kính uốn cong được ghi trong thông số là 1.30 in. Hãy sử dụng các giá trị này cùng nhau khi kiểm tra vỏ đấu nối: AWG xác định kích thước dây dẫn, trong khi đường kính hoàn thiện và dung sai uốn cong xác định xem dây dẫn được bọc có thể đi theo đúng đường dẫn dự định hay không.

Kiểu đấu nối này đặc biệt phù hợp khi thay thế dây dẫn silicon bện 12 AWG trong thiết bị gia dụng hoặc thiết bị điện. Lớp bện và lớp phủ của nó ảnh hưởng đến việc tuốt vỏ và bố trí tại đầu nối, vì vậy dây silicon trần có cùng điện áp định mức không tự động là lựa chọn thay thế tương đương. Hãy đỡ dây dẫn dọc theo đường đi của thiết bị và tránh kéo ngược lớp bện trong khi chuẩn bị kết nối.

Xem bảng mã sản phẩm và cỡ dây trong tab Thông số kỹ thuật. Khám phá nhóm Dòng cáp chịu nhiệt cao cho các công trình có liên quan. So sánh dòng dây silicon bện Đối với kiểu 300/600 V, kiểu 3122/3513 a và UL 3645, tùy chọn 1000 V được bao phủ.

Cấu tạo

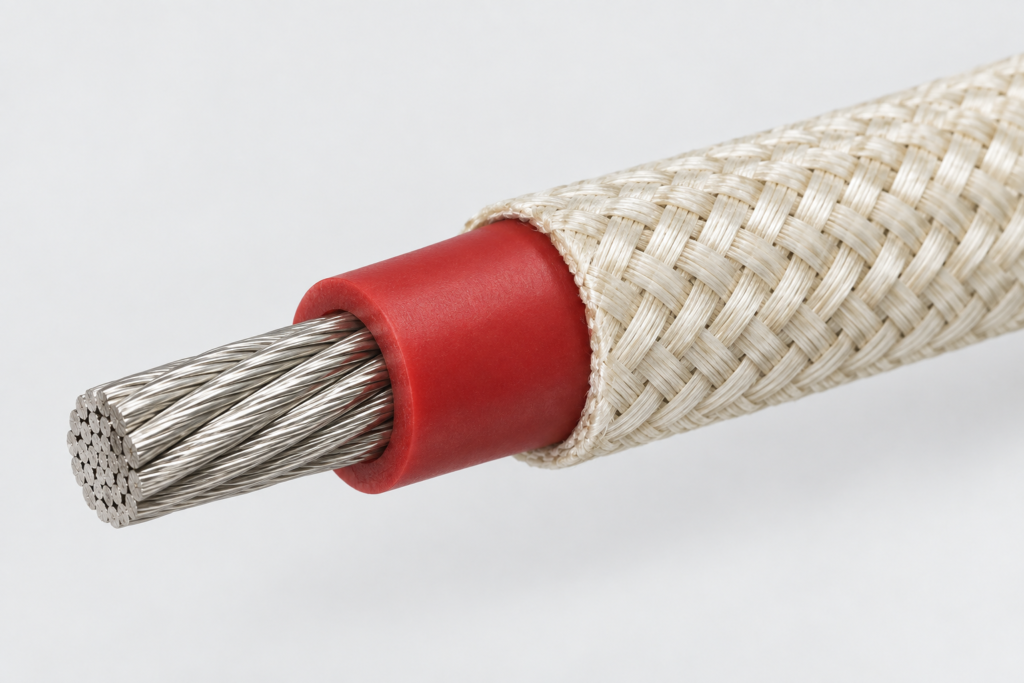

Dây dẫn UL 3074 sử dụng hệ thống dây dẫn và cách điện như sau. Sơ đồ minh họa trình tự các lớp; hãy chọn cấu trúc dây dẫn và lớp phủ được hiển thị trong thông số kích thước yêu cầu.

Ứng dụng

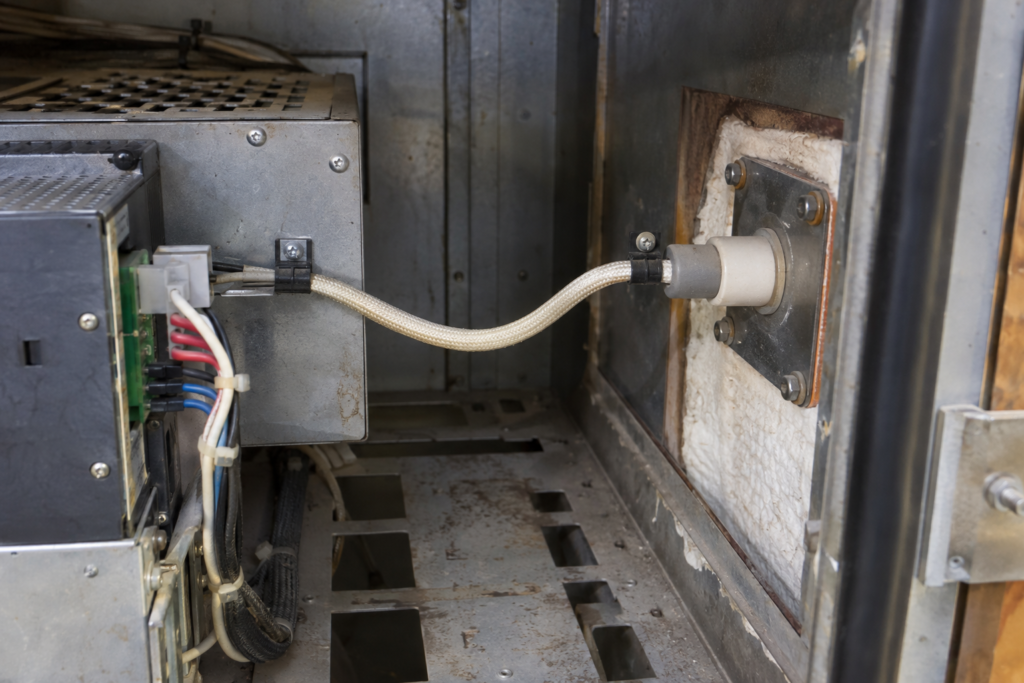

Dây dẫn UL 3074 được sử dụng cho hệ thống dây điện bên trong các thiết bị gia dụng và thiết bị điện, bao gồm cả các mối nối dây dẫn chịu nhiệt độ cao. Kiểm tra đầu dây bện, khoảng cách luồn dây và nhiệt độ cục bộ tại điểm nối.

Chọn dây UL 3074 thay thế

Khi hỏi về dây thay thế, hãy gửi ký hiệu trên dây hiện có và bản vẽ đấu nối thiết bị để đối chiếu ruột dẫn, lớp cách điện và bố trí đầu nối.

Thông số kỹ thuật

Chọn cấu tạo theo yêu cầu

Đặt hàng dây dẫn UL 3074 12 AWG với kiểu bện, thành silicon và lớp phủ sợi thủy tinh được chỉ định. Đối với kích thước dây dẫn khác, hãy xác định kiểu AWM phù hợp thay vì mở rộng bảng 12 AWG.

Cấu trúc 12 AWG được liệt kê có khả năng chịu tải tham chiếu là 68 A cho một dây dẫn trong không khí tự do ở nhiệt độ môi trường 40°C. Đây không phải là khả năng chịu tải chung của thiết bị; dòng điện hoạt động phải được đánh giá cho tuyến đường thực tế, môi trường, nhóm dây và các đầu nối.

Tiêu chuẩn

Dây TEBAOFLEX UL 3074 là vật liệu dây dẫn điện cho thiết bị gia dụng được chứng nhận UL.

Trong quy cách mua hàng, hãy nêu kiểu UL, cỡ ruột dẫn, cấp điện áp và nhiệt độ. Kèm theo yêu cầu nhận dạng sản phẩm và hồ sơ chứng nhận cần thiết.
