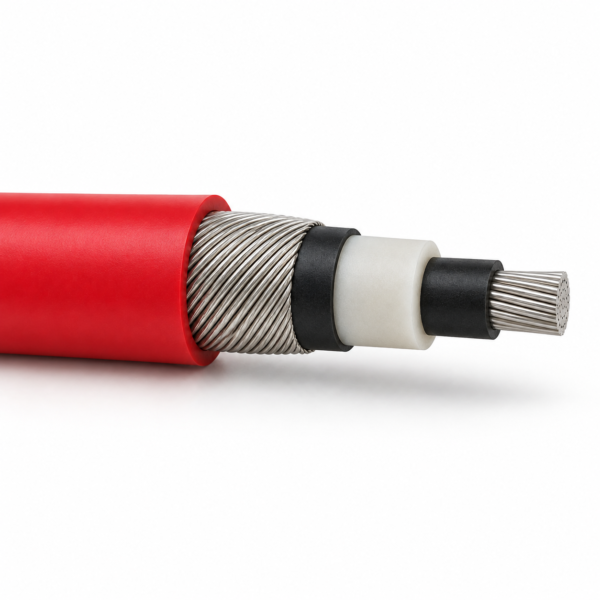

كابل (N)TMCGC11Y ذو التدريع لمعدات التبديل متوسطة الجهد، الغلاف على اليسار والمقطع المكشوف للموصل على اليمين على خلفية بيضاء
الكابلات الصناعية

كابل (N)TMCGC11Y أحادي العرق ذو تدريع لمعدات التبديل متوسطة الجهد

كابل (N)TMCGC11Y أحادي العرق ذو تدريع للجهد المتوسط لوصلات قصيرة بين معدات التبديل والمحولات: نحاس مطلي بالقصدير من الفئة 5، وعزل EPR، وتدريع من أسلاك النحاس المطلي بالقصدير، وغلاف PUR أحمر. عائلة التقنين في المصدر 3.6/6–18/30 كيلو فولت؛ وجداول تفصيلية لجهدي 6/10 و12/20 كيلو فولت أدناه.

اطلب عرض سعر
معلومات المنتج
نظرة عامة على المنتج

(N)TMCGC11Y كابل أحادي العرق ذو تدريع للجهد المتوسط، مخصص للوصلات القصيرة داخل غرف معدات التبديل أو المحولات حيث تحتاج مساحة الأطراف ونصف قطر انحناء المسار إلى عناية دقيقة. وتستخدم البنية المرفقة موصلاً رئيسياً دقيق الجدل من النحاس المطلي بالقصدير من الفئة 5، وعزل EPR بين طبقتين شبه موصلتين للتحكم في الإجهاد، وأسلاكاً واقية من النحاس المطلي بالقصدير مطبقة حلزونياً، وغلافاً خارجياً من PUR أحمر. ويورد كتالوج المصدر عائلة جهد من 3.6/6 إلى 18/30 كيلو فولت، ويعطي بيانات مقاسات كاملة لجهدي 6/10 و12/20 كيلو فولت تحديداً.

ابدأ الاختيار بجهد الدائرة ومقاس الموصل/السلك الواقي، ثم تحقق من المساحة المتاحة داخل الحاوية مقابل نطاق القطر الخارجي المُدرج. ويميّز المصدر بين المسار الثابت والحركة الحرة: فأنصاف أقطار الانحناء وحدود درجة الحرارة المحيطة تختلف بينهما. ولجدول التيار المعروض ترتيبه المرجعي الخاص في الهواء الحر، لذا يجب إعادة حساب تقنين الدائرة وفق التركيب الفعلي. تأكّد من ترتيب التدريع والتأريض وأبعاد التوصيل الطرفي ومعيار المشروع قبل الطلب.

المنتج المشابه في المظهر كابل الرافعة (N)TMCGCW11Y له بنية منشورة وتطبيق حركي مختلفان؛ اختر وفق التسمية الدقيقة والرسم. تصفّح نطاق الكابلات الصناعية للاطلاع على تصاميم طاقة مجاورة. راجع تبويب المواصفات الفنية للاطلاع على مصفوفة المقاسات المستندة إلى المصدر.

بناء

التركيب

تجمع بنية (N)TMCGC11Y بين موصل من النحاس المطلي بالقصدير، وطبقات شبه موصلة للتحكم في المجال، وعزل EPR، وأسلاك نحاسية واقية. والأسلاك الواقية من النحاس المطلي بالقصدير طبقة محددة منفصلة؛ فتأكّد من التصميم المطلوب للموصل الواقي ولتوصيل التدريع الطرفي في رسم المشروع.

بنية طبقات (N)TMCGC11Y
الطبقةبنية المصدر
السلوك الرئيسينحاس مطلي بالقصدير دقيق الجدل من الفئة 5، بمرجع DIN EN/IEC 60228
طبقة داخلية للتحكم في الإجهادطبقة مبثوقة شبه موصلة
العزلمركب EPR، وصف المصدر قائم على DIN VDE 0207-20
تدريع العزل الخارجيطبقة تدريع العزل شبه الموصلة
موصل الحمايةأسلاك من النحاس المطلي بالقصدير مطبقة حلزونياً
الغلاف الخارجيمركب PUR أحمر؛ ويورد المصدر مقاومة الزيت والأوزون والأشعة فوق البنفسجية والرطوبة

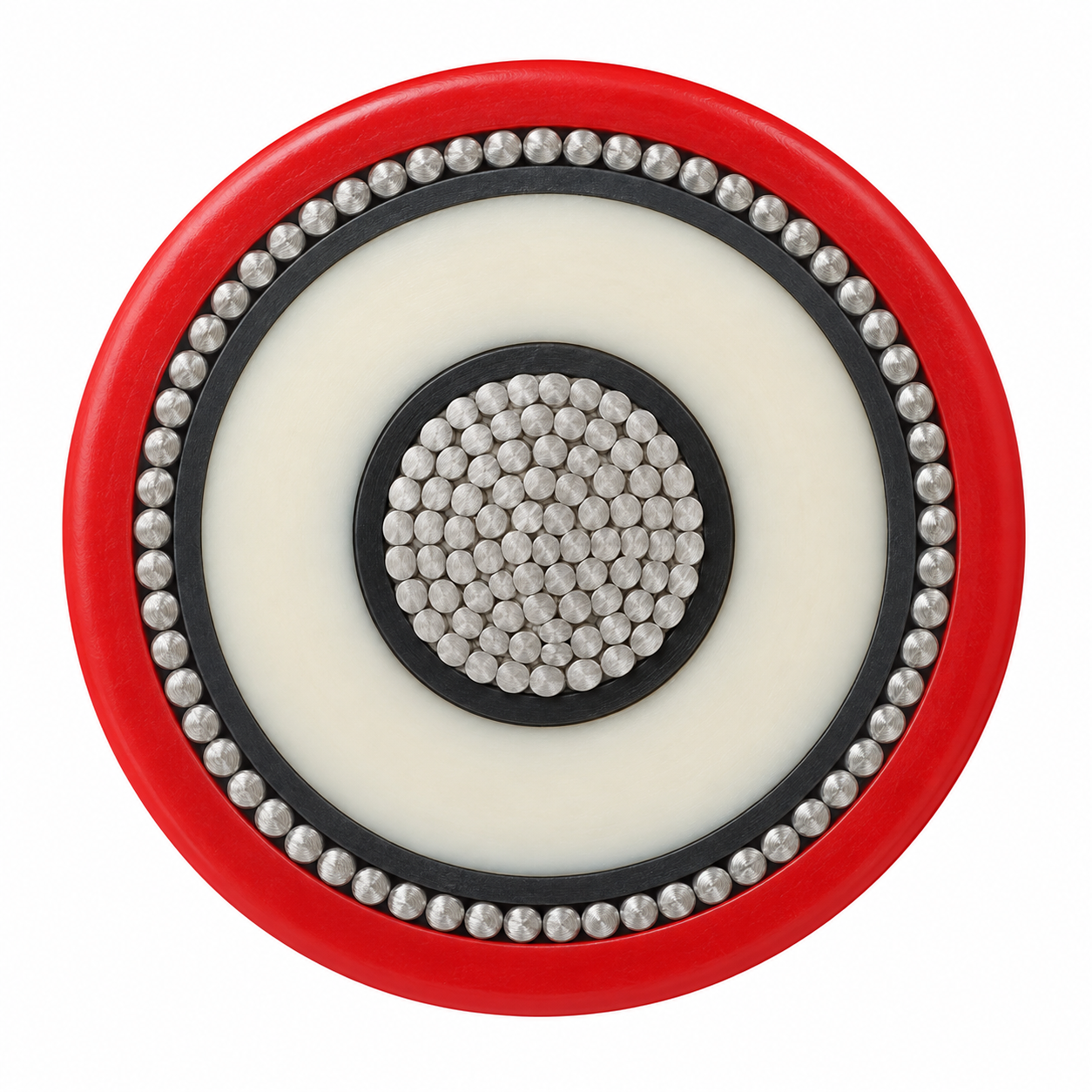

مقطع عرضي لبنية كابل (N)TMCGC11Y ذي التدريع لمعدات التبديل متوسطة الجهد يوضح الموصل والطبقات
رسم توضيحي لبنية كابل (N)TMCGC11Y أحادي العرق ذي التدريع لمعدات التبديل متوسطة الجهد؛ تحقق من البنية المطلوبة مقابل رسمها المعتمد.
التطبيقات

التطبيقات

استخدم بنية (N)TMCGC11Y كمرشّح للوصلات القصيرة متوسطة الجهد بين معدات التبديل والمحولات، خصوصاً حيث تكون مساحة الانحناء في مسار التوصيل ضيقة. وتحقق مما إذا كان المسار المركّب ثابتاً أم يتعرض لحركة؛ فالمصدر يعطي قيم درجة حرارة وانحناء مختلفة لهذين النوعين من الخدمة.

  • وصلات خلايا معدات التبديل وغرف المحولات بعد مراجعة الجهد والتيار وربط التدريع.
  • المسارات الصناعية الداخلية أو الخارجية حيث يطابق غلاف PUR الأحمر المحدد والمتطلبات البيئية نوع الخدمة الفعلي.
  • قارن كابل (N)TMCGCW11Y حيث يكون التطبيق وصلة رافعة أو وصلة معدات متحركة أخرى.

للحصول على عرض سعر، حدّد U₀/U ومقطع الموصل الرئيسي/السلك الواقي والطول ونوع خدمة الحركة وتخطيط التركيب وترتيب التوصيل الطرفي.

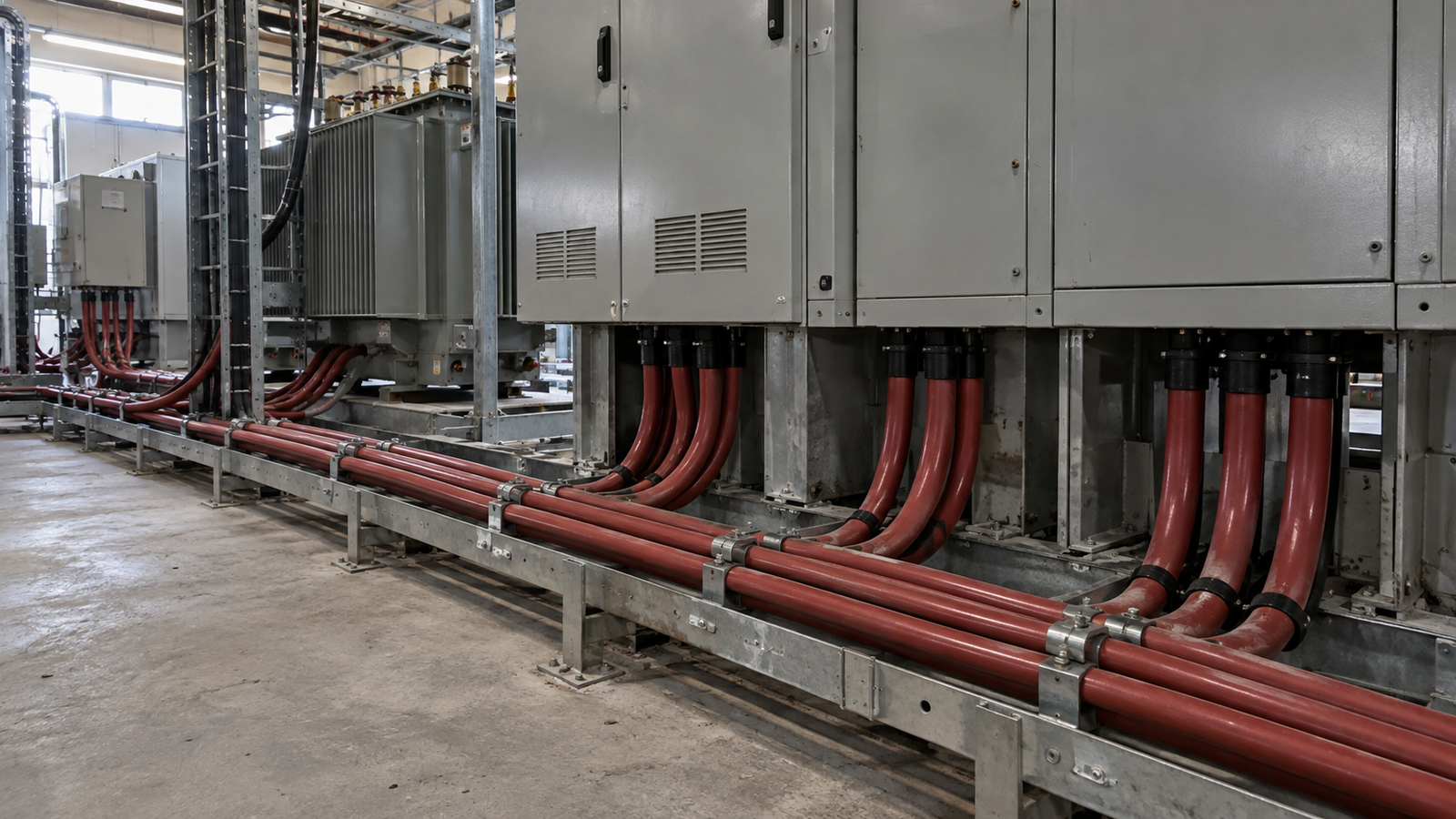

كابل (N)TMCGC11Y ذو التدريع لمعدات التبديل متوسطة الجهد، كابل أحادي العرق ممدود داخل معدات تبديل صناعية متوسطة الجهد
مشهد تطبيقي توضيحي لكابل (N)TMCGC11Y أحادي العرق ذي التدريع لمعدات التبديل متوسطة الجهد؛ يعتمد مسار الكابل النهائي والتوصيلات الطرفية على تصميم المعدات.
تحديد

المواصفات الفنية

تغطي التقنينات المرجعية في كتالوج (N)TMCGC11Y نطاق 3.6/6–18/30 كيلو فولت. أما جداول المقاسات المرفقة فتغطي 6/10 و12/20 كيلو فولت فقط. لا تفترض أن أي مقاس وارد في هذين الجدولين متاح عند كل جهد آخر.

مصفوفة التقنين الكهربائي لـ (N)TMCGC11Y في المصدر
U₀/U كيلو فولتأقصى U₀/U تشغيلي للتيار المتردد كيلو فولتأقصى U₀/U تشغيلي للتيار المستمر كيلو فولتاختبار التيار المتردد كيلو فولت
3.6/64.2/7.25.4/10.811
6/106.9/129/1817
8.7/1510.4/1813.5/2724
12/2013.9/2418/3629
14/2517.3/3022.5/4536
18/3020.8/3627/5443
حدود الاختيار الحرارية والميكانيكية لـ (N)TMCGC11Y
المعلمةالقيمة في المصدر
درجة الحرارة المحيطة للتركيب الثابت−40 إلى +90 درجة مئوية
درجة الحرارة المحيطة للتشغيل المرن−35 to +80 °C
أقصى درجة حرارة للموصل90 درجة مئوية
درجة حرارة الموصل عند قصر الدائرة250 °C
الحمل الشدّي15 نيوتن/مم² من الموصل
الانحناء الثابت≥6 × القطر الخارجي
انحناء الحركة الحرة≥10 × القطر الخارجي

مرجع مقاسات (N)TMCGC11Y 6/10 كيلو فولت في الكتالوج

بيانات مقاسات (N)TMCGC11Y 6/10 كيلو فولت وسعة التيار في الكتالوج
الطراز + المقاسأقصى مقاومة للموصل أوم/كمالقطر الخارجي الاسمي للعزل ممالقطر الخارجي للكابل ممكجم/كم تقريباًسعة التيار المرجعية أمبير
(N)TMCGC11Y 1 × 25/16 مم² 6/10 كيلو فولت0.79514.521–23730135
(N)TMCGC11Y 1 × 35/16 مم² 6/10 كيلو فولت0.56516.022–24860169
(N)TMCGC11Y 1 × 50/16 مم² 6/10 كيلو فولت0.39317.024–261045207
(N)TMCGC11Y 1 × 70/16 مم² 6/10 كيلو فولت0.27719.026–281290268
(N)TMCGC11Y 1 × 95/16 مم² 6/10 كيلو فولت0.21020.527–291545328
(N)TMCGC11Y 1 × 120/16 مم² 6/10 كيلو فولت0.16422.029–311820383
(N)TMCGC11Y 1 × 150/25 مم² 6/10 كيلو فولت0.13224.031–332170444
(N)TMCGC11Y 1 × 185/25 مم² 6/10 كيلو فولت0.10826.033–352515510
(N)TMCGC11Y 1 × 240/25 مم² 6/10 كيلو فولت0.081728.036–383085607

مرجع مقاسات (N)TMCGC11Y 12/20 كيلو فولت في الكتالوج

بيانات مقاسات (N)TMCGC11Y 12/20 كيلو فولت وسعة التيار في الكتالوج
الطراز + المقاسأقصى مقاومة للموصل أوم/كمالقطر الخارجي الاسمي للعزل ممالقطر الخارجي للكابل ممكجم/كم تقريباًسعة التيار المرجعية أمبير
(N)TMCGC11Y 1 × 25/16 مم² 12/20 كيلو فولت0.79518.025–27925135
(N)TMCGC11Y 1 × 35/16 مم² 12/20 كيلو فولت0.56519.026–281065169
(N)TMCGC11Y 1 × 50/16 مم² 12/20 كيلو فولت0.39320.527–291250207
(N)TMCGC11Y 1 × 70/16 مم² 12/20 كيلو فولت0.27722.029–311520268
(N)TMCGC11Y 1 × 95/16 مم² 12/20 كيلو فولت0.21024.031–331790328
(N)TMCGC11Y 1 × 120/16 مم² 12/20 كيلو فولت0.16425.533–352075383
(N)TMCGC11Y 1 × 150/25 مم² 12/20 كيلو فولت0.13227.535–372455444
(N)TMCGC11Y 1 × 185/25 مم² 12/20 كيلو فولت0.10829.537–392815510
(N)TMCGC11Y 1 × 240/25 مم² 12/20 كيلو فولت0.081731.539–413350607

تستند أرقام التيار المرجعية إلى موصل عند 90 درجة مئوية، ودرجة حرارة محيطة 30 درجة مئوية، وهواء حر، وطريقة التركيب F وفق IEC 60364-5-52، وثلاثة موصلات محمّلة في ترتيب مثلثي. تأكّد من خفض التقنين والربط ونوع خدمة عطل التأريض للدائرة الفعلية. وتُعرض مقاومة الموصل بوحدة أوم/كم عند 20 درجة مئوية.

المعايير

المعايير

تشمل المراجع التصميمية لـ (N)TMCGC11Y كلاً من DIN VDE 0250-813 و DIN EN/IEC 60228 للموصل النحاسي من الفئة 5، و DIN VDE 0207-20 لمركب EPR، و DIN VDE 0298-4 لخفض التقنين، و DIN EN/IEC 60811-404 لاختبار مقاومة الزيت، و DIN EN/IEC 60332-1-2 لسلوك اللهب لكابل واحد. وتظهر جهود اختبار التيار المتردد لكل درجة جهد مقنن في المواصفات الفنية.

حدّد طبعة المشروع المنطبقة واختبارات القبول ونظام الأطراف والوثائق المسلَّمة مع رسم البنية النهائي.
