SJOOW-Kabel 300V für ortsveränderliche Stromversorgung

SJOOW-Kabel ist eine flexible Leitung für leichte Beanspruchung mit 300 V für ortsveränderliche Anschlüsse im Innen- und Außenbereich, die Öl, Wasser, Feuchtigkeit, Witterung und wiederholter Handhabung ausgesetzt sind. Der vorliegende Aufbau verwendet vollständig weichgeglühte verseilte blanke Kupferleiter, farbkodierte EPDM-Isolierung für 90 °C und einen ölbeständigen Mantel.

Die Kurzbezeichnung hilft, den vorgesehenen Aufbau zu erkennen: S steht für Serviceleitung, J bezeichnet die Klasse für leichte Beanspruchung mit 300 V, die beiden Buchstaben O geben eine ölbeständige Isolierung und einen ölbeständigen Außenmantel an, und W kennzeichnet den witterungs- und wasserbeständigen Einsatz. Der vorliegende Bereich umfasst 18 bis 10 AWG, mit zwei-, drei- und vieradrigen Farbschemata, die im Reiter Aufbau dargestellt sind.

SJOOW wird für ortsveränderliche Werkzeuge, kleine Motoren, Pumpen, Geräte, Verlängerungsgarnituren und temporäre industrielle Stromversorgung eingesetzt, wenn eine flexible Leitung mit 300 V geeignet ist. Es ist kein direkter Ersatz für eine Leitung mit 600 V: Vergleichen Sie das SOOW 600 V Kabel für ortsveränderliche Stromversorgung – wenn der Stromkreis oder das Gerät die höhere Spannungsklasse erfordert. Senden Sie AWG-Größe, Leiterzahl, erforderliche Länge, Laststrom, Stecker oder Anschluss, Umgebung sowie Anforderungen an Listung und Kennzeichnung für ein technisches Angebot.

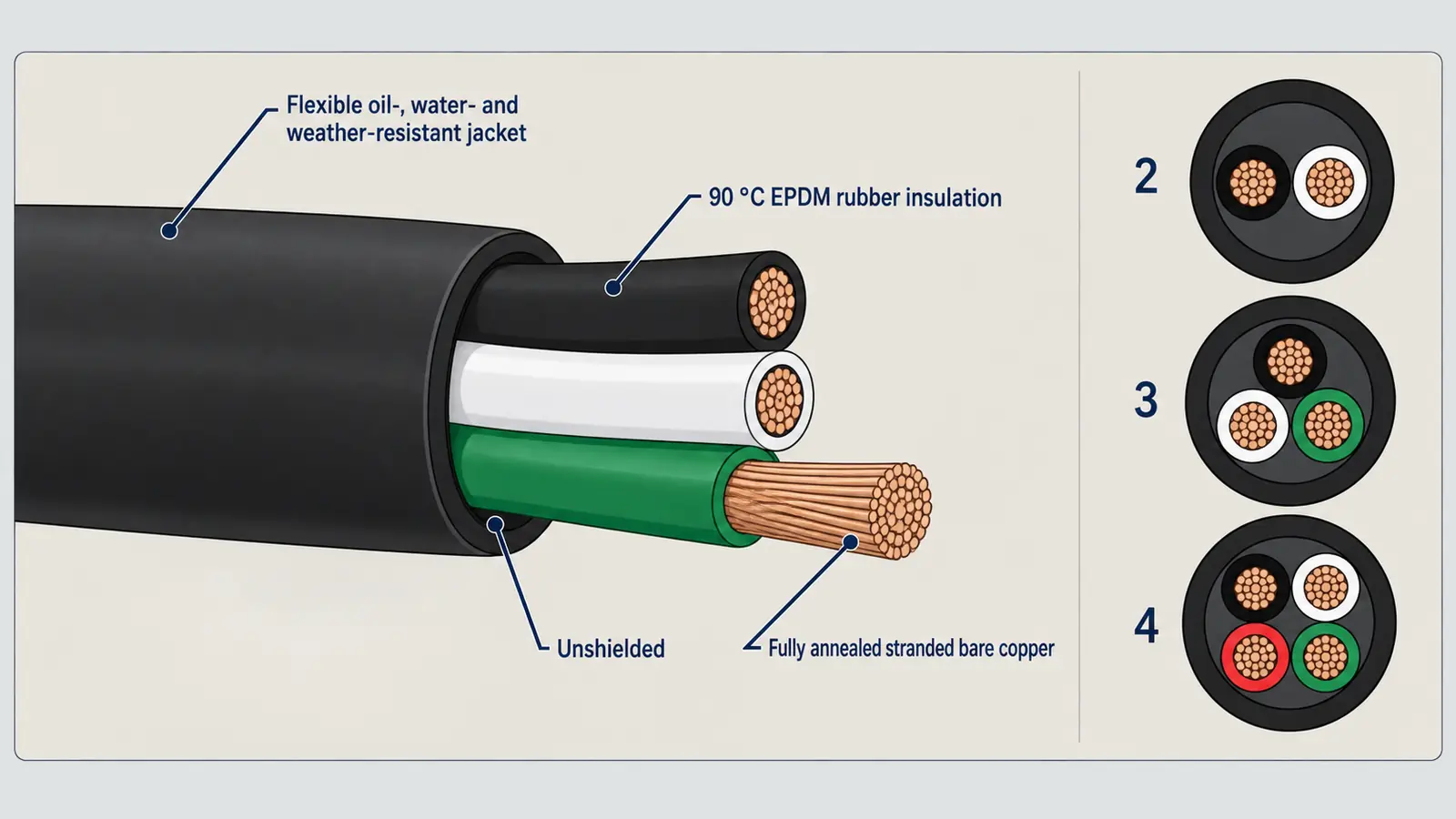

Aufbau des SJOOW-Kabels

Aderfarbcode

Endgültige Verseilung, Isolierungs- und Manteldicke, Farbfolge, Bedruckung, Außendurchmesser und Gewicht richten sich nach dem angebotenen Querschnitt und der Leiterzahl.

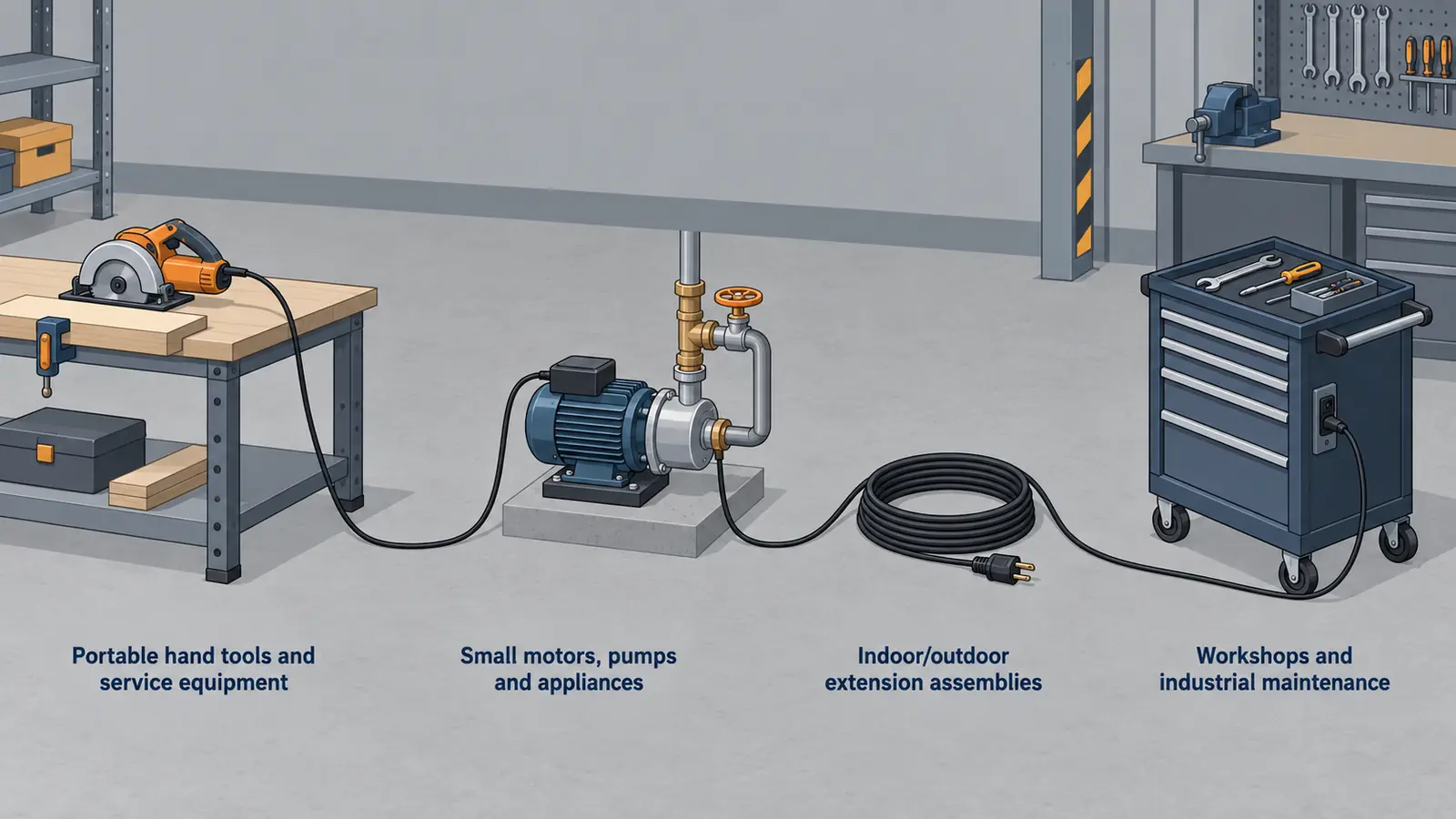

Anwendungen

Die SJOOW-Leitung für ortsveränderliche Stromversorgung wird gewählt, wenn ein hochflexibles 300-V-Kabel der Handhabung im Innen- oder Außenbereich sowie der Einwirkung von Öl, Wasser, Feuchtigkeit, Witterung und Sonnenlicht standhalten muss.

• Ortsveränderliche Handwerkzeuge und Serviceausrüstung
• Kleine Motoren, Pumpen und Geräte
• Verlängerungsleitungen und temporäre Stromversorgungsgarnituren für den Innen- und Außenbereich
• Werkstätten, Baustellenversorgung und industrielle Instandhaltung
• Geräte, die eine flexible Leitung für leichte Beanspruchung erfordern

Die bereitgestellten Daten beschreiben gute Zugfestigkeits-, Dehnungs- und Alterungseigenschaften zusammen mit hoher Flexibilität. Bemessen Sie das Kabel nach Gerätelast, zulässiger Strombelastbarkeit, Spannungsfall, Gesamtlänge des Stromkreises, Umgebungsbedingungen und Bemessungswerten der Anschlüsse. Der in den Technischen Daten gezeigte Wert von 10 A gehört zum vorliegenden Beispiel mit 18 AWG und zwei Leitern und darf nicht auf jede SJOOW-Ausführung angewendet werden.

Technische Daten SJOOW 300 V

Vorliegendes Beispiel 18 AWG mit zwei Leitern

Der Außendurchmesser von 0.285 in und der Wert von 10 A gelten für die konkrete Ausführung mit 18 AWG und zwei Leitern, die im bereitgestellten Screenshot gezeigt wird. Abmessungen und Strombelastbarkeit ändern sich mit AWG-Größe, Leiterzahl, Verlegung, Umgebungstemperatur und den anwendbaren elektrotechnischen Vorschriften.

SJOOW – Querschnitts- und Leiterzahlbereich

Jeder nachstehende Querschnitt wird in 2-, 3-, 4- und 5-adriger Ausführung gefertigt. Wo eine Strecke 600 V statt der Bemessung 300 V für leichte Beanspruchung erfordert, sind dieselben Querschnitte als SOOW erhältlich.

Angegebene Zertifizierungsreferenzen: UL 62, Kategorie ZJCZ Flexible Cord, Zertifikat UL-US-2449012-4; CSA C22.2 No. 49, Kategorie ZJCZ7, Zertifikat UL-CA-2437036-5. Vor Lieferung Gültigkeit, Hersteller und Geltungsbereich für den angebotenen Typ prüfen. Eine UL-Kennzeichnung ist nur im bestätigten Zulassungsumfang zulässig.

Strombelastbarkeit, Leiterverseilung und Abmessungen

Die Leiterverseilung folgt UL 62. Jeder Querschnitt des SJOOW-Programms ist bündelverseilt, was der Leitung für leichte Beanspruchung ihre Handhabungseigenschaften bei 300 V verleiht.

Die beiden Strombelastbarkeitsspalten richten sich nach den stromführenden Leitern und nicht allein nach der Aderzahl. Die Spalte für 3 Leiter gilt für eine Leitung mit 3 stromführenden Leitern sowie eine 4-adrige Leitung, wenn nur drei Adern Strom führen. Die Spalte für 2 Leiter gilt für eine Leitung mit 2 stromführenden Leitern sowie eine 3-adrige Leitung, wenn nur zwei Adern Strom führen. Der Schutzleiter wird nicht mitgezählt. Ein Neutralleiter, der nur den Unsymmetriestrom eines ansonsten ausgeglichenen Stromkreises führt, kann nach den anwendbaren Vorschriften ausgenommen sein; bei Oberschwingungen und abweichenden Schaltungen sind die genauen Regeln zu prüfen.

Führen vier bis sechs Leiter Strom, nennt NEC 400.5 eine Reduzierung je Leiter auf 80 Prozent des Tabellenwerts — im angegebenen Beispiel ergibt SOOW 12 AWG mit vier stromführenden Leitern 16 A statt 20 A. Die Werte beziehen sich auf 30 °C Umgebung; bei höheren Temperaturen sind die zugehörigen Korrekturfaktoren anzuwenden. Es handelt sich um auf die angegebene Vorschriftenbasis bezogene Werte, nicht um eine zusätzliche TEBAOFLEX-Leistungsgarantie. Maßgeblich ist die geltende Ausgabe am Einsatzort.

Nenn-Außendurchmesser und Versandgewicht hängen von der Leiterzahl und der fertigen Ausführung ab und werden daher bei der Angebotserstellung anhand der Fertigungszeichnung bestätigt, statt hier als einzelner Wert veröffentlicht zu werden. Das eine auf dieser Seite veröffentlichte Beispiel — eine Ausführung mit 18 AWG und zwei Leitern bei 0.285 in — betrifft ausschließlich diese konkrete Konfiguration.

Normen und Konformität

Geben Sie die geforderte Listung, Zulassung, Kabelkennzeichnung, Normausgabe und Dokumentation für den Zielmarkt in der Angebotsanfrage an, damit diese dem angebotenen Aufbau zugeordnet werden können.
