Cable minero apantallado Type 441.1 Clase 2 1.1/1.1 kV

Cable minero Type 441.1 Clase 2 para servicio de 1.1 kV

Cable minero Type 441.1 Clase 2 Es un cable apantallado de 1.1/1.1 kV para uso general en minas fuera de aplicaciones de carbón subterráneas, según la ficha técnica suministrada. Es una página de producto de baja tensión concreta, no un listado general de Type 441: la fuente da una sola designación de tensión, una construcción de Clase 2 y sus propias tablas de sección, diámetro y masa.

La construcción combina tres conductores de potencia flexibles de cobre estañado, tres conductores de tierra intersticiales y un piloto central. El aislamiento de potencia es EPR R‑EP‑90 de Clase 2 con capa semiconductora; los conductores se colocan sobre una cuna semiconductora. Los conductores de tierra no están aislados y el conjunto se completa con lecho de elastómero semiconductor, trenza de refuerzo de trama abierta y cubierta exterior de elastómero de servicio pesado.

La selección debe comenzar por la alimentación de la máquina de 1.1 kV y la sección del conductor, y después pasar a las condiciones de entrada, soporte y manipulación del cable. La ficha técnica registra una tensión de ensayo de 4.2 kV, pero no proporciona capacidad de corriente, radio de curvatura, carga de tracción ni velocidad de desplazamiento. Esos datos deben figurar en la RFQ específica del equipo.

Para alimentadores adyacentes de dragalinas de cantera de alta tensión y cables enrollables subterráneos de baja tensión para cargadores, compare estas construcciones: Cable minero Tipo 633 / 633-ECC 19/33 kV (para alimentadores de subestaciones móviles, palas y dragalinas a cielo abierto de extra alta tensión de 19/33 kV); Cable para cargador minero NTSKCGWÖU 0.6/1 kV (para enrollado en tambor estabilizado contra torsión de 0.6/1 kV en cargadores subterráneos). Confirme la tensión de fase, la topología de continuidad del piloto y el radio de curvatura dinámico antes de realizar el pedido.

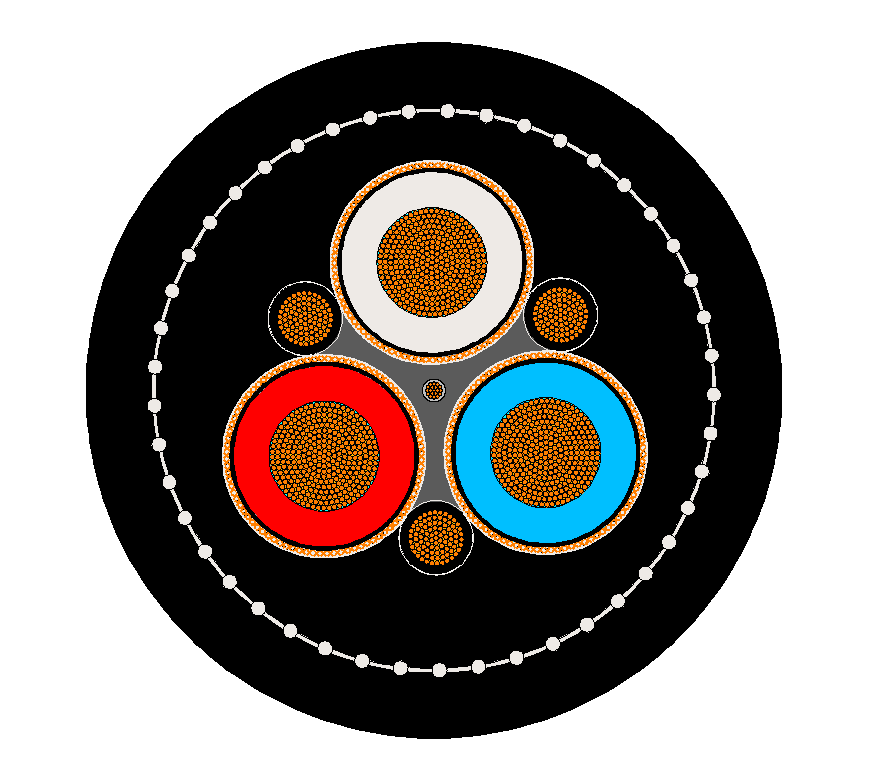

Type 441.1 Clase 2 arreglo de pantalla

Esta variante de Type 441.1 utiliza un montaje en pantalla compacta con tres núcleos de potencia, núcleos de tierra intersticiales y un piloto extensible central. La designación de Clase 2 y la calificación 1.1/1.1 kV deben permanecer visibles en cada referencia cruzada de tamaño.

La sección transversal suministrada se coloca aquí porque las posiciones de tierra y piloto son parte de la identidad del producto. La continuidad de terminación y detección debe revisarse contra el diseño de la máquina.

Límite de aplicación Type 441.1 Class 2

La fuente describe el Type 441.1 para uso general en minas, excepto en minas de carbón subterráneas, donde se requieren conductores apantallados y refuerzo. Este límite es importante al comparar este producto de 1,1 kV con otras familias de cables de alimentación minera.

• Instalaciones generales de minas fuera del servicio subterráneo de minas
• Minas subterráneas o abiertas que necesitan núcleos y refuerzos analizados, como se indica en la fuente
• Rutas de cable de equipo móvil donde se especifica un arreglo de tres o un piloto
• Confirme el voltaje de la máquina, espacio de entrada de cable, terminación de detección y manipulación mecánica antes de la sustitución

La ficha no indica clasificaciones de resistencia al agua, al aceite o a los rayos UV, ni un radio mínimo de curvatura. No convierta la descripción de la aplicación en una garantía ambiental o mecánica más amplia.

Cable minero apantallado Type 441.1 Clase 2 1.1/1.1 kV — datos técnicos

Los valores dimensionales y eléctricos siguientes se transcriben del PDF suministrado para el cable Type 441.1 Clase 2. Las tablas se conservan por tensión, opción de pantalla o sección de construcción tal como aparecen en la fuente. Los códigos de pedido de la fuente se incluyen cuando están presentes en la tabla extraída; las celdas de origen vacías no reciben valores nuevos.

Utilice conjuntamente la sección adecuada, las dimensiones del conductor, el espesor del aislamiento o la cubierta, el diámetro nominal y la masa. La fuente no establece para este producto un valor universal de capacidad de corriente, radio de curvatura, carga de tracción o velocidad de desplazamiento.

TYPE 441.1 — 1.1/1.1 kV CLASE 2 — núcleos de potencia, tierra y piloto

TYPE 441.1 - CUBIERTA Y MASA

Se transcribieron tablas técnicas de 2 de la hoja de datos suministrada; confirmar la selección final contra el programa original de cable PDF y proyecto.

Type 441.1 Class 2 referencias fuente

Este producto se mantiene separado de la página Type 441 Class 1 de mayor tensión porque los documentos fuente definen diferentes clases y rangos de tensión.

Consulte la designación exacta Type 441.1 Class 2 en el RFQ y solicite la documentación de inspección o prueba aplicable con el programa de cable.
