Cavo MGT – Filo di collegamento mica-vetro per alte temperature 450°C / 538°C

Costruzione

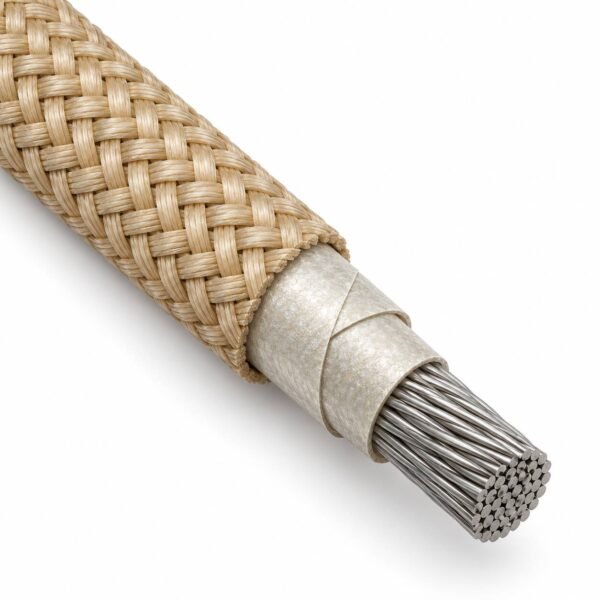

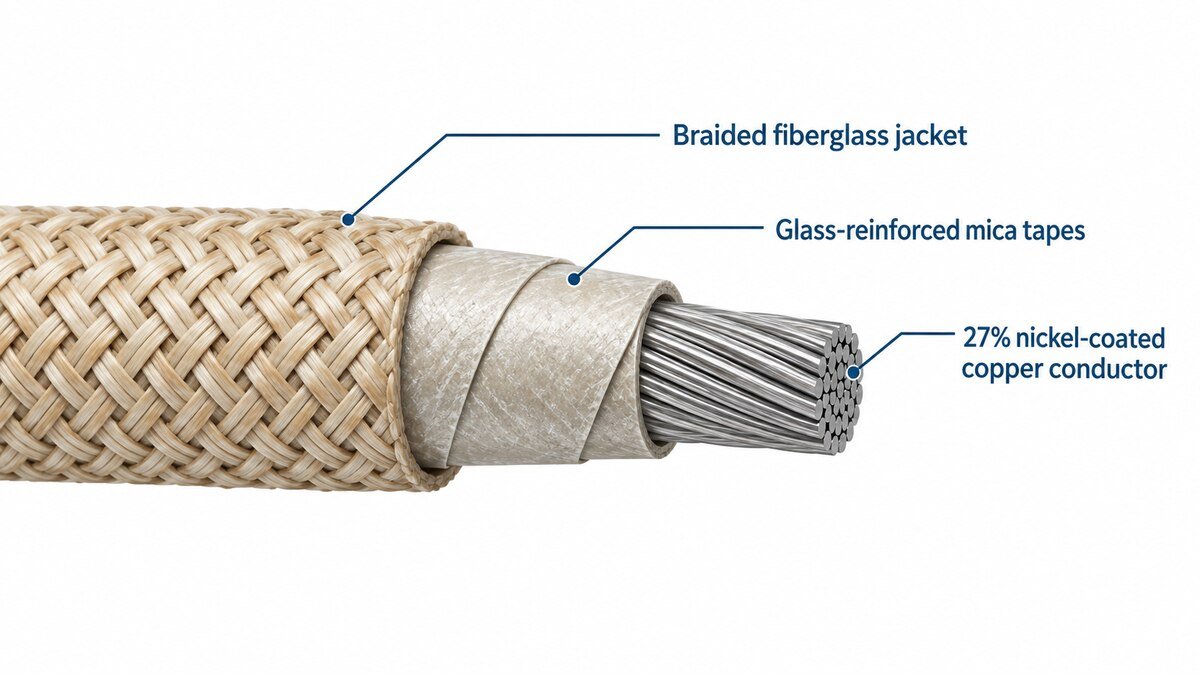

L'MGT è una costruzione avvolta a nastro e non estrusa, e questo solo dato spiega gran parte del suo comportamento. La mica è un minerale; non rammollisce, non fonde e non carbonizza alle temperature che distruggono ogni polimero a catalogo. Il compromesso è che il nastro di mica non possiede alcuna resistenza meccanica propria, per cui la costruzione consiste in realtà in tre funzioni svolte da tre strati diversi.

Il 27% non è un dettaglio di arrotondamento. Il rivestimento di nichel è specificato come percentuale del peso del conduttore, ed è il forte rivestimento al 27% impiegato sull'MGT a reggere a 450 °C. Il rivestimento al 2%, diffuso sui fili per 250 °C — TGGT compreso —, è una specifica diversa per un limite diverso. Se un'offerta non indica la percentuale di rivestimento, non è ancora comparabile.

Perché è la treccia a determinare la maneggevolezza del filo

Un'anima nastrata con mica, da sola, è rigida, fragile e non tirabile. È la treccia di vetro impregnata a trasformarla in qualcosa che un installatore può far passare attraverso la parete di un forno. Essa definisce anche il raggio minimo di curvatura, che va da circa 0.6 in su 24 AWG a 5.66 in su 4/0 — curvando più stretto di così i nastri di mica possono fessurarsi dentro una guaina che dall'esterno appare ancora perfetta.

In che cosa l'MGT si differenzia da un filo in fluoropolimero

PTFE, PFA e FEP sono estrusi e offrono quindi una parete liscia, sottile e dimensionalmente precisa. L'MGT è avvolto, perciò la sua parete è più spessa e la sua superficie è testurizzata. Si accettano un diametro esterno maggiore e un filo più rigido e in cambio si ottengono circa 200 °C di margine in più. Per il ragionamento alla base di questo compromesso e per capire perché di norma è la nichelatura del conduttore a limitare un filo prima del suo isolamento, vedere che cosa garantisce realmente una classe di isolamento a 200 °C.

Applicazioni

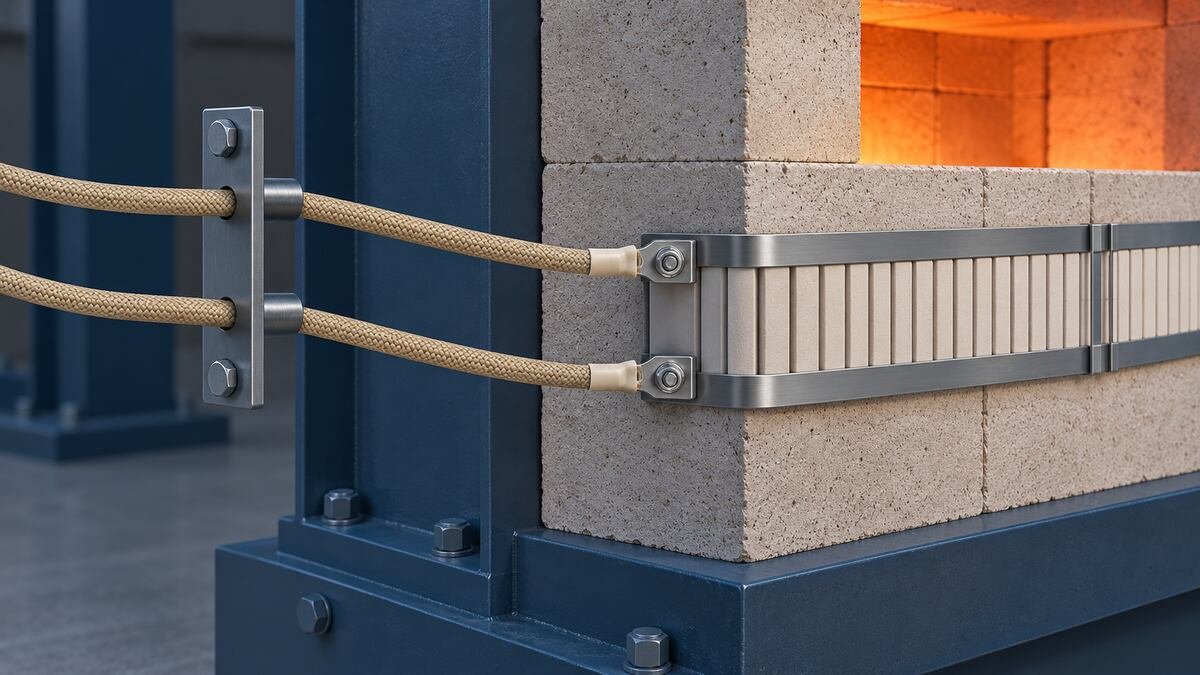

L'MGT è un filo di collegamento per apparecchi e motori destinato ai luoghi in cui la temperatura ambiente è il problema progettuale. Entra nel cablaggio interno di apparecchi di riscaldamento domestici, commerciali e industriali, di forni di cottura e di apparecchi per cucina, nonché nei circuiti di comando e di potenza a essi collegati, ovunque alta temperatura e abrasione si presentino insieme.

Attrezzature per cui è progettato questo filo

Quando l'MGT non è la scelta adatta

• Tutto ciò che si muove in continuo. Si tratta di filo di collegamento e cablaggio interno fisso. Una costruzione in mica avvolta non è un cavo per flessione continua — per il movimento ripetuto utilizzare invece un cavo siliconico o una costruzione flessibile appositamente realizzata.
• Circuiti in servizio bagnato. La treccia di vetro è impregnata, non sigillata. Dove l'umidità è costante, riesaminare la costruzione prima di specificarla.
• Impiego a 250 °C o al di sotto. Si sta pagando un margine che non verrà mai utilizzato. Filo TGGT a 250 °C è la risposta più economica e più flessibile e, al di sotto di 200 °C, un filo in silicone con treccia di fibra di vetro è di norma la scelta giusta.

MGT o TGGT?

Questi due prodotti si ordinano dagli stessi fornitori, compaiono negli stessi cataloghi e su un disegno si somigliano, per cui vengono sostituiti l'uno con l'altro per errore. Non sono intercambiabili.

Dati tecnici

Valori nominali in sintesi

Temperatura — UL

450 °C

Temperatura — classificazione di fabbrica

538 °C, non UL. UL non classifica questa costruzione oltre 450 °C; i due numeri non sono intercambiabili e una specifica dovrebbe indicare quale dei due intende.

Tensione

300 V (costruzione style 5128) o 600 V (costruzione style 5107)

Sezioni

da 24 AWG a 6 AWG a 300 V; da 24 AWG a 4/0 AWG a 600 V

Conduttore

Rame ricotto a corda flessibile, nichelato al 27%, ASTM B355 / B8 / B173 / B174

Fiamma

Prova alla fiamma VW-1 sulle costruzioni specificate; riferimento costruttivo CSA AWM I A/B FT1

Riferimento per la portata di corrente

NEMA WC 73-2000 per le costruzioni corrispondenti

MGT 450 °C / 600 V — dati dimensionali

MGT 450 °C / 300 V — dati dimensionali

Materiali conduttori e cordature alternativi — compreso il nichel Grade A massiccio o cordato — sono disponibili su ordinazione. Versioni multiconduttore e armatura in acciaio inossidabile sono realizzate su richiesta.

Norme

Che cosa indicano qui i numeri di style

Un numero di style UL AWM fissa isolamento, temperatura e tensione in un unico codice, ed è per questo che una specifica di acquisto che indica lo style è più rapida e più sicura di una che descrive la costruzione a parole. TEBAOFLEX realizza l'MGT secondo i requisiti costruttivi dei seguenti style.

Queste sono le norme secondo cui questa costruzione è progettata e fabbricata. L’ambito di certificazione per uno specifico style è confermato per ordine — inviare il numero di style con la richiesta e confermeremo quale documentazione può essere emessa prima dell’impegno.

450 °C e 538 °C sono due affermazioni diverse

450 °C è la classificazione portata dagli style UL AWM. 538 °C è una classificazione di fabbrica per la stessa famiglia costruttiva e si colloca al di fuori degli style UL. Entrambi i numeri circolano nei cataloghi dei fornitori, spesso nella stessa frase, e una specifica che si limita a indicare 538 °C UL chiede qualcosa che non esiste. Se il documento di progetto richiede una temperatura classificata da terzi, deve essere redatto con riferimento a 450 °C.

Documentazione fornita con l’ordine

• Confermare nella specifica d’acquisto il numero di style richiesto, la tensione, la misura ed eventuali marcature sulla guaina
• Richiedere i rapporti su conduttore, isolamento, dimensioni e prova di fiamma dove il progetto li richieda
• Indicare prima della produzione eventuali requisiti di ispezione di terza parte, prove presenziate, distinta tamburi, stampigliatura personalizzata o imballaggio
