Dawai TGGT — wayar sambungan PTFE-kaca suhu tinggi 250°C, 300/600 V

Binaan

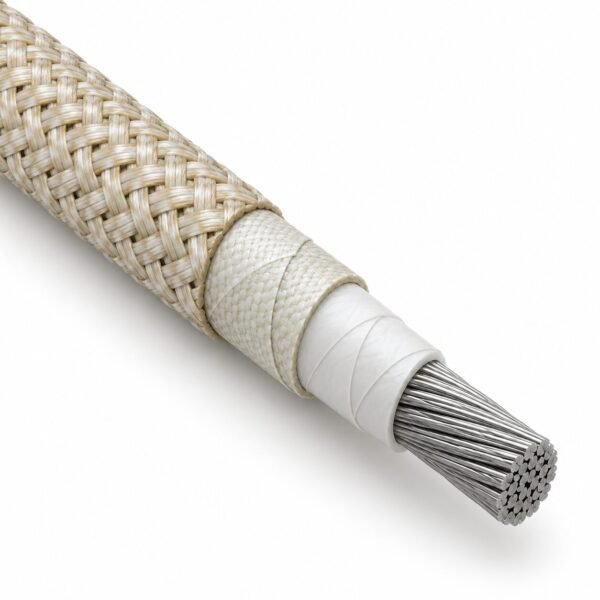

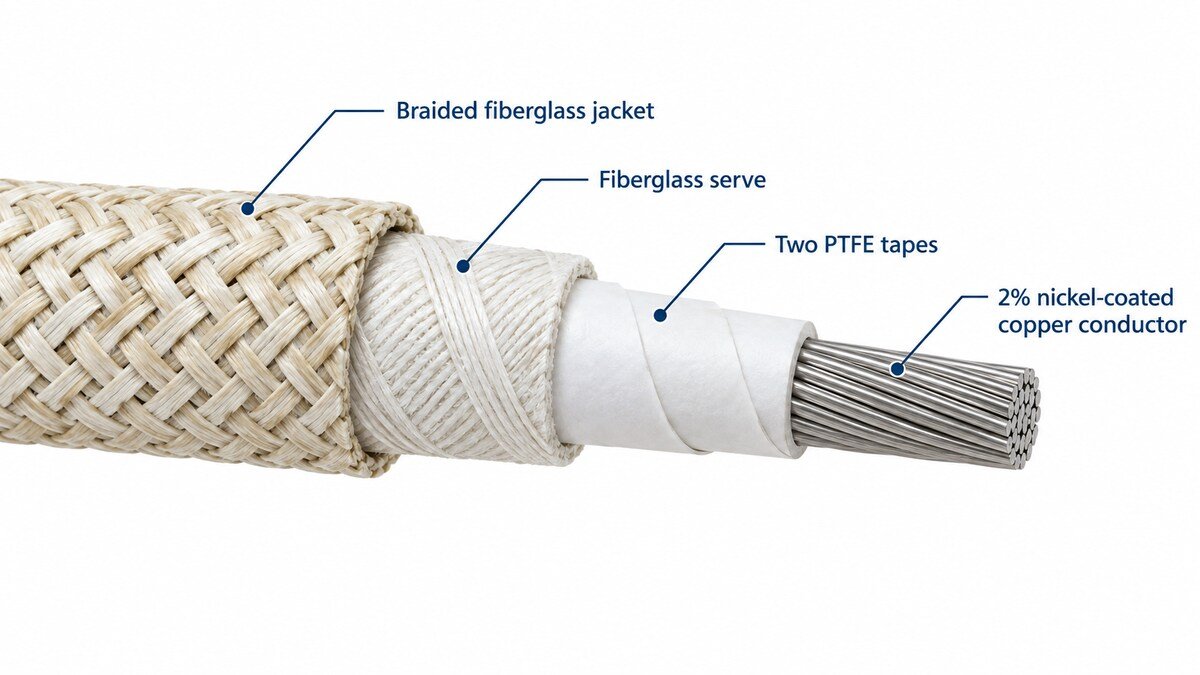

Namanya ialah spesifikasinya. TGGT ialah Teflon, kaca, kaca, Teflon — komposit empat lapisan yang setiap lapisannya tidak melakukan lebih daripada satu tugas, dan itulah sebabnya ia kekal utuh dalam keadaan yang memusnahkan dawai bertebat ekstrusi.

2% nikel di sini, 27% pada MGT. Kedua-dua dawai menggunakan tembaga bersadur nikel, tetapi berat saduran mengikut suhu yang perlu ditanggung oleh pengalir, bukan keluarga produk. Dawai 250 °C tidak memerlukan — dan tidak sepatutnya diberi harga seolah-olah ia memerlukan — saduran tebal yang menjadi sandaran dawai 450 °C.

Mengapa dinding penebat dililit, bukan diekstrusi

Dawai PTFE yang diekstrusi memberikan dinding penebat yang lebih licin dan lebih tepat. Dinding yang dililit pita pula memberikan sesuatu yang tidak mampu diberikan oleh ekstrusi: lapisan yang boleh bergerak sedikit antara satu sama lain semasa dawai dilenturkan dalam keadaan panas, tanpa dielektrik terbelah. Itulah sebabnya TGGT bertahan dalam kitaran haba pada peralatan yang dihidup dan dimatikan setiap hari selama bertahun-tahun.

Membaca julat saiz dengan betul

Saiz yang tersedia mengikut style UL dan bukan nama produk: style 5256 meliputi 18 AWG hingga 2 AWG, manakala style 5251 bermula pada 1/0 AWG dan lebih besar. Spesifikasi yang menyebut TGGT tanpa menyebut style biasanya masih boleh disebut harga, tetapi menyatakan style menghapuskan satu pusingan pertanyaan. Mengenai asas pemikiran di sebalik kadaran suhu secara umum, lihat apa yang sebenarnya dijamin oleh kadaran penebatan 200 °C.

Aplikasi

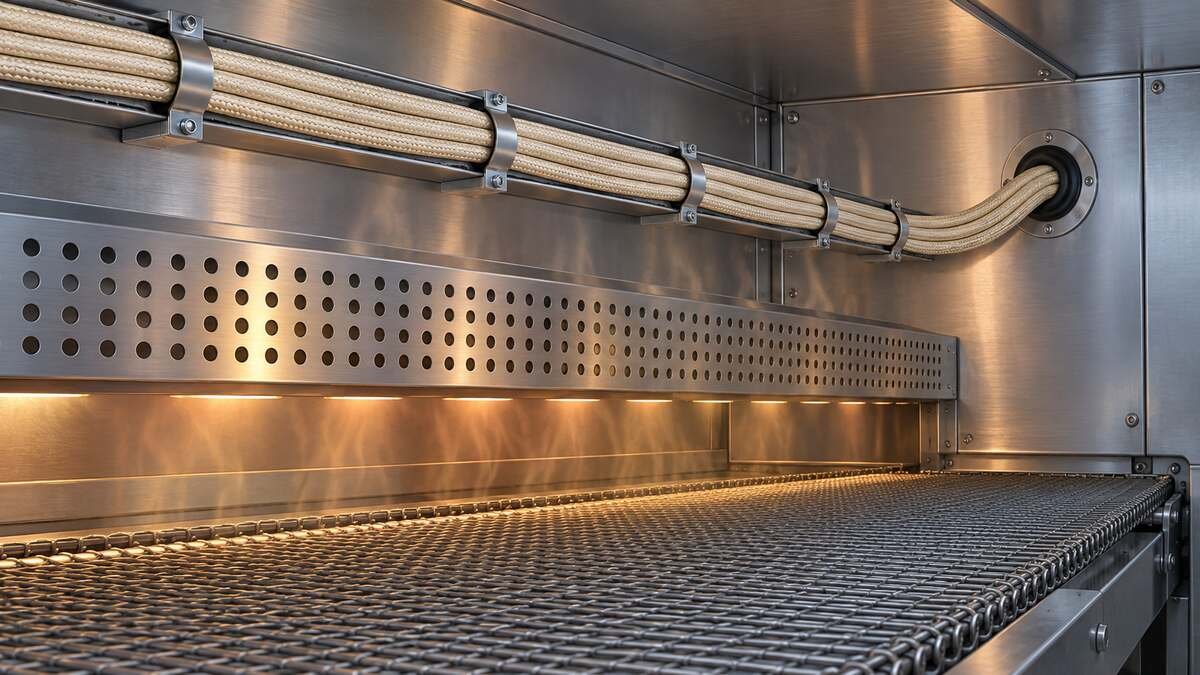

TGGT ialah wayar sambungan radas dan motor untuk pendawaian dalaman peralatan pemanas domestik, komersial dan industri, peralatan memasak, serta litar kawalan dan kuasa yang disambungkan kepadanya — di mana-mana suhu tinggi dan lelasan hadir serentak dan litar itu juga mungkin lembap.

Peralatan yang menjadi tujuan pembinaan dawai ini

Keadaan apabila TGGT tidak sesuai

• Melebihi 250 °C. PTFE mula terurai melebihi kira-kira 300 °C, dan asapnya ialah bahaya kesihatan yang sebenar, bukan nota kaki prestasi. Melebihi 250 °C, jawapannya ialah wayar sambungan mika-kaca MGT pada 450 °C.
• Lenturan berterusan. Ini ialah wayar sambungan dan pendawaian dalaman tetap, bukan kabel untuk lenturan.
• Pendawaian panel dan peralatan biasa di bawah 200 °C. A dawai penyambung silikon atau dawai penyambung PTFE akan lebih murah, lebih fleksibel dan memadai sepenuhnya.

TGGT atau MGT?

Kedua-duanya dijual sebagai wayar sambungan suhu tinggi, kedua-duanya menggunakan tembaga bersadur nikel dan jalinan kaca bertepu, dan kedua-duanya kerap ditukar ganti secara tersilap. Garis pemisahnya ialah suhu, dan garis kedua ialah kelembapan.

Spesifikasi

Kadaran secara ringkas

Suhu

250 °C, basah dan kering

Voltan

600 V; binaan 300 V tersedia mengikut style

Saiz

18 AWG hingga 4/0 AWG, mengikut style

Pengalir

Tembaga tarik lembut berlembar fleksibel, bersadur nikel 2%, ASTM B355 / B8 / B173 / B174

Penebat

Dua pita PTFE dengan lilitan gentian kaca

Sarung

Jalinan gentian kaca, kemasan suhu tinggi, bertepu terhadap kelembapan, haba dan api

Api

Ujian nyalaan VW-1; rujukan binaan CSA AWM I A/B FT1

TGGT 250 °C / 600 V — data dimensi

Saiz 3/0 AWG tidak ditunjukkan dalam data binaan rujukan dan disebut harga atas permintaan. Keupayaan membawa arus menurun dengan mendadak apabila suhu meningkat — saiz yang membawa 35 A pada suhu persekitaran 30 °C mungkin hanya membawa kira-kira satu pertiga daripada nilai itu pada 200 °C — jadi tentukan saiz pengalir berdasarkan suhu titik panas, bukan suhu bilik.

Piawaian

Apa maksud nombor style di sini

TGGT diterbitkan dalam beberapa jenis UL AWM yang berbeza dari segi ketebalan pita PTFE dan bilangan lapisan gentian kaca, sebab itulah dua dawai yang sama-sama dijual sebagai TGGT boleh mempunyai ketebalan dinding dan julat saiz yang berbeza. TEBAOFLEX membina mengikut keperluan binaan jenis berikut.

Inilah piawaian yang menjadi asas reka bentuk dan pengilangan binaan ini. Skop sijil bagi style tertentu disahkan mengikut pesanan — hantar nombor style bersama pertanyaan anda dan kami akan mengesahkan dokumen yang boleh dikeluarkan sebelum anda membuat komitmen.

Satu batas keselamatan yang wajar dinyatakan dengan jelas

PTFE mula mengalami penguraian terma yang boleh diukur melebihi kira-kira 380 °C, dan hasil pirolisisnya menyebabkan demam wasap polimer bermula dari kira-kira 300 °C ke atas. Itulah sebabnya penarafan 250 °C pada binaan berasaskan PTFE ialah had reka bentuk yang tegas dan bukan anggaran konservatif, dan sebabnya peralatan yang boleh terlajak ke julat tersebut memerlukan pengudaraan serta dawai berasaskan mika, bukan fluoropolimer dengan penarafan suhu yang lebih tinggi.

Dokumen yang dibekalkan bersama pesanan

• Sahkan nombor style, voltan, saiz yang diperlukan dan sebarang penandaan sarung dalam spesifikasi pembelian
• Minta rekod ujian pengalir, penebat, dimensi dan nyalaan apabila projek memerlukannya
• Nyatakan sebarang keperluan pemeriksaan pihak ketiga, ujian bersaksi, jadual dram, cetakan tersuai atau pembungkusan sebelum pengeluaran
