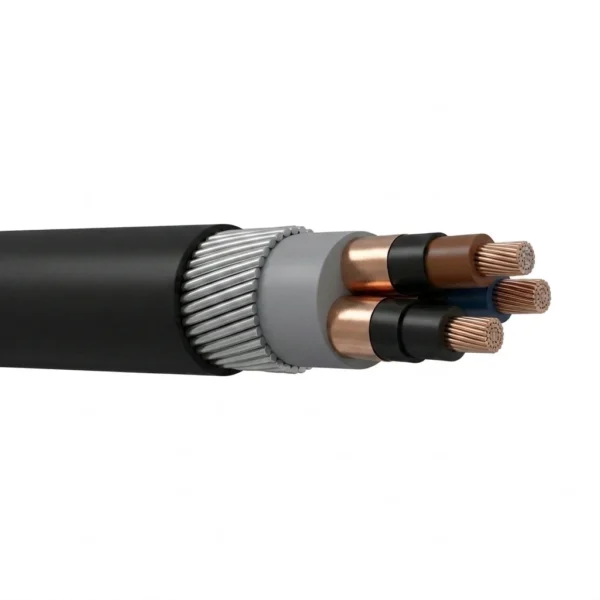

Cabo armado autoportante de descida para furos de sonda e poços de mina (0.6/1–15 kV)
Cabos alimentadores de potência autoportantes de serviço pesado com armadura de fios de aço galvanizado (SWA / DWA) para furos de sonda e poços verticais de mina, para tensões de 0.6/1 kV a 3.6/6 kV, 6/10 kV e 8.7/15 kV. Projetados com condutores de cobre Classe 2 ou Classe 5, isolamento XLPE ou HEPR/EPR para +90 °C, blindagens metálicas de cobre nas gamas de média tensão, armadura de fios redondos de aço galvanizado de alta resistência à tração e bainha exterior retardante de chama em PVC, CPE ou LSZH para longas descidas verticais.
Os cabos armados de descida para furos de sonda e poços verticais de mina transmitem a energia de alimentação principal desde as subestações de superfície diretamente através de furos perfurados, chaminés de ventilação e poços verticais até aos pisos de distribuição subterrâneos. Ao contrário dos cabos de galeria horizontal, um cabo de descida vertical deve suportar a sua própria massa suspensa ao longo de centenas de metros sem transferir esforço de tração para os condutores de fase em cobre.
A TEBAOFLEX projeta cabos autoportantes para poços e furos de sonda nas configurações de 0.6/1 kV (3C+E ou 4C), 3.6/6 kV, 6/10 kV e 8.7/15 kV (3C + blindagem de cobre + SWA/DWA). A armadura de fios redondos de aço galvanizado de alta resistência — aplicada em camada simples (SWA) para descidas verticais médias ou em dupla camada contra-helicoidal (DWA) para poços profundos — é calculada com um fator de segurança mínimo à tração de 5:1 relativamente ao peso total suspenso do cabo.
As construções de média tensão (3.6/6 kV a 8.7/15 kV) incorporam isolamento XLPE ou EPR para +90 °C de tripla extrusão com blindagens individuais de fase em fita ou fios de cobre e uma bainha interna extrudida bloqueadora de água, impedindo a entrada de humidade e o escorregamento longitudinal no interior da coluna de suspensão vertical. As bainhas exteriores são fornecidas em compostos de PVC retardante de chama (IEC 60332-3-22 Categoria A), polietileno clorado (CPE) ou isento de halogéneos de baixo fumo (LSZH).
Indique na sua consulta a tensão do sistema (0.6/1 kV a 8.7/15 kV), a secção do condutor (25 mm² a 240 mm²), a profundidade de suspensão vertical, o diâmetro interno do revestimento do furo e o método de grampo de suspensão. A TEBAOFLEX fabrica comprimentos contínuos de descida vertical a partir de uma quantidade mínima de encomenda de 50 m, com um prazo de produção padrão de 7–45 dias úteis.
Explore a gama de cabos para mineração e tunelamento para consultar configurações relacionadas.
Para construções adjacentes de descida em furos de mina e alimentadores subterrâneos armados, compare estas especificações: Cabo de alimentação de energia para minas tipo MP-GC de 15 kV (para alimentadores de energia de mina de 15 kV em EPR/CPE com monitorização de continuidade de terra); Cabo de potência para instalação fixa em minas — PVC / HEPR, opções SWA / STA (para distribuição horizontal em túneis e galerias com isolamento em PVC ou HEPR e armadura SWA/STA). Verifique a altura de suspensão vertical, a carga de rutura da armadura de fios de aço e a tensão do sistema antes de encomendar.
Construção

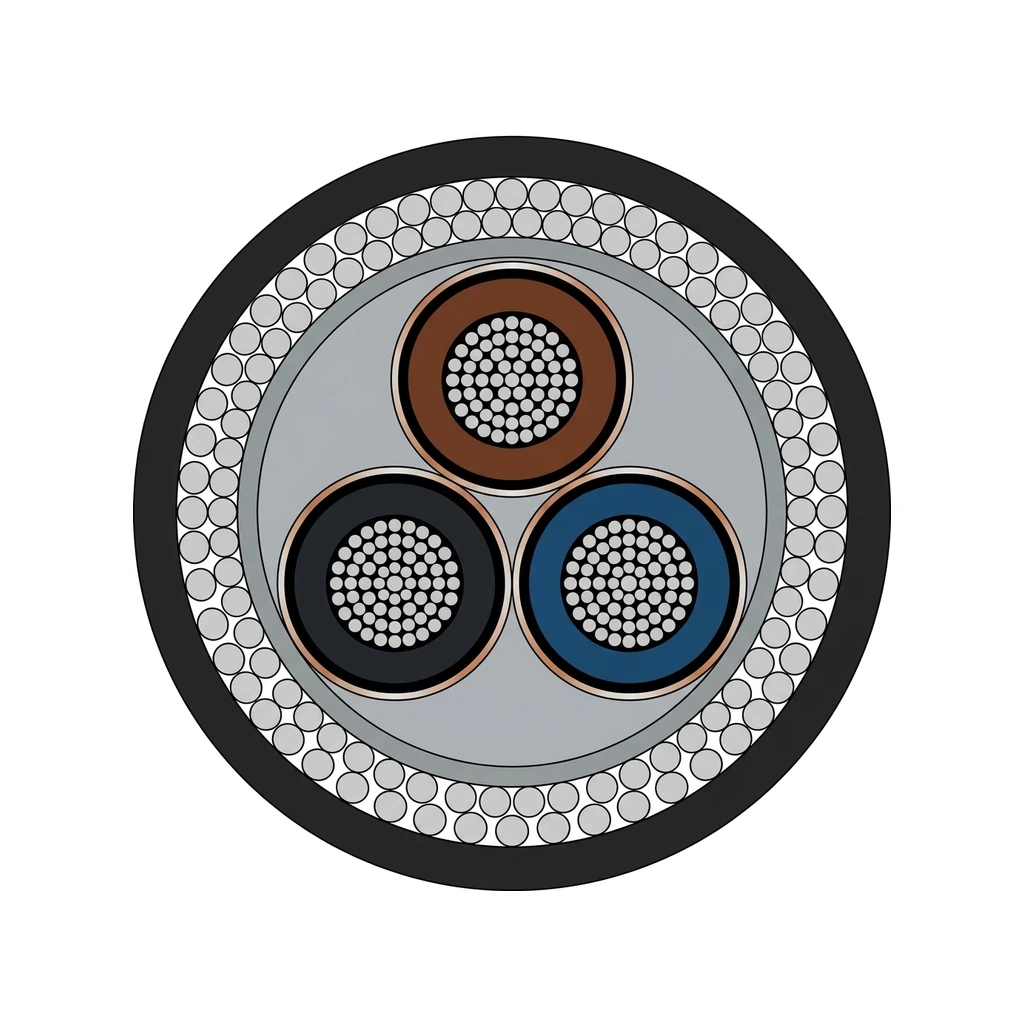

A construção representativa ilustra o cabo alimentador armado SWA de 6/10 kV 3×95 mm² para furos e poços de mina: três condutores circulares multifilares de cobre de potência com blindagem semicondutora interna, isolamento XLPE/EPR para +90 °C, blindagem semicondutora externa e blindagem metálica concêntrica, cableados numa bainha interna bloqueadora de água cinza-claro, armados com uma coroa completa de fios redondos pesados de aço galvanizado (SWA) e protegidos por uma bainha exterior preta espessa retardante de chama.
| Componente | Material e construção |
|---|---|
| Condutores de potência | Três condutores multifilares de cobre recozido ou estanhado (circular compactado Classe 2 ou flexível Classe 5 conforme IEC 60228, de 25 mm² a 240 mm²). |
| Isolamento e blindagens semicondutoras | 0.6/1 kV: isolamento XLPE ou HEPR para +90 °C. 3.6/6–8.7/15 kV: blindagem semicondutora extrudida do condutor, dielétrico de média tensão XLPE ou EPR para +90 °C e blindagem semicondutora extrudida do isolamento. |
| Blindagem metálica / circuito de terra | 0.6/1 kV: quarto condutor de terra dedicado ou circuito de terra concêntrico pela armadura. 3.6/6–8.7/15 kV: blindagem em fita de cobre ou fios de cobre aplicada helicoidalmente sobre cada condutor de fase. |
| Bainha interna antiderrapante | A bainha interna extrudida de elevado atrito em elastómero ou PVC fixa os condutores cableados contra o escorregamento interno durante a suspensão vertical. |
| Armadura de fios autoportante (SWA / DWA) | Armadura pesada de fios redondos de aço galvanizado (diâmetro do fio de 2.5 mm a 4.0 mm) em configuração de camada simples (SWA) ou dupla camada com binário equilibrado (DWA) para suportar a carga de suspensão vertical. |
| Bainha exterior de proteção | Bainha exterior preta de serviço pesado em PVC retardante de chama (ST2), elastómero CPE ou LSZH isento de halogéneos, resistente à água do poço, à abrasão e à corrosão química. |
Aplicações
Calcule a massa total suspensa para o comprimento de descida vertical no furo ou poço e verifique se a carga de rotura da armadura de fios de aço galvanizado assegura um fator de segurança mínimo de 5:1 na amarração superior tipo malha ou cone.

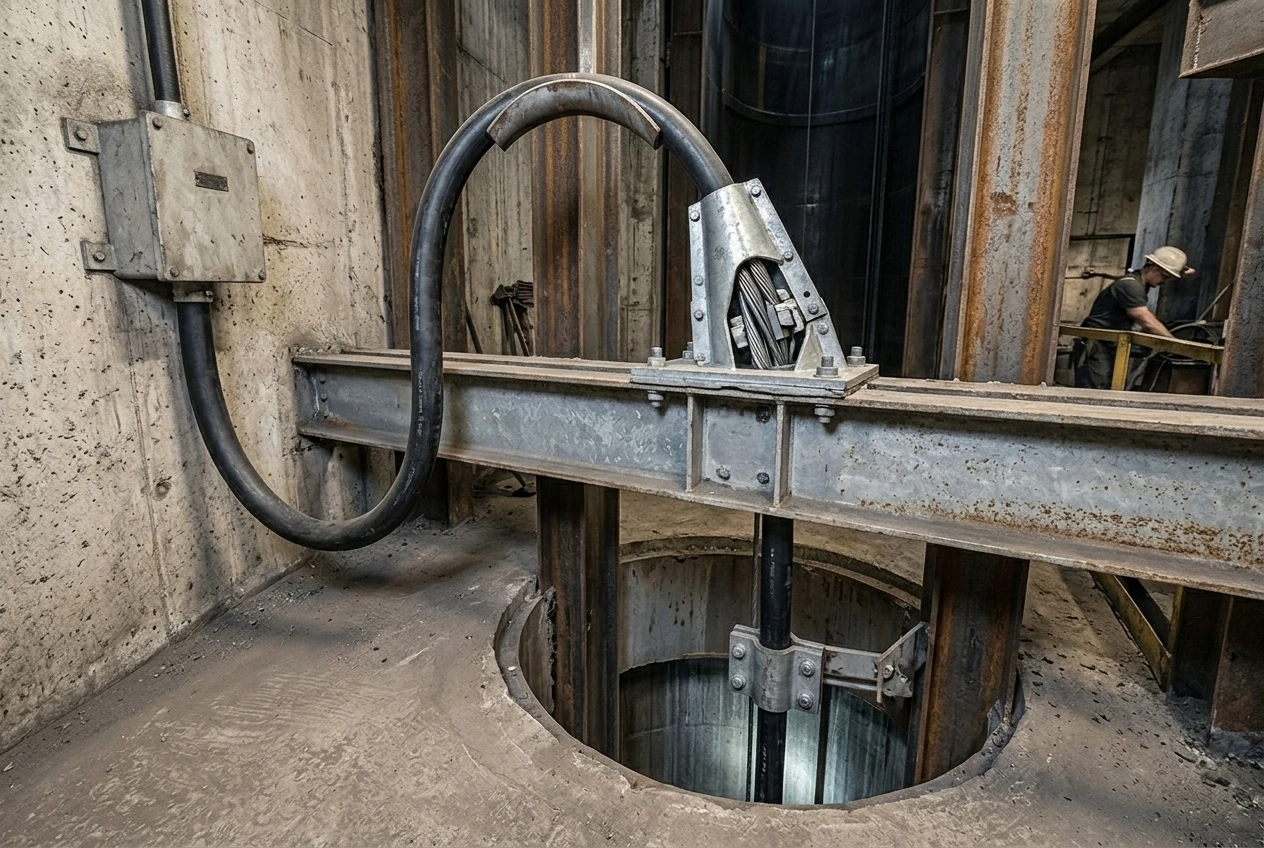

- Descidas alimentadoras em furos de sonda perfurados desde a superfície até ao subsolo da mina, ancoradas na boca do furo à superfície com grampos terminais cónicos para armadura de aço.
- Alimentadores de potência em poços verticais de mina fixados nas travessas do poço ou suspensos ao longo de poços de ventilação.
- Alimentadores de estações de bombagem de esgoto em poços profundos e lavra por abatimento de subníveis que exigem construção SWA ou DWA resistente à humidade.
- Alimentadores fixos em galerias de forte inclinação e rampas de declive sujeitos a queda de rochas, corrosão por água de mina e elevada tensão mecânica.
Para a fixação de suspensão em poços verticais, engenharia de colunas em furos de sondagem e encaminhamento de alimentadores subterrâneos, consulte estes recursos: Cabo mineiro armado e estático: rotas de distribuição fixas (para regras de seleção de alimentadores estáticos em galerias, poços e subestações); Cabo de elevador de mina subterrânea NTMTWOEU 600/1000 V (para serviço dinâmico em guinchos de mina e transporte em poços de 600/1000 V). Confirme os intervalos de fixação intermédia, a profundidade do poço e os níveis de curto-circuito para o traçado da sua mina.
Especificações
| Parâmetro | Valor |
|---|---|
| Escalões de tensão nominal | 0.6/1 kV, 3.6/6 kV, 6/10 kV, 8.7/15 kV |
| Temperatura máxima contínua do condutor | +90 °C (+250 °C em curto-circuito, máx. 5 s) |
| Construção da armadura | Armadura de fios redondos de aço galvanizado — Armadura simples (SWA) ou armadura dupla (DWA), resistência à tração de 340–500 N/mm² ou alta resistência de 1,100–1,370 N/mm² |
| Fator de dimensionamento para suspensão vertical | Fator de segurança mínimo de 5:1 na carga de rotura da armadura relativamente ao peso do cabo suspenso |
| Raio mínimo de curvatura na instalação | 12 × diâmetro exterior do cabo (0.6/1 kV SWA); 15 × diâmetro exterior do cabo (3.6/6–8.7/15 kV SWA/DWA) |
| Conformidade de não propagação da chama | IEC 60332-1-2 and bunched vertical flame test IEC 60332-3-22 (Category A) |
| Condições comerciais de fornecimento | Quantidade mínima de encomenda de 50 m; prazo de fabrico de 7–45 dias úteis |
| Escalão de tensão e tipo de armadura | Secção nominal (mm²) | Espessura nominal do isolamento (mm) | Diâmetro do fio da armadura (mm) | Diâmetro exterior nominal (mm) | Peso aprox. (kg/km) | Corrente contínua admissível ao ar a 30 °C (A) | Descida vertical autoportante máx. com FS 5:1 (m) |
|---|---|---|---|---|---|---|---|
| 0.6/1 kV SWA (armadura simples) | 4 × 25 | 1.0 | 2.0 | 28.4 | 1,740 | 127 | 260 |
| 0.6/1 kV SWA (armadura simples) | 4 × 35 | 1.0 | 2.0 | 31.2 | 2,180 | 157 | 250 |
| 0.6/1 kV SWA (armadura simples) | 4 × 50 | 1.0 | 2.5 | 35.8 | 2,980 | 191 | 285 |
| 0.6/1 kV SWA (armadura simples) | 4 × 70 | 1.1 | 2.5 | 40.2 | 3,890 | 244 | 270 |
| 0.6/1 kV SWA (armadura simples) | 4 × 95 | 1.1 | 2.5 | 44.6 | 4,960 | 296 | 255 |
| 0.6/1 kV SWA (armadura simples) | 4 × 120 | 1.2 | 3.15 | 50.4 | 6,480 | 343 | 300 |
| 0.6/1 kV SWA (armadura simples) | 4 × 150 | 1.4 | 3.15 | 55.2 | 7,820 | 395 | 285 |
| 3.6/6 kV SWA (armadura simples) | 3 × 35 | 2.5 | 2.5 | 39.6 | 2,890 | 162 | 310 |
| 3.6/6 kV SWA (armadura simples) | 3 × 50 | 2.5 | 2.5 | 42.8 | 3,480 | 196 | 295 |
| 3.6/6 kV SWA (armadura simples) | 3 × 70 | 2.5 | 2.5 | 46.8 | 4,310 | 242 | 280 |
| 3.6/6 kV SWA (armadura simples) | 3 × 95 | 2.5 | 3.15 | 52.4 | 5,690 | 293 | 325 |
| 3.6/6 kV SWA (armadura simples) | 3 × 120 | 2.5 | 3.15 | 56.0 | 6,680 | 337 | 310 |
| 3.6/6 kV SWA (armadura simples) | 3 × 150 | 2.5 | 3.15 | 59.8 | 7,790 | 383 | 295 |
| 6/10 kV SWA (armadura simples) | 3 × 35 | 3.4 | 2.5 | 43.6 | 3,280 | 162 | 305 |
| 6/10 kV SWA (armadura simples) | 3 × 50 | 3.4 | 2.5 | 46.8 | 3,890 | 196 | 290 |
| 6/10 kV SWA (armadura simples) | 3 × 70 | 3.4 | 3.15 | 52.2 | 5,120 | 242 | 330 |
| 6/10 kV SWA (armadura simples) | 3 × 95 | 3.4 | 3.15 | 56.4 | 6,180 | 293 | 315 |
| 6/10 kV SWA (armadura simples) | 3 × 120 | 3.4 | 3.15 | 60.2 | 7,210 | 337 | 300 |
| 6/10 kV SWA (armadura simples) | 3 × 150 | 3.4 | 3.15 | 64.0 | 8,360 | 383 | 285 |
| 6/10 kV DWA (armadura dupla) | 3 × 185 | 3.4 | 2 × 3.15 | 75.6 | 12,450 | 436 | 540 |
| 6/10 kV DWA (armadura dupla) | 3 × 240 | 3.4 | 2 × 3.15 | 81.4 | 14,920 | 512 | 510 |
| 8.7/15 kV SWA (armadura simples) | 3 × 50 | 4.5 | 3.15 | 53.2 | 4,780 | 196 | 320 |
| 8.7/15 kV SWA (armadura simples) | 3 × 70 | 4.5 | 3.15 | 57.2 | 5,710 | 242 | 305 |
| 8.7/15 kV SWA (armadura simples) | 3 × 95 | 4.5 | 3.15 | 61.4 | 6,820 | 293 | 290 |
| 8.7/15 kV DWA (armadura dupla) | 3 × 120 | 4.5 | 2 × 3.15 | 71.8 | 10,380 | 337 | 550 |
| 8.7/15 kV DWA (armadura dupla) | 3 × 150 | 4.5 | 2 × 3.15 | 75.8 | 11,760 | 383 | 525 |
| 8.7/15 kV DWA (armadura dupla) | 3 × 185 | 4.5 | 2 × 3.15 | 80.4 | 13,420 | 436 | 500 |
Estas são as normas segundo as quais esta construção é projetada e fabricada (IEC 60502-1, IEC 60502-2, BS 5467 e diretrizes de descida vertical ICEA S-75-381).
Os comprimentos máximos de descida vertical autoportante na tabela são calculados para armadura padrão de fios de aço galvanizado com um fator de segurança de 5:1; as construções DWA para poços profundos com fio de aço de alta resistência suportam descidas superiores a 600 m.
Ancore sempre os fios da armadura de aço galvanizado diretamente num bucim ou cabeça de suspensão dedicada para furo no topo da descida.
Normas
| Norma ou especificação | Aplicação |
|---|---|
| IEC 60502-1 & IEC 60502-2 | Cabos de potência com isolamento extrudido e respetivos acessórios para tensões nominais de 1 kV até 30 kV, incluindo os requisitos para armadura de fios redondos de aço galvanizado. |
| Normas BS 5467 / BS 6724 | Cabos elétricos com isolamento termoendurecível e armadura de fios de aço galvanizado para instalações fixas e alimentadores de poços verticais. |
| IEC 60332-3-22 | Ensaios em cabos elétricos e de fibra ótica em condições de fogo — propagação vertical da chama em fios ou cabos montados verticalmente em feixe (Categoria A). |
Opções de cabos relacionadas
Compare estas opções de cabos pela combinação de funções, movimento, carga, tensão e requisitos de transmissão.
Cabo de alimentação de energia para minas tipo MP-GC de 15 kV
Uma opção de cabo relacionada para uma aplicação ou perfil de serviço diferente.
Ver produto
Cabo de alimentação para mineração SHD-GC 2kV-25kV
Uma opção de cabo relacionada para uma aplicação ou perfil de serviço diferente.
Ver produto

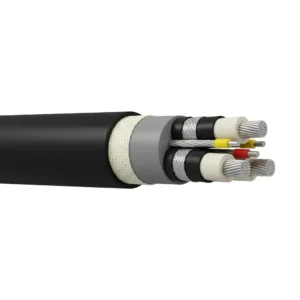

Cabo mineiro flexível de arrasto de média tensão monitorizado MYPTJ (3.6/6–8.7/10 kV)
