Cabo de potência para instalação fixa em minas — PVC / HEPR, opções SWA / STA
Cabos de potência de cobre para distribuição fixa em minas e alimentação de equipamentos. Selecione a construção polaca, checa ou MGM 109 exata, com isolamento PVC ou HEPR e opções sem armadura, com fios ou fitas de aço.
O cabo de potência mineiro fixo alimenta circuitos instalados de distribuição, máquinas e equipamentos elétricos. Esta família reúne construções de cobre isoladas em PVC e HEPR, de 0.6/1 kV a 3.6/6 kV, com tabelas separadas para as designações polacas, checas e MGM 109. Escolha o modelo, a tensão e a armadura exatos antes de selecionar a secção do condutor.
As opções polacas incluem YnKGY-żo e YKGYyn-żo sem armadura, YKGYFoyn com armadura de fios redondos de aço e YKGYFtZnyn com armadura de fitas de aço. O âmbito de instalação inclui condições específicas da zona mineira e, nas construções armadas, diferentes limites de inclinação dos poços ou escavações. As versões YKGYFoyn de 0.6/1 kV e 3.6/6 kV também diferem na disposição dos condutores, na blindagem metálica e na cor da bainha.
As opções checas incluem CYKYDY-J de condutor maciço a 0.6/1 kV, CHKCYDY isolado em HEPR e CYKCYDY isolado em PVC a 3.6/6 kV. Os dois modelos de média tensão têm condutor concêntrico de cobre e armadura de fios de aço, com limites térmicos distintos. MGM 109 Type 1012, 1013 e 1014 usam uma camada de armadura; os tipos 1023 e 1024 usam duas. A 1.9/3.3 kV, o tipo 3013 tem armadura simples, o tipo 3023 dupla e o tipo 3123 acrescenta blindagens individuais de fita com suporte de cobre.
Utilize as tabelas de dimensões, raios de curvatura e dados elétricos de cada modelo para planear o percurso e as terminações. Indique tensão de alimentação, configuração completa dos condutores, classificação mineira, armadura necessária, comprimento do percurso e comprimentos por bobina. Verifique o espaçamento dos apoios, o método de tração e o espaço de entrada em conjunto com o diâmetro escolhido.
Explore a gama de cabos para mineração e tunelamento para consultar configurações relacionadas.

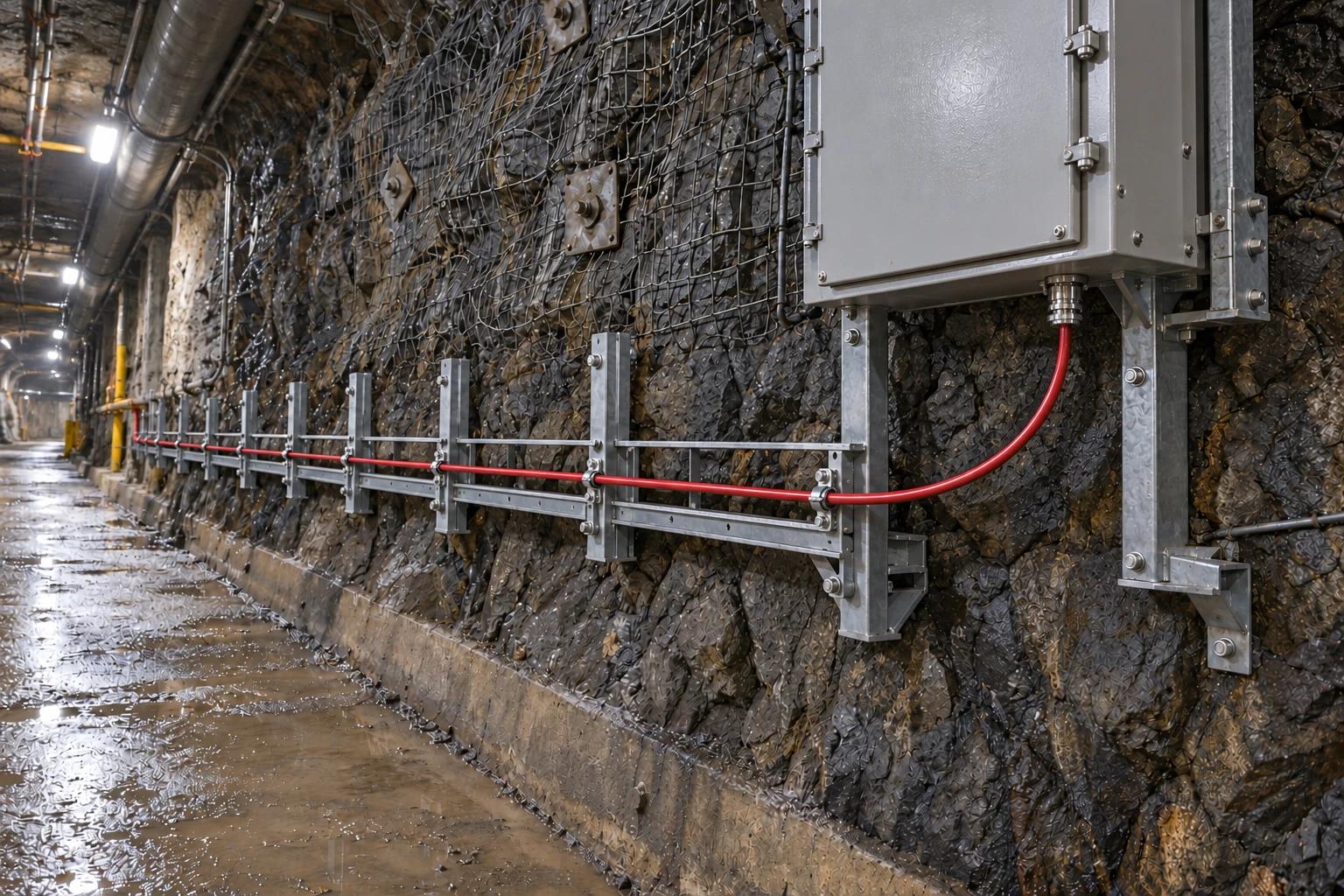

Para a distribuição em galerias subterrâneas e rotas de descida em poços verticais que requerem armadura metálica, compare estes cabos de potência para mineração: Cabo mineiro PVC YnOGY / YnOGYek / YnOGYekm 0.6/1 kV (para cabos de distribuição mineira em PVC de 0,6/1 kV segundo a norma polaca com opções sem armadura, com fita de aço ou com fios de aço redondos); Cabo armado autoportante de descida para furos de sonda e poços de mina (0.6/1–15 kV) (para alimentadores autoportantes armados com fios de aço de 0,6/1 kV a 15 kV para furos de sondagem e poços verticais). Verifique a classe térmica do isolamento (PVC vs HEPR), a resistência à tração da armadura e os requisitos de retardância à chama em galerias antes de encomendar.
Construção

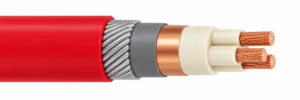

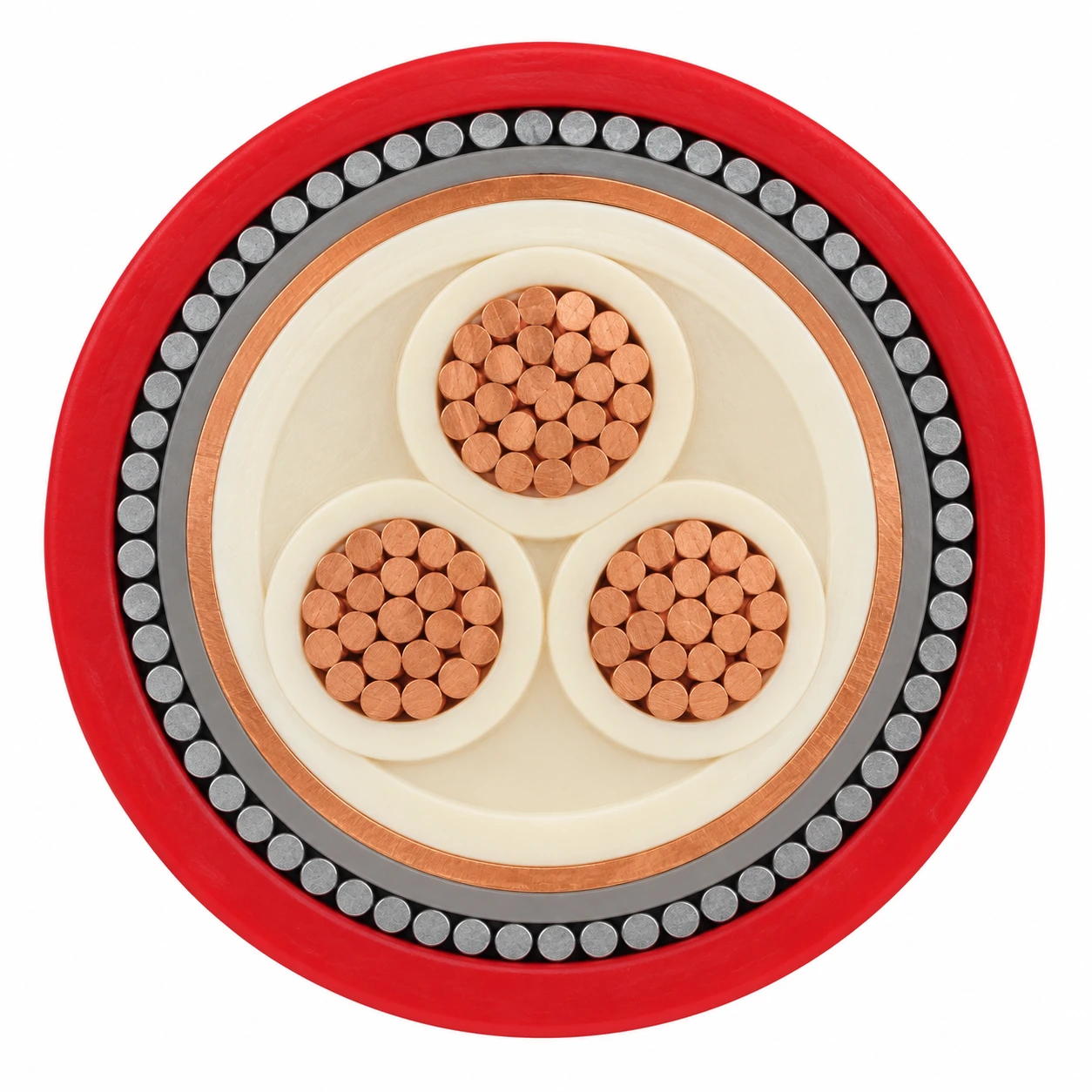

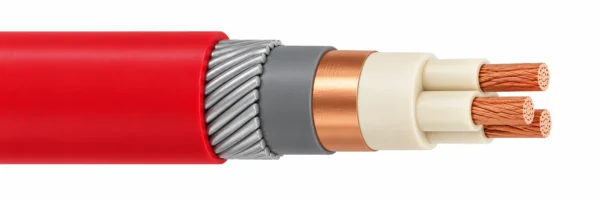

A imagem representativa mostra YKGYFoyn 3 × 35/16 mm² a 3.6/6 kV: três condutores de fase de cobre compactado em triângulo, isolamento e enchimento de PVC, blindagem comum de fita de cobre, camada separadora de PVC, uma camada de armadura de fios redondos de aço e bainha exterior vermelha de PVC.

| Componente | Material e construção |
|---|---|
| Condutores de cobre | Classe 1 ou classe 2 conforme o modelo. CHKCYDY, CYKCYDY e MGM de média tensão usam classe 2; os CYKYDY-J indicados usam classe 1. |
| Seleção do isolamento | PVC nas construções polacas, CYKYDY-J, CYKCYDY e MGM; HEPR em CHKCYDY. |
| Construções polacas sem armadura | YnKGY-żo tem isolamento e bainha exterior de PVC. YKGYyn-żo acrescenta uma bainha interior de PVC. Ambos incluem um condutor de proteção verde-amarelo. |
| Armadura e blindagem YKGYFoyn | Uma camada de fios redondos de aço galvanizado. A construção de 3.6/6 kV tem blindagem comum de fita de cobre e camada separadora de PVC. |
| YKGYFtZnyn 3.6/6 kV | Blindagem comum de fita de cobre, separador de PVC e armadura de fitas de aço galvanizado. |
| Camada concêntrica checa de média tensão | Fita semicondutora, fios redondos de cobre, fita de cobre e fita plástica em torno do conjunto de condutores isolados; depois, camada separadora e armadura simples de fios de aço. |
| Armadura simples e dupla de fios MGM | Tipos 1012/1013/1014 e 3013: uma camada; tipos 1023/1024, 3023 e 3123: duas camadas. Enchimento de PVC e bainha exterior especial de PVC; separador opcional de fita de aço galvanizado. |
| Blindagem MGM Type 3123 | Camada separadora semicondutora e blindagem de fita com suporte de cobre em torno de cada condutor isolado, antes do enchimento comum e das duas camadas de armadura. |
| Identificação da bainha exterior | Construções polacas de 0.6/1 kV: amarelo; polacas e checas de 3.6/6 kV: vermelho; CYKYDY-J: preto. Indique a cor de bainha MGM pretendida na encomenda. |
Aplicações
Selecione estas construções para percursos fixos de potência com apoios. As tabelas distinguem o âmbito mineiro, o isolamento, a armadura e as condições de instalação admissíveis de cada modelo.

- Distribuição mineira fixa e alimentação de máquinas com entradas mecanicamente protegidas e apoios adequados.
- YnKGY-żo e YKGYyn-żo: equipamentos de minas a céu aberto, por faixas e subterrâneas em áreas sem perigo de explosão, incluindo o âmbito especificado de escavações com poeiras de carvão classe A.
- YKGYFoyn: alimentadores mineiros, poços ou escavações inclinadas até 90°, dentro do âmbito da construção de tensão selecionada.
- YKGYFtZnyn 3.6/6 kV: transmissão fixa de energia mineira em escavações com inclinação até 45°.
- CYKYDY-J: redes fixas que exigem proteção mecânica adicional, incluindo percursos subterrâneos, exteriores, interiores e em condutas.
- CHKCYDY e CYKCYDY: distribuição fixa de média tensão em áreas industriais, edifícios e infraestruturas mineiras associadas.
- MGM 109: alimentação fixa de máquinas e equipamentos à superfície e em minas profundas; indique os requisitos de gás, poeiras e aceitação do local.
- Para arrasto, enrolamento contínuo ou movimentos repetitivos de máquinas, selecione separadamente um cabo mineiro flexível.
Para diretrizes de traçado fixo de energia em minas subterrâneas e cabos de distribuição em galerias segundo a norma britânica, consulte estas referências: Cabo mineiro armado e estático: rotas de distribuição fixas (abordando a proteção mecânica SWA vs STA, a condutância de ligação à terra e o espaçamento de suspensão em galerias); Type 20 / Type 21 - Cabo mineiro armado BS 6708, 640/1100 V (para cabos de distribuição em frentes e galerias de 640/1100 V BS 6708 Tipo 20 com armadura simples de fios e Tipo 21 com armadura dupla de fios). Confirme a condutância da armadura para correntes de defeito, a compatibilidade de acopladores e as necessidades de bloqueio de água.
Especificações
| Parâmetro | Valor |
|---|---|
| Regime de serviço | Instalação fixa; seleção da armadura e da zona mineira conforme o modelo. |
| Famílias de tensão | Baixa tensão polaca/checa: 0.6/1 kV; baixa tensão MGM: 600/1000 V; média tensão MGM: 1900/3300 V; média tensão polaca/checa: 3.6/6 kV. |
| Isolamento e temperatura | Os modelos PVC têm geralmente um limite do condutor de 70°C quando indicado. CHKCYDY HEPR tem limite de 90°C. Consulte a tabela térmica de cada construção. |
| Opções de armadura | Sem armadura, uma ou duas camadas de fios redondos de aço, ou fitas de aço, conforme a designação exata. |
| Seleção da blindagem | Sem blindagem, blindagem comum de fita de cobre, condutor concêntrico de cobre ou blindagens individuais de fita com suporte de cobre, conforme o modelo. |
| Condição de curvatura | Use o múltiplo de D do modelo ou o raio mínimo indicado em cada linha MGM. |
| Identificação para encomenda | Indique modelo, U₀/U, configuração completa dos condutores, isolamento, armadura e requisitos aplicáveis da zona mineira. |
| Modelo | Tensão nominal U₀/U | Isolamento | Blindagem / camada concêntrica | Armadura | Tensão de ensaio |
|---|---|---|---|---|---|
| YnKGY-żo | 0.6/1 kV | PVC | Nenhum | Nenhum | 3,5 kV |
| YKGYyn-żo | 0.6/1 kV | PVC | Nenhum | Nenhum | 3,5 kV |
| YKGYFoyn | 0.6/1 kV | PVC | Componentes de proteção conforme a configuração | Uma camada de fios redondos de aço | 3,5 kV |
| YKGYFoyn | 3.6/6 kV | PVC | Fita comum de cobre | Uma camada de fios redondos de aço | 11 kV |
| YKGYFtZnyn | 3.6/6 kV | PVC | Fita comum de cobre | Fita de aço galvanizado | 11 kV |
| CYKYDY-J | 0.6/1 kV | PVC DIV1 | Nenhum | Uma camada de fios redondos de aço | Conforme a especificação da encomenda |
| CHKCYDY | 3.6/6 kV | HEPR | Condutor concêntrico de cobre | Uma camada de fios redondos de aço | Conforme a especificação da encomenda |
| CYKCYDY | 3.6/6 kV | PVC DIV6 | Condutor concêntrico de cobre | Uma camada de fios redondos de aço | 11 kV AC, 5 min, 50 Hz |
| MGM 109 Type 1012 / 1013 / 1014 | 600/1000 V | PVC | Nenhum | Uma camada de fios de aço | 3 kV |
| MGM 109 Type 1023 / 1024 | 600/1000 V | PVC | Nenhum | Duas camadas de fios de aço | 3 kV |
| MGM 109 Type 3013 | 1900/3300 V | PVC | Nenhum | Uma camada de fios de aço | 10 kV |
| MGM 109 Type 3023 | 1900/3300 V | PVC | Nenhum | Duas camadas de fios de aço | 10 kV |
| MGM 109 Type 3123 | 1900/3300 V | PVC | Fitas individuais com suporte de cobre | Duas camadas de fios de aço | 6 kV |
| Construção | temperatura máxima do condutor | Temperatura ambiente mínima, instalação fixa | Temperatura mínima de assentamento | Temperatura de curto-circuito | Raio de curvatura mínimo |
|---|---|---|---|---|---|
| YnKGY-żo / YKGYyn-żo | 70°C | −30°C | −5°C | Conforme a especificação da encomenda | 10 × D |
| YKGYFoyn 0.6/1 kV | 70°C | −30°C | −5°C | Conforme a especificação da encomenda | 10 × D |
| YKGYFoyn / YKGYFtZnyn 3.6/6 kV | 70°C | −30°C | Conforme a especificação de instalação | Conforme a especificação da encomenda | 10 × D |
| CYKYDY-J | 70°C | −20°C | −5°C | 160°C | 15 × D |
| CHKCYDY | 90°C | −30°C | 0°C | 250°C | 12 × D para condutores circulares |
| CYKCYDY | 70°C | −30°C | 0°C | 150°C | 12 × D para condutores circulares |
| Construções MGM 109 | Conforme a especificação da encomenda | Conforme a especificação de instalação | Conforme a especificação de instalação | Conforme a especificação da encomenda | Valores em mm por configuração indicados abaixo |
| Modelo e configuração dos condutores | Diâmetro exterior máximo (mm) | Peso calculado (kg/km) |
|---|---|---|
| YnKGY-żo 3 × 1.5 mm² | 10.2 | 153 |
| YnKGY-żo 4 × 1.5 mm² | 11.1 | 180 |
| YnKGY-żo 5 × 1.5 mm² | 11.8 | 215 |
| YnKGY-żo 3 × 2.5 mm² | 11.0 | 195 |
| YnKGY-żo 4 × 2.5 mm² | 12.0 | 235 |
| YnKGY-żo 5 × 2.5 mm² | 12.9 | 280 |
| YnKGY-żo 3 × 4 mm² | 12.9 | 280 |
| YnKGY-żo 4 × 4 mm² | 14.2 | 345 |
| YnKGY-żo 5 × 4 mm² | 15.2 | 410 |
| YnKGY-żo 3 × 6 mm² | 13.9 | 355 |
| YnKGY-żo 4 × 6 mm² | 15.4 | 440 |
| YnKGY-żo 5 × 6 mm² | 16.6 | 525 |
| YnKGY-żo 3 × 10 mm² | 16.4 | 520 |
| YnKGY-żo 4 × 10 mm² | 18.1 | 655 |
| YnKGY-żo 5 × 10 mm² | 19.6 | 790 |
| Modelo e configuração dos condutores | Diâmetro exterior máximo (mm) | Peso calculado (kg/km) |
|---|---|---|
| YKGYyn-żo 3 × 1.5 mm² | 13.9 | 260 |
| YKGYyn-żo 4 × 1.5 mm² | 14.8 | 300 |
| YKGYyn-żo 5 × 1.5 mm² | 15.6 | 350 |
| YKGYyn-żo 3 × 2.5 mm² | 14.7 | 310 |
| YKGYyn-żo 4 × 2.5 mm² | 15.8 | 355 |
| YKGYyn-żo 5 × 2.5 mm² | 16.6 | 425 |
| YKGYyn-żo 3 × 4 mm² | 16.6 | 410 |
| YKGYyn-żo 4 × 4 mm² | 17.9 | 480 |
| YKGYyn-żo 5 × 4 mm² | 19.0 | 580 |
| YKGYyn-żo 3 × 6 mm² | 17.7 | 490 |
| YKGYyn-żo 4 × 6 mm² | 19.1 | 590 |
| YKGYyn-żo 5 × 6 mm² | 20.3 | 720 |
| YKGYyn-żo 3 × 10 mm² | 20.1 | 560 |
| YKGYyn-żo 4 × 10 mm² | 21.9 | 660 |
| YKGYyn-żo 5 × 10 mm² | 23.3 | 820 |
| Modelo e configuração dos condutores | Diâmetro exterior máximo (mm) | Peso calculado (kg/km) |
|---|---|---|
| YKGYFoyn 3 × 10/6 mm² | 25.9 | 1600 |
| YKGYFoyn 3 × 16/16 mm² | 28.4 | 2040 |
| YKGYFoyn 3 × 25/16 mm² | 32.6 | 2600 |
| YKGYFoyn 3 × 35/16 mm² | 34.3 | 2990 |
| YKGYFoyn 3 × 50/16 mm² | 37.9 | 3680 |
| YKGYFoyn 3 × 70/25 mm² | 43.2 | 4780 |
| YKGYFoyn 3 × 95/25 mm² | 48.6 | 5950 |
| YKGYFoyn 3 × 120/35 mm² | 52.9 | 7140 |
| Modelo e configuração dos condutores | Diâmetro exterior calculado (mm) | Peso calculado (kg/km) |
|---|---|---|
| YKGYFoyn 3 × 10/10 mm² | 46.8 | 4715 |
| YKGYFoyn 3 × 16/10 mm² | 49.6 | 5290 |
| YKGYFoyn 3 × 25/14 mm² | 52.5 | 5963 |
| YKGYFoyn 3 × 35/16 mm² | 53.9 | 6460 |
| YKGYFoyn 3 × 50/18 mm² | 59.2 | 8315 |
| YKGYFoyn 3 × 70/18 mm² | 64.5 | 9753 |
| YKGYFoyn 3 × 95/20 mm² | 68.8 | 11178 |
| YKGYFoyn 3 × 120/22 mm² | 71.3 | 12670 |
| YKGYFoyn 3 × 150/24 mm² | 75.5 | 14455 |
| YKGYFoyn 3 × 185/27 mm² | 84.5 | 18462 |
| Modelo e configuração dos condutores | Diâmetro exterior calculado (mm) | Peso calculado (kg/km) |
|---|---|---|
| YKGYFtZnyn 3 × 10/10 mm² | 38.7 | 2298 |
| YKGYFtZnyn 3 × 16/10 mm² | 41.5 | 2711 |
| YKGYFtZnyn 3 × 25/14 mm² | 44.5 | 3377 |
| YKGYFtZnyn 3 × 35/16 mm² | 47.2 | 4241 |
| YKGYFtZnyn 3 × 50/18 mm² | 51.0 | 5022 |
| YKGYFtZnyn 3 × 70/18 mm² | 55.0 | 5989 |
| YKGYFtZnyn 3 × 95/20 mm² | 60.0 | 7240 |
| YKGYFtZnyn 3 × 120/22 mm² | 63.8 | 8272 |
| YKGYFtZnyn 3 × 150/24 mm² | 69.3 | 9948 |
| YKGYFtZnyn 3 × 185/27 mm² | 72.7 | 11978 |
| Condutor de potência (mm²) | Resistência (Ω/km) | Indutância (mH/km) | Reatância (Ω/km) | Corrente de referência (A) | Capacidade de curto-circuito de 1 s (kA) |
|---|---|---|---|---|---|
| 1.5 | 12.1 | 0.34 | 0.107 | 19 | 0.17 |
| 2.5 | 7.41 | 0.32 | 0.099 | 27 | 0.29 |
| 4 | 4.61 | 0.32 | 0.100 | 37 | 0.46 |
| 6 | 3.08 | 0.30 | 0.095 | 47 | 0.69 |
| 10 | 1.83 | 0.28 | 0.089 | 62 | 1.15 |
| Condutor de potência (mm²) | Resistência (Ω/km) | Indutância (mH/km) | Reatância (Ω/km) | Corrente de referência (A) | Capacidade de curto-circuito de 1 s (kA) |
|---|---|---|---|---|---|
| 10 | 1.83 | 0.31 | 0.098 | 64 | 1.15 |
| 16 | 1.15 | 0.30 | 0.092 | 86 | 1.84 |
| 25 | 0.727 | 0.30 | 0.092 | 113 | 2.88 |
| 35 | 0.524 | 0.29 | 0.090 | 139 | 4.03 |
| 50 | 0.387 | 0.28 | 0.088 | 173 | 5.75 |
| 70 | 0.268 | 0.26 | 0.085 | 212 | 8.05 |
| 95 | 0.193 | 0.26 | 0.084 | 257 | 10.93 |
| 120 | 0.153 | 0.26 | 0.083 | 294 | 13.80 |
| Condutor de potência (mm²) | Resistência (Ω/km) | Indutância (mH/km) | Reatância (Ω/km) | Capacitância à terra (µF/km) | Corrente de referência à terra (A/km) | Capacidade de curto-circuito de 1 s (kA) | Corrente admissível de referência em regime permanente (A) |
|---|---|---|---|---|---|---|---|
| 10 | 1.83 | 0.400 | 0.126 | 0.11 | 0.35 | 1.15 | 68 |
| 16 | 1.15 | 0.372 | 0.117 | 0.11 | 0.37 | 1.84 | 87 |
| 25 | 0.727 | 0.349 | 0.110 | 0.12 | 0.40 | 2.88 | 113 |
| 35 | 0.524 | 0.338 | 0.106 | 0.13 | 0.41 | 4.03 | 137 |
| 50 | 0.387 | 0.317 | 0.100 | 0.13 | 0.43 | 5.75 | 164 |
| 70 | 0.268 | 0.299 | 0.094 | 0.14 | 0.45 | 8.05 | 202 |
| 95 | 0.193 | 0.286 | 0.090 | 0.15 | 0.47 | 10.93 | 245 |
| 120 | 0.153 | 0.278 | 0.087 | 0.15 | 0.49 | 13.8 | 281 |
| 150 | 0.124 | 0.268 | 0.084 | 0.15 | 0.50 | 17.25 | 319 |
| 185 | 0.0991 | 0.262 | 0.082 | 0.16 | 0.51 | 21.28 | 369 |
| Condutor de potência (mm²) | Resistência (Ω/km) | Indutância (mH/km) | Reatância (Ω/km) | Capacitância à terra (µF/km) | Corrente de referência à terra (A/km) | Capacidade de curto-circuito de 1 s (kA) | Corrente admissível de referência em regime permanente (A) |
|---|---|---|---|---|---|---|---|
| 10 | 1.83 | 0.400 | 0.126 | 0.11 | 0.35 | 1.15 | 66 |
| 16 | 1.15 | 0.372 | 0.117 | 0.11 | 0.37 | 1.84 | 85 |
| 25 | 0.727 | 0.349 | 0.110 | 0.12 | 0.40 | 2.88 | 110 |
| 35 | 0.524 | 0.338 | 0.106 | 0.13 | 0.41 | 4.03 | 133 |
| 50 | 0.387 | 0.317 | 0.100 | 0.13 | 0.43 | 5.75 | 160 |
| 70 | 0.268 | 0.299 | 0.094 | 0.14 | 0.45 | 8.05 | 197 |
| 95 | 0.193 | 0.286 | 0.090 | 0.15 | 0.47 | 10.93 | 240 |
| 120 | 0.153 | 0.278 | 0.087 | 0.15 | 0.49 | 13.8 | 276 |
| 150 | 0.124 | 0.268 | 0.084 | 0.15 | 0.50 | 17.25 | 314 |
| 185 | 0.0991 | 0.262 | 0.082 | 0.16 | 0.51 | 21.28 | 360 |
| Modelo e configuração dos condutores | Diâmetro exterior aprox. (mm) | Peso aprox. (kg/km) | Resistência máx. do condutor a 20°C (Ω/km) |
|---|---|---|---|
| CYKYDY-J 4 × 2.5RE mm² | 15.8 | 534 | 7.41 |
| CYKYDY-J 5 × 2.5RE mm² | 16.7 | 610 | 7.41 |
| CYKYDY-J 12 × 1.5RE mm² | 20.0 | 823 | 12.1 |
| CYKYDY-J 12 × 2.5RE mm² | 21.6 | 1003 | 7.41 |
| CYKYDY-J 37 × 2.5RE mm² | 32.0 | 2327 | 7.41 |
| Modelo e configuração dos condutores | Diâmetro exterior aprox. (mm) | Peso aprox. (kg/km) | Resistência máx. do condutor a 20°C (Ω/km) |
|---|---|---|---|
| CHKCYDY 3 × 70/50 mm² | 51.8 | 5993 | 0.268/0.387 |
| CHKCYDY 3 × 95/50 mm² | 55.4 | 7095 | 0.193/0.387 |
| CHKCYDY 3 × 120/50 mm² | 58.9 | 8175 | 0.153/0.387 |
| CHKCYDY 3 × 150/50 mm² | 62 | 9233 | 0.124/0.387 |
| Modelo e configuração dos condutores | Diâmetro exterior aprox. (mm) | Peso aprox. (kg/km) | Resistência máx. do condutor a 20°C (Ω/km) |
|---|---|---|---|
| CYKCYDY 3 × 50SM/25 mm² | 48.9 | 5286 | 0.387/0.727 |
| CYKCYDY 3 × 95SM/50 mm² | 56.8 | 7553 | 0.193/0.387 |
| CYKCYDY 3 × 150SM/50 mm² | 63.5 | 11510 | 0.124/0.387 |
| Modelo e configuração dos condutores | Isolamento (mm) | Bainha interior (mm) | Diâmetro sobre a bainha interior (mm) | Bainha exterior (mm) | Diâmetro exterior mínimo (mm) | Diâmetro exterior máximo (mm) | Raio mín. de curvatura (mm) | Peso aprox. (kg/km) | Peso de cobre (kg/km) |
|---|---|---|---|---|---|---|---|---|---|
| MGM 109 Type 1012 2 × 1.5 mm² | 0.8 | 0.8 | 7.0 | 1.3 | 9.7 | 13.7 | 124 | 320 | 30 |
| MGM 109 Type 1012 2 × 2.5 mm² | 0.8 | 0.8 | 8.2 | 1.4 | 11.1 | 15.1 | 136 | 395 | 50 |
| MGM 109 Type 1012 2 × 4 mm² | 0.8 | 0.8 | 10.2 | 1.4 | 13.1 | 17.1 | 154 | 480 | 80 |
| MGM 109 Type 1012 2 × 6 mm² | 0.8 | 0.8 | 11.3 | 1.5 | 14.5 | 18.5 | 167 | 620 | 120 |
| MGM 109 Type 1012 2 × 10 mm² | 1.0 | 0.8 | 14.0 | 1.6 | 18.1 | 22.1 | 199 | 950 | 220 |
| MGM 109 Type 1012 2 × 16 mm² | 1.0 | 0.8 | 15.8 | 1.6 | 19.9 | 23.9 | 216 | 1280 | 380 |
| Modelo e configuração dos condutores | Corrente admissível permanente a 25°C ambiente (A) | Resistência DC máx. do condutor de fase/terra a 20°C (Ω/km) | Resistência DC máx. da armadura a 20°C (Ω/km) |
|---|---|---|---|
| MGM 109 Type 1012 2 × 1.5 mm² | 18 | 12.1 | 20.17 |
| MGM 109 Type 1012 2 × 2.5 mm² | 26 | 7.41 | 12.30 |
| MGM 109 Type 1012 2 × 4 mm² | 34 | 4.61 | 7.68 |
| MGM 109 Type 1012 2 × 6 mm² | 44 | 3.08 | 5.13 |
| MGM 109 Type 1012 2 × 10 mm² | 61 | 1.83 | 3.05 |
| MGM 109 Type 1012 2 × 16 mm² | 82 | 1.15 | 1.92 |
| Modelo e configuração dos condutores | Isolamento (mm) | Bainha interior (mm) | Diâmetro sobre a bainha interior (mm) | Bainha exterior (mm) | Diâmetro exterior mínimo (mm) | Diâmetro exterior máximo (mm) | Raio mín. de curvatura (mm) | Peso aprox. (kg/km) | Peso de cobre (kg/km) |
|---|---|---|---|---|---|---|---|---|---|
| MGM 109 Type 1013 3 × 1.5 mm² | 0.8 | 0.8 | 7.4 | 1.4 | 9.7 | 13.7 | 124 | 350 | 45 |
| MGM 109 Type 1013 3 × 2.5 mm² | 0.8 | 0.8 | 8.8 | 1.4 | 11.1 | 15.1 | 136 | 420 | 75 |
| MGM 109 Type 1013 3 × 4 mm² | 0.8 | 0.8 | 10.9 | 1.4 | 13.1 | 17.1 | 154 | 560 | 120 |
| MGM 109 Type 1013 3 × 6 mm² | 0.8 | 0.8 | 12.0 | 1.5 | 14.5 | 18.5 | 167 | 780 | 190 |
| MGM 109 Type 1013 3 × 10 mm² | 1.0 | 0.8 | 15.0 | 1.6 | 18.1 | 22.1 | 199 | 1120 | 310 |
| MGM 109 Type 1013 3 × 16 mm² | 1.0 | 0.8 | 16.6 | 1.6 | 20.7 | 24.7 | 223 | 1400 | 530 |
| MGM 109 Type 1013 3 × 25 mm² | 1.2 | 1.0 | 20.3 | 1.7 | 25.3 | 29.3 | 264 | 2150 | 810 |
| MGM 109 Type 1013 3 × 35 mm² | 1.2 | 1.0 | 22.5 | 1.8 | 27.9 | 31.9 | 288 | 2450 | 1160 |
| MGM 109 Type 1013 3 × 50 mm² | 1.4 | 1.0 | 26.2 | 1.9 | 32.2 | 36.2 | 326 | 3400 | 1720 |
| MGM 109 Type 1013 3 × 70 mm² | 1.4 | 1.2 | 30.0 | 2.0 | 36.4 | 40.4 | 364 | 4420 | 2340 |
| MGM 109 Type 1013 3 × 95 mm² | 1.6 | 1.2 | 34.8 | 2.1 | 41.6 | 45.6 | 411 | 5800 | 3200 |
| Modelo e configuração dos condutores | Corrente admissível permanente a 25°C ambiente (A) | Resistência DC máx. do condutor de fase/terra a 20°C (Ω/km) | Resistência DC máx. da armadura a 20°C (Ω/km) |
|---|---|---|---|
| MGM 109 Type 1013 3 × 1.5 mm² | 18 | 12.1 | 20.17 |
| MGM 109 Type 1013 3 × 2.5 mm² | 26 | 7.41 | 12.30 |
| MGM 109 Type 1013 3 × 4 mm² | 34 | 4.61 | 7.68 |
| MGM 109 Type 1013 3 × 6 mm² | 44 | 3.08 | 5.13 |
| MGM 109 Type 1013 3 × 10 mm² | 61 | 1.83 | 3.05 |
| MGM 109 Type 1013 3 × 16 mm² | 82 | 1.15 | 1.92 |
| MGM 109 Type 1013 3 × 25 mm² | 108 | 0.727 | 1.21 |
| MGM 109 Type 1013 3 × 35 mm² | 135 | 0.524 | 0.873 |
| MGM 109 Type 1013 3 × 50 mm² | 168 | 0.387 | 0.645 |
| MGM 109 Type 1013 3 × 70 mm² | 207 | 0.268 | 0.447 |
| MGM 109 Type 1013 3 × 95 mm² | 250 | 0.193 | 0.322 |
| Modelo e configuração dos condutores | Isolamento (mm) | Bainha interior (mm) | Diâmetro sobre a bainha interior (mm) | Bainha exterior (mm) | Diâmetro exterior mínimo (mm) | Diâmetro exterior máximo (mm) | Raio mín. de curvatura (mm) | Peso aprox. (kg/km) | Peso de cobre (kg/km) |
|---|---|---|---|---|---|---|---|---|---|
| MGM 109 Type 1014 4 × 1.5 mm² | 0.8 | 0.8 | 8.1 | 1.4 | 11.0 | 15.0 | 135 | 420 | 60 |
| MGM 109 Type 1014 4 × 2.5 mm² | 0.8 | 0.8 | 9.5 | 1.4 | 12.5 | 16.5 | 149 | 500 | 100 |
| MGM 109 Type 1014 4 × 4 mm² | 0.8 | 0.8 | 11.9 | 1.5 | 15.8 | 19.8 | 179 | 750 | 160 |
| MGM 109 Type 1014 4 × 6 mm² | 0.8 | 0.8 | 13.2 | 1.5 | 17.2 | 21.2 | 191 | 820 | 240 |
| MGM 109 Type 1014 4 × 10 mm² | 1.0 | 0.8 | 16.5 | 1.6 | 20.8 | 24.8 | 224 | 1350 | 400 |
| MGM 109 Type 1014 4 × 16 mm² | 1.0 | 1.0 | 18.7 | 1.7 | 23.9 | 27.9 | 252 | 1900 | 660 |
| MGM 109 Type 1014 4 × 25 mm² | 1.2 | 1.0 | 22.6 | 1.8 | 28.0 | 32.0 | 288 | 2610 | 1050 |
| MGM 109 Type 1014 4 × 35 mm² | 1.2 | 1.0 | 25.0 | 1.9 | 30.6 | 34.6 | 312 | 3100 | 1460 |
| MGM 109 Type 1014 4 × 50 mm² | 1.4 | 1.2 | 29.6 | 2.0 | 36.2 | 40.2 | 362 | 4300 | 2090 |
| MGM 109 Type 1014 4 × 70 mm² | 1.4 | 1.2 | 33.4 | 2.1 | 40.2 | 44.2 | 398 | 5400 | 3010 |
| MGM 109 Type 1014 4 × 95 mm² | 1.6 | 1.2 | 38.7 | 2.2 | 45.7 | 49.7 | 448 | 7000 | 4100 |
| Modelo e configuração dos condutores | Corrente admissível permanente a 25°C ambiente (A) | Resistência DC máx. do condutor de fase/terra a 20°C (Ω/km) | Resistência DC máx. da armadura a 20°C (Ω/km) |
|---|---|---|---|
| MGM 109 Type 1014 4 × 1.5 mm² | 18 | 12.1 | 20.17 |
| MGM 109 Type 1014 4 × 2.5 mm² | 26 | 7.41 | 12.30 |
| MGM 109 Type 1014 4 × 4 mm² | 34 | 4.61 | 7.68 |
| MGM 109 Type 1014 4 × 6 mm² | 44 | 3.08 | 5.13 |
| MGM 109 Type 1014 4 × 10 mm² | 61 | 1.83 | 3.05 |
| MGM 109 Type 1014 4 × 16 mm² | 82 | 1.15 | 1.92 |
| MGM 109 Type 1014 4 × 25 mm² | 108 | 0.727 | 1.21 |
| MGM 109 Type 1014 4 × 35 mm² | 135 | 0.524 | 0.873 |
| MGM 109 Type 1014 4 × 50 mm² | 168 | 0.387 | 0.645 |
| MGM 109 Type 1014 4 × 70 mm² | 207 | 0.268 | 0.447 |
| MGM 109 Type 1014 4 × 95 mm² | 250 | 0.193 | 0.322 |
| Modelo e configuração dos condutores | Isolamento (mm) | Bainha interior (mm) | Diâmetro sobre a bainha interior (mm) | Bainha exterior (mm) | Diâmetro exterior mínimo (mm) | Diâmetro exterior máximo (mm) | Raio mín. de curvatura (mm) | Peso aprox. (kg/km) | Peso de cobre (kg/km) |
|---|---|---|---|---|---|---|---|---|---|
| MGM 109 Type 1023 3 × 1.5 mm² | 0.8 | 0.8 | 7.4 | 1.4 | 9.7 | 13.7 | 124 | 350 | 45 |
| MGM 109 Type 1023 3 × 2.5 mm² | 0.8 | 0.8 | 10.3 | 1.5 | 16.3 | 20.3 | 203 | 750 | 75 |
| MGM 109 Type 1023 3 × 4 mm² | 0.8 | 0.8 | 12.4 | 1.6 | 18.6 | 22.6 | 226 | 910 | 120 |
| MGM 109 Type 1023 3 × 6 mm² | 0.8 | 0.8 | 13.6 | 1.6 | 21.4 | 25.4 | 254 | 1300 | 190 |
| MGM 109 Type 1023 3 × 10 mm² | 1.0 | 0.8 | 16.5 | 1.7 | 26.5 | 30.5 | 305 | 1700 | 310 |
| Modelo e configuração dos condutores | Corrente admissível permanente a 25°C ambiente (A) | Resistência DC máx. do condutor de fase/terra a 20°C (Ω/km) | Resistência DC máx. da armadura a 20°C (Ω/km) |
|---|---|---|---|
| MGM 109 Type 1023 3 × 1.5 mm² | 18 | 12.1 | 20.17 |
| MGM 109 Type 1023 3 × 2.5 mm² | 26 | 7.41 | 9.71 |
| MGM 109 Type 1023 3 × 4 mm² | 34 | 4.61 | 6.15 |
| MGM 109 Type 1023 3 × 6 mm² | 44 | 3.08 | 4.11 |
| MGM 109 Type 1023 3 × 10 mm² | 61 | 1.83 | 2.44 |
| Modelo e configuração dos condutores | Isolamento (mm) | Bainha interior (mm) | Diâmetro sobre a bainha interior (mm) | Bainha exterior (mm) | Diâmetro exterior mínimo (mm) | Diâmetro exterior máximo (mm) | Raio mín. de curvatura (mm) | Peso aprox. (kg/km) | Peso de cobre (kg/km) |
|---|---|---|---|---|---|---|---|---|---|
| MGM 109 Type 1024 4 × 1.5 mm² | 0.8 | 0.8 | 9.6 | 1.5 | 15.5 | 19.5 | 195 | 750 | 60 |
| MGM 109 Type 1024 4 × 2.5 mm² | 0.8 | 0.8 | 11.1 | 1.5 | 17.1 | 21.1 | 211 | 850 | 100 |
| MGM 109 Type 1024 4 × 4 mm² | 0.8 | 0.8 | 13.4 | 1.6 | 21.2 | 25.2 | 252 | 1250 | 160 |
| MGM 109 Type 1024 4 × 6 mm² | 0.8 | 0.8 | 14.8 | 1.7 | 22.8 | 26.8 | 268 | 1480 | 240 |
| MGM 109 Type 1024 4 × 10 mm² | 1.0 | 0.8 | 18.1 | 1.8 | 26.2 | 30.2 | 302 | 1980 | 385 |
| Modelo e configuração dos condutores | Corrente admissível permanente a 25°C ambiente (A) | Resistência DC máx. do condutor de fase/terra a 20°C (Ω/km) | Resistência DC máx. da armadura a 20°C (Ω/km) |
|---|---|---|---|
| MGM 109 Type 1024 4 × 1.5 mm² | 18 | 12.1 | 16.10 |
| MGM 109 Type 1024 4 × 2.5 mm² | 26 | 7.41 | 9.71 |
| MGM 109 Type 1024 4 × 4 mm² | 34 | 4.61 | 6.15 |
| MGM 109 Type 1024 4 × 6 mm² | 44 | 3.08 | 4.11 |
| MGM 109 Type 1024 4 × 10 mm² | 61 | 1.83 | 2.44 |
| Modelo e configuração dos condutores | Isolamento (mm) | Bainha interior (mm) | Diâmetro sobre a bainha interior (mm) | Bainha exterior (mm) | Diâmetro exterior mínimo (mm) | Diâmetro exterior máximo (mm) | Raio mín. de curvatura (mm) | Peso aprox. (kg/km) | Peso de cobre (kg/km) |
|---|---|---|---|---|---|---|---|---|---|
| MGM 109 Type 3013 3 × 50 mm² | 2.2 | 1.8 | 31.2 | 2.1 | 38.0 | 42.0 | 378 | 4100 | 1600 |
| MGM 109 Type 3013 3 × 70 mm² | 2.2 | 1.8 | 34.7 | 2.2 | 41.5 | 45.5 | 410 | 5150 | 2300 |
| MGM 109 Type 3013 3 × 95 mm² | 2.2 | 1.8 | 38.5 | 2.3 | 45.7 | 49.7 | 448 | 6150 | 3200 |
| MGM 109 Type 3013 3 × 120 mm² | 2.2 | 2.2 | 42.5 | 2.4 | 50.7 | 54.7 | 493 | 7750 | 4000 |
| MGM 109 Type 3013 3 × 150 mm² | 2.2 | 2.2 | 46.6 | 2.5 | 55.0 | 59.0 | 531 | 9000 | 5000 |
| MGM 109 Type 3013 3 × 185 mm² | 2.2 | 2.2 | 50.5 | 2.6 | 58.9 | 62.9 | 567 | 10500 | 6230 |
| Modelo e configuração dos condutores | Corrente admissível permanente a 25°C ambiente (A) | Resistência DC máx. do condutor de fase/terra a 20°C (Ω/km) | Resistência DC máx. da armadura a 20°C (Ω/km) |
|---|---|---|---|
| MGM 109 Type 3013 3 × 50 mm² | 168 | 0.387 | 0.645 |
| MGM 109 Type 3013 3 × 70 mm² | 207 | 0.268 | 0.447 |
| MGM 109 Type 3013 3 × 95 mm² | 250 | 0.193 | 0.322 |
| MGM 109 Type 3013 3 × 120 mm² | 292 | 0.153 | 0.255 |
| MGM 109 Type 3013 3 × 150 mm² | 335 | 0.124 | 0.207 |
| MGM 109 Type 3013 3 × 185 mm² | 382 | 0.0991 | 0.165 |
| Modelo e configuração dos condutores | Isolamento (mm) | Bainha interior (mm) | Diâmetro sobre a bainha interior (mm) | Bainha exterior (mm) | Diâmetro exterior mínimo (mm) | Diâmetro exterior máximo (mm) | Raio mín. de curvatura (mm) | Peso aprox. (kg/km) | Peso de cobre (kg/km) |
|---|---|---|---|---|---|---|---|---|---|
| MGM 109 Type 3023 3 × 16 mm² | 2.2 | 1.6 | 22.8 | 2.0 | 31.9 | 35.9 | 359 | 2500 | 465 |
| MGM 109 Type 3023 3 × 25 mm² | 2.2 | 1.6 | 25.4 | 2.0 | 34.5 | 38.5 | 385 | 3000 | 700 |
| MGM 109 Type 3023 3 × 35 mm² | 2.2 | 1.6 | 27.6 | 2.1 | 36.9 | 40.9 | 409 | 3500 | 1010 |
| MGM 109 Type 3023 3 × 50 mm² | 2.2 | 1.8 | 31.2 | 2.2 | 42.3 | 46.3 | 463 | 4600 | 1480 |
| MGM 109 Type 3023 3 × 70 mm² | 2.2 | 1.8 | 34.6 | 2.3 | 45.9 | 49.9 | 499 | 5550 | 2170 |
| MGM 109 Type 3023 3 × 95 mm² | 2.2 | 1.8 | 38.5 | 2.4 | 50.0 | 54.0 | 540 | 6800 | 3070 |
| MGM 109 Type 3023 3 × 120 mm² | 2.2 | 2.2 | 42.5 | 2.6 | 56.4 | 60.4 | 604 | 8550 | 3790 |
| MGM 109 Type 3023 3 × 150 mm² | 2.2 | 2.2 | 46.6 | 2.7 | 60.7 | 64.7 | 647 | 9800 | 4880 |
| MGM 109 Type 3023 3 × 185 mm² | 2.2 | 2.2 | 50.5 | 2.8 | 64.8 | 68.8 | 688 | 11350 | 6120 |
| MGM 109 Type 3023 3 × 240 mm² | 2.2 | 2.6 | 56.6 | 2.9 | 71.1 | 75.1 | 751 | 13950 | 8080 |
| MGM 109 Type 3023 3 × 300 mm² | 2.4 | 2.6 | 62.4 | 3.1 | 77.3 | 81.3 | 813 | 16700 | 10290 |
| MGM 109 Type 3023 3 × 400 mm² | 2.6 | 2.6 | 70.4 | 3.3 | 85.7 | 89.7 | 897 | 20750 | 13750 |
| Modelo e configuração dos condutores | Corrente admissível permanente a 25°C ambiente (A) | Resistência DC máx. do condutor de fase/terra a 20°C (Ω/km) | Resistência DC máx. da armadura a 20°C (Ω/km) |
|---|---|---|---|
| MGM 109 Type 3023 3 × 16 mm² | 82 | 1.15 | 1.53 |
| MGM 109 Type 3023 3 × 25 mm² | 108 | 0.727 | 0.97 |
| MGM 109 Type 3023 3 × 35 mm² | 135 | 0.524 | 0.699 |
| MGM 109 Type 3023 3 × 50 mm² | 168 | 0.387 | 0.516 |
| MGM 109 Type 3023 3 × 70 mm² | 207 | 0.268 | 0.357 |
| MGM 109 Type 3023 3 × 95 mm² | 250 | 0.193 | 0.257 |
| MGM 109 Type 3023 3 × 120 mm² | 292 | 0.153 | 0.204 |
| MGM 109 Type 3023 3 × 150 mm² | 335 | 0.124 | 0.165 |
| MGM 109 Type 3023 3 × 185 mm² | 382 | 0.0991 | 0.132 |
| MGM 109 Type 3023 3 × 240 mm² | 453 | 0.0754 | 0.101 |
| MGM 109 Type 3023 3 × 300 mm² | 523 | 0.0601 | 0.0801 |
| MGM 109 Type 3023 3 × 400 mm² | 620 | 0.0470 | 0.0627 |
| Modelo e configuração dos condutores | Isolamento (mm) | Bainha interior (mm) | Diâmetro sobre a bainha interior (mm) | Bainha exterior (mm) | Diâmetro exterior mínimo (mm) | Diâmetro exterior máximo (mm) | Raio mín. de curvatura (mm) | Peso aprox. (kg/km) | Peso de cobre (kg/km) |
|---|---|---|---|---|---|---|---|---|---|
| MGM 109 Type 3123 3 × 16 mm² | 2.2 | 1.6 | 24.8 | 2.0 | 33.9 | 37.9 | 379 | 2500 | 465 |
| MGM 109 Type 3123 3 × 25 mm² | 2.2 | 1.6 | 27.4 | 2.0 | 36.5 | 40.5 | 405 | 3000 | 700 |
| MGM 109 Type 3123 3 × 35 mm² | 2.2 | 1.6 | 29.6 | 2.1 | 38.9 | 42.9 | 429 | 3500 | 1010 |
| MGM 109 Type 3123 3 × 50 mm² | 2.2 | 1.8 | 33.2 | 2.2 | 44.3 | 48.3 | 483 | 4600 | 1480 |
| MGM 109 Type 3123 3 × 70 mm² | 2.2 | 1.8 | 36.6 | 2.3 | 47.9 | 51.9 | 519 | 5550 | 2170 |
| MGM 109 Type 3123 3 × 95 mm² | 2.2 | 1.8 | 40.5 | 2.4 | 52.0 | 56.0 | 560 | 6800 | 3070 |
| MGM 109 Type 3123 3 × 120 mm² | 2.2 | 2.2 | 44.5 | 2.6 | 58.4 | 62.4 | 624 | 8550 | 3790 |
| MGM 109 Type 3123 3 × 150 mm² | 2.2 | 2.2 | 48.6 | 2.7 | 62.7 | 66.7 | 667 | 9800 | 4880 |
| MGM 109 Type 3123 3 × 185 mm² | 2.2 | 2.2 | 52.5 | 2.8 | 66.8 | 70.8 | 708 | 11350 | 6120 |
| MGM 109 Type 3123 3 × 240 mm² | 2.2 | 2.6 | 58.6 | 2.9 | 73.1 | 77.1 | 771 | 13950 | 8080 |
| MGM 109 Type 3123 3 × 300 mm² | 2.4 | 2.6 | 64.4 | 3.1 | 79.3 | 83.3 | 833 | 16700 | 10290 |
| MGM 109 Type 3123 3 × 400 mm² | 2.6 | 2.6 | 72.4 | 3.3 | 87.7 | 91.7 | 917 | 20750 | 13750 |
| Modelo e configuração dos condutores | Corrente admissível permanente a 25°C ambiente (A) | Resistência DC máx. do condutor de fase/terra a 20°C (Ω/km) | Resistência DC máx. da armadura a 20°C (Ω/km) |
|---|---|---|---|
| MGM 109 Type 3123 3 × 16 mm² | 82 | 1.15 | 1.53 |
| MGM 109 Type 3123 3 × 25 mm² | 108 | 0.727 | 0.97 |
| MGM 109 Type 3123 3 × 35 mm² | 135 | 0.524 | 0.699 |
| MGM 109 Type 3123 3 × 50 mm² | 168 | 0.387 | 0.516 |
| MGM 109 Type 3123 3 × 70 mm² | 207 | 0.268 | 0.357 |
| MGM 109 Type 3123 3 × 95 mm² | 250 | 0.193 | 0.257 |
| MGM 109 Type 3123 3 × 120 mm² | 292 | 0.153 | 0.204 |
| MGM 109 Type 3123 3 × 150 mm² | 335 | 0.124 | 0.165 |
| MGM 109 Type 3123 3 × 185 mm² | 382 | 0.0991 | 0.132 |
| MGM 109 Type 3123 3 × 240 mm² | 453 | 0.0754 | 0.101 |
| MGM 109 Type 3123 3 × 300 mm² | 523 | 0.0601 | 0.0801 |
| MGM 109 Type 3123 3 × 400 mm² | 620 | 0.0470 | 0.0627 |
Cada família corresponde a uma construção distinta. Além da tensão e secção, selecione isolamento, blindagem, armadura e âmbito mineiro.
D é o diâmetro exterior do cabo acabado. Verifique a curvatura admissível e o espaço de entrada; as tabelas MGM indicam raios mínimos em milímetros para cada configuração.
RE indica condutor maciço redondo; SM indica condutor multifilar setorial. Nas designações blindadas ou concêntricas, o valor após a barra identifica a secção metálica de proteção especificada.
As correntes MGM referem-se a 25°C ambiente e as resistências DC máximas a 20°C. As correntes polacas são referências de seleção do percurso; aplique os fatores reais de temperatura, agrupamento e instalação.
Os valores polacos de curto-circuito referem-se a 1 segundo, com o condutor inicialmente à temperatura máxima de serviço permanente. Coordene o tempo de corte da proteção com o condutor selecionado.
O âmbito mineiro depende da construção. Inclua na consulta os requisitos de metano, poeiras de carvão, suportes no poço e inspeção.
Para percursos CYKYDY-J expostos à água, indique condições da água, duração e detalhes de instalação para seleção.
Normas
| Norma ou especificação | Aplicação |
|---|---|
| PN-EN 60228 / EN 60228 / IEC 60228 | Referências de classe e resistência do condutor de cobre; use a classe indicada para a construção escolhida. |
| PN-EN 60332-1 / PN-EN 60332-3-24 / IEC 60332-3 | Referências de ensaio de chama para cabo individual e cabos agrupados categoria C em construções polacas de PVC. |
| ČSN 34 7656 / ČSN 34 7615 | Referências de conceção CYKYDY-J. |
| HD 603.1 | Referências de compostos PVC DIV1 e DMV1 para CYKYDY-J; referência de isolamento PVC DIV6 para CYKCYDY. |
| VDE 0271 / IEC 60502-2 | Referências de conceção de média tensão CHKCYDY e CYKCYDY. |
| IEC 60332-1-2 | Referência de ensaio de chama de cabo individual para CYKYDY-J e CHKCYDY. |
| MGM 109/1983 | Referência de conceção para tipos 1012, 1013, 1014, 1023, 1024, 3013, 3023 e 3123. |
Classes de condutores e requisitos de resistência segundo IEC 60228
Opções de cabos relacionadas
Compare estas opções de cabos pela combinação de funções, movimento, carga, tensão e requisitos de transmissão.

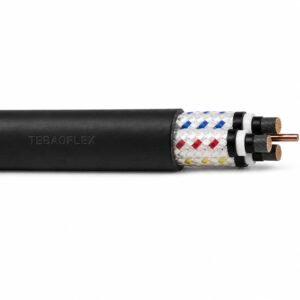

Mine Feeder Type 1 - Cabo de máquina blindado 1,1/1,1 kV
Uma opção de cabo relacionada para uma aplicação ou perfil de serviço diferente.

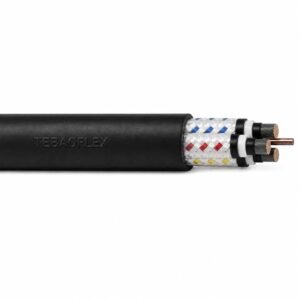

Ver produtoMine Feeder Type 2S e Type 2S.3 - Cabo de máquina blindado 1,1/1,1–3,3/3,3 kV
Uma opção de cabo relacionada para uma aplicação ou perfil de serviço diferente.

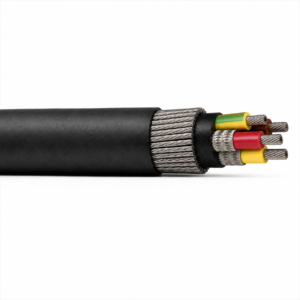

Ver produtoType 201 / Type 211 - Cabo de arrasto armado BS 6708, 640/1100 V
Uma opção de cabo relacionada para uma aplicação ou perfil de serviço diferente.
Ver produtoSolicite uma recomendação e orçamento de cabos.
Indique as funções necessárias, o comprimento do cabo, as exigências mecânicas, o ambiente, o tipo de terminação e a quantidade. A nossa equipa analisará a aplicação antes de preparar o orçamento.
- Inclua o nome do produto ou o código SKU, além do comprimento e da quantidade de cabos necessários.
- Anexe uma especificação, desenho ou ficha técnica, quando disponíveis.
