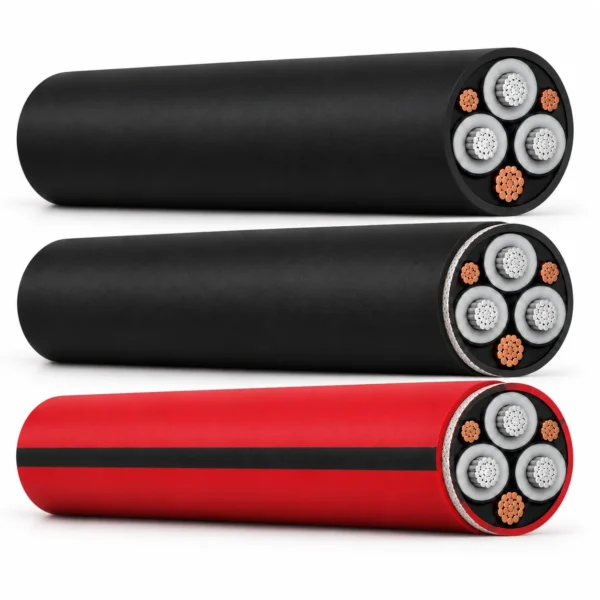

6-CHCU 3.6/6kV Maden Sürükleme ve Tambur Kablosu

6-CHCU 3.6/6 kV Maden Sürükleme ve Tambur Kablosu

İlgili 6-CHCU ailesi büyük açık ocak makineleri için üç adet 3.6/6 kV ekranlı kabloyu kapsar ve aralarındaki seçim akıma değil sarma geometrisine göre yapılır. Temel 6-CHCU yapısı, toplama tamburu ekseninin hareket yönüne dik olduğu, tek sapma yönlü sarma mekanizmaları içindir. 6-CHCU-TT tambur ekseninin makineye paralel olduğu, çeşitli sapma yönlerine sahip mekanizmalar için polyester burulma önleyici örgü ekler. 6-CHCU TTAR burulma önleyici örgüyü korur ve ekstra ağır hizmet tipi 5GM5 kılıf ekler.

Üçü kâğıt üzerinde birbirinin yerine kullanılamaz. Temel yapı +250 °C kısa devre sıcaklığına göre değerlendirilirken TT ve TTAR +200 °C'ye göre değerlendirilir ve yalnızca TTAR yayımlanmış statik ve dinamik çekme yükü sınırlarına sahiptir.

• Anma gerilimi: 3.6/6 kV; TT ve TTAR için maksimum çalışma gerilimi 7.2 kV.
• Kesitler: 3 × 16 mm² ile 3 × 185 mm².
• Güzergâh: tek sapma için temel yapı, çoklu sapma yönleri için TT ve TTAR.
• Burulma sınırı: TTAR için ±50 °/m.

Bu aralığın üzerinde 20/35 kV makine beslemesi için bkz. 35-CHVU sürükleme kablosu; Alman standardına göre tambur görevi için bkz. R-(N)TSCGEWÖU tambur kablosu.

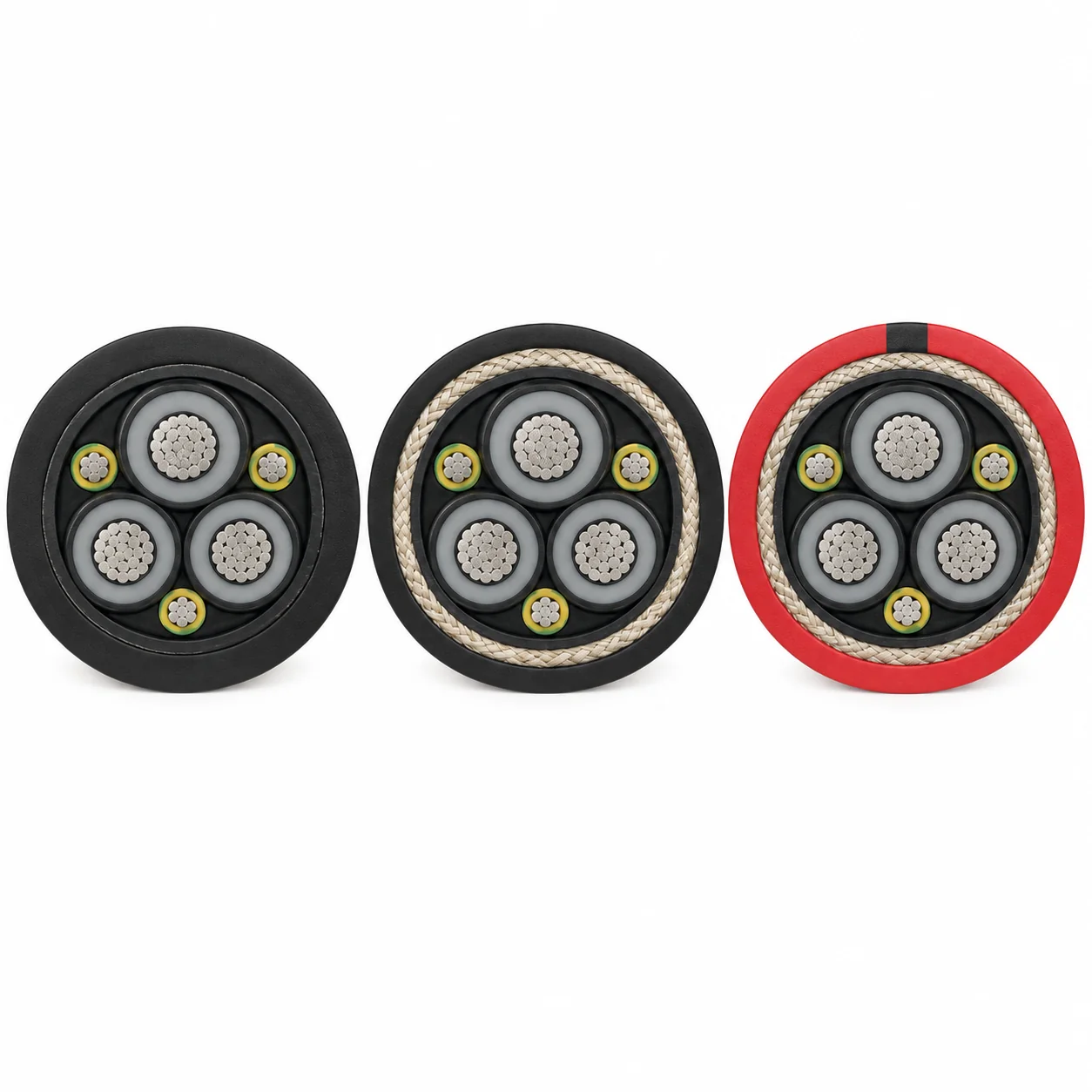

6-CHCU Ailesi Yapısı ve Seçimi

Önce sarma geometrisine, ardından kılıf görevine göre seçin. Aşağıdaki tablo, üç yapının yanıtlamak için var olduğu kararı gösterir.

Temel 6-CHCU yapısı, DS 073-2004'e göre

6-CHCU-TT yapısı, DS 042-2005'e göre

6-CHCU TTAR yapısı

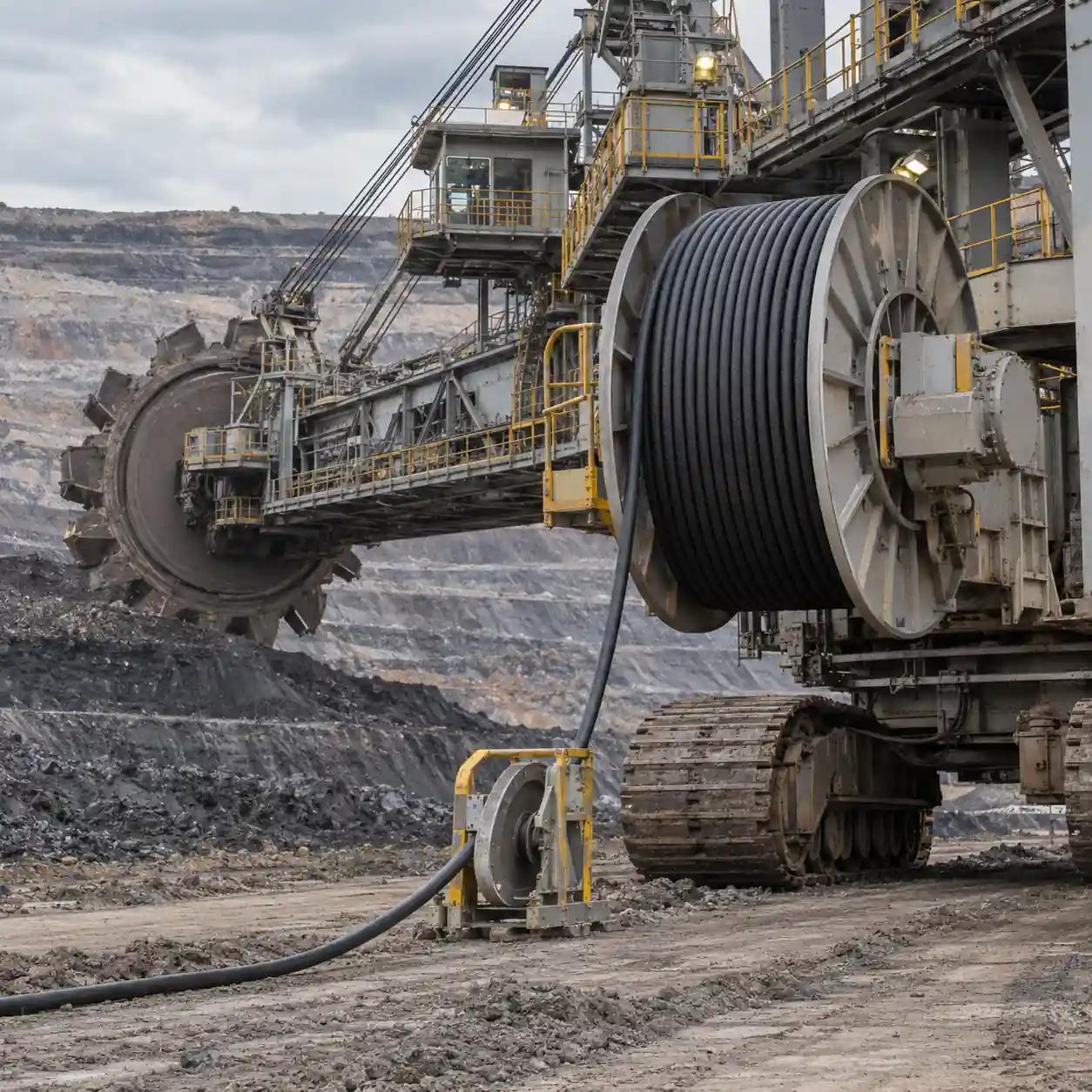

6-CHCU Uygulamaları

Bu aile, açık ocak madenlerindeki büyük hareketli ekipmanlara güç sağlar: kömür kazı makineleri, ekskavatörler, yığıcılar ve dolgu makineleri; ağır mekanik zorlanma altındaki sürükleme ve tambur güzergâhlarında.

• Temel 6-CHCU: tamburun kabloyu yalnızca tek yönde saptırdığı kömür kazı makineleri.
• 6-CHCU-TT: tambur ekseni makineye paralel olan ve bu nedenle çoklu sapma yönleri oluşan ekskavatörler ve dolgu makineleri.
• 6-CHCU TTAR: kılıf aşınmasının ömrü belirlediği en ağır sürükleme veya tambur görevindeki yığıcılar ve ekskavatörler.
• Darbe, basınç, aşınma ve hava koşullarına maruz kalan yüzey güzergâhları.

Uygulama sınırları

Esnek kabloların kullanımı VDE 0298-3'e uyar. Akım taşıma kapasiteleri 30 °C'de serbest havadaki değerlerdir ve iki kez düzeltilmelidir: bir kez ortam sıcaklığı için, bir kez de tambura sarılı kat sayısı için, teknik özellikler sekmesindeki katsayılar kullanılarak. Bir kablonun dört kat hâlinde tambura sarılması, kapasitesinin yarısından çok fazlasını ortadan kaldırır. Tambur çapı, sapma makarası çapı, kat sayısı, hız ve çekme kuvveti, üç yapıdan hangisinin geçerli olduğunu belirler.

İlgili maden tambur kablosu kaynakları

Karşılaştırın 35-CHVU 20/35 kV makine beslemesi için, R-(N)TSCGEWÖU Alman standardına göre tambur görevi için ve (N)TSCGEWÖU yarı sabit maden dağıtımı için.

Referans notu: 6-CHCu, 6-CHCu-TT veya 6-CHCu TTAR olarak gelen talepler bu sayfada ele alınır; boşluk ve büyük/küçük harf farkları aynı aileyi ifade eder.

6-CHCU Teknik Özellikleri

Yapıya ve güzergâha göre bükülme yarıçapı

TTAR bükülme yarıçapları DIN VDE 0298 Bölüm 3, Tablo 2'ye uygundur.

6-CHCU temel ve 6-CHCU-TT ölçü ve elektriksel veri tablosu

Temel ve TT yapıları tek bir boyut ve elektriksel veri tablosunu paylaşır.

6-CHCU TTAR ölçü, ağırlık ve çekme yükü tablosu

6-CHCU TTAR elektriksel veri tablosu

Kısa devre sabiti k = 122, 200 °C kısa devre sıcaklığı ve 90 °C iletken sıcaklığı için IEC 60949'a göre hesaplanmıştır.

Akım taşıma kapasitesi düzeltme katsayıları

Üç yapının tümünde bütün kesitler sipariş edilebilir.

6-CHCU Standartları, Onaylar ve Sipariş Belgeleri

Onaylar

Sipariş belge paketi

Hangi yapının gerekli olduğunu, makineyi ve anma değerini, tambur çapını ve eksen yönelimini, sapma makarası çapını, tambura sarılı kat sayısını, hareket hızını, TTAR çekme sınırlarına karşı beklenen çekme kuvvetini, ortam sıcaklığını, gereken makara boylarını, işaretleme metnini ve proje muayene veya belgelendirme kapsamını belirtin.
