Yassı Dalgıç Pompa Kablosu 3 x 6 + 1 x 6 AWG

Tam Kesitli Topraklama İletkenli Yassı Dalgıç Pompa Kablosu

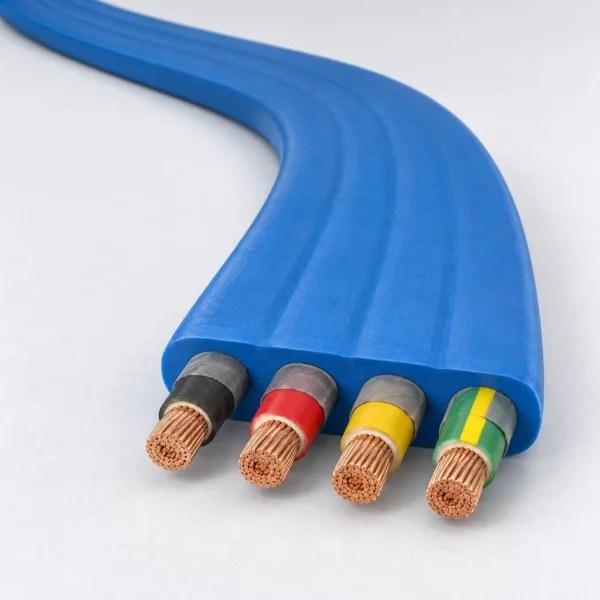

Bu yassı dalgıç pompa kablosu, tek bir mavi CPE dış kılıf altında yan yana duran üç EPR yalıtımlı faz iletkeni ile yalıtılmış bir topraklama iletkeni taşır. Derin kuyu dalgıç pompalarını, sabit maden su tahliye pompalarını ve su altında çalışan diğer ekipmanları besler; UL 44 Section 7 derin kuyu dalgıç su pompası kablosu yapısına göre üretilir ve kılıf ile akım taşıma kapasitesi esası ICEA S-75-381 / NEMA WC 58'e dayanır.

Ana yapı 3 x 6 AWG + 1 x 6 AWG: topraklama iletkeni, faz iletkenleriyle aynı kesittedir. UL 44 yalnızca asgari bir topraklama kesiti belirler ve 6 AWG fazlar için bu asgari değer 8 AWG'dir; dolayısıyla tam kesitli 6 AWG topraklama iletkeni, arıza akımı ve uzun kuyu iniş boyları için belirgin bir pay sağlar. Bu yapıyı Peru'daki bir projeye tedarik ettik.

İletkenler, ince halat tipi (rope-lay) bükümlü, kaplamasız tavlı bakırdır ve 90 °C EPR yalıtımın altında bir ayırıcı bant bulunur. Ağır hizmet tipi termoset CPE dış kılıf suya, yağa, ozona, güneş ışığına ve aleve dayanır ve −40 °C'den itibaren esnekliğini korur. Yassı kesit, kablonun kuyu muhafaza borusu içinde basma borusuna yakın durmasını sağlar.

Ürün aralığı 6 AWG ile 500 kcmil arasındadır; 600/2000 V, 300 m makaralarda, standart kılıf rengi mavi ve siparişinize göre hazırlanan baskı yazısıyla sunulur. Bu yapıya ilişkin UL ve MSHA onay ayrıntıları teklifle birlikte verilir.

Yassı Dalgıç Pompa Kablosunun Yapısı

Ana yapıda neden tam kesitli topraklama iletkeni var

UL 44, derin kuyu pompa kablosundaki topraklama iletkenini isteğe bağlı sayar; ancak böyle bir iletken kullanıldığında yalıtılmış olmalı, faz iletkenleriyle aynı yalıtım tipinde olmalı ve en az UL 44 Table 35.1'in ilgili faz kesiti için belirlediği kesitte olmalıdır. 6 AWG fazlar için bu asgari değer 8 AWG'dir. 3 x 6 AWG + 1 x 6 AWG yapısı bir adım daha ileri giderek topraklama iletkenini fazlarla aynı kesitte yapar. Pompa motoru uzun bir inişin ucunda bulunduğunda, koruma cihazının arızayı hızla kesmek için düşük empedanslı bir arıza yoluna ihtiyaç duyduğunda ya da proje standardı doğrudan tam kesitli topraklama istediğinde belirtilmesi gereken düzen budur. Tablodaki daha büyük kesitler, listelenen standart topraklama iletkenleriyle sunulur; bunların hepsinde talep üzerine tam kesitli topraklama iletkeni üretilebilir.

Neden yassı, neden EPR ve CPE

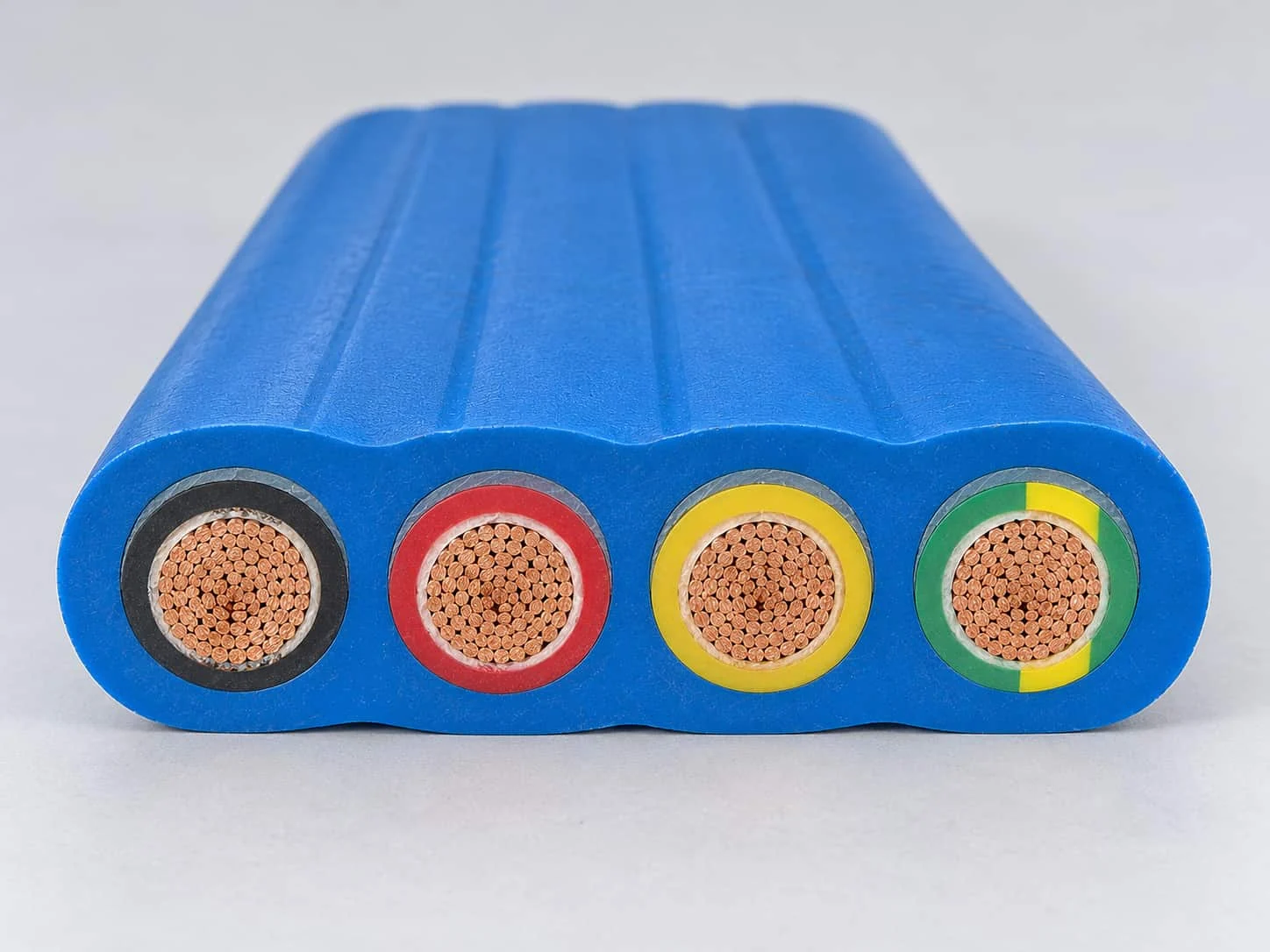

Dört damarın tek sırada dizilmesi kabloyu bir yönde ince tutar; böylece kablo basma borusuna yakın durur ve kuyu muhafaza borusu içindeki halka boşluktan aynı kesitteki yuvarlak bir kabloya göre daha az yer kaplar. EPR yalıtım 90 °C iletken sıcaklığına göre değerlendirilir ve termoset CPE dış kılıf, termoplastik kılıfların aksine ısıyla yumuşamaz.

Bu kablo, UL 44 Section 7 kapsamında bir derin kuyu dalgıç su pompası kablosudur. UL 44 bu sınıfa herhangi bir tip harfi vermez; yapı, topraklama iletkeni bulunmayan ICEA Type W kablosu da, iki topraklama iletkeni bulunan ICEA yassı Type G kablosu da değildir. Kuyuda asılı kalmak yerine hareketli ekipmanla birlikte yol alan yassı bir kablo için şu ürünümüze bakın: dört iletkenli yassı Type W maden kablosu.

Uygulamalar ve Montaj

• Belediye, tarım ve sanayi su temini için derin kuyu dalgıç su pompaları.
• Sabit maden su tahliye tesisatları - sondaj kuyuları, kuyu pompaları ve sabit su toplama çukurları - CPE dış kılıfın yağa dayanımının ve tam kesitli topraklama iletkeninin önem taşıdığı yerler.
• Suya yerleştirilip orada bırakılan dalgıç motorlar ve diğer elektrikli ekipmanlar.

Düzenli olarak kaldırılan, sürüklenen ya da sarılıp açılan bir pompa için bunun yerine taşınabilir bir kablo gerekir; şu ürünümüze bakın: dört iletkenli yassı Type W maden kablosu bu çalışma koşulu içindir.

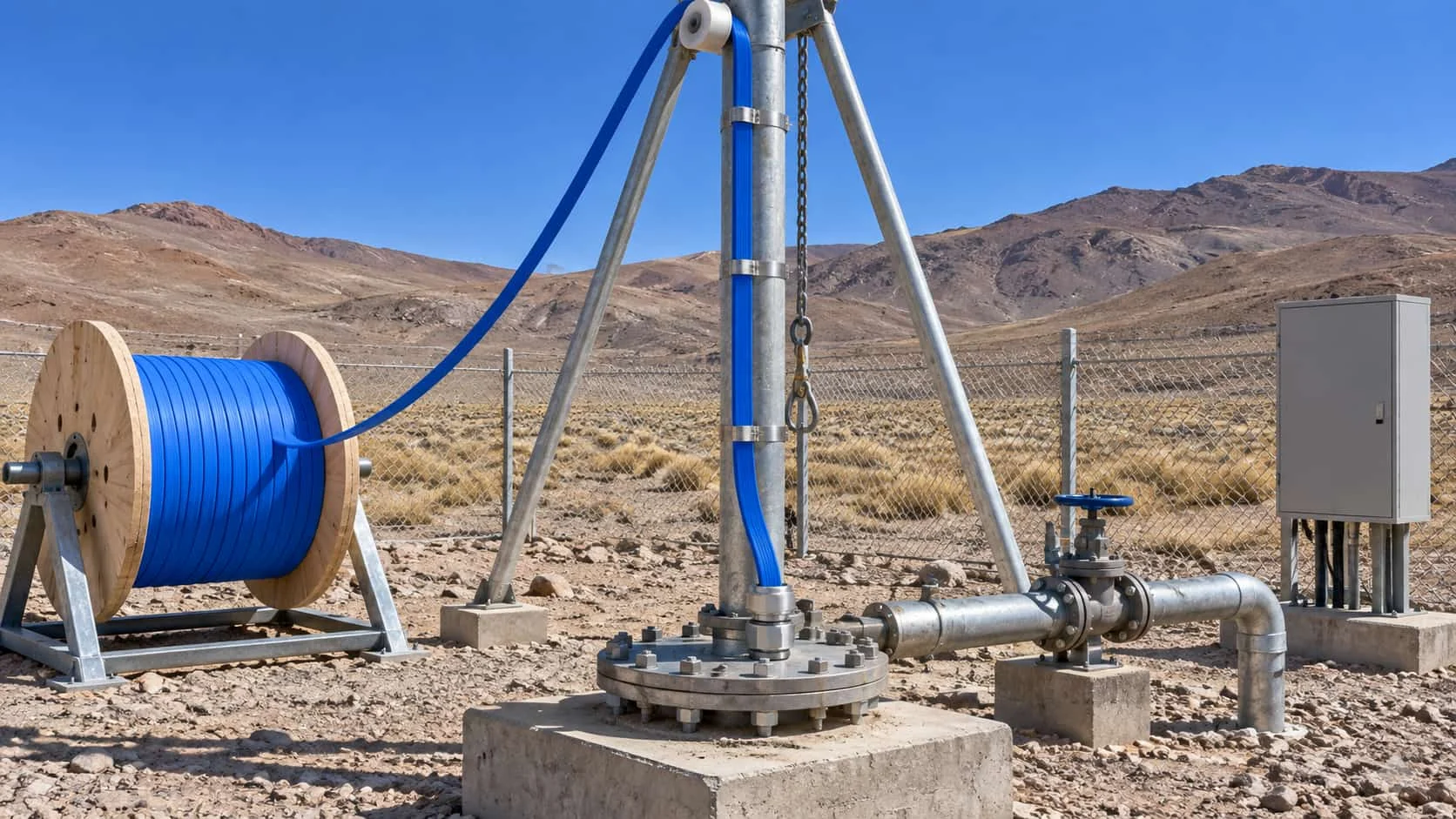

UL 44, bu kablo sınıfını, kablonun tekrarlayan elleçlemeye maruz kalmadığı durumlarda derin kuyu su pompalarının kuyu muhafaza borusu içinde tesisatı için tasarlanmış olarak tanımlar. Kablo, 500 m derinliğe kadar kuyularda sürekli daldırma için tasarlanmıştır; askı yöntemi, ekler ve sonlandırmalar her proje için ayrıca teyit edilir, çünkü bir dizinin ne kadar derine inebileceğini genellikle dış kılıf değil bunlar belirler. Sarılıp açılan veya bir makineyle sürüklenen bir kablo ise taşınabilir kablo ailesine girer.

Montaj uygulaması

• Kabloyu makaradan burmadan, düz bir hat üzerinde açın; yassı bir kablo asla makara yanağının üzerinden çekilerek açılmamalıdır.
• Kabloyu, pompa üreticisinin belirttiği aralıklarla basma borusuna kelepçeleyin; böylece kablonun ağırlığını ekler veya motor uçları değil boru taşır. Tablodaki ağırlıkların daldırma derinliğiyle çarpımı bu asılı yükü verir; 3 x 6 + 1 x 6 AWG yapısı için sipariş çiziminde teyit edilen ağırlığı kullanın.
• Çekme yüklerini, ilgili kesit için listelenen azami çekme kuvvetinin altında tutun.
• Kabloyu motor uçlarına, sürekli su altında kalmaya uygun bir ek kitiyle birleştirin ve yalıtım direncini dizi indirilmeden önce ve ek yapıldıktan sonra yeniden ölçün.
• Frekans çeviriciyle çalışan bir pompa motorunda azami kablo uzunluğunu ve gerekli çıkış filtrelemesini sürücü üreticisiyle teyit edin. Uzun ve filtresiz sürücü çıkışları, besleme geriliminin oldukça üzerinde gerilim tepeleri üretir; filtre ve kablo uzunluğu sınırlarını sürücü ve pompa üreticileri belirler.

Referans: Peru projesi

Mavi CPE dış kılıflı 3 x 6 AWG + 1 x 6 AWG yapısı, Peru'daki bir projeye tedarik edildi.

Taleple birlikte gönderilecekler

• Faz kesiti ve topraklama iletkeninin standart kesitte mi yoksa tam kesitte mi olacağı.
• Sistem gerilimi, motor gücü ve tam yük akımı.
• Daldırma derinliği ile kuyu başından kumanda panosuna kadar olan yatay güzergâh.
• Muhafaza borusu iç çapı ve basma borusu ölçüsü; böylece yassı genişliğin boşluğa uygunluğu kontrol edilebilir.
• Su sıcaklığı ve varsa yağ, hidrokarbon veya maden suyuna maruziyet.
• Yol verme yöntemi: direkt yol verme, yumuşak yol verici veya frekans çevirici.
• Makara uzunluğu veya kuyu başına kesintisiz uzunluklar, baskı yazısı ve varış limanı.

Satın alma soruları

3 x 6 + 1 x 6 AWG ne anlama gelir?

Üç adet 6 AWG faz iletkeni ve bir adet 6 AWG topraklama iletkeni. İkinci sayı topraklama kesitini gösterir; dolayısıyla 3 x 6 + 1 x 6 AWG tam kesitli bir topraklama iletkenine sahiptir, 3 x 6 AWG + 8 AWG gibi bir gösterim ise küçültülmüş topraklama anlamına gelir: 8 AWG, UL 44'ün 6 AWG fazlarla izin verdiği en küçük topraklama iletkenidir.

Dalgıç pompa kablosunda tam kesitli topraklama iletkeni gerekli midir?

UL 44 açısından gerekli değildir; bu standart yalnızca bir asgari değer belirler: 6 AWG fazlar için 8 AWG. Tam kesitli topraklama iletkeni, iniş uzun olduğunda, koruma cihazının arızayı hızla kesmek için düşük empedanslı bir arıza yoluna ihtiyaç duyduğunda ya da proje standardı bunu istediğinde tercih edilir. Bu sayfadaki ana yapıda tam kesitli topraklama iletkeni bulunur.

Bu kabloda 600/2000 V ne anlama gelir?

Bu, çift işaretlemedir. 600 V, bu yalıtım kalınlığının karşıladığı UL 44 kapsamındaki değerdir. 2000 V ise 2000 volt ve altında değerlendirilen yapıları kapsayan ICEA S-75-381 / NEMA WC 58 taşınabilir güç kablosu sınıfıdır. Tesisatınız için hangi değerin geçerli olduğu teklifte teyit edilir.

6 AWG dalgıç pompa kablosu kaç amper taşıyabilir?

Serbest havada, 90 °C iletken sıcaklığında ve yüklü üç iletken için 30 °C ortam sıcaklığında 87 A, 40 °C ortam sıcaklığında 79 A; esaslar NEC Table 400.5(A)(2) ve ICEA S-75-381 Table H-1'dir. Yetkili merciin bunun yerine NEC Table 310.16'yı uyguladığı durumlarda değer 75 A'dir. Makarada sarılı, demet hâlinde veya sıcak su içindeki kablo için değeri düşürün.

Yassı mı yuvarlak mı dalgıç pompa kablosu: hangisi daha iyi?

Kuyuda asılı kalıp orada duran bir kablo için olağan tercih yassı yapıdır. Bir yönde daha ince olduğundan muhafaza borusunda daha fazla boşluk bırakır ve basma borusuna düz biçimde kelepçelenir. Kablonun sık sık elleçlendiği yerlerde ise yuvarlak kablo burulmaya daha iyi direnir.

Bunun yerine PVC dalgıç pompa kablosu kullanılabilir mi?

Evet, serin ve temiz suda çalışan küçük pompalar için kullanılabilir. PVC dalgıç pompa kablosu genellikle 75 °C iletken sıcaklığına göre değerlendirilir; bu nedenle aynı kesit daha az akım taşır - NEC Table 310.16'da 6 AWG için 75 A'e karşı 65 A - ve termoplastik ısıyla yumuşar. Daha büyük motorlar, sıcak veya yağlı su, maden su tahliyesi ve soğuk yüzey güzergâhları için tercih EPR/CPE'dir.

Kablo ne kadar derine indirilebilir?

500 m derinliğe kadar kuyularda sürekli daldırma için tasarlanmıştır. Pratik sınırı genellikle dizinin nasıl taşındığı, ekler ve sonlandırmalar belirler; bu nedenle daldırma derinliği teklifle birlikte teyit edilir.

Teslimat nasıl yapılır?

Standart olarak 300 m (984 ft) makaralarda; standart kılıf rengi mavi ve baskı yazısı şartnamenize göre hazırlanır. İniş hattında ara ek kalmaması için her kuyuya uygun kesintisiz uzunluklar da tedarik edilebilir.

İlgili kablolar

Farklı gerilimlerde pompa grubu seçimi için dalgıç pompa motor kablosu genel bakış sayfamıza göz atın. Avrupa standartlarına göre kurulan içme suyu kuyuları için ise şu ürünümüze bakın: Drincable 600 içme suyu pompa kablosu ve H07RN8-F dalgıç pompa kablosu. Diğer üreticilerin maden kablosu katalog adları şu sayfamızda eşleştirilmiştir: maden kablosu tanımları çapraz referansı.

Referans notu: yassı EPR/CPE pompa kablosu için AQUAFLEX veya HYDROFLEX işaretiyle gelen talepler bu sayfadan yürütülür.

Ticari marka notu: AQUAFLEX® ve HYDROFLEX®, ilgili sahiplerinin ticari markalarıdır; TEBAOFLEX bu şirketlerle bağlantılı değildir ve onların kablolarını satmamaktadır. Bu yassı EPR/CPE pompa kablosunu, bu sayfada açıklanan UL 44 ve ICEA S-75-381 yapı esasına göre üretiyoruz ve burada listelenen her kesit bir TEBAOFLEX yapısı olarak fiyatlandırılabilir ve tedarik edilebilir. Bir şartnamede başka bir üreticinin ürünü adlandırılıyorsa bunu talebinizle birlikte gönderin; karşısına herhangi bir teklif konmadan önce yapı parametre parametre karşılaştırılır.

Yassı Dalgıç Pompa Kablosu Teknik Özellikleri

Kesitler ve teknik veriler

İlk sütun, her satırın tek başına okunabilmesi için tam kesit gösterimini taşır: önce faz iletkenleri, sonra topraklama iletkeni. 3 x 6 AWG + 1 x 6 AWG yapısında tam kesitli topraklama iletkeni bulunur; bu nedenle kalınlığı, genişliği ve ağırlığı özel imalattır ve sipariş çiziminde teyit edilir.

Son sütun reaktans değil endüktanstır. 60 Hz'de reaktans 2πfL'dir; buna göre 6 AWG'deki 0.343 mH/km yaklaşık 0.129 Ω/km, 500 kcmil'deki 0.278 mH/km ise yaklaşık 0.105 Ω/km eder.

Akım taşıma kapasiteleri, 90 °C iletken sıcaklığında akım taşıyan üç iletken ve serbest havadaki tek bir kablo içindir. 40 °C sütunu ICEA S-75-381 / NEMA WC 58 Annex H, Table H-1'e dayanır. 30 °C sütunu NEC Table 400.5(A)(2), 90 °C, F sütununa dayanır; 400 kcmil'de NEC değeri 468 A'dir, bu nedenle ilgili satır ICEA değeriyle tam orantılı ilerlemez. Makarada sarılı bırakılan, demet hâlindeki, kapalı ortamdaki ya da sıcak su veya havada çalışan kablo için değeri düşürün.

Yetkili merciin NEC Table 310.16'yı uyguladığı durumlar

UL 44 pompa kablosu, NEC Article 310 kapsamındaki iletken tiplerinden üretilir; bu nedenle yetkili merci kabloyu Table 400.5(A)(2) yerine Table 310.16'ya göre değerlendirebilir. Bu durumda aşağıdaki daha düşük değerler geçerli olur; projenizin gerektirdiği esası talebinizde belirtin.

Gerilim düşümü: örnek hesap

Üç fazlı bir hatta gerilim düşümü √3 × akım × iletken direnci × uzunluk şeklinde hesaplanır. 6 AWG üzerinde çalışan, NEC Table 430.250'ye göre tam yük akımı 40 A olan 30 hp, 460 V üç fazlı bir pompa motorunu ele alalım. NEC Chapter 9, Table 8, 75 °C'de bükümlü kaplamasız bakır için 1000 ft başına 0.491 Ω (1.61 Ω/km) verir; buna göre her metrede 1.732 × 40 × 0.00161 = 0.11 V düşüm olur. Yüzde 3'lük sınıra, yani 13.8 V'a, iniş ile yatay güzergâh birlikte sayıldığında yaklaşık 124 m (yaklaşık 406 ft) kabloda ulaşılır. İnce esnek büküm, tablodaki bu direncin biraz üzerinde kalır; bu nedenle değeri bir üst sınır olarak değerlendirin ve motor yol almasını da hesaba katan pompa üreticisinin kablo uzunluğu tablolarıyla karşılaştırın.

Standart makara başına ağırlık

Standartlar ve Onaylar

Bu yapıya ilişkin UL ve MSHA onay ayrıntıları teklifle birlikte verilir; rutin deney raporları ise sipariş belgeleriyle birlikte sunulur. Yukarıdaki standartlar yapıyı ve değerlendirme esasını tanımlar; bir projede kablonun üzerinde belirli bir listeleme işaretinin bulunması gerekiyorsa bunu talebinizde belirtin, neyin tedarik edileceğini teyit edelim.
