Cáp cấp điện mặt đất cho GPU máy bay di động
Cáp cấp điện mặt đất 28V DC dành cho các bộ nguồn mặt đất máy bay kết hợp hai phương án cấu tạo mềm dẻo trên cùng một trang mua hàng: cấu tạo SC một lõi với một lõi động lực 120 mm² và bốn lõi điều khiển tích hợp, và cấu tạo SF nhiều lõi với sáu lõi động lực cùng mười bốn lõi điều khiển.
- Điện áp danh nghĩa: U0/U 28 V DC
- Cấu hình SC: 1 × (120 mm² + 4 × 1 mm²) cho tuyến cáp GPU di động
- Cấu hình SF: 6 × 40 mm² + 14 × 1 mm² kết hợp tuyến điện lực và điều khiển
- Ruột dẫn: Đồng sợi nhỏ mạ thiếc, tham chiếu IEC 60228 cấp 5
- Vỏ ngoài: PUR màu vàng cho SC; vỏ bọc polymer mềm dẻo màu vàng cho SF; hợp chất và màu sắc có thể tùy chỉnh
- Kích thước, khối lượng và dòng điện định mức: được tùy chỉnh theo dự án và xác nhận cùng báo giá
Gửi loại GPU, cấu tạo cáp cần, chiều dài, chuyển động, giao diện đầu nối và yêu cầu tài liệu để nhận báo giá kỹ thuật.
cáp cấp điện mặt đất cho GPU máy bay di động
Loại cáp cấp điện mặt đất trên trang này là điểm lựa chọn cho các dây cấp nguồn GPU máy bay loại mềm, nơi người mua phải chọn giữa cấu tạo một lõi lực gọn nhẹ và cấu tạo nhiều lõi tích hợp tất cả trong một. Cả hai cấu tạo được cung cấp đều dành cho chế độ hỗ trợ mặt đất linh hoạt; chúng không thể thay thế cho nhau chỉ vì cả hai đều làm việc ở 28 V DC.
Hãy chọn cấu tạo SC khi dự án cần một lõi cấp nguồn 120 mm² với bốn lõi điều khiển nằm bên trong bố trí lõi lực đó. Hãy chọn cấu tạo SF khi tuyến cáp cần sáu lõi lực 40 mm² cùng với mười bốn lõi điều khiển 1 mm² trong một sợi cáp. Lựa chọn này làm thay đổi đường kính cáp, khối lượng, số lõi điều khiển và dải nhiệt độ đã nêu, vì vậy cần được xác nhận theo giao diện GPU và tuyến lắp đặt trước khi phát hành.
- Chọn SC: GPU di động với 1 × (120 mm² + 4 × 1 mm²).
- Chọn SF: Tuyến tích hợp điện lực và điều khiển với 6 × 40 mm² + 14 × 1 mm².
- Trước khi đặt hàng: Xác nhận chiều dài, chuyển động, đường uốn, đầu nối, bố trí ruột dẫn và tài liệu thử cần thiết.
Cáp cấp điện mặt đất SC 28V DC và SF 28V DC được báo giá theo hai cấu tạo có tài liệu riêng trên cùng trang chính này.
Xem dòng cáp cấp điện mặt đất sân bay để xem các dòng cáp hỗ trợ mặt đất AC và DC liên quan.

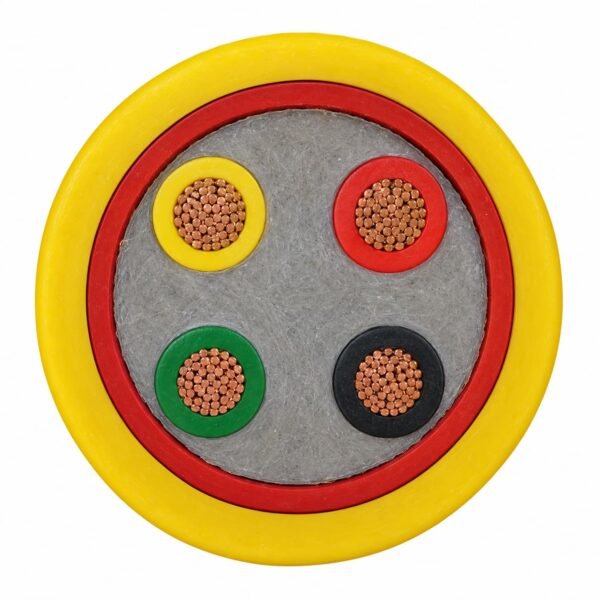

Tùy chọn cấu tạo cáp cấp điện mặt đất 28V DC
Hai Cáp cấp điện mặt đất 28V DC tùy chọn dùng ruột đồng sợi nhỏ mạ thiếc, tham chiếu IEC 60228 cấp 5 trong dữ liệu cung cấp. Chọn theo bố trí ruột và yêu cầu điều khiển; không coi SC và SF chỉ khác màu hay kiểu vỏ.
| Cấu tạo cáp cấp điện mặt đất 28V DC | Cấu tạo SC (một lõi động lực) | Cấu tạo SF (nhiều lõi) |
|---|---|---|
| Ruột dẫn | Đồng sợi nhỏ mạ thiếc; tham chiếu IEC 60228 cấp 5 | Đồng sợi nhỏ mạ thiếc; tham chiếu IEC 60228 cấp 5 |
| Bố trí điện lực và điều khiển | 1 × 120 mm² lõi điện lực + 4 × 1 mm² lõi điều khiển | 6 × 40 mm² lõi điện lực + 14 × 1 mm² lõi điều khiển |

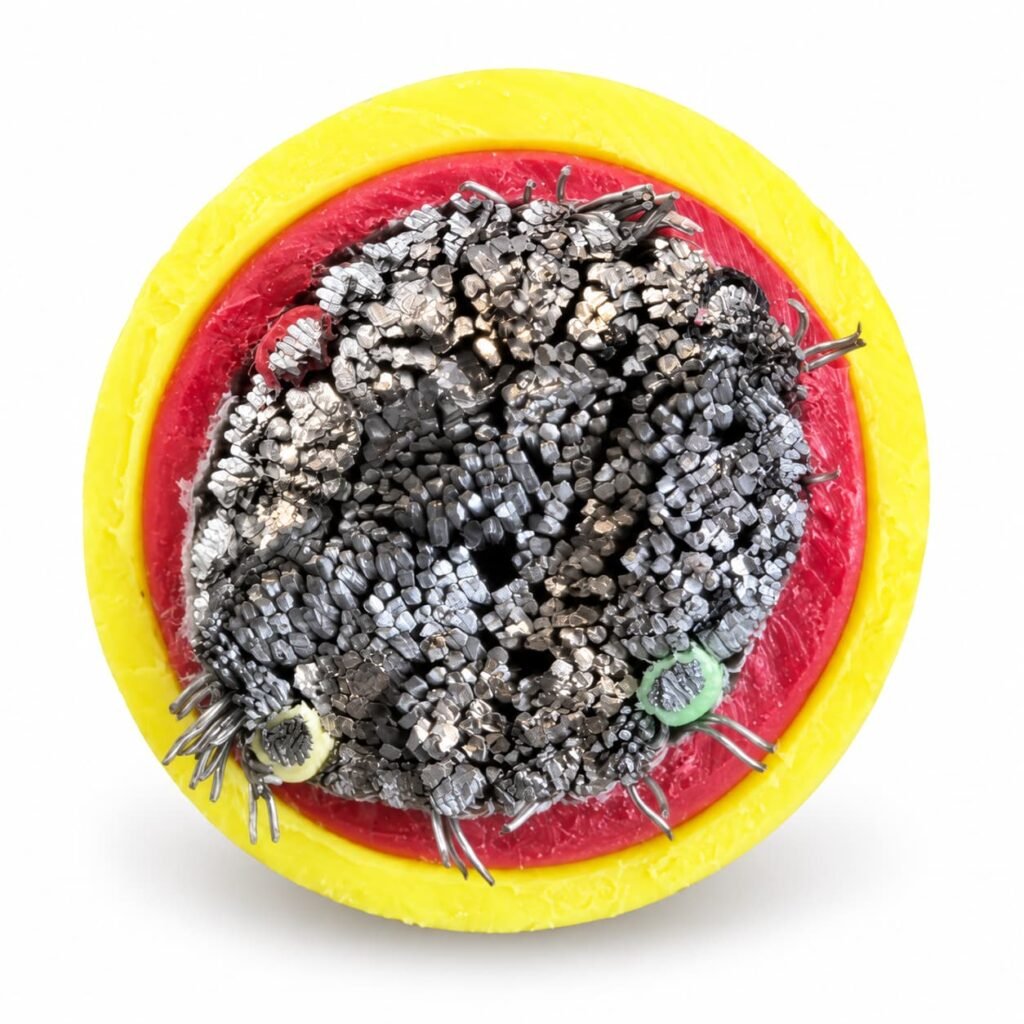

| Cách điện / cấu tạo trong | Cách điện điện dung thấp; lõi điều khiển trong bố trí lõi điện lực; vỏ trong PUR đỏ | Cách điện lõi điều khiển 1 mm²; các phần tử động lực/điều khiển dạng bện; vỏ bọc trong bằng polymer màu đen và màu đỏ |
| Vỏ ngoài | PUR vàng | Polymer mềm dẻo màu vàng; hợp chất và màu sắc có thể tùy chỉnh |
| Chỉ báo mài mòn | Tính năng cung cấp | Tính năng cung cấp |
- Cáp cấp điện mặt đất SC 28V DC: Chọn bố trí một lõi điện lực 120 mm² khi bốn lõi điều khiển là đủ.
- Cáp cấp điện mặt đất SF 28V DC: Chọn bố trí sáu lõi điện lực khi cần mười bốn lõi điều khiển được cung cấp.
Với cả hai Cáp cấp điện mặt đất 28V DC cấu tạo, đầu nối cuối cùng và ghi nhãn cáp phải phù hợp GPU và giao diện máy bay đã được phê duyệt.
Ứng dụng và lựa chọn cáp cấp điện mặt đất 28V DC
Dòng cáp cấp điện mặt đất 28V DC này dành cho sử dụng mềm trên thiết bị cấp điện mặt đất máy bay, gồm GPU di động. SC và SF đáp ứng yêu cầu quản lý cáp và điều khiển khác nhau.
Chọn cáp cấp điện mặt đất SC 28V DC khi
- GPU di động cần một lõi cấp điện 120 mm² và bốn lõi điều khiển 1 mm².
- Cần bố trí cáp gọn cho tuyến GPU di động đã nêu.
- Dự án cần thông số ruột dẫn, bán kính uốn và nhiệt độ tham chiếu SC được cung cấp.
Chọn cáp cấp điện mặt đất SF 28V DC khi
- Lắp đặt cần sáu lõi điện lực 40 mm² và mười bốn lõi điều khiển 1 mm² trong một cáp.
- Cáp phải kết hợp điện lực và bố trí lõi điều khiển mở rộng cho nhiệm vụ hỗ trợ mặt đất mềm đã nêu.
- Dự án chấp nhận đường kính, khối lượng và nhiệt độ tham chiếu khi dùng mềm của SF.
Mỗi cáp cấp điện mặt đất 28V DC cần được chỉ định theo chuyển động thực tế. Xác nhận dùng cố định hay mềm, khoảng hở tuyến, đường uốn, tiếp xúc xe cộ, chất lỏng, nhiệt độ và giao diện đầu nối để chọn đúng cơ sở báo giá SC hoặc SF.
Với nhiệm vụ cấp điện mặt đất 400 Hz AC thay cho 28 V DC, xem dòng liên quan Cáp cấp điện mặt đất máy bay 400Hz.
Dữ liệu kỹ thuật cáp cấp điện mặt đất 28V DC
Mỗi cáp cấp nguồn mặt đất 28V DC được chế tạo theo giao diện GPU và tuyến cáp của dự án. Cơ sở điện và các quy tắc uốn dưới đây là cố định; kích thước, khối lượng, điện trở ruột dẫn, cấp nhiệt độ và dòng điện định mức được tùy chỉnh và cung cấp cùng báo giá.
| Thuộc tính cáp cấp điện mặt đất 28V DC | Cấu tạo SC (một lõi động lực) | Cấu tạo SF (nhiều lõi) |
|---|---|---|
| Điện áp danh nghĩa | U0/U 28 V DC | U0/U 28 V DC |
| Điện áp thử | Tùy chỉnh theo dự án | Tùy chỉnh theo dự án |
| Bán kính uốn tối thiểu — cố định | 4 × d | 4 × d |
| Bán kính uốn tối thiểu — mềm | 6 × d | 6 × d |
| Dải nhiệt độ — cố định | Tùy chỉnh theo dự án | Tùy chỉnh theo dự án |
| Dải nhiệt độ — mềm | Tùy chỉnh theo dự án | Tùy chỉnh theo dự án |
Cấp nhiệt độ phụ thuộc vào hợp chất cách điện và hợp chất vỏ bọc được chọn. Hãy nêu rõ nhiệt độ sân đỗ thấp nhất, nhiệt độ ruột dẫn cao nhất và việc cáp cấp nguồn mặt đất 28V DC có bị di chuyển khi đang lạnh hay không.
Cấu hình và kích thước điển hình
| Cấu tạo cáp cấp điện mặt đất 28V DC | Cấu hình lõi điển hình | Đường kính ngoài | Khối lượng cáp xấp xỉ | Điện trở ruột dẫn | Khả năng mang dòng |
|---|---|---|---|---|---|
| Cấu tạo SC | 1 × (120 mm² + 4 × 1 mm²); các cỡ lõi động lực khác theo yêu cầu | Tùy chỉnh theo dự án | Tùy chỉnh theo dự án | Tùy chỉnh theo dự án | Tùy chỉnh theo dự án |
| Cấu tạo SF | 6 × 40 mm² + 14 × 1 mm²; các số lượng lõi khác theo yêu cầu | Tùy chỉnh theo dự án | Tùy chỉnh theo dự án | Tùy chỉnh theo dự án | Tùy chỉnh theo dự án |
Các cấu hình lõi được nêu là ví dụ điển hình. Tiết diện lõi động lực, số lượng lõi điều khiển, hợp chất vỏ bọc, màu sắc và ký hiệu in trên cáp được tùy chỉnh theo đầu ra của GPU, đầu nối và chiều dài cáp. Dòng điện định mức được tính cho điều kiện lắp đặt thực tế — đặt tự do trong không khí, trên tang cuốn hoặc bó chung — và cho chu kỳ làm việc, và được xác nhận trong bản chào kỹ thuật.
Tiêu chuẩn và tham chiếu vật liệu cáp cấp điện mặt đất 28V DC
Thông tin cáp cấp điện mặt đất 28V DC nêu các tiêu chuẩn và phương pháp tham chiếu sau. Chúng mô tả vật liệu, thử nghiệm hoặc khả năng chịu được nêu và phải đối chiếu đúng cấu tạo đặt hàng cùng tài liệu dự án.
| Hạng mục | Tham chiếu trong nguồn | Cấu tạo áp dụng |
|---|---|---|
| Ruột dẫn | IEC 60228 cấp 5 | SC và SF |
| Tính năng cháy / vật liệu vỏ | IEC 60332-1-2; tham chiếu vật liệu vỏ UL 94 V2 | SC |
| Tính năng cháy | IEC 60332-1-2 | SF |
| Khả năng chịu dầu | EN 50363-10-2 | SC |
| Khả năng chịu dầu | EN 50290-2-22 | SF |
| Chịu thời tiết / ozone | HD 605 (VDE 0276-605); EN 50396 | SC |
| Chịu thủy phân / vi sinh / nước muối | EN 50363-10-2; tham chiếu UL 1309 | SC |
| Mài mòn | UL 2556-2021 và JIS C3005 | SF |
| Tham chiếu chất có hại | Chỉ thị RoHS của Liên minh châu Âu | SC và SF |
Với mỗi đơn hàng cáp cấp điện mặt đất 28V DC, hãy nêu rõ hồ sơ yêu cầu áp dụng cho cấu tạo SC hay cấu tạo SF.
Yêu cầu phiên bản tiêu chuẩn, nhãn cáp, phạm vi thử và tài liệu cùng yêu cầu báo giá cáp cấp điện mặt đất 28V DC. Các tham chiếu nguồn trên không hàm ý phê duyệt dự án, chứng nhận hoặc tính phù hợp lắp đặt vượt phạm vi đã nêu.
