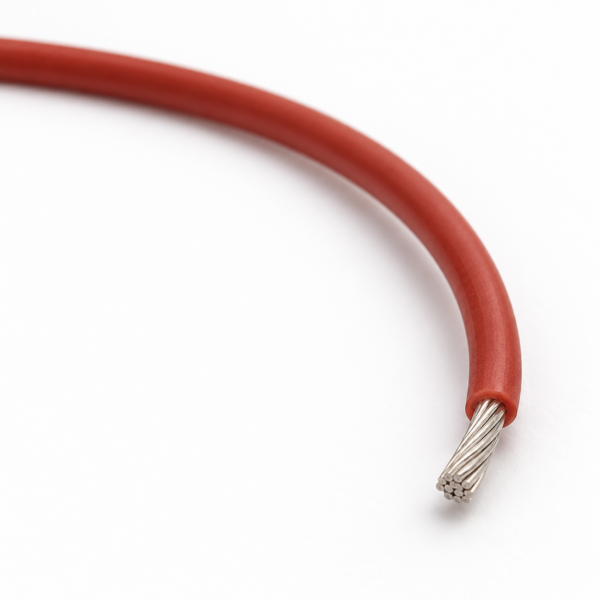

UL 3644 Silicone Appliance Wire, 200°C 1000V
UL 3644 is a UL-certified silicone appliance wire rated 1000 V AC, with 150°C and 200°C constructions. It is intended for internal appliance wiring where the wire is totally enclosed, and the required temperature grade should appear on the equipment specification.
- Điện áp: 1000 V AC
- Nhiệt độ: 150°C or 200°C by construction
- Cách điện / lớp phủ: extruded silicone rubber
- Chọn kích cỡ: 30 AWG–1000 kcmil style range; table: 30 AWG–4/0 AWG
- Chứng nhận: AWM được chứng nhận UL; UL 758
UL 3644 wire selection
UL 3644 is a UL-certified silicone appliance wire rated 1000 V AC, with 150°C and 200°C constructions. It is intended for internal appliance wiring where the wire is totally enclosed, and the required temperature grade should appear on the equipment specification.
The dimension table now includes 19 conductor sizes from 30 AWG through 4/0 AWG. The nominal insulation wall changes with conductor size, starting at 0.82 mm for the 30–10 AWG rows. Stranding and finished diameter are shown together, while a separate style thickness schedule covers the wider range up to 1000 kcmil. This separates a finished-wire dimension from the minimum insulation requirement used to define the construction.
When replacing an enclosed appliance lead, check the temperature grade and the available bend space before assuming that another 1 kV silicone wire will fit. The listed constructions use a bend radius of 10 times finished diameter. A different wall schedule can change the terminal entry clearance even when the AWG and voltage rating match.
Xem bảng mã sản phẩm và cỡ dây trong tab Thông số kỹ thuật. Khám phá nhóm Dòng cáp chịu nhiệt cao for related constructions. Compare UL 3580 for 150°C motor lead duty and UL 3645 when an additional outer covering is specified.
Cấu tạo

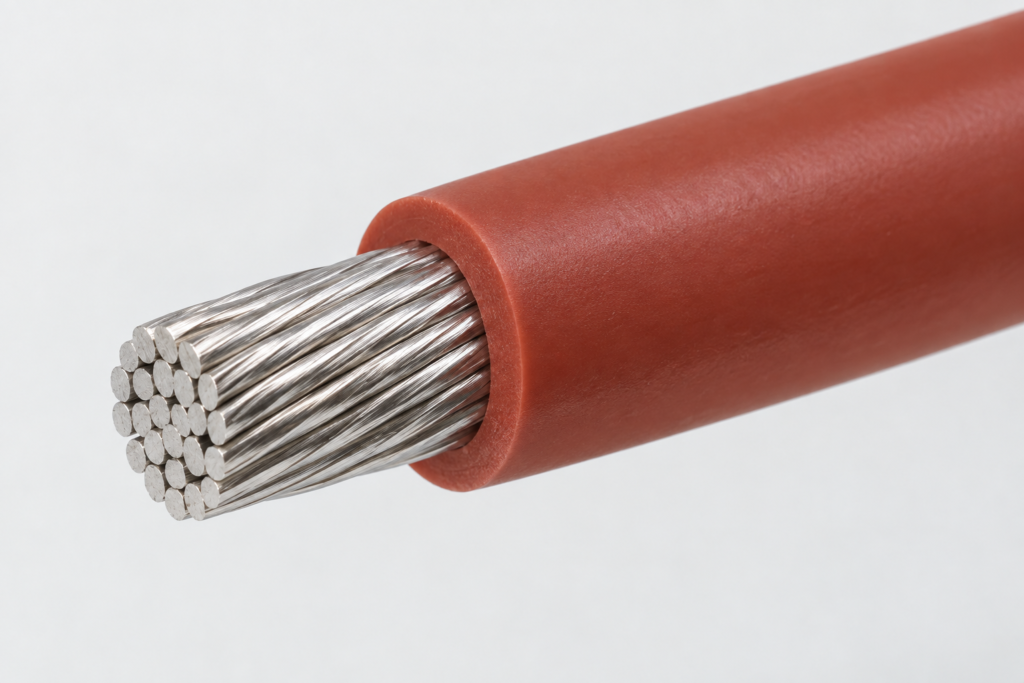

UL 3644 uses the following conductor and insulation system. The diagram illustrates the layer sequence; select the conductor construction and covering shown in the required size specification.
| Thành phần | Chi tiết cấu tạo |
|---|---|
| Ruột dẫn | Solid or stranded copper; dimensioned examples are stranded |
| Cách điện | Cao su silicone đùn ép |
Ứng dụng

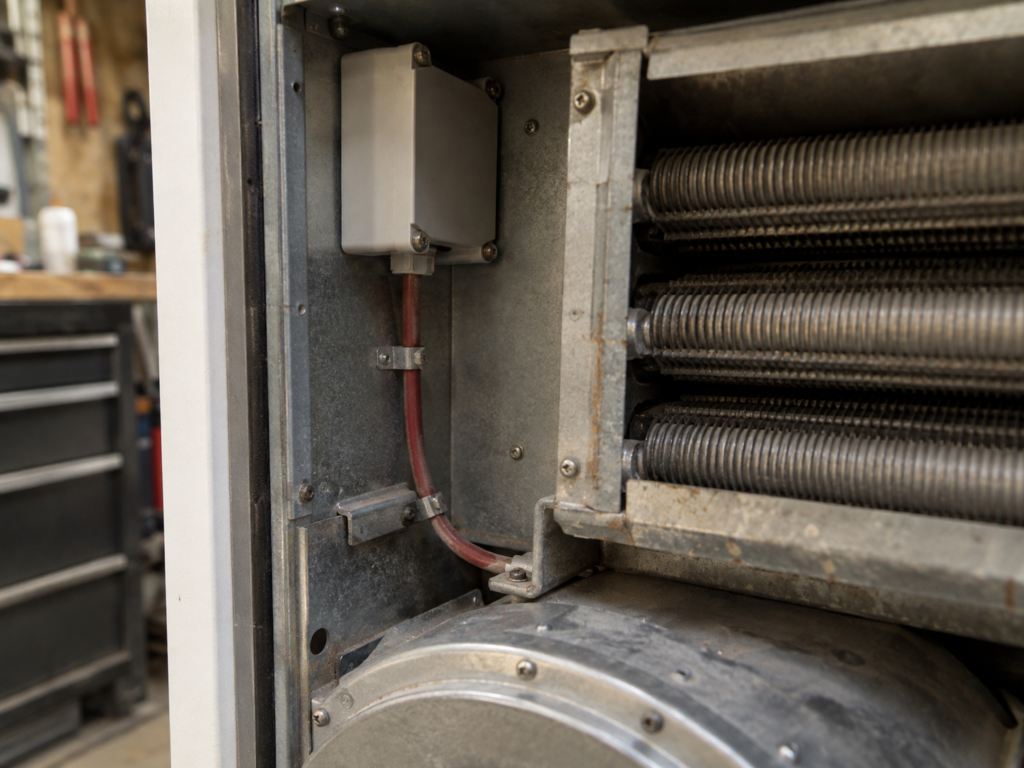

UL 3644 is intended for appliance internal wiring inside a complete enclosure. Select the 150°C or 200°C construction to match the local thermal duty and connection materials.
UL 3644 replacement selection
Khi hỏi về dây thay thế, hãy gửi ký hiệu trên dây hiện có và bản vẽ đấu nối thiết bị để đối chiếu ruột dẫn, lớp cách điện và bố trí đầu nối.
Thông số kỹ thuật
| Thông số | Thông số kỹ thuật |
|---|---|
| Kiểu UL | UL 3644 |
| Cấp điện áp | 1000 V AC |
| Nhiệt độ định mức | 150°C or 200°C by construction |
| Cách điện / lớp bọc | extruded silicone rubber |
| Dải cỡ ruột dẫn | 30 AWG–1000 kcmil style range; table: 30 AWG–4/0 AWG |
| Bending radius for listed construction | 10 × finished OD |
Nominal dimensions follow the listed conductor constructions. Confirm the agreed finished-diameter drawing for tight-clearance assemblies.
| Mã sản phẩm và cỡ ruột dẫn | Số sợi dẫn (sợi/mm) | Nominal silicone wall (mm) | Đường kính ngoài danh nghĩa / dung sai (mm) |
|---|---|---|---|
| UL 3644 4/0 AWG | 2146/0.254 | 2.09 | 17.77 ±0.15 |
| UL 3644 3/0 AWG | 1615/0.254 | 2.09 | 15.97 ±0.15 |
| UL 3644 2/0 AWG | 1330/0.254 | 2.09 | 14.88 ±0.15 |
| UL 3644 1/0 AWG | 1026/0.254 | 2.09 | 13.58 ±0.15 |
| UL 3644 2 AWG | 665/0.254 | 1.58 | 10.73 ±0.15 |
| UL 3644 4 AWG | 420/0.254 | 1.58 | 9.18 ±0.15 |
| UL 3644 6 AWG | 259/0.254 | 1.58 | 7.89 ±0.15 |
| UL 3644 8 AWG | 161/0.254 | 1.20 | 6.88 ±0.15 |
| UL 3644 10 AWG | 105/0.254 | 0.82 | 4.65 ±0.15 |
| UL 3644 12 AWG | 65/0.254 | 0.82 | 4.01 ±0.15 |
| UL 3644 14 AWG | 41/0.254 | 0.82 | 3.52 ±0.15 |
| UL 3644 16 AWG | 26/0.254 | 0.82 | 3.14 ±0.15 |
| UL 3644 18 AWG | 34/0.18 | 0.82 | 2.86 ±0.15 |
| UL 3644 20 AWG | 21/0.18 | 0.82 | 2.60 ±0.15 |
| UL 3644 22 AWG | 17/0.16 | 0.82 | 2.41 ±0.15 |
| UL 3644 24 AWG | 11/0.16 | 0.82 | 2.26 ±0.15 |
| UL 3644 26 AWG | 7/0.16 | 0.82 | 2.13 ±0.15 |
| UL 3644 28 AWG | 7/0.127 | 0.82 | 2.03 ±0.15 |
| UL 3644 30 AWG | 7/0.10 | 0.82 | 1.95 ±0.15 |
Style construction thicknesses are shown in mils; 1 mil = 0.0254 mm. Nominal finished dimensions are listed separately.
| Model and conductor group | Minimum average silicone wall (mils) | Minimum point wall (mils) |
|---|---|---|
| UL 3644 30–9 AWG | 30 | 27 |
| UL 3644 8 AWG | 45 | 40 |
| UL 3644 7–2 AWG | 60 | 54 |
| UL 3644 1–4/0 AWG | 80 | 72 |
| UL 3644 250–500 kcmil | 95 | 85 |
| UL 3644 501–1000 kcmil | 110 | 99 |
Chọn cấu tạo theo yêu cầu
Identify UL 3644, conductor size and 150°C or 200°C grade together. Use the selected row for nominal OD and the appropriate thickness group for construction review.
Tiêu chuẩn
TEBAOFLEX UL 3644 wire is UL-certified appliance wiring material.
| Hạng mục | Yêu cầu hoặc tài liệu tham chiếu |
|---|---|
| Chứng nhận | AWM được chứng nhận UL |
| Ký hiệu kiểu | UL 3644 |
| Tiêu chuẩn cấu tạo | UL 758 — Vật liệu đi dây trong thiết bị |
| Phân loại cháy của kiểu | Thử cháy ngang |
Trong quy cách mua hàng, hãy nêu kiểu UL, cỡ ruột dẫn, cấp điện áp và nhiệt độ. Kèm theo yêu cầu nhận dạng sản phẩm và hồ sơ chứng nhận cần thiết.
