YnOGY / YnOGYek / YnOGYekm PVC-Bergbaukabel 0.6/1 kV

YnOGY ist ein flexibles Energiekabel für 0.6/1 kV zur Versorgung stationärer und tragbarer Bergbaugeräte. Seine Kupferleiter der Klasse 5 sind PVC-isoliert, mit PVC-Innenmantel und gelbem flammwidrigem Außenmantel. Die Aufbauten YnOGY, YnOGYek und YnOGYekm bieten unterschiedliche Schirmungen innerhalb derselben Auswahlfamilie für Leistungs-, Schutz- und Steuerstromkreise.

Wählen Sie den Stromkreisaufbau vor dem Querschnitt. Ungeschirmtes YnOGY gibt es mit vier Leitern für Drehstrom und Schutzleiter oder mit fünf bzw. sieben Leitern für einen bzw. drei zusätzliche Steuerstromkreise. YnOGYek besitzt drei einzeln halbleitend geschirmte Leistungsadern, einen blanken Schutzleiter und eine isolierte Steuerader. YnOGYekm nutzt einzelne Geflechtschirme aus Kupferdraht und Kunststofffaden in fünf- und siebenadrigen Anordnungen.

Wählen Sie den Schirm passend zur Bergwerksinstallation. YnOGY dient Bereichen ohne Explosionsgefahr. Die geschirmten Aufbauten decken die angegebenen Methan- und Kohlenstaubkategorien ab; Geräteschutz und örtliche Bergwerksklassifizierung bleiben Auswahlkriterien. Die Einzelschirme der Leistungsadern bestehen aus unterschiedlichen Materialien und sind bei der Anfrage ausdrücklich zu benennen.

Die Tabellen enthalten den vollständigen Leiteraufbau, maximalen Durchmesser und das Kabelgewicht je Typ sowie getrennte elektrische Daten. Für ein Angebot vollständigen Typ und Aufbau, Streckenlänge, Verlegebetrieb, Bergwerksklassifizierung und Anschlussdetails angeben. Der Mindestbiegeradius beträgt bei fester Verlegung 6 Kabeldurchmesser und bei beweglichen Geräteanschlüssen 10 Kabeldurchmesser.

Entdecken Sie das Sortiment an Bergbaukabeln und Tunnelbaukabeln für passende Konfigurationen.

Vergleichen Sie für die bewehrte Untertage-Streckenverteilung und geschirmte Strebmaschinen-Zuleitungen diese Bergbaukabelkonstruktionen: Bergbau-Energiekabel zur festen Verlegung — PVC / HEPR, SWA / STA (für ortsfeste PVC- oder 90-°C-HEPR-isolierte Bergbau-Energiekabel mit SWA- oder STA-Metallbewehrung); Geschirmtes Maschinenkabel Mine Feeder Type 1 1.1/1.1 kV (für einzeladergeschirmte flexible 1,1/1,1-kV-Gummizuleitungen zur Versorgung von Untertage-Gewinnungsmaschinen). Prüfen Sie vor der Bestellung, ob eine ortsfeste Streckenaufhängung oder eine semimobile Maschinenzuleitung vorliegt.

Aufbau

Die Abbildung zeigt ungeschirmtes YnOGY 3 × 6 + 6 mm²: drei Leistungsadern und ein schwarz geriffelter Schutzleiter kompakt um einen zentralen Füller, mit PVC-Innenmantel und gelbem Außenmantel. Die geschirmten Varianten ek und ekm verwenden die unten getrennt beschriebenen Aufbauten.

Anwendungen

Den typbezogenen Schirm und Leiteraufbau zur Versorgung stationärer oder tragbarer Betriebsmittel im Untertagebau, Tagebau und Streifenabbau verwenden.

• YnOGY: Geräteversorgung in Bergbaubereichen ohne Explosionsgefahr.
• YnOGYek und YnOGYekm: geschirmte Geräteanschlüsse für die angegebenen Methanklassen a, b und c sowie Kohlenstaubklassen A und B; Standortklassifizierung und Abnahmeanforderungen angeben.
• Vieradriges YnOGY für drei Leistungsstromkreise und einen Schutzleiterkreis.
• Fünf- und siebenadrige Aufbauten für einen bzw. drei zusätzliche Steuerstromkreise.
• Unterstützte feste Kabelwege und bewegliche Geräteanschlüsse innerhalb der angegebenen Biege- und Verlegetemperaturgrenzen.
• Kabelverschraubungen, Zugentlastung und Schutzleiteranschluss auf den vollständigen Kabelaufbau abstimmen.

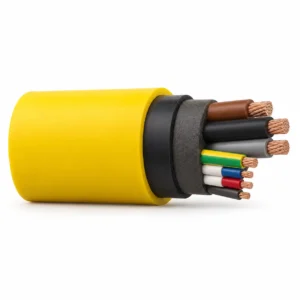

Prüfen Sie für Verlegepraktiken in Untertagestrecken und kombinierte Leistungs- und Überwachungskabel in schlagwettergefährdeten Gruben diese Ressourcen: Bewehrte und fest verlegte Bergbaukabel: feste Verteilungsstrecken (zur Wahl der mechanischen Bewehrung, zu Aufhängeabständen und zur Fehlerschleifenerdung auf festen Untertagetrassen); 1-CBEH 0.6/1kV Kabel für schlagwettergefährdete Bergwerke mit Steuer- und Überwachungsadern (für schlagwettergeschützte 0,6/1-kV-1-CBEH-Grubenkabel mit Hauptstromleitern sowie integrierten Steuer- und Überwachungsadern). Bestätigen Sie Erdschlussüberwachung, Bewehrungsdurchgängigkeit und Mantel-Flammwidrigkeit.

Technische Daten

Ein Aufbau wie YnOGYek 3 × 10 + 10 + 6 mm² bezeichnet drei Leistungsleiter mit 10 mm², einen Schutzleiter mit 10 mm² und einen Steuerleiter mit 6 mm².

Die elektrischen Werte gehören zum genannten Schirmaufbau. Die Stromtabelle gilt für AC- oder DC-Betrieb unter 25°C; Strecken-, Häufungs- und Temperaturkorrekturen für die tatsächliche Verlegung anwenden.

Maximaldurchmesser und berechnete Gewichte sind aufbaubezogen. Einführungen und Handhabung anhand der vollständigen Bestellbezeichnung prüfen.

Das Kabel gemäß Geräteschutz- und Abnahmeanforderungen des Bergwerks wählen; Methan- und Kohlenstaubklasse in der Anfrage angeben.

Normen

Leiterklassen und Nennquerschnitte nach IEC 60228
