Cabo mineiro PVC YnOGY / YnOGYek / YnOGYekm 0.6/1 kV
Cabo mineiro flexível PVC de 0.6/1 kV com cobre classe 5, condutores de proteção e condutores de comando opcionais. Escolha YnOGY sem blindagem, YnOGYek com blindagens semicondutoras ou YnOGYekm com blindagens individuais em trança.
YnOGY é um cabo de potência flexível de 0.6/1 kV para equipamentos mineiros fixos e portáteis. Os condutores de cobre classe 5 têm isolamento PVC, bainha interior PVC e bainha exterior amarela retardante da chama. As construções YnOGY, YnOGYek e YnOGYekm oferecem diferentes blindagens na mesma família de seleção de circuitos de potência, proteção e comando.
Selecione a disposição do circuito antes da secção. YnOGY sem blindagem está disponível com quatro condutores para potência trifásica e proteção, ou cinco ou sete quando são necessários um ou três circuitos de comando. YnOGYek tem três condutores de potência com blindagens semicondutoras individuais, um condutor de proteção nu e um condutor de comando isolado. YnOGYekm usa blindagens individuais em trança de fios de cobre e filamentos plásticos, com disposições de cinco e sete condutores.
Escolha a blindagem conforme a instalação mineira. YnOGY destina-se a áreas sem perigo de explosão. As construções blindadas abrangem as categorias especificadas de metano e poeiras de carvão; a proteção do equipamento e a classificação local continuam a integrar a seleção. As blindagens individuais de potência têm materiais distintos e devem ser identificadas expressamente na consulta.
As tabelas incluem a configuração completa, o diâmetro máximo e a massa de cada modelo, separando os dados elétricos específicos. Para orçamento, indique modelo e configuração completos, comprimento, serviço de instalação, classificação mineira e terminações. Respeite um raio mínimo de 6 vezes o diâmetro na instalação fixa e 10 vezes o diâmetro nas ligações a equipamentos móveis.
Explore a gama de cabos para mineração e tunelamento para consultar configurações relacionadas.
Para a distribuição armada em galerias subterrâneas e alimentadores blindados de máquinas de frente, compare estas construções de cabos de mineração: Cabo de potência para instalação fixa em minas — PVC / HEPR, opções SWA / STA (para cabos estacionários de energia mineira isolados a PVC ou HEPR de 90 °C com armadura metálica SWA ou STA); Mine Feeder Type 1 - Cabo de máquina blindado 1,1/1,1 kV (para cabos alimentadores de borracha flexíveis com blindagem individual de 1,1/1,1 kV que abastecem máquinas de frente de carvão subterrâneas). Verifique se o traçado é uma linha fixa em suportes de galeria ou uma alimentação semimóvel de máquina antes de encomendar.
Construção

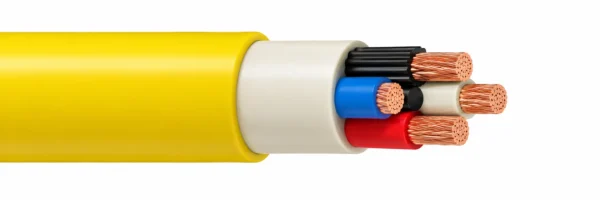

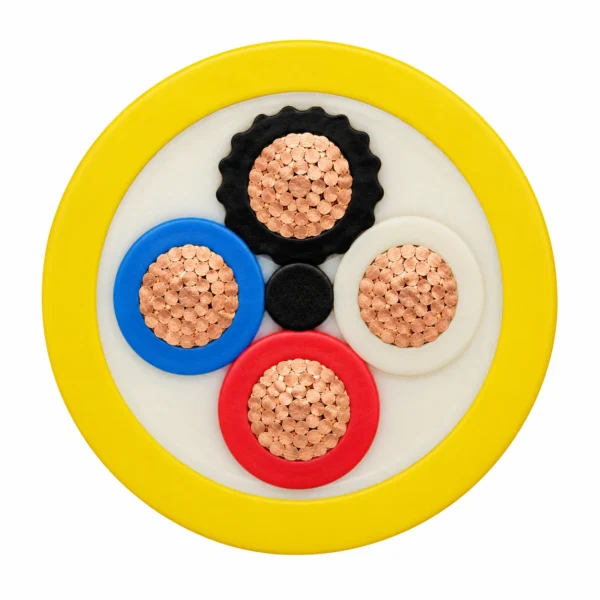

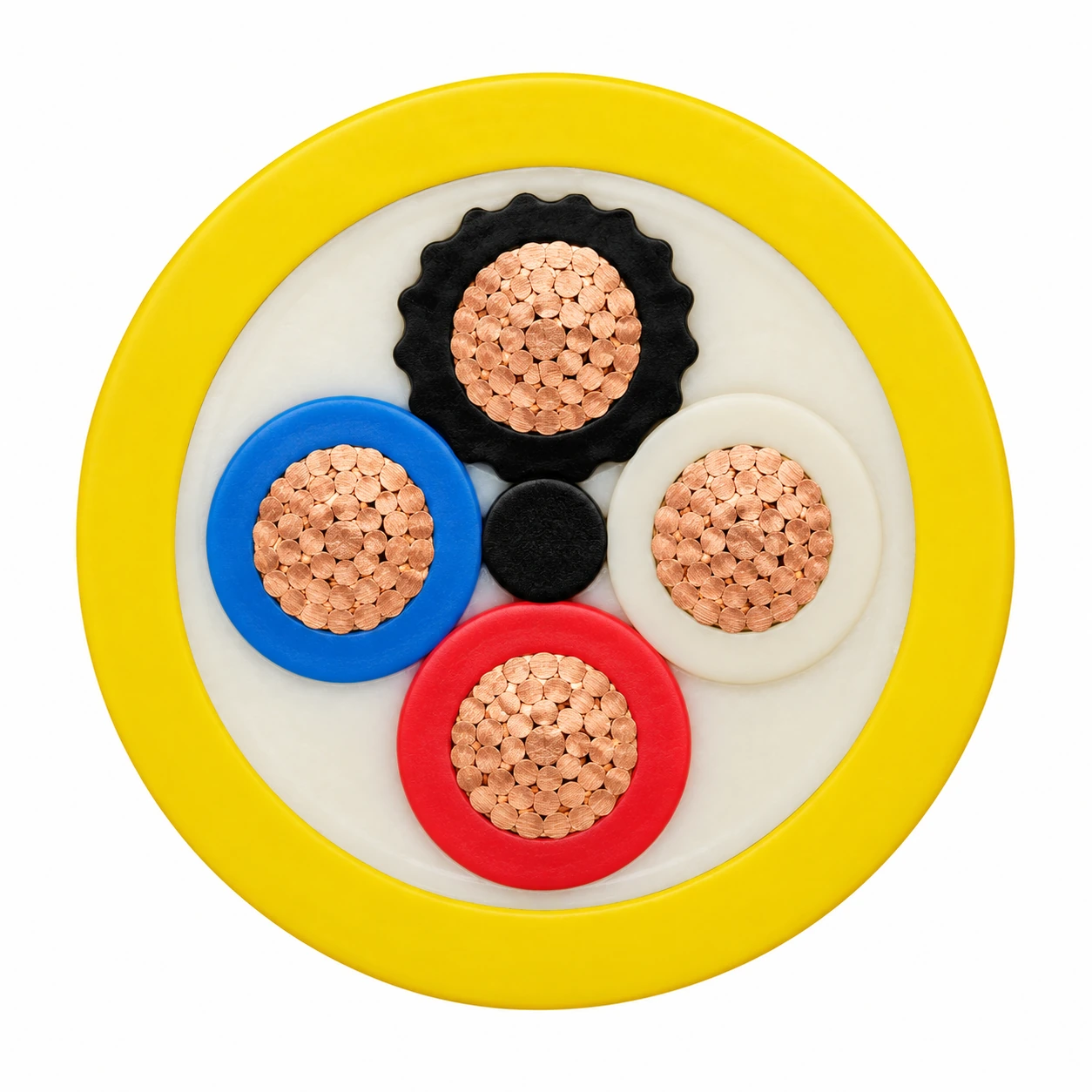

A imagem mostra YnOGY 3 × 6 + 6 mm² sem blindagem: três condutores de potência e um de proteção preto corrugado, dispostos compactamente em torno de um enchimento central, com bainha interior PVC e exterior amarela. As variantes ek e ekm blindadas usam as construções distintas descritas abaixo.

| Componente | Material e construção |
|---|---|
| Condutores | Cobre flexível multifilar, classe 5 segundo PN-EN 60228. |
| Isolamento dos condutores | PVC especial. Cores dos condutores de potência: natural, vermelho e azul. |
| Condutores de proteção e comando YnOGY | Condutor de proteção preto corrugado; um condutor de comando castanho, ou três de comando natural, vermelho e azul. |
| Cableamento YnOGY | Condutores isolados cableados em torno de um enchimento central; sem blindagem elétrica individual. |
| Blindagem dos condutores de potência YnOGYek | Composto semicondutor extrudido sobre cada condutor de potência isolado. |
| Blindagem dos condutores de potência YnOGYekm | Trança individual de fio de cobre e filamento plástico em torno de cada condutor de potência. |
| Cableamento das variantes blindadas | Condutores de potência blindados e de comando isolados cableados em torno de um condutor de proteção de cobre nu. |
| bainha interna | PVC. |
| Bainha exterior | PVC especial amarelo com maior resistência à propagação da chama; índice de oxigénio superior a 29. |
Aplicações
Selecione a blindagem e a disposição dos condutores conforme o modelo para alimentar equipamentos elétricos fixos ou portáteis em minas subterrâneas, a céu aberto e por faixas.

- YnOGY: alimentação de equipamentos em zonas mineiras sem perigo de explosão.
- YnOGYek e YnOGYekm: ligações blindadas de equipamentos para as classes especificadas de metano a, b e c e poeiras de carvão A e B; indique a classificação do local e os requisitos de aceitação na consulta.
- YnOGY de quatro condutores para três circuitos de potência e um de proteção.
- Disposições de cinco e sete condutores quando são necessários um ou três circuitos adicionais de comando.

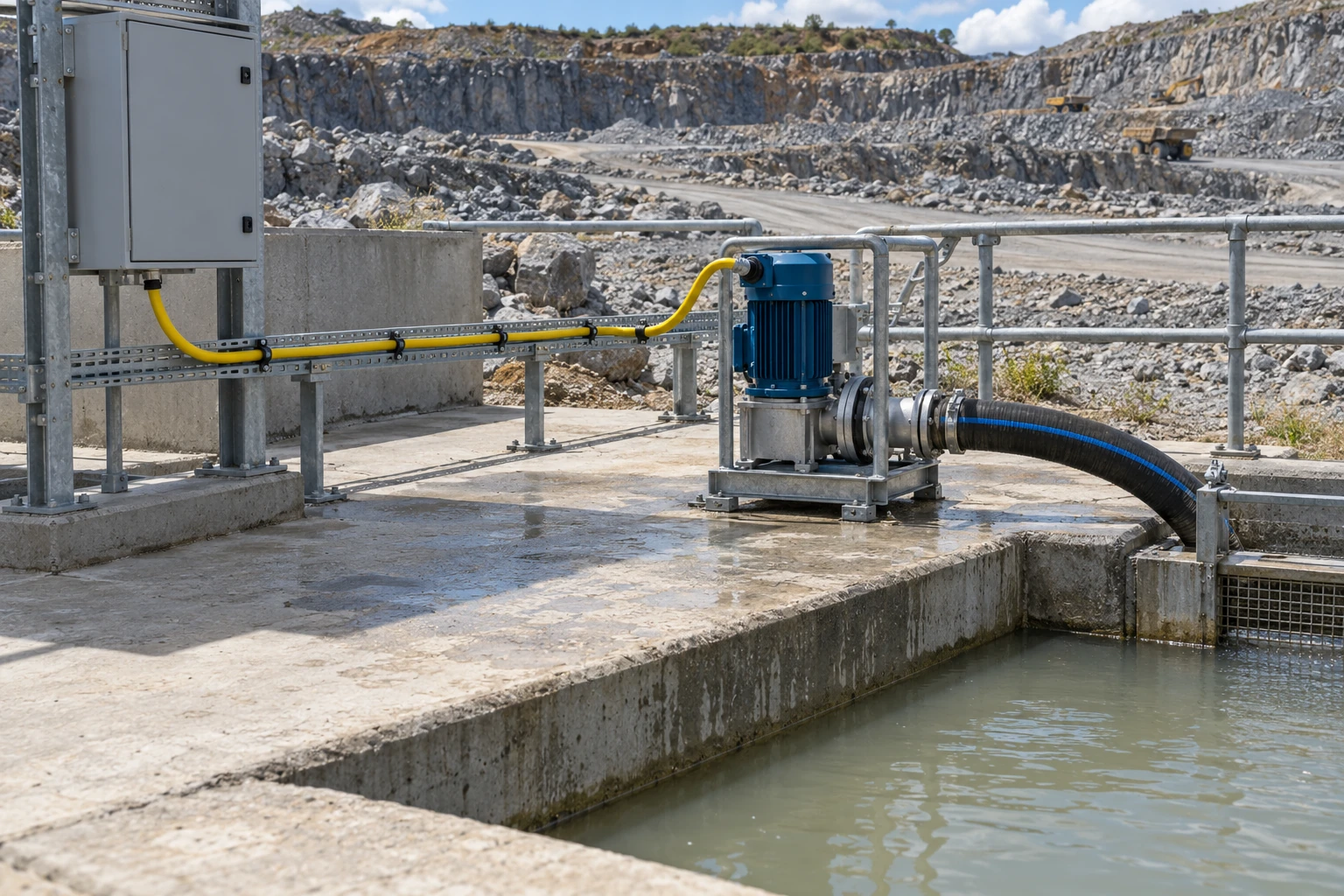

- Percursos fixos com apoios e ligações a equipamentos móveis dentro dos limites indicados de curvatura e temperatura de instalação.
- Coordene bucins, alívio de tração e ligação do condutor de proteção com a configuração completa do cabo.
Para práticas de instalação em galerias de minas subterrâneas e cabos de potência e monitorização para minas grisutosas, consulte estes recursos: Cabo mineiro armado e estático: rotas de distribuição fixas (detalhando a seleção de armadura mecânica, os intervalos de suspensão e a ligação à terra da malha de defeito em rotas subterrâneas fixas); Cabo para mina grisuosa 1-CBEH 0.6/1kV com condutores de comando e monitorização (para cabos de minas grisutosas 1-CBEH de 0,6/1 kV que combinam condutores principais de potência com condutores integrados de controlo e monitorização de terra). Confirme a proteção diferencial em zonas de metano, a continuidade de terra da armadura e a retardância à chama da bainha exterior.
Especificações
| Parâmetro | Valor |
|---|---|
| Tensão nominal U₀/U | 0,6/1 kV. |
| Tensão de ensaio | Condutores de potência: 3.2 kV; condutores de comando: 2 kV. |
| Temperatura de funcionamento | −30°C to +70°C. |
| temperatura máxima do condutor | 70°C em serviço permanente; 160°C durante curto-circuito. |
| Temperatura mínima de instalação | −5°C. |
| Raio de curvatura mínimo | 6 × D fixo; 10 × D móvel; D é o diâmetro do cabo acabado. |
| Força máxima de tração | 50 × S N ao puxar pelos condutores ou por manga de tração; S é a secção total dos condutores de potência em mm². |
| Seleção da blindagem | YnOGY: sem blindagem; YnOGYek: blindagens semicondutoras individuais; YnOGYekm: blindagens individuais em trança de cobre/plástico. |
| Modelo e configuração dos condutores | Total de condutores | Cada condutor de potência (mm²) | Condutor de proteção (mm²) | Cada condutor de comando (mm²) | Diâmetro exterior máximo (mm) | Peso calculado (kg/km) |
|---|---|---|---|---|---|---|
| YnOGY 3 × 2.5 + 2.5 mm² | 4 | 2.5 | 2.5 | - | 17.6 | 424 |
| YnOGY 3 × 4 + 4 mm² | 4 | 4 | 4 | - | 18.6 | 502 |
| YnOGY 3 × 6 + 6 mm² | 4 | 6 | 6 | - | 21.3 | 616 |
| YnOGY 3 × 10 + 10 mm² | 4 | 10 | 10 | - | 24.7 | 800 |
| YnOGY 3 × 16 + 16 mm² | 4 | 16 | 16 | - | 28.6 | 1377 |
| YnOGY 3 × 25 + 16 mm² | 4 | 25 | 16 | - | 35.1 | 2050 |
| YnOGY 3 × 35 + 16 mm² | 4 | 35 | 16 | - | 38.3 | 2500 |
| YnOGY 3 × 50 + 25 mm² | 4 | 50 | 25 | - | 44.2 | 3435 |
| YnOGY 3 × 70 + 25 mm² | 4 | 70 | 25 | - | 49.7 | 4487 |
| YnOGY 3 × 95 + 25 mm² | 4 | 95 | 25 | - | 56.6 | 5780 |
| YnOGY 3 × 120 + 25 mm² | 4 | 120 | 25 | - | 60.7 | 6900 |
| YnOGY 3 × 2.5 + 2.5 + 2.5 mm² | 5 | 2.5 | 2.5 | 2.5 | 19.0 | 469 |
| YnOGY 3 × 4 + 4 + 4 mm² | 5 | 4 | 4 | 4 | 20.3 | 588 |
| YnOGY 3 × 6 + 6 + 4 mm² | 5 | 6 | 6 | 4 | 23.1 | 738 |
| YnOGY 3 × 10 + 10 + 6 mm² | 5 | 10 | 10 | 6 | 26.8 | 1054 |
| YnOGY 3 × 4 + 4 + 3 × 4 mm² | 7 | 4 | 4 | 4 | 23.0 | 810 |
| YnOGY 3 × 6 + 6 + 3 × 6 mm² | 7 | 6 | 6 | 6 | 26.5 | 1255 |
| YnOGY 3 × 25 + 16 + 3 × 2.5 mm² | 7 | 25 | 16 | 2.5 | 39.2 | 2780 |
| YnOGY 3 × 35 + 16 + 3 × 2.5 mm² | 7 | 35 | 16 | 2.5 | 42.7 | 3684 |
| Modelo e configuração dos condutores | Total de condutores | Cada condutor de potência (mm²) | Condutor de proteção (mm²) | Cada condutor de comando (mm²) | Diâmetro exterior máximo (mm) | Peso calculado (kg/km) |
|---|---|---|---|---|---|---|
| YnOGYek 3 × 2.5 + 2.5 + 2.5 mm² | 5 | 2.5 | 2.5 | 2.5 | 20.2 | 535 |
| YnOGYek 3 × 4 + 4 + 4 mm² | 5 | 4 | 4 | 4 | 21.7 | 660 |
| YnOGYek 3 × 6 + 6 + 4 mm² | 5 | 6 | 6 | 4 | 24.4 | 850 |
| YnOGYek 3 × 10 + 10 + 6 mm² | 5 | 10 | 10 | 6 | 27.7 | 1150 |
| Modelo e configuração dos condutores | Total de condutores | Cada condutor de potência (mm²) | Condutor de proteção (mm²) | Cada condutor de comando (mm²) | Diâmetro exterior máximo (mm) | Peso calculado (kg/km) |
|---|---|---|---|---|---|---|
| YnOGYekm 3 × 2.5 + 2.5 + 2.5 mm² | 5 | 2.5 | 2.5 | 2.5 | 18.6 | 505 |
| YnOGYekm 3 × 4 + 4 + 4 mm² | 5 | 4 | 4 | 4 | 20.0 | 619 |
| YnOGYekm 3 × 6 + 6 + 4 mm² | 5 | 6 | 6 | 4 | 23.6 | 810 |
| YnOGYekm 3 × 10 + 10 + 6 mm² | 5 | 10 | 10 | 6 | 25.8 | 1110 |
| YnOGYekm 3 × 16 + 16 + 10 mm² | 5 | 16 | 16 | 10 | 29.8 | 1560 |
| YnOGYekm 3 × 25 + 16 + 16 mm² | 5 | 25 | 16 | 16 | 35.6 | 2340 |
| YnOGYekm 3 × 16 + 16 + 3 × 1.5 mm² | 7 | 16 | 16 | 1.5 | 30.3 | 1600 |
| YnOGYekm 3 × 25 + 16 + 3 × 2.5 mm² | 7 | 25 | 16 | 2.5 | 38.1 | 2175 |
| YnOGYekm 3 × 35 + 16 + 3 × 2.5 mm² | 7 | 35 | 16 | 2.5 | 41.1 | 2770 |
| YnOGYekm 3 × 50 + 25 + 3 × 4 mm² | 7 | 50 | 25 | 4 | 47.5 | 3760 |
| YnOGYekm 3 × 70 + 35 + 3 × 4 mm² | 7 | 70 | 35 | 4 | 54.1 | 5010 |
| YnOGYekm 3 × 95 + 35 + 3 × 4 mm² | 7 | 95 | 35 | 4 | 63.0 | 6410 |
| YnOGYekm 3 × 120 + 50 + 3 × 4 mm² | 7 | 120 | 50 | 4 | 67.5 | 8130 |
| Condutor de potência (mm²) | Reatância (Ω/km) | Indutância (mH/km) | Corrente de referência, AC ou DC abaixo de 25°C (A) |
|---|---|---|---|
| 2.5 | 0.110 | 0.35 | 27 |
| 4 | 0.101 | 0.32 | 37 |
| 6 | 0.101 | 0.32 | 47 |
| 10 | 0.097 | 0.31 | 66 |
| 16 | 0.094 | 0.30 | 87 |
| 25 | 0.094 | 0.30 | 113 |
| 35 | 0.091 | 0.29 | 140 |
| 50 | 0.091 | 0.29 | 172 |
| 70 | 0.088 | 0.28 | 212 |
| 95 | 0.088 | 0.28 | 257 |
| 120 | 0.085 | 0.27 | 295 |
| Condutor de potência (mm²) | Reatância (Ω/km) | Indutância (mH/km) | Capacitância condutor-blindagem (µF/km) | Corrente de referência, AC ou DC abaixo de 25°C (A) |
|---|---|---|---|---|
| 2.5 | 0.124 | 0.38 | 0.42 | 26 |
| 4 | 0.114 | 0.36 | 0.55 | 34 |
| 6 | 0.110 | 0.35 | 0.57 | 45 |
| 10 | 0.104 | 0.33 | 0.62 | 62 |
| Condutor de potência (mm²) | Reatância (Ω/km) | Indutância (mH/km) | Capacitância condutor-blindagem (µF/km) | Corrente de referência, AC ou DC abaixo de 25°C (A) |
|---|---|---|---|---|
| 2.5 | 0.126 | 0.40 | 0.42 | 27 |
| 4 | 0.113 | 0.36 | 0.55 | 37 |
| 6 | 0.110 | 0.35 | 0.57 | 47 |
| 10 | 0.104 | 0.33 | 0.62 | 66 |
| 16 | 0.096 | 0.28 | 0.66 | 90 |
| 25 | 0.094 | 0.28 | 0.67 | 115 |
| 35 | 0.090 | 0.27 | 0.76 | 144 |
| 50 | 0.088 | 0.26 | 0.81 | 176 |
| 70 | 0.084 | 0.25 | 0.92 | 213 |
| 95 | 0.083 | 0.25 | 0.96 | 250 |
| 120 | 0.080 | 0.24 | 1.08 | 290 |
| Modelo | Blindagem individual de potência | Condutor de proteção | Total de condutores |
|---|---|---|---|
| YnOGY | Nenhum | Cobre com isolamento preto corrugado | 4, 5 or 7 |
| YnOGYek | Composto semicondutor extrudido | Cobre nu | 5 |
| YnOGYekm | Trança de fio de cobre e filamento plástico | Cobre nu | 5 or 7 |
Uma configuração como YnOGYek 3 × 10 + 10 + 6 mm² indica três condutores de potência de 10 mm², um condutor de proteção de 10 mm² e um de comando de 6 mm².
Os valores elétricos correspondem à construção de blindagem indicada. A tabela de corrente considera funcionamento AC ou DC abaixo de 25°C; aplique correções de percurso, agrupamento e temperatura à instalação real.
Os diâmetros máximos e massas calculadas dependem da configuração. Verifique as entradas e o manuseamento conforme a designação completa da encomenda.
Selecione o cabo segundo a proteção dos equipamentos e os requisitos de aceitação da mina; indique as classes de metano e poeiras de carvão na consulta.
Normas
| Norma ou especificação | Aplicação |
|---|---|
| PN-EN 60228 | Referência de construção do condutor de cobre classe 5. |
| PN-EN 60332-1 | Referência de ensaio de propagação da chama em cabo individual para construção com bainha PVC. |
| PN-EN 60332-3-24 / IEC 60332-3 | Referência de ensaio de propagação da chama em cabos agrupados categoria C. |
