Cables de arrastre para minería de media tensión y acopladores
TEBAOFLEX fabrica cables de arrastre de caucho de media tensión — cables de arrastre — para equipos mineros móviles y suministra los acopladores de tres núcleos correspondientes como un sistema, fabricado según su esquema de cableado. Trabajamos directamente con operadores mineros y con importadores y distribuidores que compran por tambor para reventa.
- Clase de voltaje
- Hasta 14/25 kV (~26 kV)
- Disposición central
- Potencia + tierra + piloto
- Sistema
- Cable + acoplador juntos
- Base
- Fabricado según su designación
Envíe su esquema de cableado para cotizar → Ver la gama de cables mineros
Lectura de una designación como (N)TMCETMPU 3×70+2×35E+1×16P mm², 14/25 kV
Los compradores mineros suelen especificar un cable de arrastre mediante una cadena de designación, no mediante una descripción. A continuación desglosamos lo que codifica una designación común de media tensión:
| Elemento | What it tells you |
|---|---|
| (N) | Construido según una construcción estándar basada en VDE; la N inicial indica el tipo armonizado. |
| 3 × 70 mm² | Tres conductores de potencia de 70 mm² cada uno: las tres fases. |
| 2 × 35E mm² | Dos conductores de tierra (E) de 35 mm² cada uno para el retorno de tierra de protección. |
| 1 × 16P mm² | Un conductor piloto / de control de tierra (P) de 16 mm²: el conductor de supervisión que desconecta la máquina antes de que una avería pueda alcanzar al operador. |
| 14 / 25 kV | Tensión nominal U₀/U: 14 kV entre conductor y tierra y 25 kV entre conductores, una clase de media tensión de aproximadamente 26 kV. |
| T·M·C·E·T·M·P·U | La cadena de letras codifica la pantalla de cobre (C), el conductor de tierra (E), el conductor piloto (P) y el servicio subterráneo / móvil (U). La clave completa de letras VDE está en nuestra cable designation and standard index. |
Una marca como ELCOFIRM-MT es la denominación de un fabricante para un cable de este tipo. La designación — (N)TMCETMPU y sus variantes — describe una construcción genérica de estilo VDE, no un diseño exclusivo. Envíenos la tensión nominal, la disposición de conductores (potencia / tierra / piloto) y la longitud, y fabricaremos según la misma especificación. Si sustituye un cable que ya está en servicio, la designación impresa en la cubierta y una fotografía de la etiqueta del tambor bastan normalmente para cotizar un equivalente.
El cable y el acoplador forman un solo sistema
Los cables y los acopladores de los equipos mineros móviles fallan o sobreviven juntos. Por eso suministramos ambos desde una sola fuente: el acoplador no es solo un enchufe, sino el punto que debe mantener la potencia, la tierra, el piloto y la pantalla a través de una desconexión expuesta a suciedad y agua.
Qué debe hacer un acoplador minero de media tensión de tres núcleos
- Contactos de potencia dimensionados para los conductores — tres contactos principales adaptados a la sección de los conductores de las tres fases, para que la unión no funcione a mayor temperatura que el cable.
- Continuidad de tierra y del piloto — la tierra de protección y el circuito de control de tierra (piloto) deben atravesar el acoplador, para que el monitor de continuidad de tierra de la máquina siga desconectando si la conexión se deteriora. Un acoplador que interrumpe el piloto convierte una función de seguridad en una molestia que puede terminar anulándose.
- Continuidad de la pantalla y una interfaz limpia — la pantalla de cobre debe conectarse eléctricamente a través de la carcasa y las caras de acoplamiento deben mantenerse limpias; de lo contrario, el control del campo eléctrico falla justo donde las personas manipulan la conexión.
- Alivio de tensión anclado al cable, no a los conductores — la abrazadera sujeta la cubierta y el elemento de tracción, de modo que cada tirón del acoplador se transmita al cuerpo del cable y nunca a las terminaciones.
Como el diámetro interior del acoplador se adapta al cable que fabricamos, el alivio de tensión, la conexión de la pantalla y la ruta del piloto quedan alineados. Cuando un distribuidor o importador compra el cable y los acopladores juntos, el equipo de campo puede terminar, probar y volver a conectar el conjunto sin buscar un conector compatible.
Puesta en servicio en campo y ensayos de alta tensión

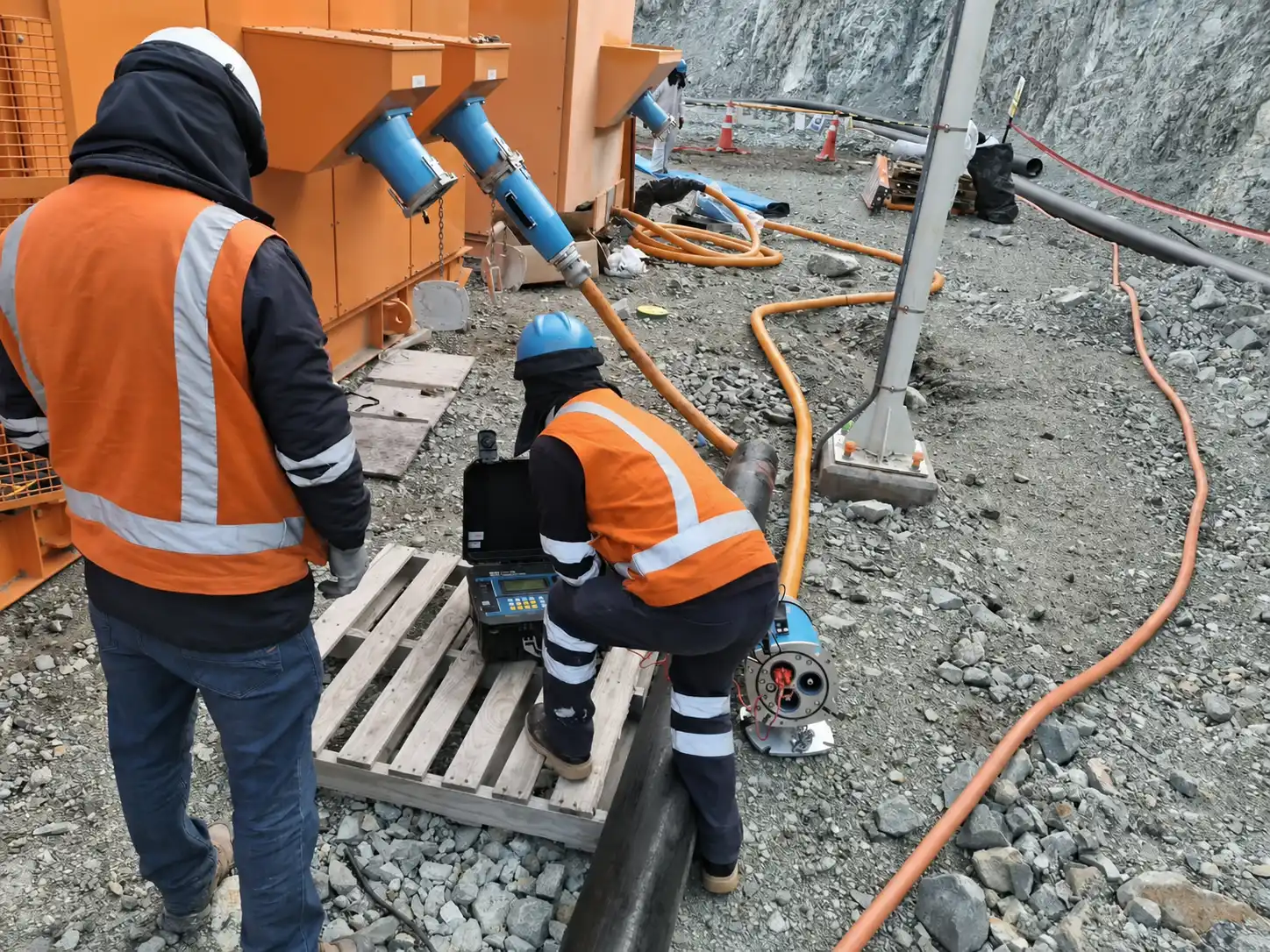

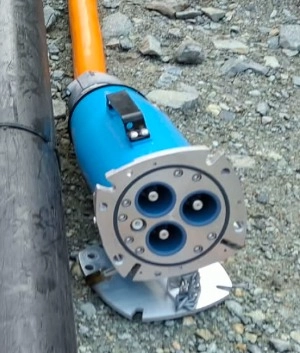

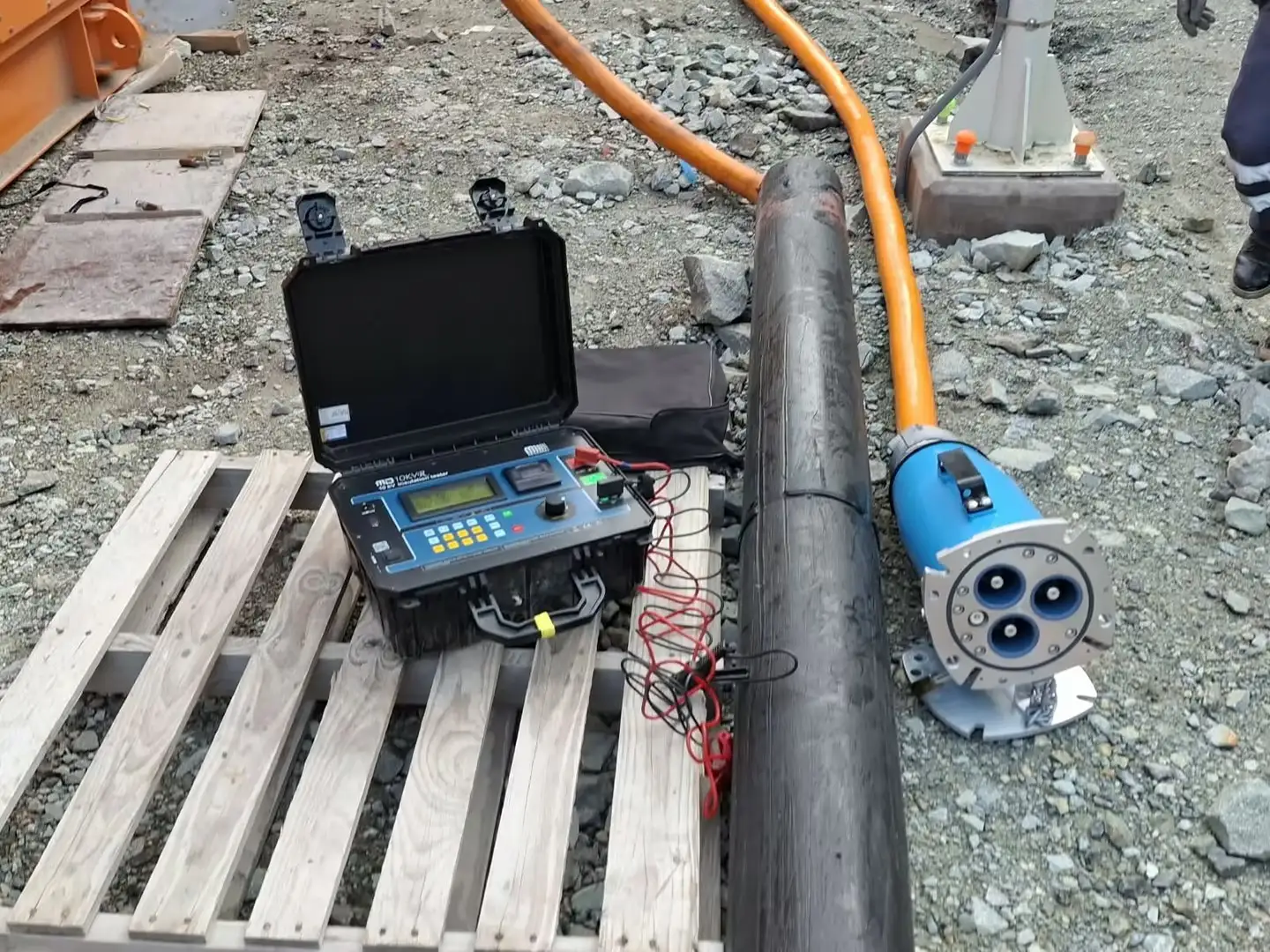

Un conjunto de cable de arrastre de media tensión solo es tan fiable como sus terminaciones, por lo que cada conjunto se verifica eléctricamente antes de energizarlo. Las fotografías siguientes proceden del trabajo de campo de TEBAOFLEX: terminación del acoplador de tres núcleos y ensayo de resistencia de aislamiento / alta tensión del conjunto terminado con un comprobador de 10 kV antes de poner el cable en servicio.
Las fotografías de esta página son fotografías de campo de TEBAOFLEX, mostradas como evidencia de capacidad de fabricación y puesta en servicio. Esta página describe lo que fabricamos y cómo lo verificamos; no es el registro de un proyecto concreto de un cliente identificado.
Cómo fallan los cables de arrastre de media tensión para minería
Casi todas las averías de un cable de arrastre de media tensión se pueden atribuir a una lista breve de mecanismos; en un cable con acoplador, la propia conexión aparece de forma desproporcionada entre los puntos de fallo.
- Entrada de agua en el acoplador o en un empalme de reparación — la unión, y no el cuerpo del cable, es el punto de fallo más frecuente. Cuando el agua alcanza la pantalla, la resistencia de aislamiento se desploma; por eso cada conjunto debe someterse a un ensayo de alta tensión antes de volver al servicio.
- Cortes y desgarros de la cubierta — al arrastrarse sobre roca y acero afilados, la cubierta exterior se perfora y el agua sigue el daño hasta la pantalla.
- Pérdida de continuidad del control de tierra (piloto) — el conductor piloto se rompe antes que los conductores de potencia y provoca disparos intempestivos que se anulan en lugar de repararse. Un acoplador que no transmite correctamente el piloto agrava el problema.
- Fatiga de los hilos conductores bajo tensión — los conductores que se doblan por debajo de su radio mínimo durante un tirón, en un tambor o en el prensaestopas de la máquina, se rompen de dentro hacia fuera sin daños externos visibles.
- Fallo de la pantalla en la interfaz del acoplador — las caras de acoplamiento sucias o desgastadas permiten que falle el control del campo de media tensión justo en el punto de desconexión que se manipula.
- Desprendimiento del acoplador — cuando el alivio de tensión no está anclado al elemento de tracción del cable, cada tirón brusco se transmite directamente a las terminaciones.
Gama de cables de arrastre y enrollamiento mineros de media tensión
Fabricamos estos cables según las especificaciones del proyecto; las familias siguientes son un punto de partida habitual para un cable de equipos móviles de media tensión.
- (N)TSCGEWÖU cable de enrollamiento de media tensión
- (N)TSKCGEWÖU cable de enrollamiento de media tensión
- (N)TMCGCW11Y cable apantallado de media tensión
- NTSFLCGEWÖU cable plano de enrollamiento
- Tipo MP-GC 15 kV, alimentador minero
- SHD-GC, cable de potencia minero apantallado
- NSSHCGEOEU, cable de enrollamiento de alta resistencia a la tracción
- NSHTOEU, cable de enrollamiento para LHD
- Tipo 260, cable armado apantallado
- (N)TSCGECEWÖU 3.6/20 kV, cable para bombas mineras
Gama completa: cables para minería y túneles. Para elegir entre servicio en tambor y arrastre, consulte cable de enrollamiento frente a cable de arrastre y el guía de selección de cables mineros de media tensión; para conocer el método completo paso a paso, utilice la guía de selección de cables mineros en 8 pasos. Si el trabajo se realiza con tambor, comience por las soluciones de cables de enrollamiento.
Qué necesitamos para cotizar y adaptar su acoplador
- Tensión nominal U₀/U (por ejemplo, 14/25 kV)
- Conductores de potencia × sección (por ejemplo, 3 × 70 mm²)
- Conductores de tierra × sección (por ejemplo, 2 × 35 mm²)
- Conductor piloto / de control de tierra (por ejemplo, 1 × 16 mm²)
- Pantalla: individual o colectiva, de cobre
- Compuesto de la cubierta: CR/PCP o PUR
- Servicio: arrastre o enrollamiento (tambor)
- Diámetro del tambor, si se trata de enrollamiento
- Tipo de acoplador / conector requerido, o el que ya utiliza para adaptarlo
- Norma o aprobación requerida
- Length per drum and total quantity
- País de destino
Normalmente basta con una fotografía de la impresión de la cubierta o de la etiqueta del tambor de su cable actual, junto con el acoplador instalado en la máquina, para que le propongamos una construcción equivalente y un acoplador compatible.
Preguntas frecuentes
¿Pueden suministrar un equivalente a (N)TMCETMPU o a un cable ELCOFIRM-MT?
La construcción genérica de estilo VDE y el cable ELCOFIRM-MT se pueden especificar por sus requisitos eléctricos y mecánicos, no solo por la marca. Envíenos la tensión nominal, la disposición de conductores y una fotografía del cable o de la etiqueta del tambor; confirmaremos la construcción equivalente.
¿Suministran los acopladores con el cable?
Sí. Suministramos el acoplador de tres núcleos como parte del sistema. El diámetro interior se adapta al cable que fabricamos; el alivio de tensión, la conexión de la pantalla y la ruta del piloto quedan alineados. También podemos apoyar al equipo de campo durante la terminación y las pruebas.
¿Qué clases de tensión fabrican?
Fabricamos desde cables mineros flexibles de baja tensión hasta cables de media tensión de 14/25 kV (aproximadamente 26 kV). La pantalla, la tierra y el piloto se configuran según el pedido.
¿Venden a importadores y distribuidores que compran por tambor para reventa?
Sí. Trabajamos con importadores, distribuidores y operadores mineros. Cotizamos por longitud de tambor, cantidad total y país de destino, y podemos suministrar el cable y los acopladores juntos para que la combinación llegue lista para el proyecto.
¿Cómo adapto un acoplador que ya utilizo en la máquina?
Envíenos fotografías del acoplador, del prensaestopas de la máquina y del cable. Comprobaremos el diámetro interior, los contactos y las rutas de tierra y piloto para adaptar la construcción al conjunto existente.
Envíe su esquema de cableado para cotizar
Indíquenos la clase de tensión, la disposición de conductores (potencia / tierra / piloto), el servicio (arrastre o enrollamiento), el acoplador que necesita o que ya utiliza, la longitud por tambor y la cantidad total, además del país de destino. Si sustituye un cable en servicio, una fotografía de la impresión de la cubierta o de la etiqueta del tambor es suficiente para comenzar. Cotizamos el cable y los acopladores juntos.
