Kabel wireline suhu tinggi

Dalam kabel wireline suhu tinggi, penebat ialah faktor penting bagi had suhu; keseluruhan binaan tetap perlu dinilai. Tembaganya tiada masalah, perisai kelulinya tiada masalah, dan kadaran suhu kabel hanyalah kadaran dinding polimer antara pengalir dengan perisai. Hal itu menjadikan pemilihan luar biasa bersih: pilih bahannya, dan anda telah memilih suhunya.

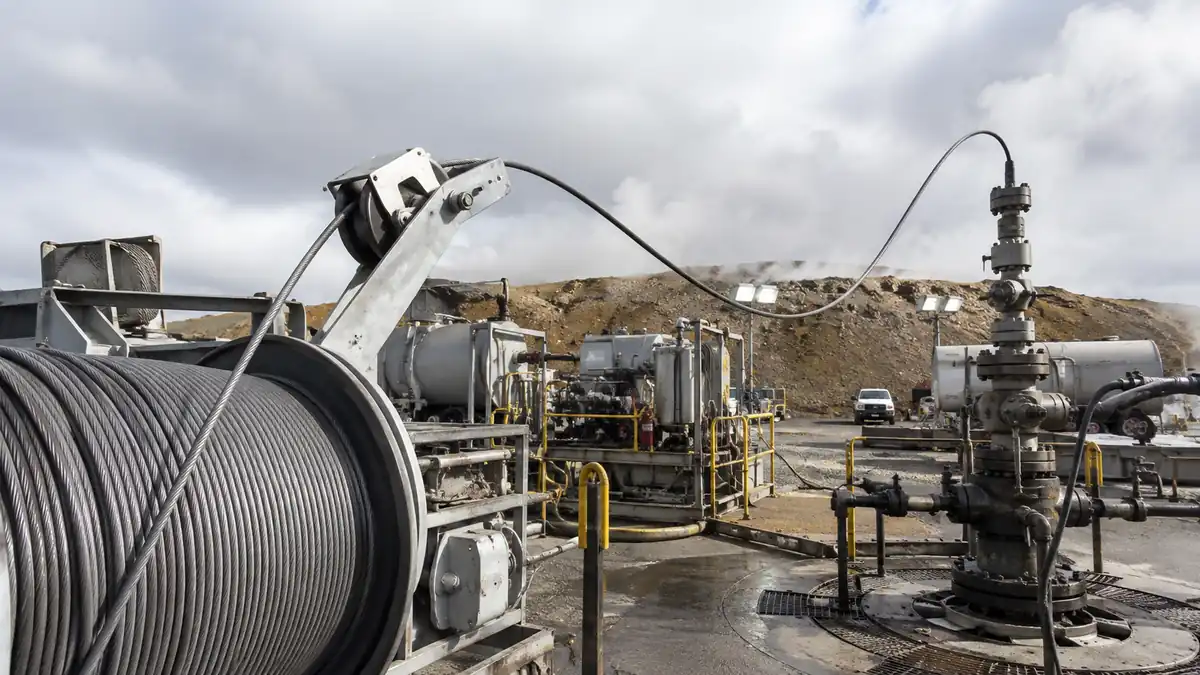

Lima bahan meliputi 149 °C hingga 315 °C. Polipropilena pada 149 °C untuk lubang cetek dan sejuk. ETFE dan FEP/ETFE dwilapisan pada 260 °C. PFA di atas itu. Dan polimer kelas 315 °C di puncaknya, untuk telaga geoterma, suntikan stim dan telaga HPHT terdalam.

Pemilihan tidak boleh berdasarkan suhu sahaja: kabel yang tahan keadaan telaga juga perlu memenuhi keperluan penghantaran data ke permukaan. Penebat juga menentukan kapasitans antara pengalir dengan perisai, dan kapasitans inilah yang mematikan telemetri pada laluan panjang. Merentasi julat pada halaman ini, kapasitans berubah daripada 128 kepada 223 pF/m — sebaran 74 % — dan bahan yang paling keras juga merupakan dielektrik yang paling teruk. Jadi peraturan yang jujur ialah: ETFE apabila himpitan dan pembentukan rabung menjadi musuh, FEP/ETFE dwilapisan untuk telaga mendatar dan telaga jangkauan lanjutan, PFA untuk laluan menegak panjang yang dielektriknya mesti tepat.

Mengikut data keluarga produk, setiap penebat boleh dipilih merentasi enam diameter, 3/16″ hingga 3/8″, dengan perisai tergalvani atau perisai aloi untuk telaga masam. Rintangan haba dan kakisan perlu disahkan berasingan serta dinilai interaksinya: telaga panas dan masam perlu memenuhi kedua-duanya.

Produk ini tergolong dalam dua keluarga — bahagian dalam telaga bagi rangkaian kabel minyak dan gas dan hujung suhu tertinggi bagi segala yang kami bina daripada fluoropolimer. Hantarkan suhu dasar telaga, panjang laluan, profil telaga dan sama ada ia masam, dan kami akan kembali dengan satu bahan, bukan sebuah katalog.

Binaan

Penebat ialah faktor utama, tetapi suhu keseluruhan pemasangan perlu disahkan

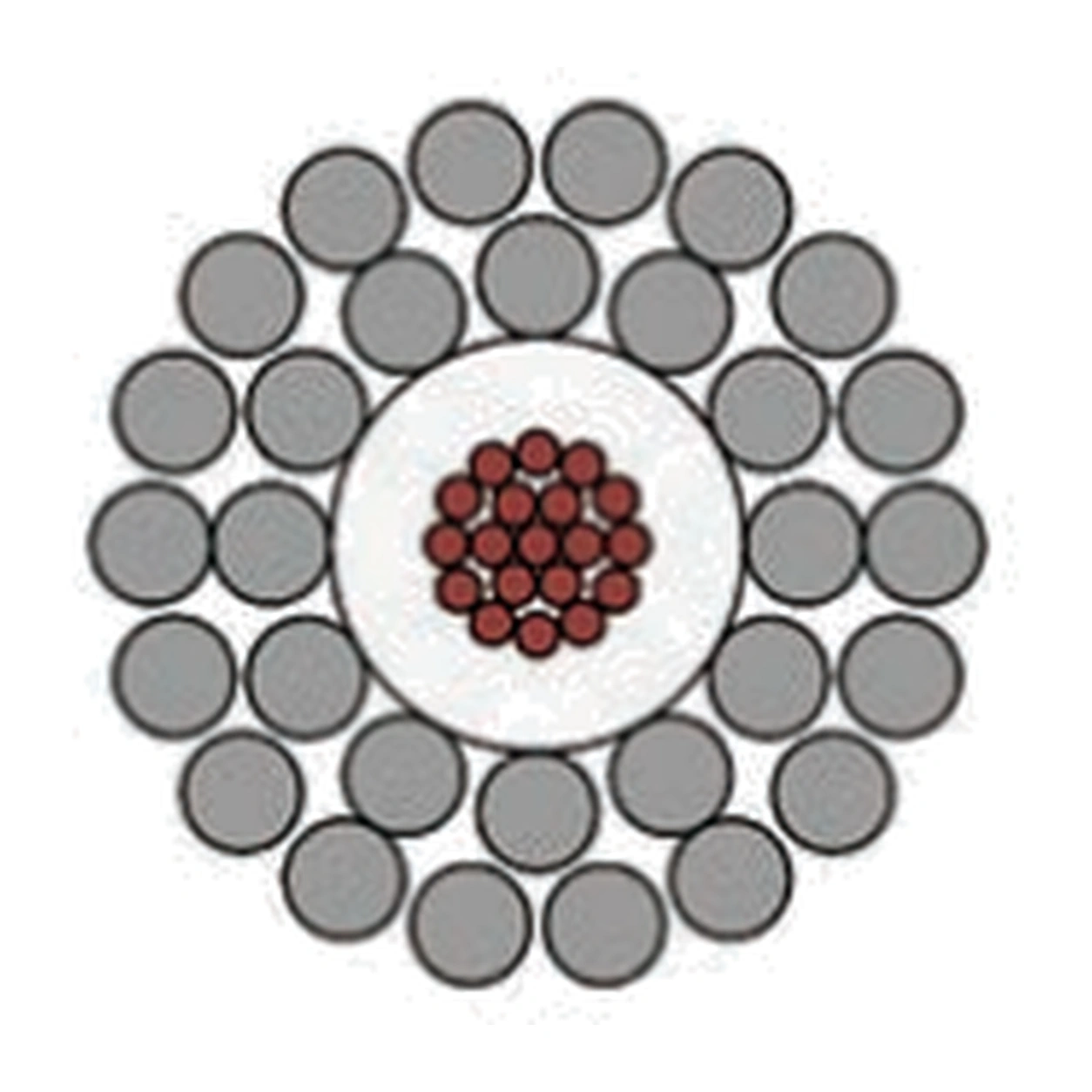

Kabel wireline terdiri daripada tembaga, polimer dan keluli. Haba boleh mengubah rintangan, keadaan sepuh lindap dan sifat mekanikal logam; pengalir tembaga atau perisai keluli tidak boleh dianggap tidak terjejas. Penebat itulah kadaran suhu. Jangan ubah apa-apa lagi dan kabel 149 °C menjadi kabel 315 °C.

Lima pilihan penebat

Mengapa menggunakan penebat dua lapisan?

FEP ialah dielektrik yang lebih baik daripada ETFE tetapi lebih lembut; ETFE lebih keras tetapi dielektrik yang lebih lemah. Binaan dua lapisan meletakkan FEP di bahagian dalam dan ETFE menghadap perisai, jadi kabel mendapat sifat dielektrik bahan yang satu dan rintangan penghancuran bahan yang satu lagi. Itulah sebabnya ia menjadi pilihan lalai bagi telaga mendatar, apabila perisai menekan penebat di bahagian bawah lubang sepanjang keseluruhan bahagian sisi.

Nota tentang nilai 288 °C

Kadaran PFA yang diterbitkan untuk wireline tidak seragam. Data binaan halaman ini menyatakan PFA pada 288 °C (550 °F); sumber turut merujuk sekurang-kurangnya satu buletin pemilihan penebat pengilang wireline lain pada 260 °C (500 °F). Nilai ini tidak boleh dianggap setara: bahan, ketebalan, tempoh pendedahan dan keadaan pengesahan pengilang perlu dibandingkan. Halaman menggunakan 260 °C sebagai rujukan PFA berterusan dan memerlukan pengesahan 288 °C mengikut profil operasi tertentu. Bagi telaga antara 260 dan 288 °C, dapatkan pengesahan bertulis sebelum memesan.

Aplikasi

Had skop halaman ini

Ini bukan wayar suhu tinggi dalam erti wayar sambungan dalaman dan perkakas — itu keluarga wayar berpenebat tersemperit untuk pendawaian peralatan yang mempunyai halaman berasingan. Manakala kabel wireline bersarung tanpa suntikan gris terhad pada 190 °C tidak kira penebat apa yang ada di dalamnya, kerana sarung itulah lapisan pengehad ketika itu.

Spesifikasi

Kapasitans mengikut saiz dan penebat

Kapasitans antara pengalir dan perisai dalam pF/m. Kapasitans rendah boleh membantu telemetri, tetapi laluan panjang juga bergantung pada rintangan, pengecilan, protokol dan peralatan terminal.

Jadual menunjukkan dua trend dalam data yang dibekalkan. ETFE mempunyai kapasitans tertinggi pada saiz yang dibandingkan — 17 % hingga 19 % lebih tinggi daripada PFA dalam saiz kabel yang sama. Dan kabel lebih besar dalam jadual mempunyai kapasitans lebih rendah, kerana dinding penebat lebih tebal berbanding pengalir. Kabel 3/8″ pada 128 pF/m membawa isyarat yang lebih bersih sejauh 7,000 m berbanding kabel 7/32″ pada 223 pF/m sejauh 3,000 m.

Kelas suhu

Perkara yang penebat tidak ubah

Kesimpulan untuk pemilihan: pilihan penebat mempengaruhi suhu, telemetri dan interaksi mekanikal binaan. Jangan menurunkan kelas suhu demi berat atau kekuatan tanpa data. Bandingkan berat, dimensi, kekerasan, rayapan mampatan, kelesuan dan interaksi perisai bagi binaan sebenar.

Data mekanikal dan elektrik lengkap bagi enam diameter tersedia pada halaman kabel wireline pengalir tunggal .

Piawaian dan nota pemilihan

Cara membaca kadaran suhu

Ini ialah kadaran perkhidmatan berterusan bagi penebat, bukan kadaran ketahanan bagi satu larian. Jangan anggap kabel selamat selepas satu pendedahan melebihi kelas suhu; penuaan bergantung pada suhu, tempoh dan bilangan pendedahan. Pilih berdasarkan suhu maksimum kabel yang dijangka, termasuk keadaan statik dasar telaga, peredaran dan pemanasan sendiri, bukannya suhu purata. Sebarang tugas melebihi kadaran memerlukan kelulusan pengilang.

Piawaian

Soalan lazim

Apakah suhu maksimum kabel wireline?

315 °C (600 °F) dengan penebat polimer kelas tertinggi. Di atas itu, hadnya bukan lagi kabel tetapi peralatan, kepala kabel dan bendalir. Jika anda bertanya tentang geoterma melebihi 350 °C, itu perbualan yang berbeza dan ia melibatkan binaan berpenebat mineral, bukan polimer tersemperit.

Perlukah sentiasa membeli kadaran suhu tertinggi?

Tidak. Pilihan 315 °C lebih mahal dan tidak memberikan apa-apa dalam telaga 180 °C. Oleh sebab pilihan penebat tidak mengubah kekuatan, berat atau diameter, penetapan berlebihan ialah kos semata-mata tanpa faedah pengimbang — ia tidak seperti penetapan perisai berlebihan, yang sekurang-kurangnya anda mendapat kekuatan.

PFA atau FEP/ETFE dua lapisan pada 260 °C yang sama?

PFA untuk laluan menegak panjang, kerana kapasitansnya yang lebih rendah melindungi telemetri. FEP/ETFE dwilapisan untuk telaga mendatar dan telaga jangkauan lanjutan, kerana kulit ETFE menanggung himpitan perisai di sepanjang bahagian sisi. Suhu sama, mod kegagalan berbeza.

Mengapakah kabel bersarung tanpa suntikan gris hanya 190 °C walaupun penebatnya 260 °C?

Dalam binaan rujukan, sarung ialah lapisan pengehad suhu. Lihat halaman kabel wireline bersarung tanpa suntikan gris .

Bolehkah suhu tinggi dan perkhidmatan masam digabungkan?

Boleh bagi binaan yang disahkan; tentukan keperluan haba dan kakisan berasingan, kemudian nilai keseluruhan pemasangan. Penebat menghadapi haba, manakala pemilihan aloi perisai perlu mempertimbangkan H₂S dan keadaan persekitaran. Satu faktor tidak menggantikan yang lain. Hantar analisis bendalir bersama suhu.
