Kabel wireline untuk persekitaran gas masam

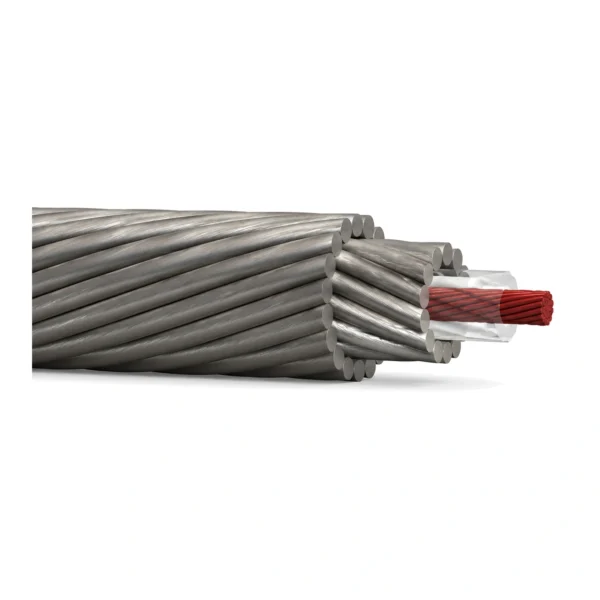

Binaan wireline perkhidmatan masam ini menggantikan perisai keluli tergalvani kabel pengelogan biasa dengan aloi tahan kakisan, serta pengalir tembaga tanpa saduran dengan tembaga bersadur nikel. Kesesuaian keseluruhan binaan perlu disahkan mengikut persekitaran telaga. Sumber menyatakan penggunaan perisai dua lapisan heliks berlawanan arah dan penebat fluoropolimer dikekalkan; geometri serta perbezaan binaan mengikut saiz perlu disemak.

Hidrogen sulfida boleh menyebabkan kakisan dan mekanisme keretakan berkaitan hidrogen pada bahan rentan, bergantung pada persekitaran, tegasan dan keadaan bahan. Jangan anggap lapisan zink sentiasa habis dahulu atau kabel yang kelihatan baik semestinya selamat. Penilaian bahan dan pemeriksaan mengikut prosedur diperlukan untuk mengehadkan risiko kabel putus serta kehilangan rentetan alat.

Kriteria piawaian perlu digunakan dalam skop yang betul. NACE MR0175 / ISO 15156 memberikan keperluan pemilihan bahan bagi persekitaran dengan H₂S; tekanan separa 0.05 psia (0.3 kPa) ialah rujukan saringan dalam skop berkaitan. Ambil kepekatan H₂S dalam ppm didarab dengan tekanan dasar telaga dalam psi, bahagikan dengan satu juta, dan jika jawapannya mencapai 0.05 anda berada dalam perkhidmatan masam dan perisai tergalvani bukan lagi bahan yang betul. Tab Piawaian menghuraikannya dengan angka, termasuk versi peraturan yang beredar tanpa pembahagi.

Kami menawarkan tiga gred perisai aloi — S75 nikel-kromium, S77 nikel-besi dan MP35N kobalt-nikel-kromium-molibdenum — merentasi empat diameter daripada 7/32″ hingga 5/16″. Dalam data perbandingan, pertukaran aloi mengurangkan beban putus dan meningkatkan rintangan DC perisai kira-kira empat hingga enam kali. Perisai ialah laluan balik dalam binaan pengalir tunggal ini, maka kedua-dua kesan perlu dinilai. Lihat jadual Spesifikasi dan sahkan model tepat.

Hantar analisis bendalir terkini, tekanan serta suhu dasar telaga — tiga maklumat penting untuk pemilihan bahan dalam rangkaian kabel minyak dan gas kami. Tanpa analisis bendalir, tiada sesiapa boleh menetapkan kabel ini secara jujur, termasuk kami.

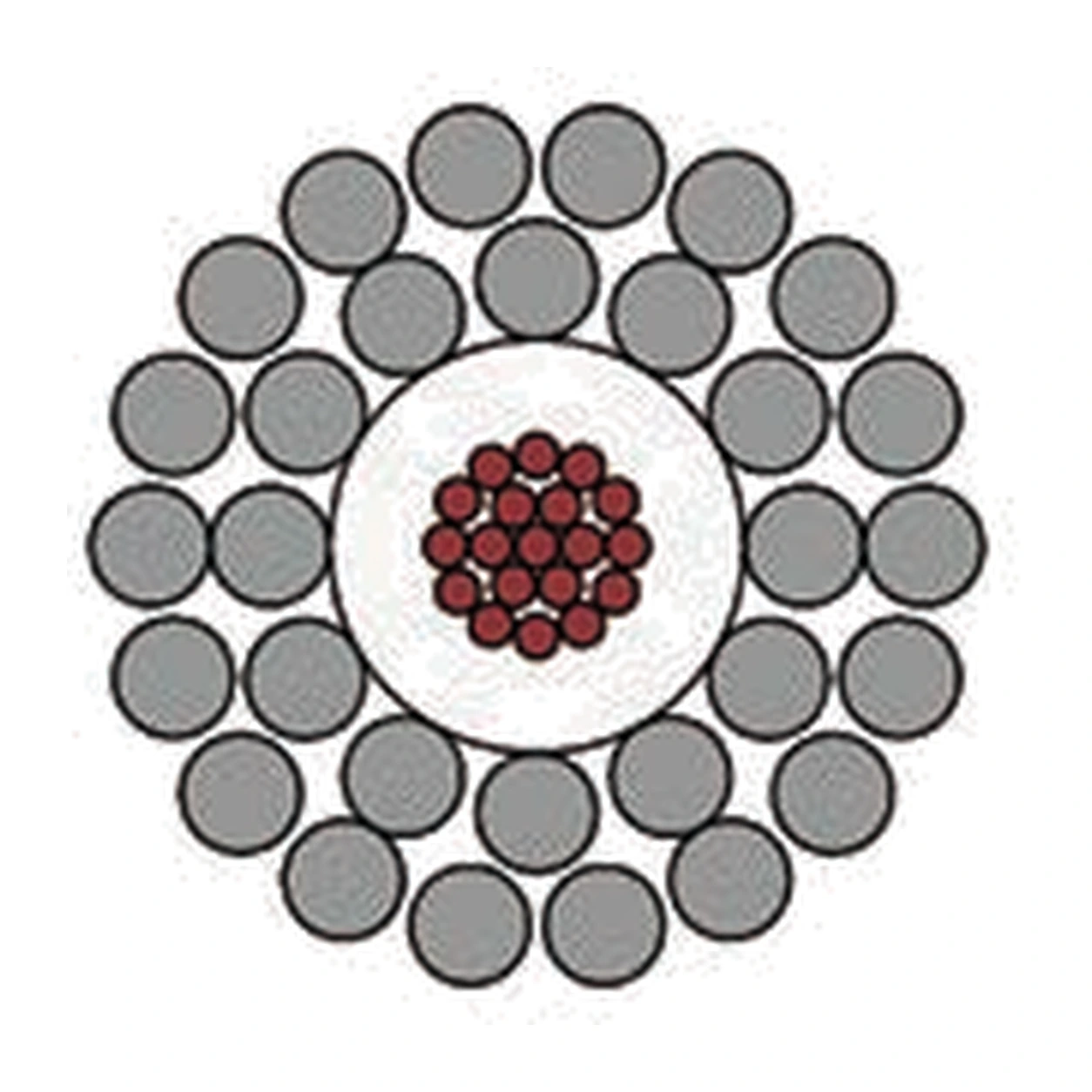

Binaan

Tiga aloi perisai

Kandungan besi hanyalah satu faktor. H₂S boleh bertindak melalui pelbagai mekanisme; komposisi aloi, rawatan haba, kekerasan, tegasan, suhu dan kimia bendalir semuanya penting. MP35N rendah besi tetapi tidak kebal atau sesuai secara automatik bagi semua keadaan.

Pengalir bersadur nikel

Setiap binaan masam menggunakan tembaga bersadur nikel, bukan tembaga telanjang. Perisai boleh menghimpit penebat sepanjang penggunaan. Jika penebat rosak dalam telaga masam, tembaga tanpa saduran boleh terdedah kepada H₂S di sepanjang keseluruhan panjang yang tenggelam — bukan pada satu titik sahaja. Penyaduran nikel memberi masa untuk menyedarinya.

Penebat

Dua lapisan FEP/ETFE pada 260 °C bagi semua binaan telaga masam: FEP melakukan kerja dielektrik, kulit ETFE menghadap perisai dan menanggung himpitan. Bagi telaga yang lebih panas daripada 260 °C, lihat halaman kabel wireline suhu tinggi .

Parameter yang perlu disemak apabila menukar binaan

Sumber menyatakan bilangan serta diameter wayar dan diameter luar sama seperti binaan tergalvani setara — 12 wayar dalaman dan 18 luaran, dengan langkah lilitan sama. Namun, lukisan, kekakuan, beban dibenarkan, dram dan takal perlu disahkan; jangan anggap penggantian terus.

Pengalir juga boleh berubah. Pada dua daripada empat saiz, binaan aloi menggunakan pengalir berbeza daripada versi tergalvani: 7/32″ berubah daripada 16 AWG 19 lembar kepada 18 AWG 7 lembar, dan 9/32″ daripada 15 AWG kepada 16 AWG. Rintangan pengalir meningkat sewajarnya — daripada 13.1 kepada 22.0 Ω/km pada 7/32″. Semak jadual pengalir juga apabila membandingkan gred perisai, tanpa menganggap binaan lain kekal sama.

Aplikasi

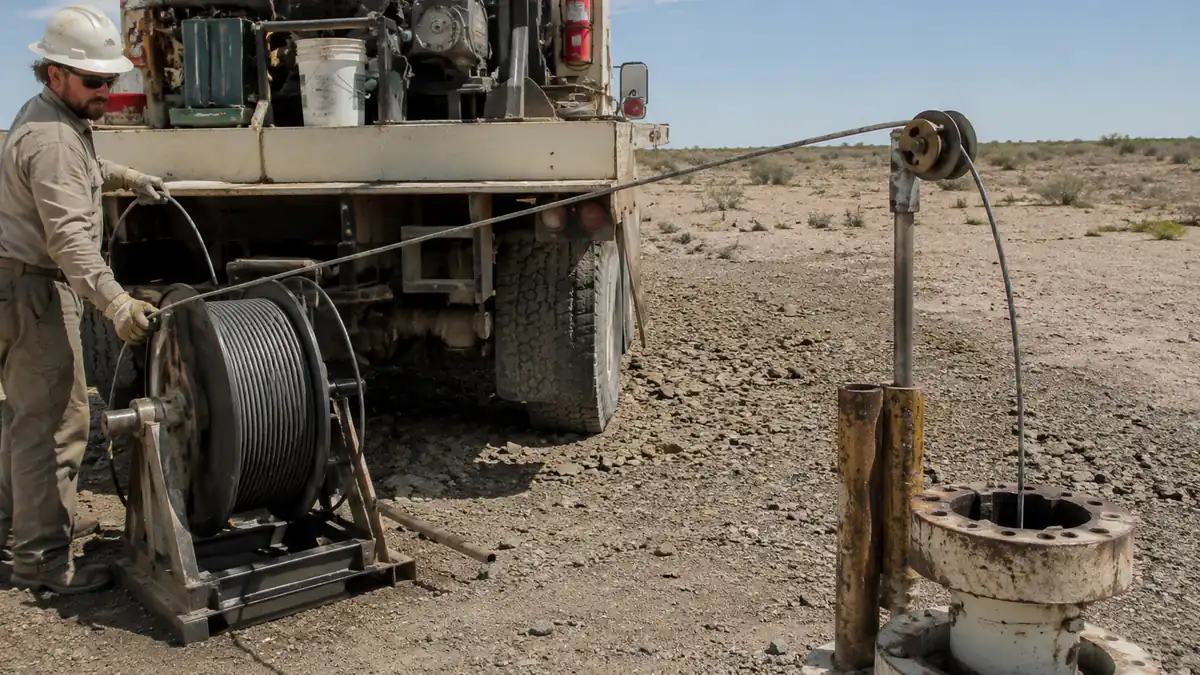

Telaga gas masam, minyak masam dan telaga kaya CO₂, yang boleh mempunyai mekanisme kakisan berbeza tetapi tetap memerlukan penilaian risiko kehilangan kekuatan.

Perkara yang tidak diselesaikan oleh perisai aloi sahaja

Ia tidak menaikkan kadaran suhu — itu tugas penebat. Ia tidak menjadikan kabel lebih kuat; ia menjadikannya lebih lemah. Dan ia tidak menghapuskan keperluan untuk membasuh dan memeriksa kabel selepas larian dalam telaga masam.

Spesifikasi

Binaan perisai aloi mengikut saiz

Semua binaan: penebat FEP/ETFE, 260 °C, rintangan penebat minimum 457 MΩ·km, OD yang sama dan diameter takal minimum yang sama seperti kabel tergalvani pada saiz itu.

Kesan pertukaran perisai, bahagian satu: kekuatan

Kira semula beban rentetan alat sebelum operasi masam pertama. Pengurangan kekuatan 18 % pada saiz 9/32″ perlu dimasukkan dalam beban kerja dan margin projek; jangan anggap faktor keselamatan sedia ada menyerap pengurangan tersebut.

Kesan pertukaran perisai, bahagian dua: perisai sebagai pengalir balik

Perisai aloi mempunyai rintangan DC empat hingga enam kali ganda keluli tergalvani, dan pada kabel pengalir tunggal perisai membawa keseluruhan arus pulangan. Inilah angka yang mengejutkan orang, kerana tiada sesiapa menganggap perisai sebagai unsur litar sehinggalah telemetri mula gagal.

Contoh laluan 5,000 m saiz 1/4″: rintangan gelung ialah rintangan pengalir ditambah perisai mengikut keadaan pengiraan:

Pada arus alat dan keadaan rintangan yang sama, rintangan gelung tiga kali ganda menghasilkan susut voltan rintangan tiga kali ganda. Semak margin bekalan permukaan dan keseluruhan keperluan telemetri sebelum memesan; alat yang berfungsi pada kabel tergalvani mungkin menerima voltan tidak mencukupi pada versi aloi.

Piawaian dan pemilihan

Menggunakan ambang rujukan dalam skop piawaian yang betul

NACE MR0175 / ISO 15156 memberikan keperluan pemilihan bahan bagi persekitaran dengan H₂S dengan tekanan separa 0.05 psia (0.3 kPa) atau lebih dalam fasa gas. Tekanan separa ialah pecahan mol gas didarab tekanan mutlak keseluruhan:

Contoh pengiraan

Contoh telaga pada tekanan mutlak 4,000 psi dengan 50 ppm H₂S: (50 ÷ 1,000,000) × 4,000 = 0.20 psia. Empat kali ambang — perisai aloi. Kepekatan 50 ppm yang sama dalam telaga 500 psi memberikan 0.025 psia, di bawah ambang, dan perisai tergalvani dengan penggrisan yang betul boleh dipertahankan. Kepekatan semata-mata tidak memberitahu anda apa-apa; kepekatan didarab dengan tekanan itulah yang penting.

Nota tentang bentuk formula ringkas

Formula ringkas “ppm × psi ≥ 0.05, elakkan perisai tergalvani” kehilangan penukaran ppm. Jika dibaca secara literal, kesilapannya sejuta kali — 1 ppm pada telaga 1 psi pun melepasi ambang. Langkah ÷ 1,000,000 yang hilang perlu ditambah untuk mengira tekanan separa dengan betul. Hasil pengiraan masih perlu digunakan dalam skop piawaian dan penilaian bahan, bukan sebagai satu-satunya peraturan pemilihan perisai.

CO₂

Satu lagi peraturan lapangan berkaitan CO₂ menyebut peratus kepekatan didarab tekanan dasar telaga dalam psi dengan rujukan kira-kira 130 psia CO₂ sebagai tekanan separa. Peratus mesti ditukar kepada pecahan sebelum pengiraan dan ambang ini bukan kriteria bahan sejagat. CO₂ mengakis melalui kehilangan logam am dan bukannya melalui keretakan, jadi ia kurang membawa bencana dan lebih boleh diramal — tetapi ia tetap menamatkan hayat berguna perisai tergalvani lebih awal.

Piawaian

Soalan lazim

Gred manakah diperlukan — S75, S77 atau MP35N?

S75 ialah satu pilihan rujukan bagi persekitaran masam sederhana dan CO₂. S77 dan MP35N boleh dipertimbangkan bagi keadaan lebih mencabar mengikut had bahan, bersama pertimbangan dan beban rentetan alat. Tiada gred yang sesuai untuk semua telaga: semak komposisi serta keadaan bahan, persekitaran, beban kerja dan pelan pemeriksaan/penggantian.

Bolehkah kabel tergalvani dikekalkan dengan lebih banyak gris?

Di bawah ambang NACE, gris pelindung pada tali yang sudah lama digunakan ialah amalan yang sah. Di atas ambang itu, gris hanya membeli masa dan tidak lebih daripada itu. Mod kegagalannya ialah kerapuhan hidrogen di dalam wayar, bukan karat permukaan, dan gris tidak sampai ke dalam wayar.

Mengapakah isyarat kabel aloi menjadi lebih lemah?

Satu punca untuk diperiksa ialah peningkatan rintangan gelung. Dalam data perbandingan, perisai aloi mempunyai rintangan empat hingga enam kali versi tergalvani dan menjadi laluan balik binaan pengalir tunggal ini. Lihat jadual rintangan gelung dalam Spesifikasi; periksa juga penamatan, bekalan, kapasitans dan keadaan kabel.

Adakah pengendalian berbeza diperlukan selepas operasi masam?

Perisai aloi tahan kakisan tetapi tidak kebal. Bendalir yang tinggal di celah perisai boleh terus merosakkan. Bersihkan, keringkan dan periksa mengikut prosedur diluluskan, menggunakan bahan pencuci serasi serta kawalan pendedahan — seperti keperluan kabel wireline pengalir tunggal konvensional , dengan prosedur yang sesuai bagi persekitaran masam.

Apakah maklumat diperlukan untuk sebut harga?

Analisis bendalir terkini dengan H₂S dan CO₂ dalam ppm atau peratus, tekanan serta suhu dasar telaga, kedalaman dan berat rentetan alat. Sahkan asas tekanan mutlak, keadaan kakisan dan beban sebelum memilih kabel.
