(N)TSCGEW11Y 6/10 kV Cabo de enrolamento para alimentação elétrica em terra
(N)TSCGEW11Y é um cabo de enrolamento para alimentação elétrica em terra de 6/10 kV, sem halogéneos, com elementos de potência, piloto e fibra ótica.
Cabo de enrolamento para alimentação elétrica em terra (N)TSCGEW11Y 6/10 kV

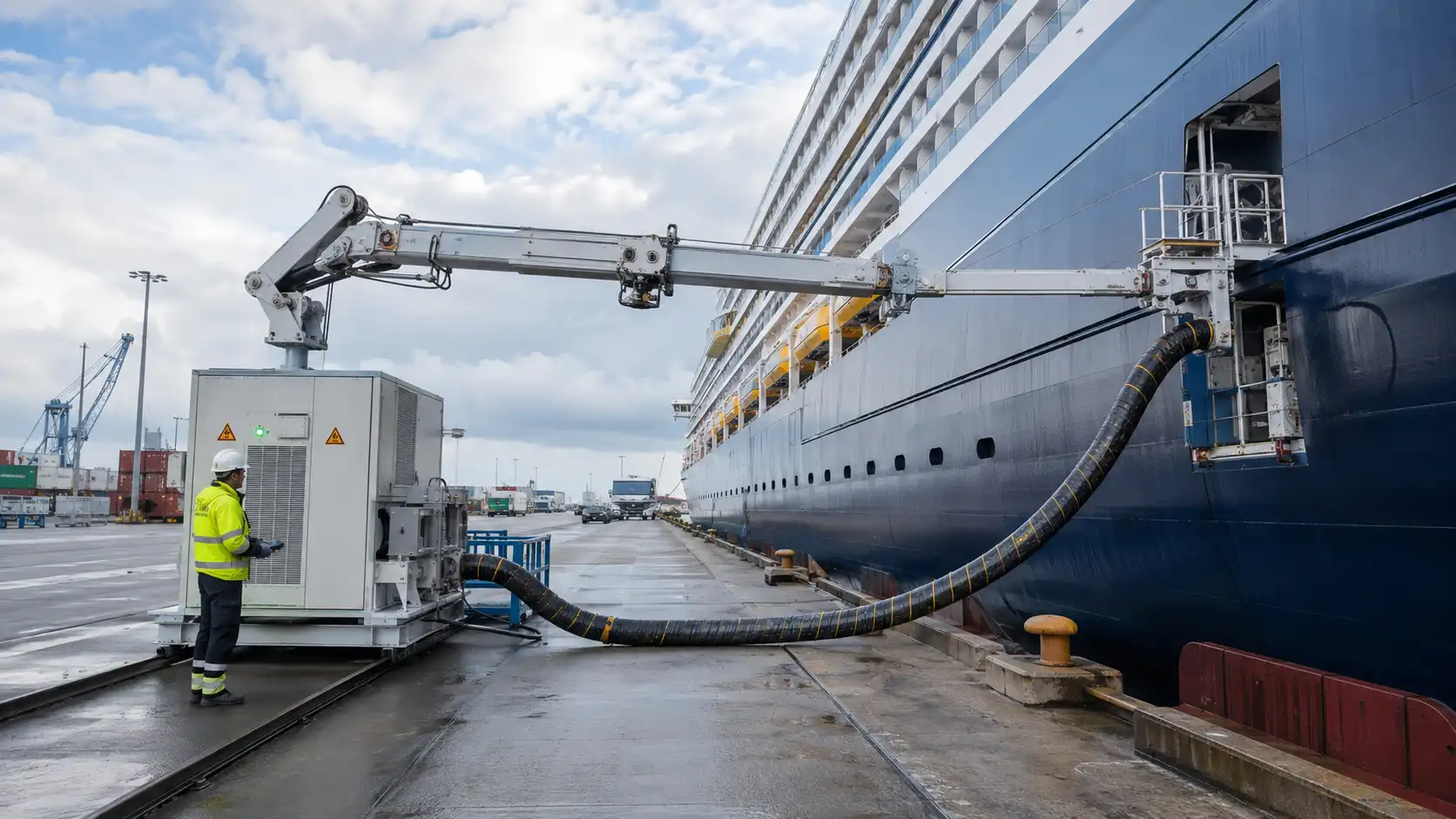

O (N)TSCGEW11Y da TEBAOFLEX é um cabo de enrolamento de alta tensão para alimentação elétrica em terra, sem halogéneos, destinado a ligar um navio à rede principal quando atracado num cais. A aplicação fornecida abrange sistemas de ligação de alta tensão a partir de terra (HVSC) para navios atracados, incluindo porta-contentores, e sistemas de grua de cabo ou transportador móvel para operações de navios de cruzeiro.

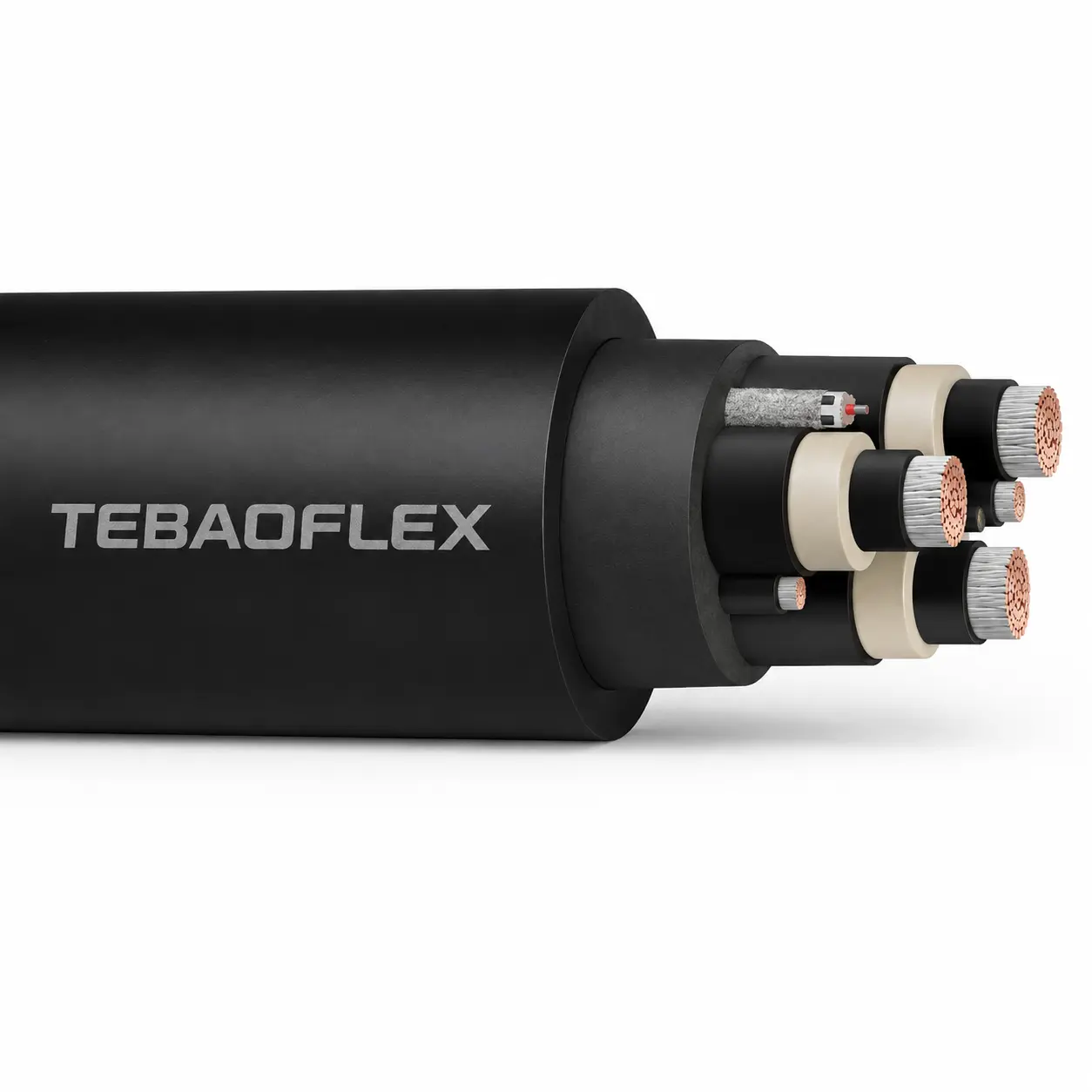

O desenho fornecido combina três condutores principais de potência isolados com EPR, um condutor de terra, condutores piloto blindados e um elemento de fibra ótica multimodo de 12 fibras em torno de um elemento de suporte central. Uma bainha interior termoplástica de camada dupla e uma bainha exterior de TPU suportam o serviço de enrolamento indicado. Confirme o sistema de tensão, a geometria da grua e do enrolador, a terminação, a carga de tração, a interface do navio, o requisito de fibra e a aprovação do local antes da seleção final.
- Tensão nominal: 6/10 kV.
- Temperatura ambiente: instalação fixa: −40°C a +90°C; enrolamento: −30°C a +90°C.
- Temperatura máxima do condutor: +90°C; temperatura do condutor em curto-circuito +200°C.
- Raio de curvatura: instalação fixa: 6× diâmetro do cabo; movimento livre: 10×; enrolamento: 12×.
Envie a configuração necessária do (N)TSCGEW11Y, a interface de alimentação elétrica em terra, o comprimento e os requisitos de documentação para obter uma cotação técnica.
Construção
| Condutores principais | Cobre estanhado finamente entrançado, IEC 60228 classe 5; isolamento triplo extrudido com camada interna semicondutora de controlo do campo, isolamento EPR e camada externa semicondutora |
|---|---|
| Condutor de terra | Cobre estanhado finamente entrançado, IEC 60228 classe 5, com camada semicondutora |
| Condutores piloto | Cobre estanhado finamente entrançado, IEC 60228 classe 5; entrançado em torno do enchimento, composto EPR blindado, núcleos brancos com números pretos 1–8 |
| Fibra ótica | 12 fibras numa disposição multimodo G62.5/125 |

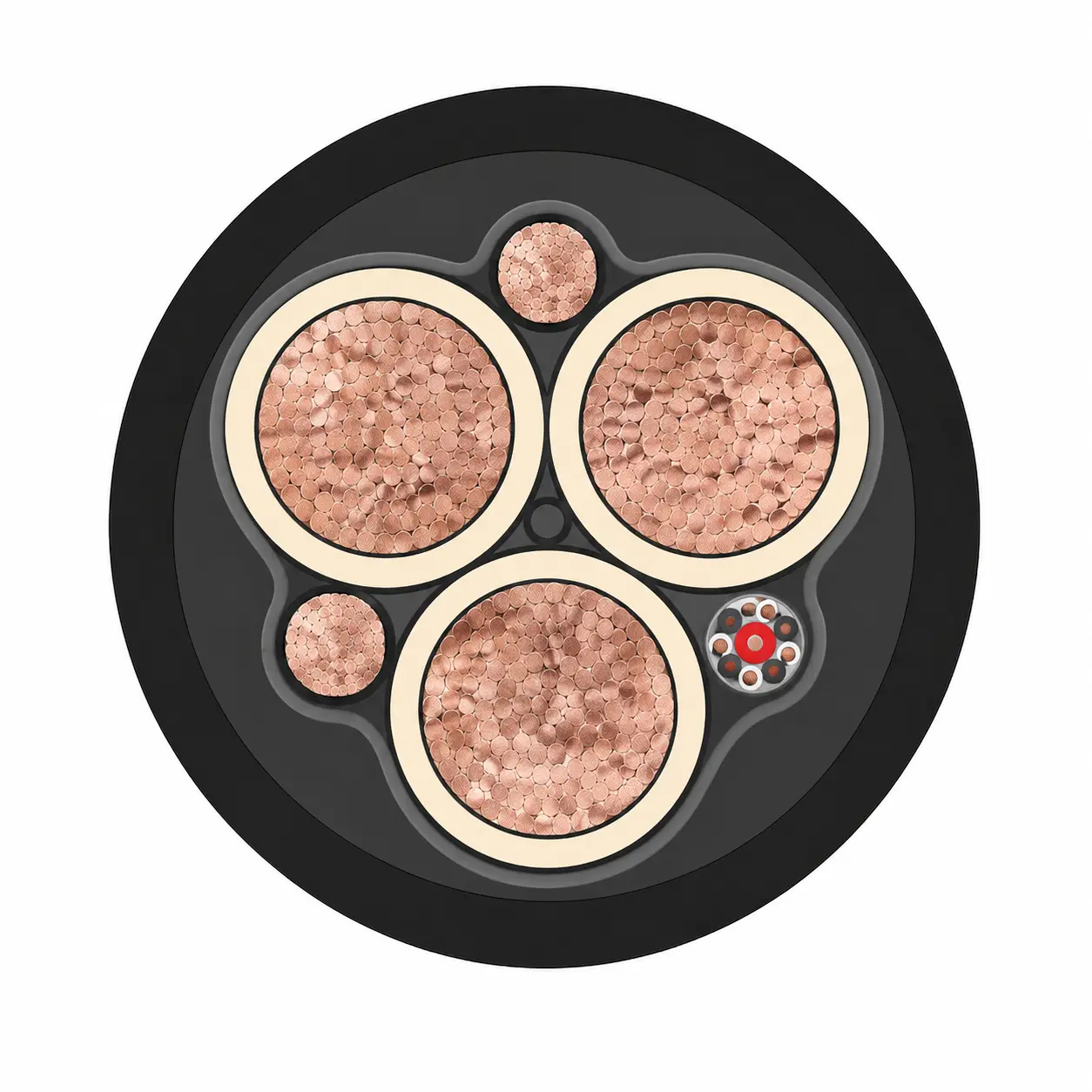

| Disposição dos condutores | Condutores principais em torno do elemento de suporte central, com o condutor de terra e os condutores piloto/de fibra ótica blindados nos interstícios |
| Bainha de camada dupla | Bainha interior termoplástica e bainha exterior de poliuretano termoplástico TPU segundo a EN 50363-10-2; preta ou de outra cor solicitada |
Aplicações
O (N)TSCGEW11Y é fornecido para ligação entre navio e rede em cais através de sistemas de ligação de alta tensão a partir de terra. As aplicações indicadas incluem navios atracados, sistemas a bordo de porta-contentores e sistemas de grua de cabo ou transportador móvel operados por um único operador para navios de cruzeiro.
Utilize os dados de enrolamento e carga de tração específicos da aplicação apenas depois de confirmar a grua real, o percurso do cabo e o desenho do sistema de alimentação elétrica em terra.
Especificações
| Configuração | Diâmetro exterior mín.–máx. | Peso aproximado |
|---|---|---|
| 3×70 + 2×35/2 + 1×(8×2.5)C + FO | 66–69 mm | 6 505 kg/km |
| 3×95 + 2×50/2 + 1×(8×2.5)C + FO | 68–71 mm | 7 440 kg/km |
| 3×120 + 2×70/2 + 1×(8×2.5)C + FO | 71–74 mm | 8 465 kg/km |
| 3×185 + 2×95/2 + 1×(8×2.5)C + FO | 74–77 mm | 10 000 kg/km |
| Tensão de ensaio em CA | 21 kV |
|---|---|
| Tensão CA máxima permitida | 6,9/12 kV |
| Tensão CC máxima permitida | 9/18 kV |
| Atenuação da fibra ótica | Máximo 3.5 dB/km a 850 nm; 1.5 dB/km a 1300 nm |
Normas
| Referência de alimentação elétrica em terra | IEC/ISO/IEEE 80005-1 |
|---|---|
| Referência de capacidade de condução de corrente | DIN VDE 0298-4 |
| Resistência ao óleo | DIN EN / IEC 60811-404 |
| Comportamento ao fogo | DIN EN / IEC 60332-1-2 |
| Norma de fibra ótica | ITU-T G.651; código de cores segundo a ANSI/TIA/EIA 598-A |
