Кабель мачты бурового станка 600–2000 V — силовой и контрольный кабель для буровых станков взрывных скважин

Кабель мачты бурового станка на 600–2000 V представляет собой комбинированный силовой и контрольный кабель, разработанный для мачт вращательных буровых установок взрывных скважин, приводов постоянного тока, фестонных систем, подвесных петель и подвижных кабельных траков карьерного оборудования. В единой круглой конструкции объединены две сверхгибкие силовые жилы, неизолированная жила защитного заземления оборудования и экранированная оболочкой многожильная контрольная группа, благодаря чему в петле мачты не требуется прокладывать отдельные пучки силовых и контрольных кабелей.

Каждая силовая жила выполнена из мягкой или отожженной луженой медной проволоки по ASTM B-33 канатным способом скрутки (rope-lay) и изолирована этиленпропиленовой резиной (EPR) на рабочую температуру 90 °C. В диапазоне сечений от 1/0 AWG до 500 kcmil большое число проволок — от 266 проволок в сечении 1/0 AWG до 1,221 проволоки в сечении 500 kcmil — обеспечивает высокую стойкость к многократным изгибам при вертикальном перемещении вращателя вдоль буровой мачты.

Поверх скрученного сердечника наложены непроводящая разделительная лента и встроенная армирующая полипропиленовая оплетка внутри вулканизированной в форме оболочки из термореактивной резины, препятствующие механическому растяжению, истиранию, ударным нагрузкам, воздействию масел, пламени, озона, кислот и щелочей. При установке кабеля на многослойный кабельный барабан вместо открытой петли на мачте необходимо применять поправочные коэффициенты токовой нагрузки для 1–4 намотанных слоев.

При оформлении запроса укажите требуемое сечение силовых жил (от 1/0 AWG до 500 kcmil), число и сечение жил контрольной группы, рабочий ход каретки по мачте или число слоев намотки на барабане, а также параметры кабельных вводов. TEBAOFLEX изготавливает кабели мерной длины при минимальном объеме заказа от 50 m со стандартным сроком производства 7–45 рабочих дней.

Изучите ассортимент кабелей для горных работ и туннелестроения для выбора соответствующих конфигураций.

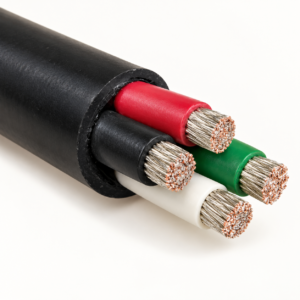

Для передвижных шахтных силовых и буксируемых кабелей 2000 В по стандарту NEMA WC 58 на буровых станках сравните следующие конструкции: Кабель типа G-GC 2000 В, переносной силовой кабель для горнодобывающей промышленности (для 3 силовых жил с симметричными жилами заземления и контрольной жилой проверки целостности заземления); Кабель Type W 2000V — круглые 4/C, 3/C и плоские исполнения (для тяжелых круглых и плоских силовых спусков 2000 В без внутренней контрольной жилы заземления). Перед заказом проверьте радиус петли на мачте, хладостойкость при изгибе и число жил.

Конструкция

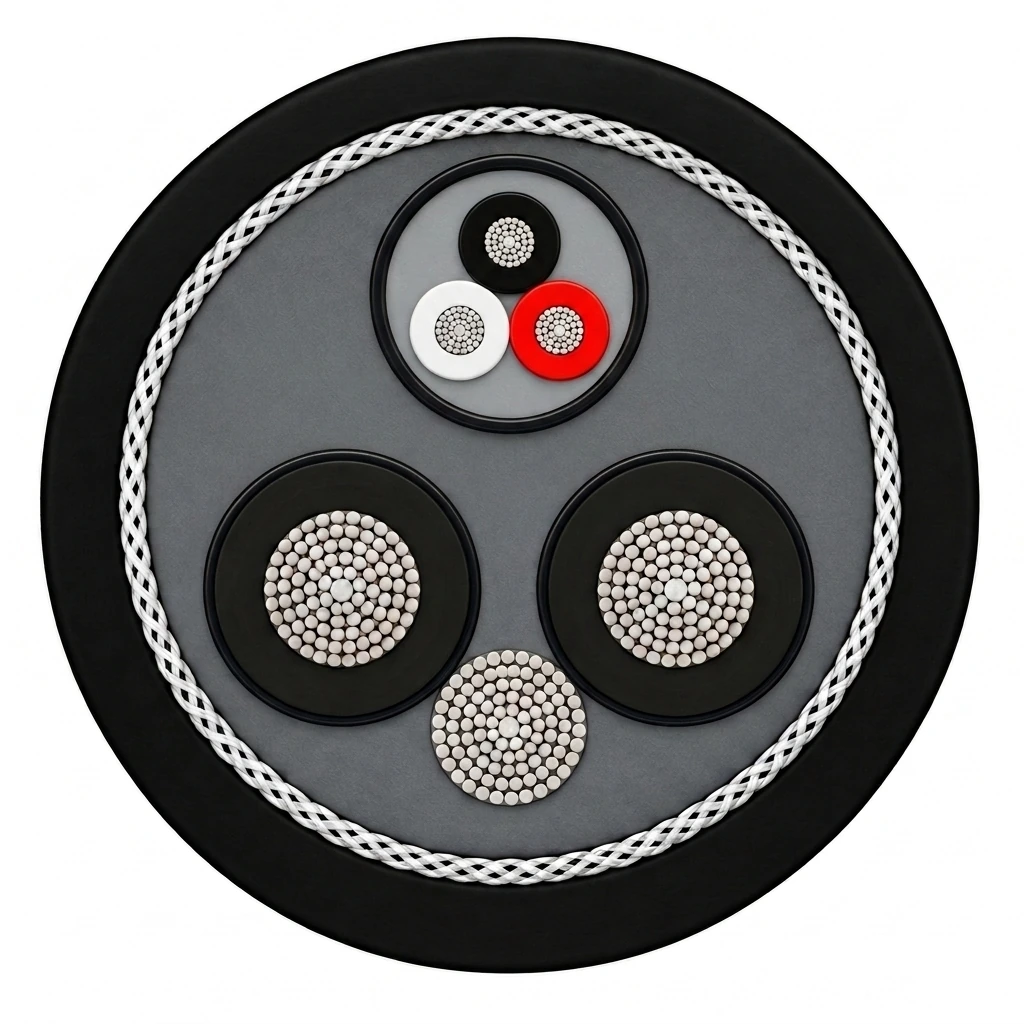

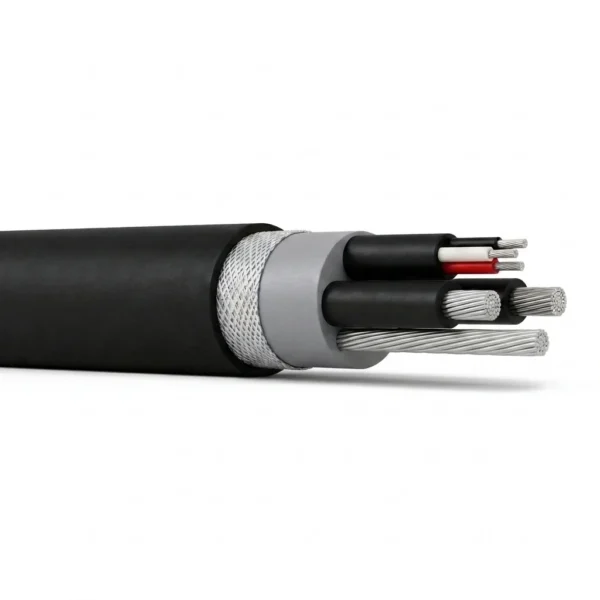

Типовая конструкция иллюстрирует кабель мачты бурового станка 600–2000 V в исполнении 2 × 4/0 AWG + заземляющая жила + 3-жильная контрольная группа: две одинаковые силовые жилы из луженой меди с черной изоляцией из EPR внизу слева и справа, один заключенный в оболочку трехжильный контрольный модуль (черная, белая и красная жилы управления) в верхней части и одна неизолированная гибкая заземляющая жила из луженой меди в нижней междуфазной впадине, обмотанные непроводящей лентой и заключенные в черную оболочку из термореактивной резины, армированную полипропиленовой оплеткой.

Применения

Выбирайте сечение силовых жил и конфигурацию контрольной группы в соответствии с рабочим током привода буровой мачты, параметрами вспомогательных цепей управления и конструкцией подвесной или барабанной системы.

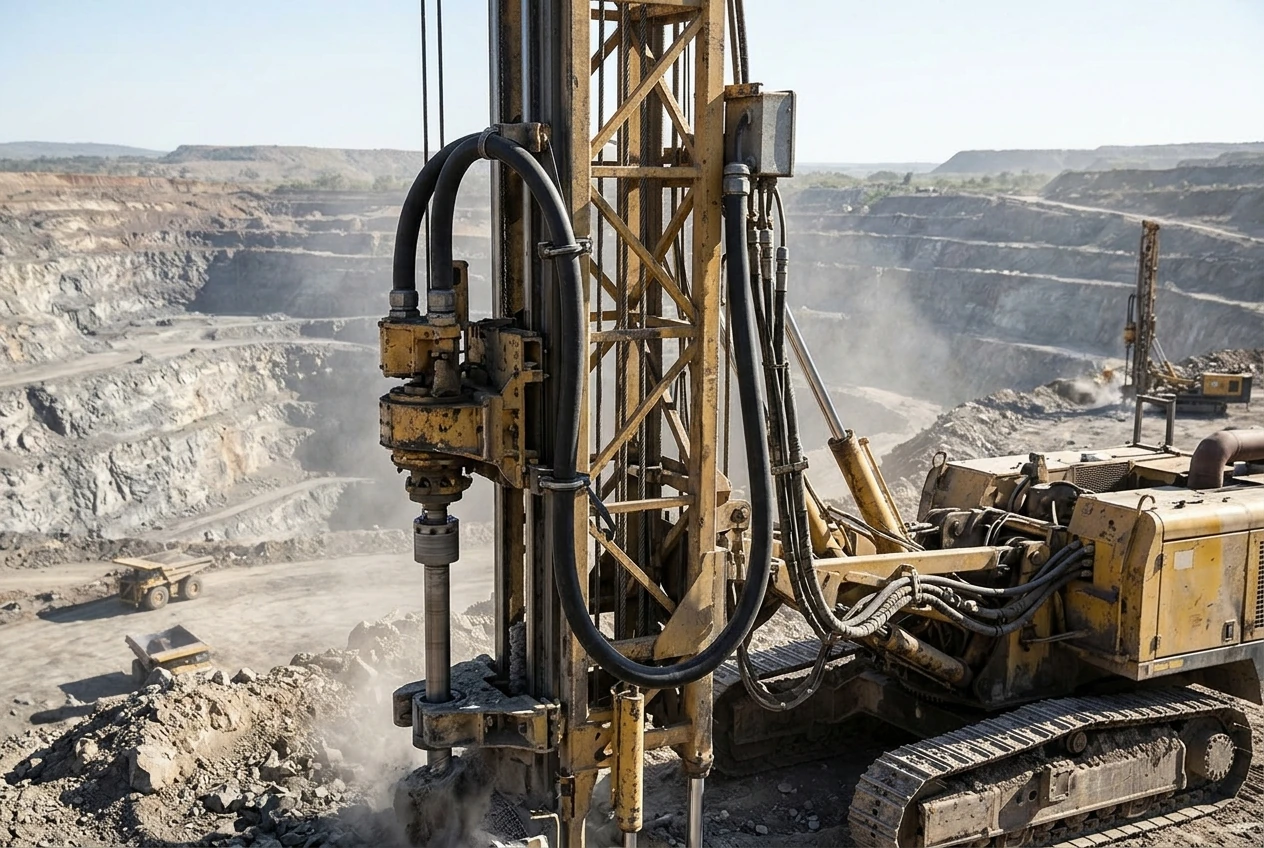

• Карьерные вращательные буровые станки взрывных скважин: вертикальная петля на мачте, питающая приводы постоянного или переменного тока вращательной головки и цепи управления мачты.
• Кабельные траки и направляющие кабельные цепи буровых мачт, требующие высокой многопроволочности жил и контролируемого допуска по наружному диаметру (±5%).
• Подвесные петли тяжелого режима работы и фестонные системы на горнодобывающем, карьерном и перегрузочном оборудовании для сыпучих материалов.
• Многослойные кабельные барабаны на мобильном буровом и выемочном оборудовании с выбором сечения по поправочным коэффициентам токовой нагрузки для 1–4 слоев намотки.
• Прокладывайте круглый кабель через гладкие седельные зажимы или роликовые направляющие с достаточным радиусом изгиба и закрепляйте разгрузочные захваты как на неподвижной конструкции мачты, так и на подвижной каретке, чтобы токопроводящие жилы никогда не воспринимали тяговые подъемные нагрузки.

При выборе кабелей питания для подземных буровых джамбо и вращательных станков взрывного бурения изучите следующие ресурсы: Кабельное решение Type G-GC для подземных буровых кареток (для барабанных буксируемых кабелей 2 кВ питания электрогидравлических подземных буровых кареток); Силовой кабель SHD-GC 2 кВ-25 кВ для горнодобывающей промышленности (для экранированных буксируемых кабелей 2–25 кВ питания высоковольтных карьерных буровых станков и экскаваторов). Уточните вертикальный ход мачты, стойкость оболочки к маслам и буровому раствору, а также тип разгрузочной арматуры.

Спецификации

Метрические значения толщины изоляции, номинального наружного диаметра и расчетной массы кабеля в kg/km представляют собой округленные инженерные пересчеты исходных дюймовых параметров спецификации.

Указанные длительно допустимые токовые нагрузки рассчитаны для температуры жилы +90 °C при температуре окружающего воздуха +40 °C при прокладке кабеля открыто на воздухе (например, в подвесной петле мачты или фестонной системе).

При намотке кабеля на барабан умножьте допустимый ток одиночного кабеля на воздухе на соответствующий поправочный коэффициент для 1, 2, 3 или 4 намотанных слоев.

Номинальные наружные диаметры и масса кабеля имеют производственный допуск ±5%. Перед монтажом проверьте диапазон проходного отверстия кабельных вводов и седельных зажимов с учетом указанного поля допуска.

Каждое сечение включает междуфазную заземляющую жилу из луженой меди и место под контрольную группу по спецификации заказчика; при запросе коммерческого предложения укажите требуемое число и сечение контрольных жил.
