Что делает силиконовый кабель высоковольтным?
Три фактора, в таком порядке: толщина изоляционной стенки, отсутствие пустот и воздушных зазоров в этой стенке, и экранирование. Силиконовый компаунд обеспечивает электрическую прочность около 20 кВ/мм и рабочий диапазон от −60 °C до +200 °C, но класс напряжения определяется тем, сколько материала находится между медью и внешним миром, и тем, что сглаживает поле на каждом конце стенки.
В этом заключается вся физика вопроса, и это объясняет то, что покупателям кажется нелогичным: силиконовый соединительный провод на 40 кВ и на 3 кВ могут нести одинаковый ток по одинаковой меди. Медь выбирается по амперам. Стенка выбирается по вольтам. Жила 22 AWG со стенкой на 40 кВ — это в основном изоляция с ниткой металла посередине, и так и задумано.
Второй фактор — тот, что отличает настоящий высоковольтный кабель от кабеля с просто толстой стенкой. Воздух, попавший между многопроволочной жилой и изоляцией, ионизируется задолго до силикона. Каждая такая пустота — это очаг коронного разряда, а коронный разряд разрушает изоляцию изнутри, пока стенка не выйдет из строя при напряжении, на которое она была рассчитана. Провод с однородной, свободной от пустот изоляционной системой имеет более высокое напряжение начала короны и более высокое напряжение гашения — именно поэтому серьёзные конструкции ВН соэкструдируют полупроводящий слой непосредственно на жилу, чтобы не осталось воздуха для ионизации.
Лестница конструкций: от 300 В до 125 кВ DC
Каждый высоковольтный силиконовый кабель относится к одной из пяти конструкций. Каждая ступень добавляет слой, добавляет стоимость и решает проблему, которую не может решить ступень ниже. Найдите самую низкую ступень, покрывающую вашу задачу — покупка на две ступени выше необходимого — распространённая и дорогостоящая ошибка.
Простой экструдированный силиконовый провод
Жила плюс силиконовая стенка, ничего больше. Дёшево, чрезвычайно гибко и пригодно примерно до 3 кВ там, где ничто не трётся о провод. Выше этого одна стенка начинает проигрывать коронному разряду.
Толстостенный высоковольтный соединительный провод
Та же идея, но стенка увеличена под класс напряжения — от 3 до 60 кВ в UL 3239 и UL 10475. Рабочая лошадка рентгеновского, визуализирующего и электростатического оборудования.
Провод ВН с оплёткой или стекловолоконной оболочкой
Ступень 2 плюс механическая защита. Стойкость силикона к разрыву и истиранию — его слабое место; стекловолоконная оплётка или текстильная оболочка устраняют это, не затрагивая электрическую конструкцию.
Экранированный силиконовый кабель
Полупроводящий слой под луженой медной оплёткой. Оплётка задаёт полю чёткую границу и обеспечивает обратный путь и экранирование от электромагнитных помех — необходимо везде, где кабель переносит измерение, а не только питание.
Полностью экранированная конструкция СН
Полупроводящий экран по жиле, силиконовая изоляция, полупроводящий экран по изоляции, оплётка, лента, оболочка. Семь слоёв, заявленный предел частичных разрядов и способность выдерживать 125 кВ DC кратковременно.
Многожильный силиконовый кабель (SiHF)
Несколько изолированных жил в силиконовой оболочке, 300/500 В. Отличный гибкий термостойкий кабель, но это низковольтное изделие; не позволяйте слову «силикон» убедить вас в обратном.
| Класс напряжения | Подходящая конструкция | Экран | Типичное оборудование |
|---|---|---|---|
| 300/500 В | Многожильный силикон или экранированный одножильный кабель | Опциональная оплётка для целостности сигнала | Печи, сушильные камеры, горячие шкафы управления, кабельные трассы датчиков |
| 1.8/3.0 кВ | Простая экструдированная силиконовая стенка | Отсутствует | Розжиг горелок, линии зажигания по стандарту VDE |
| 5–10 kV | Толстостенный провод, с оплёткой или без неё | Отсутствует, либо стекловолоконная оплётка для механической защиты | Газовые горелки, розжиг котлов, выводы трансформаторов |
| 10–25 kV | Толстостенный соединительный провод, компаунд на 250 °C | Отсутствует | Факельные установки, воспламенители инсинераторов, запальники |
| 25–60 kV | Толстостенный соединительный провод UL 3239 / UL 10475 | Отсутствует; коронный разряд контролируется толщиной стенки и гладкой экструзией | Рентген, визуализация, электростатические осадители, источники ВН |
| 8,7/15 кВ переменного тока, 125 кВ постоянного тока кратковременно | Семислойный экранированный измерительный кабель СН | Двойной полупроводящий экран плюс луженая медная оплётка | Кабельные испытательные автофургоны, лаборатории ВН, испытания на прочность и измерение ЧР |
Последняя строка соответствует конструкции, которую мы изготовили для кабельной испытательной автолаборатории в Литве, и все переговоры строились вокруг частичных разрядов и барабана 230 мм — цифры приведены в этой карточке проекта.
Высоковольтные силиконовые кабели, которые мы производим сегодня
Реальные конструкции с наших собственных линий, а не из складского каталога. Каждая из них изготавливается на заказ, и класс напряжения на маркировке — именно тот, по которому мы проводим рутинное испытание.
Высоковольтный силиконовый провод 3–60 кВ
- UL 3239 и UL 10475
- 150–200 °C, от 28 AWG до 2 AWG
- Луженая медь, толстая стенка по классу напряжения
Кабель зажигания факельной установки 25 кВ DC
- 25 kV DC / 10 kV AC
- 250 °C в продолжительном режиме
- Неэкранированный одножильный, изготавливается под нужную длину

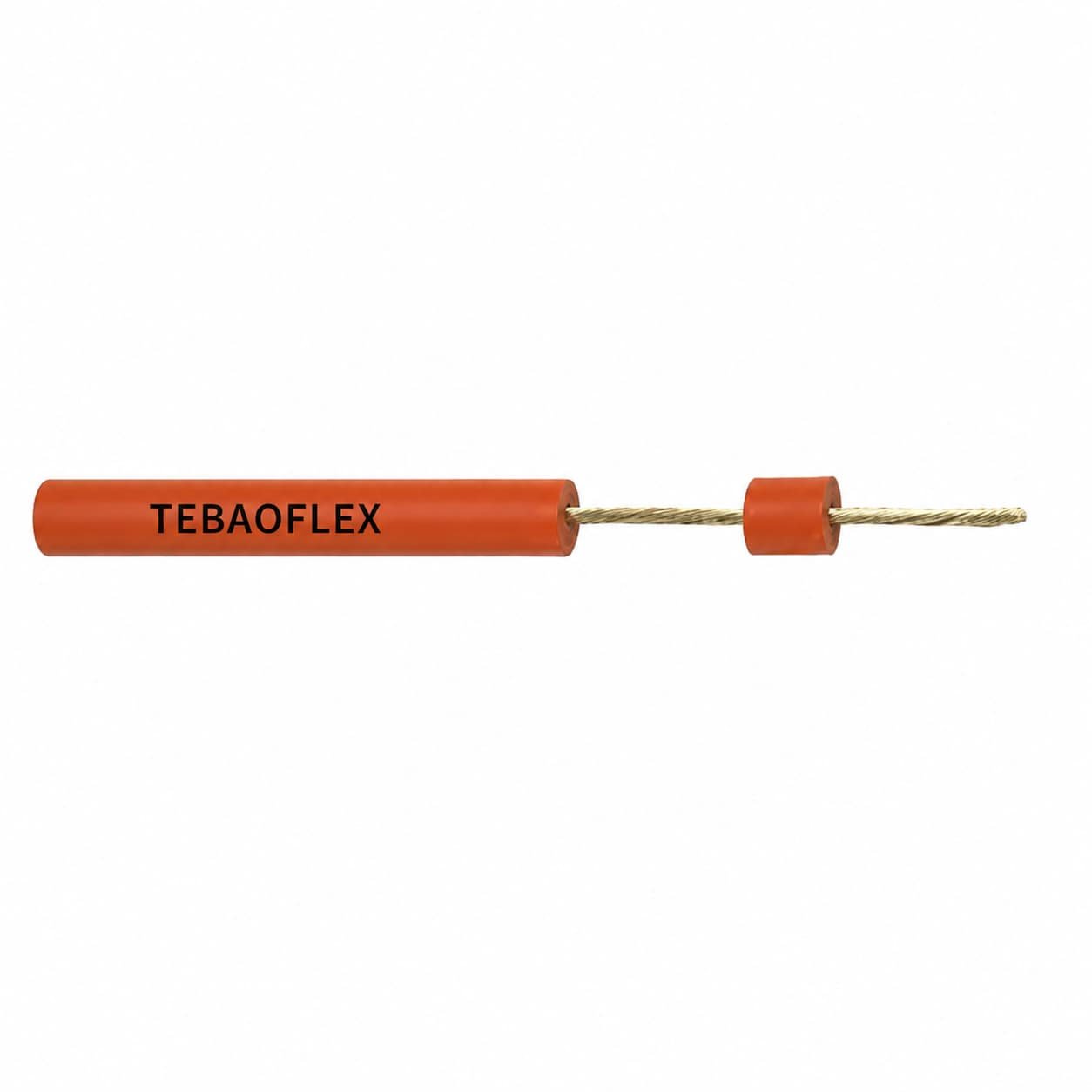

Силиконовый кабель зажигания 7/10 kV
- 7 кВ рабочее, класс 10 кВ
- Режим зажигания горелок и котлов
- Достаточно гибкий для тесных коробок зажигания

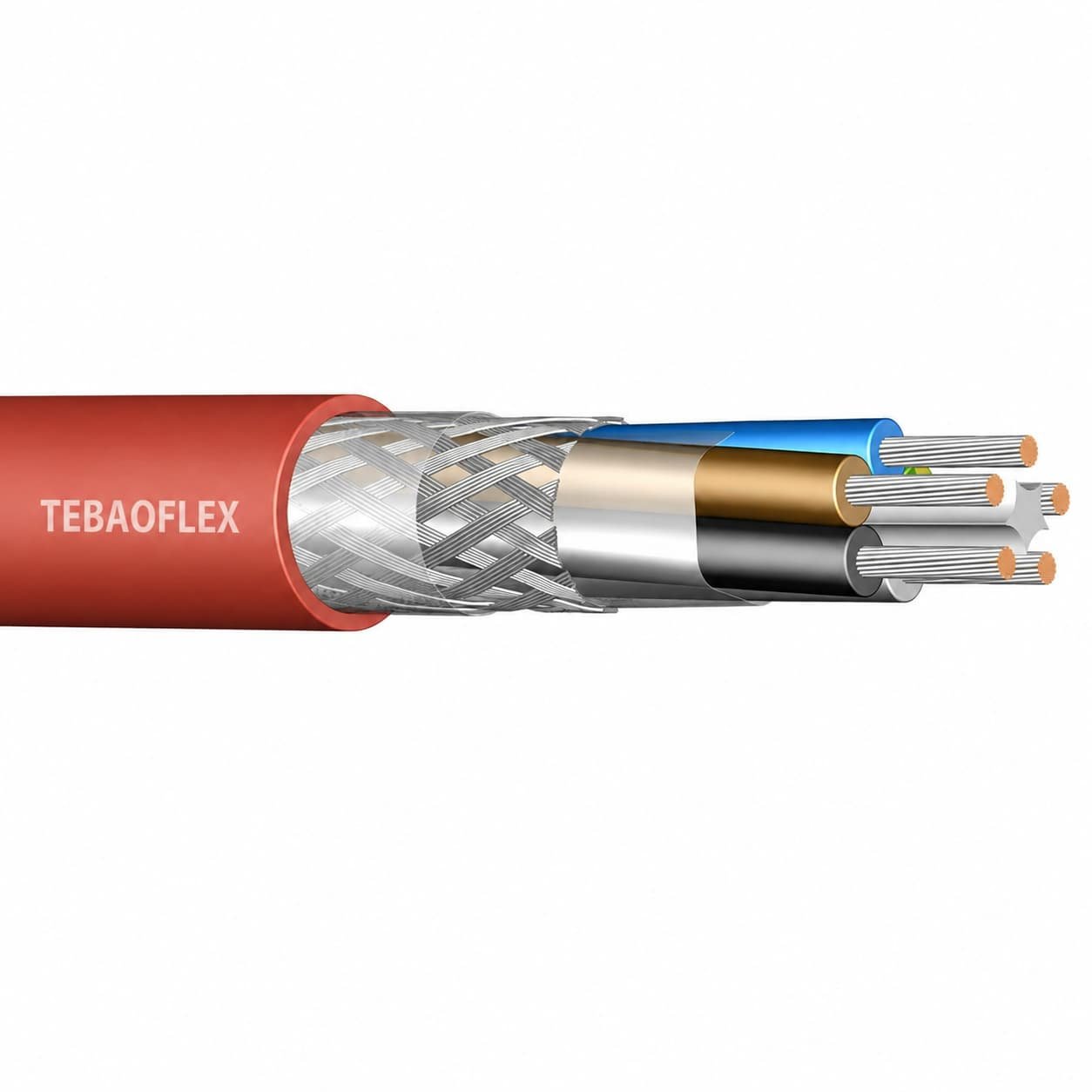

Экранированный силиконовый кабель SiFCuSi
- 300/500 В, луженая медная оплётка
- Экранирование для целостности сигнала на горячих производствах
- Отправная точка в экранированных конструкциях
Провод зажигания Style 3304 и 3573, 10 кВ
- Класс 10 кВ, стили UL AWM
- Плетёные варианты для механических нагрузок
- Зажигание горелок и бытовых приборов
Высокопрочный силиконовый кабель, 1500 В DC
- Механический сорт HRD, огнестойкий сорт FRNC
- 180 °C, 1,500 V DC
- Там, где обычный силикон слишком мягок
Силикон, PTFE или EPR: какая изоляция для высокого напряжения?
Выбирайте силикон, если кабель обрабатывают, гнут или он работает в широком диапазоне температур. Выбирайте фторполимер, если стенка должна быть тонкой или температура превышает 200 °C. Выбирайте EPR или XLPE, если кабель прокладывается один раз и остаётся неподвижным. Решает вид отказа, которого вы избегаете, а не заголовок технического листа.
| Параметр | силиконовая резина | FEP | PTFE | EPR / XLPE |
|---|---|---|---|---|
| Продолжительная температура | от −60 до +180/200 °C, специальные сорта до 250 °C | До 200 °C | До 260 °C | 90–120 °C |
| Гибкость в тепле и на холоде | Выдающаяся; остаётся мягким около −60 °C | Умеренная | Умеренная, на холоде становится жёстче | Плохая при большой толщине |
| Толщина стенки для заданного кВ | Толстая | Тоньше | Самая тонкая; наивысшая электрическая прочность на milli-дюйм | Толстая |
| Истирание и прорезание | Слабая — требуется оплётка или компаунд специального сорта | Хорошо | Хорошо | Хорошо |
| Озон, УФ-излучение и погодные воздействия | Отличная, присуща цепи Si–O | Отлично | Отлично | Хорошая с добавками |
| Поведение при пожаре | Выгорает до изолирующей кремнезёмной золы, способной сохранить работоспособность цепи | Плавится; выделяет фторированный газ | Плавится; выделяет фторированный газ | Обугливается |
| Ресурс при многократном изгибе | Отлично | Приемлемо | Приемлемо | Слабо |
| Относительная стоимость материала | Средняя-высокая | Высокая | Наивысшая | Низкая |
Две строки заслуживают комментария. Строка «пожар» объясняет, почему силикон вообще применяется в задачах сохранения работоспособности цепи: компаунд не просто исчезает, он превращается в кремнезём, и слой золы остаётся изолятором в те критичные минуты. Строка «истирание» объясняет, почему так много силиконовых кабелей возвращаются повреждёнными — материал мягкий, а монтажнику об этом никто не сказал.
Когда высоковольтный силиконовый кабель — неверный выбор
Мы предпочтём потерять заказ, чем поставить кабель, который выйдет из строя через полгода. У силикона есть три честные слабости, и у каждой есть порог, после которого стоит купить что-то другое — либо силикон с уже встроенным решением.
Его волочат по острым кромкам
Стойкость силикона к истиранию в лучшем случае удовлетворительная, а стандартные сорта рекомендуются для стационарной установки. Если кабель ежедневно трётся о сталь или гравий, вам нужна стекловолоконная оплётка, текстильная оболочка или компаунд специального сорта, подобранный под задачу, — а не стандартная силиконовая оболочка с надеждой в придачу.
Его зажимают, стягивают или сдавливают
Мягкая изоляция подвержена остаточной деформации от сжатия. Туго затянутая кабельная стяжка на проводе 40 кВ утоньшает стенку именно там, где поле максимально. Используйте седловые крепления, а не пластиковые стяжки, либо переходите на фторполимер, который не деформируется.
Стенка должна быть тонкой
Силикону требуется больше миллиметров на киловольт, чем FEP или PTFE. Если полость вашего разъёма или радиус изгиба не вмещают конечный диаметр, силикон исключается уже только по геометрии. Это честное «нет», и мы его скажем.
Работает выше 200 °C непрерывно
Стандартный силикон достигает предела около 180–200 °C, а специальные сорта — 250 °C. Выше этого начинается территория PTFE, слюды или керамического волокна, и никакая настройка компаунда этого не изменит.
Никто не определил испытательное напряжение
Рабочее напряжение, напряжение рутинного испытания и напряжение типового испытания — три разных значения, и на маркировку наносится только одно. Если в спецификации указано просто «40 кВ», мы всегда уточним, какое именно, прежде чем давать расчёт.
Кабель переносит измерение
Неэкранированный провод рядом с импульсным источником питания охотно улавливает помехи и передаёт их вашему прибору. Если кабель входит в измерительную цепь, ему нужен экран — это ступень 4, а не ступень 2.
Выводы нагревателей, печей и технологического оборудования, которые выходят за верхний предел силикона при 600 В, можно перевести на провод UL 5359 со слюдяной изоляцией, в котором слюдяная лента уложена под обработанной стекловолоконной оплеткой.
От применения к рекомендации
Для защищённого узла розжига горелки сравните UL 3257 · Силикон · 250°C · 10 kV AC / 25 kV DC с приведёнными ниже конструкциями для розжига. UL 1813 · FEP · 200°C · 3 kV предназначен для другой высоковольтной внутренней проводки и не заменяет цепь розжига на 10 kV. Проверьте форму сигнала, нагрев и расстояние между клеммами.
Если ваше оборудование есть в этом списке, начните со строки, а не со страницы каталога. Каждая рекомендация ниже — это конструкция, которую мы реально изготавливали.
| Оборудование / режим эксплуатации | С чем сталкивается кабель | Что мы бы изготовили |
|---|---|---|
| Зажигание газовых горелок и котлов | Импульсы 7–10 кВ, длительный нагрев от головки горелки, тесные коробки зажигания | Неэкранированный силиконовый кабель зажигания, 7/10 кВ, гибкий сорт |
| Воспламенители факельных установок и инсинераторов | 25 кВ DC, 250 °C на конце, длинные вертикальные трассы, погодные воздействия | Толстостенный силиконовый кабель зажигания 250 °C, изготавливается под нужную длину |
| Рентген, визуализация и высоковольтные источники питания | До 60 кВ DC, стеснённая прокладка, риск коронного разряда в стенке | Соединительный провод UL 3239 / UL 10475, толщина стенки подобрана под класс кВ |
| Электростатические осадители | Продолжительный постоянный ток, пыль, термоциклирование | Толстостенный силиконовый высоковольтный соединительный провод, луженая медная жила |
| Печи, сушильные камеры, горячие шкафы управления | Температура среды 180–200 °C, низкое напряжение, постоянная обработка | Многожильный SiHF или силиконовый монтажный провод, 300/500 В |
| Клеммные коробки двигателей и выводы горячих машин | Вибрация, механические нагрузки, 1500 В DC | Одножильный силиконовый кабель HRD высокопрочный или FRNC огнестойкий |
| Кабельные трассы КИП и датчиков на горячем производстве | Наводки помех, тепло, частое движение | Экранированный силиконовый кабель SiFCuSi, 300/500 В |
| Кабельные испытательные автофургоны и лаборатории ВН | 125 кВ DC кратковременно, заявленный предел ЧР, ежедневная намотка | Семислойная экранированная конструкция СН, оболочка специального сорта |
Как задать спецификацию высоковольтного силиконового кабеля в пяти пунктах
Пришлите нам эти пять пунктов, и мы сможем составить конструкцию в тот же день. Пропустите хоть один — и коммерческое предложение превратится в догадку, выданную за цену.
1. Напряжение, и какое именно
Продолжительное рабочее напряжение, AC или DC, плюс любой кратковременный или испытательный уровень, который должен выдержать кабель. Укажите, нужно ли наносить на оболочку напряжение рутинного испытания.
2. Ток или сечение жилы
Амперы или уже используемое сечение. Помните: медь определяется током, а стенка — вольтами, это независимые решения.
3. Температура у кабеля, а не в помещении
Продолжительная температура среды плюс любая горячая точка. Головка горелки при 200 °C в трёх сантиметрах от провода — вот цифра, которая имеет значение, а не 40 °C цехового пола.
4. Что его касается и как часто он движется
Стационарно, при периодической обработке или при ежедневной намотке. Укажите поверхность, с которой контактирует кабель. Это определяет оплётку, оболочку и сорт компаунда — три фактора, обеспечивающих выживаемость силикона.
5. Максимальный готовый диаметр
Полость разъёма, размер сальника, радиус изгиба, ствол барабана. Если геометрия не вмещает стенку, необходимую для вашего напряжения, всем лучше узнать об этом в первый же день.
Необязательно, но полезно
Требование к экранированию, предел частичных разрядов, цвет и маркировка, режим сертификации (UL, VDE, CE), длина на барабане и любой устаревший код типа, который вы заменяете.
Стандарты, сертификация и что мы проверяем
Мы сертифицированный завод, а не торговая контора с логотипом. Это наши собственные сертификаты с номерами, которые можно проверить, и испытания, которые проходит здесь каждый высоковольтный силиконовый кабель перед отгрузкой.
| Сертификация | Номер сертификата | Дата | Отчёт |
|---|---|---|---|
| UL | UL-US-2449012-0 | 27 дек. 2024 | E542560-20241225 |
| cUL | UL-CA-2437036-0 | 27 дек. 2024 | E542560-20241225 |
| VDE | 40060055 | 28 мар. 2025 | 5031703-5150-0004 |
Кабели, изготовленные для европейских проектов, имеют маркировку CE с декларациями RoHS и REACH. Ссылки на конструкцию и испытания взяты из IEC и VDE нормативных документов — EN 50525-2-41 для гибких кабелей из силиконовой резины, и практики IEC по частичным разрядам, когда экранированная конструкция имеет заявленный предел ЧР. Ссылка на стандарт — не то же самое, что наличие сертификата, и мы чётко разделяем эти два понятия в каждом техническом листе.
На производстве каждый барабан проходит искровое испытание и проверку сопротивления изоляции. Высоковольтные конструкции дополнительно проходят испытание на прочность переменным током на рутинном уровне, а экранированные кабели СН — измерение частичных разрядов при указанном напряжении. Протоколы испытаний поставляются вместе с заказом. «Поверьте нам на слово» — не метод испытаний.
Почему стоит покупать высоковольтный силиконовый кабель у TEBAOFLEX
Мы сами смешиваем компаунд
Смешение резины, экструзия, плетёное экранирование, скрутка и упаковка — всё это выполняется на наших собственных 12 линиях. Когда для задачи нужен силикон специального сорта для стойкости к разрыву или истиранию, мы разрабатываем его сами, а не покупаем то, что есть на рынке в данный момент.
Мы создаём одну ступень, а не один каталог
Наши инженеры выбирают самую низкую конструкцию, которая покрывает вашу задачу. Если справляется неэкранированный провод на 10 кВ, мы не станем продавать вам экранированный кабель СН лишь для видимости основательности.
Небольшие заказы приветствуются
Минимальный заказ составляет 50 м. Пробная партия, замена для одной машины или один барабан для испытательного автофургона — всё это здесь обычное дело, а образцы бесплатны, вы оплачиваете только доставку.
Мы испытываем то, что печатаем на маркировке
8 высокоточных испытательных стендов, контроль качества на всех этапах — от поступающего компаунда до готового барабана. Напряжение на оболочке — это напряжение, по которому мы реально проводим рутинное испытание, а не просто заявленная цель.
Более 30 инженеров, более 20 патентов
Основная команда R&D из более чем 30 старших инженеров, десять из которых имеют более пятнадцати лет опыта в кабельной отрасли, и более двадцати запатентованных технологий, стоящих за специальными конструкциями.
OEM и ODM в стандартном порядке
Ваш бренд и данные, напечатанные на кабеле и барабанах, ваша конструкция, ваш пакет документации. Экспортируется в более чем 20 стран по нашей собственной лицензии на импорт и экспорт.
Пришлите вашу задачу — получите конструкцию
Сообщите нам напряжение, ток, температуру у кабеля и с чем он контактирует. Инженер ответит чертежом конструкции и ценой — а не ссылкой на каталог.
Срок поставки обычно составляет 10–30 дней и подтверждается перед заказом. Оплата через T/T, L/C, D/P, Western Union, MoneyGram, PayPal или Alibaba Trade Assurance, с депозитом 30%. Гарантия — от 6 месяцев до 1 года в зависимости от конструкции и режима эксплуатации, техническая поддержка бесплатна пожизненно.
Часто задаваемые вопросы о высоковольтном силиконовом кабеле
Какое напряжение может реально выдержать высоковольтный силиконовый кабель?
Стандартный силиконовый соединительный провод рассчитан примерно на 3–60 кВ в зависимости от толщины стенки. Выше этого класс напряжения определяется конструкцией, а не только стенкой: наш семислойный экранированный кабель СН имеет номинал 8,7/15 кВ AC в продолжительном режиме и выдерживает 125 кВ DC кратковременно, с типовым испытанием при 160 кВ DC.
Почему силиконовый провод на 40 кВ намного толще провода на 5 кВ с той же медью?
Потому что сечение жилы определяется током, а толщина изоляционной стенки — напряжением, и это независимые параметры. Повышение класса напряжения увеличивает стенку, а не медь. Провод 22 AWG на 40 кВ — это в основном изоляция, что и требуется для удержания 40 кВ без коронного разряда.
Что такое экранированный силиконовый кабель и когда он нужен?
Экранированный силиконовый кабель добавляет полупроводящий слой и луженую медную оплётку поверх изоляции. Он нужен, когда кабель переносит измерение, когда необходимо сдерживать электромагнитные помехи, или свыше примерно 10 кВ, где полю требуется чётко заданная внешняя граница для контроля частичных разрядов.
Что лучше для высоковольтного провода — силикон или PTFE?
Силикон выигрывает по гибкости, работе на холоде, стойкости к озону и поведению при пожаре. PTFE выигрывает по максимальной температуре, тонкости стенки и стойкости к истиранию. Выбирайте силикон, если кабель обрабатывают или гнут; выбирайте PTFE, если стенка должна быть тонкой или температура постоянно превышает 200 °C.
Выдерживает ли силикон, когда его волочат по территории завода?
Обычный силикон — нет: стойкость к истиранию и разрыву — его самые слабые свойства, и стандартные сорта подходят для стационарной установки. Там, где кабель волочат или наматывают, мы указываем компаунд специального сорта, стекловолоконную оплётку или текстильную оболочку. Это решение по спецификации, а не попытка продать больше.
Какой температурный диапазон вы можете предложить?
Наши силиконовые конструкции работают от −60 °C до +180 или +200 °C в зависимости от компаунда, а специальные сорта достигают 250 °C для зажигания и факельных установок. Силикон остаётся по-настоящему гибким на холодном конце диапазона, чего не могут большинство высокотемпературных материалов.
Можете ли вы подобрать аналог устаревшего или конкурентного типа?
Да. Пришлите старый код типа с сохранившимися электрическими и габаритными данными, и мы восстановим конструкцию исходя из реальных условий эксплуатации, а не по названию. Устаревшие коды из объединённых или снятых с производства линеек часто встречаются в испытательном и зажигательном оборудовании, и они воспроизводимы.
Каков минимальный заказ и сколько времени это занимает?
Минимальный заказ составляет 50 м, а обычный срок поставки — 10–30 дней, подтверждается до размещения заказа. Цена зависит от количества, поскольку специальная конструкция имеет фиксированные затраты на наладку, поэтому более длинная партия заметно дешевле в пересчёте на метр.
Предоставляете ли вы образцы и протоколы испытаний?
Да. Образцы бесплатны, вы оплачиваете только доставку, что позволяет проверить гибкость, толщину стенки, отделку и диаметр на своём оборудовании перед принятием решения. Протоколы рутинных испытаний — на электрическую прочность, сопротивление изоляции и частичные разряды для экранированных конструкций — поставляются вместе с заказом.
