Силиконовый провод зажигания Style 3304 и Style 3573 10 kV
силиконовый провод зажигания 10 kV в конструкциях Style 3304 и Style 3573 — это вариант с силиконовой изоляцией и плетёным усилением для указанных цепей зажигания горелок и пьезозажигания. В предоставленных данных указаны непрерывная работа −60°C…+200°C, импульсное напряжение 10 kV AC и признание UL 758 по файлу № E101965.
Это семейство силиконовых проводов зажигания 10 kV предлагает варианты жилы, оплётки и сечения, которые необходимо сопоставить с маркировкой имеющегося провода и трассой оборудования.
- Температура: −60°C to +200°C continuous operation
- Импульсное напряжение: 10 kV AC
- Изоляция: силиконовая резина, средняя толщина 1.0 mm в предоставленных данных
- Усиление: Конструкция из стекловолоконной оплётки для конкретного стиля
- Сечения: от 0.34 до 4.0 mm² по списку, а также другие сечения по запросу
- Стандартные цвета: белый, чёрный, кирпично-красный и бесцветный
Для предложения отправьте требуемый стиль, материал жилы, сечение, цвет, длину, тип горелки или прибора и требования к документации для силиконового провода зажигания 10 kV.
Силиконовый провод зажигания Style 3304 и Style 3573 10 kV
Силиконовый провод зажигания Style 3304 и Style 3573 10 kV производства TEBAOFLEX включает две конструкции с силиконовой изоляцией и усиливающей оплёткой для цепей зажигания и создания электрической дуги. В предоставленных материалах в качестве оборудования указаны пьезоэлектрические компоненты бытовых электроприборов, а также газовые или жидкотопливные горелки котлов и профессиональных приборов. Указанный диапазон непрерывной работы −60°C…+200°C и импульсное напряжение 10 kV AC дают покупателю определённую отправную точку для выбора высокотемпературного провода зажигания.
Два стиля силиконового провода зажигания 10 kV имеют разное устройство оплётки. Style 3304 показан со стекловолоконной оплёткой с силиконовым покрытием, а Style 3573 — со стекловолоконной оплёткой и слоями силиконовой резины. На странице приведены общие заявленные характеристики и номинальные диаметры, но окончательный выбор должен соответствовать точному чертежу оборудования, маркировке провода, оконцеванию и условиям прокладки.
- Подходит для: указанных цепей зажигания горелок, котлов, профессиональных приборов и пьезозажигания.
- Подтвердите перед заказом: Style 3304 или 3573, материал жилы, сечение, температура, требование к импульсному напряжению, цвет, длина и оконцевание.
- Выбирайте другую конструкцию, если: для трассы требуются экран, броня или экологический класс исполнения, не заявленные для этого семейства силиконовых проводов зажигания 10 kV.
Изучите линейка высокотемпературных кабелей для других термостойких конструкций. На вкладках Construction, Applications, Specifications и Standards приведены сведения о конкретном силиконовом проводе зажигания 10 kV.
Конструкция силиконового провода зажигания 10 kV
Это семейство силиконовых проводов зажигания 10 kV сочетает медную жилу, силиконово-резиновую изоляцию и усиливающую оплётку. В предоставленном источнике указаны варианты жилы из непокрытой, лужёной, никелированной или посеребрённой меди; Style 3304 показан со стекловолоконной оплёткой с силиконовым покрытием, а Style 3573 дополнительно имеет стекловолоконную оплётку внутри конструкции с силиконовой изоляцией.
Выбирайте конструкцию силиконового провода зажигания 10 kV с учётом требуемого материала жилы, температуры оборудования, трассы и условий обращения. Предоставленная информация не устанавливает универсальную взаимозаменяемость Style 3304 и Style 3573, поэтому до запроса предложения подтвердите маркировку имеющегося провода и указанный стиль.
Выбор конструкции силиконового провода зажигания 10 kV
| Элемент конструкции | Поставляемая конструкция силиконового провода зажигания 10 kV |
|---|---|
| Варианты жилы | Непокрытая, лужёная, никелированная или посеребрённая медь |
| Изоляция | силиконовая резина |
| Усиление Style 3304 | Стекловолоконная оплётка с силиконовым покрытием |
| Усиление Style 3573 | Стекловолоконная оплётка со слоями силиконовой резины, как показано в предоставленных материалах |
| Стандартные цвета изоляции | Белый, чёрный, кирпично-красный и бесцветный |
На чертеже силиконового провода зажигания 10 kV, показанном на предоставленном изображении изделия, представлены оба стиля конструкции. Сверьте окончательное покрытие жилы, обработку оплётки и цвет с утверждённой спецификацией заказа.
Применение силиконового провода зажигания 10 kV

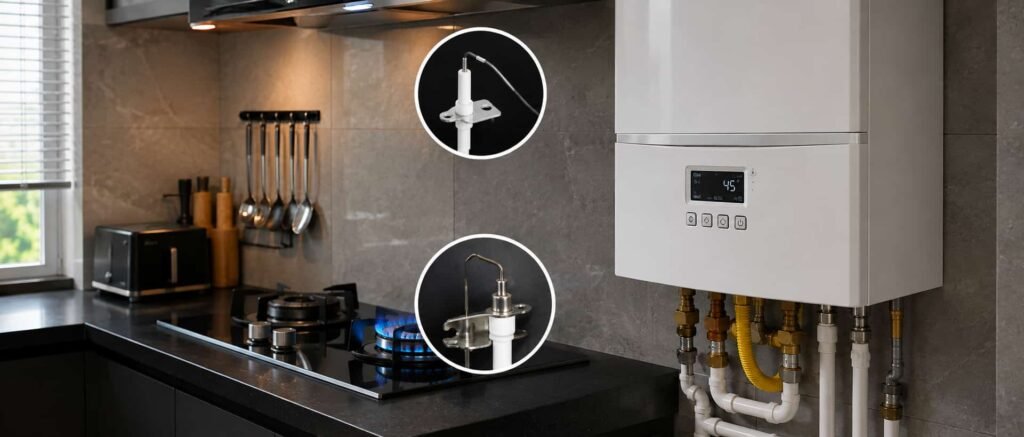

В предоставленных примерах применения силиконового провода зажигания 10 kV указаны цепи зажигания и создания электрической дуги для пьезоэлектрических компонентов бытовых электроприборов, а также газовые или жидкотопливные горелки котлов и профессиональных приборов.
Проверки при выборе силиконового провода зажигания 10 kV
- Сопоставьте указанное требование к импульсному напряжению 10 kV AC с конструкцией системы зажигания.
- Сопоставьте требование к температуре непрерывной работы с предоставленным диапазоном −60°C…+200°C.
- Укажите Style 3304 или Style 3573, материал жилы, номинальное сечение, цвет изоляции, длину и оконцевание.
- Если трасса подвергается истиранию, движению, воздействию жидкостей или другим условиям, не заявленным для этого изделия, до выбора силиконового провода зажигания 10 kV определите необходимую защиту совместно с разработчиком оборудования.
Для технического предложения отправьте имеющуюся маркировку, тип оборудования зажигания, требуемый стиль силиконового провода зажигания 10 kV, сечение, трассу, количество и требования к документации.
Характеристики силиконового провода зажигания 10 kV
Следующие номинальные данные переписаны из предоставленных материалов по Style 3304 и Style 3573. Для обоих стилей силиконового провода зажигания 10 kV указаны средняя толщина изоляции 1.0 mm и диапазон непрерывной работы −60°C…+200°C.
Рабочие данные силиконового провода зажигания 10 kV
| Параметр Style 3304 | 200°C – 10000 V |
|---|---|
| Параметр Style 3573 | 200°C – 10000 V |
| Pulse voltage | 10 kV AC |
| Тепловая и УФ-характеристика, указанная в предоставленных материалах | Хорошая устойчивость к термошоку и УФ-излучению |
Данные о номинальном сечении и диаметре силиконового провода зажигания 10 kV
| AWG | Номинальное сечение (mm²) | Средняя толщина изоляции Style 3304 (mm) | Номинальный диаметр Style 3304 (mm) | Средняя толщина изоляции Style 3573 (mm) | Номинальный диаметр Style 3573 (mm) |
|---|---|---|---|---|---|
| 22 | 0.34 | 1.0 | 3.1 | 1.0 | 3.2 |
| – | 0.5 | 1.0 | 3.2 | 1.0 | 3.4 |
| 20 | 0.6 | 1.0 | 3.4 | 1.0 | 3.6 |
| – | 0.75 | 1.0 | 3.5 | 1.0 | 3.7 |
| 18 | 0.93 | 1.0 | 3.5 | 1.0 | 3.7 |
| – | 1.0 | 1.0 | 3.7 | 1.0 | 3.9 |
| 16 | 1.34 | 1.0 | 3.8 | 1.0 | 4.1 |
| – | 1.5 | 1.0 | 4.0 | 1.0 | 4.3 |
| 14 | – | 1.0 | 4.3 | 1.0 | 4.6 |
| – | 2.5 | 1.0 | 4.5 | 1.0 | 4.8 |
| 12 | – | 1.0 | 4.8 | 1.0 | 5.0 |
| – | 4.0 | 1.0 | 5.0 | 1.0 | 5.3 |
Номинальный диаметр приведён для выбора и может зависеть от скрутки жилы. В предоставленном источнике другие номинальные сечения и варианты скрутки жилы указаны как опции для расчёта. Радиус изгиба, токовая нагрузка, маслостойкость и ограничения способа монтажа для этого семейства силиконовых проводов зажигания 10 kV не предоставлены.
Стандарты силиконового провода зажигания 10 kV
В предоставленных материалах по силиконовому проводу зажигания 10 kV указано одобрение UL по UL 758, файл № E101965. Также в рамках одобрения UL указан горизонтальный тест на пламя.
| Ссылка на одобрение UL | UL 758, File No. E101965 |
|---|---|
| Ссылка на отсутствие галогенов | IEC 60754-1 / EN 60754-1 |
| Формулировка испытания пламенем в предоставленных материалах | «Горизонтальный тест на пламя» согласно одобрению UL |
| Дополнительное испытание, указанное в предоставленных материалах | Вертикальный тест на пламя VW-1: свяжитесь с нами |
При сравнении маркировки силиконового провода зажигания 10 kV с заданным требованием прибора подтвердите требуемые стиль, жилу, сечение и объём документации. Дополнительная формулировка VW-1 сохранена как опция, а не как заявленная характеристика.
