Монтажный провод FEP 150–200°C, 300/600 V, стили UL AWM

Монтажный провод FEP для нагревателей, датчиков и внутренней проводки приборов

Монтажный провод FEP — практичное промежуточное решение среди фторполимерных проводов. Он выдерживает 200 °C, тогда как незащищённому силиконовому проводу для той же задачи потребовалась бы стекловолоконная оплётка; он чище зачищается и режется, чем PTFE, а его стенка достаточно тонкая, чтобы разместить плотный жгут в корпусе разъёма, не рассчитанном на это. TEBAOFLEX изготавливает его по стилям UL AWM 1330, 1331, 1332, 1333 и 1901, при 300 V и 600 V, от 24 AWG до 4/0.

Пять стилей различаются главным образом толщиной изоляции и рейтингом, а не материалами. Style 1330 — рабочий вариант на 600 V. Style 1901 имеет тот же рейтинг при намеренно меньшем диаметре, поэтому его обычно задают для дальнейшей обработки внутри готового кабеля. Style 1332 — тонкостенный вариант на 300 V для компактной электроники, а стили 1331 и 1333 на 150 °C предназначены для условий, не достигающих предела фторполимера.

• Подходит для: электрические нагреватели, выводы термопар и датчиков, газовые запальники, осветительное оборудование, малые двигатели, электромагнитные катушки и внутренняя проводка приборов или электронного оборудования.
• Подтвердите перед заказом: стиль UL, напряжение, размер AWG, покрытие жилы, цвет или полосы и длина на катушке.
• Выбирайте другую конструкцию, если: жила работает выше 200 °C, где правильным выбором является PFA или PTFE, либо провод должен непрерывно изгибаться, и тогда силикон дольше сохраняет мягкость.

Сначала сравниваете материалы? Тогда матрица выбора высокотемпературных проводов сопоставляет FEP с вариантами из силикона, PFA, PTFE и сшитых материалов, а более широкий ассортимент расположен в Высокотемпературные кабели.

Конструкция

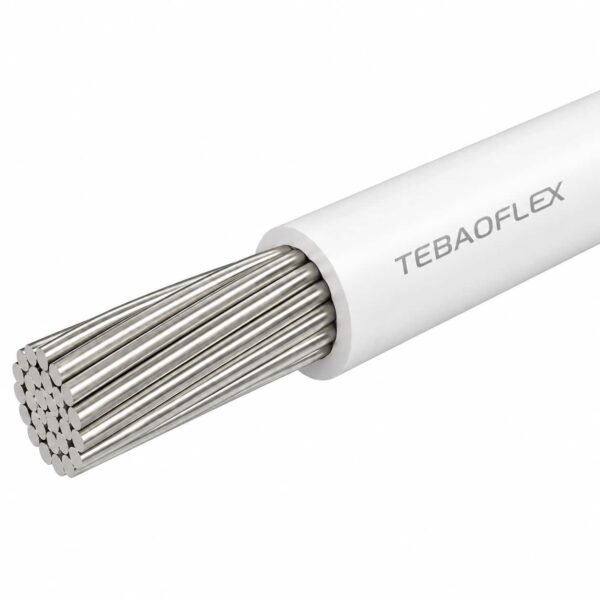

Каждый стиль монтажного провода FEP в этой линейке одножильный и состоит из двух элементов: многопроволочной отожжённой медной жилы и экструдированной изоляции из фторполимера FEP. Между стилями меняются толщина стенки и покрытие жилы; эти два выбора определяют рейтинг напряжения, температурный рейтинг и готовый диаметр.

1. Проводник: многопроволочная отожжённая медь по ASTM B33, стандартно лужёная. Скрутка зависит от размера: 7 проволок от 24 AWG до 14 AWG, 19 при 12 AWG, 37 при 10 AWG, 54 при 8 AWG, 84 при 6 AWG, 133 при 4 и 2 AWG и 259 проволок от 1 AWG до 4/0.
2. Покрытие жилы для 200 °C: для сохранения рейтинга 200 °C в самых малых размерах требуется никелированная медь. Это деталь, которую покупатели чаще всего упускают при сопоставлении с техническим листом, поскольку изоляция в обоих случаях одинакова.
3. Изоляция: экструдированный фторполимер FEP. Номинальная толщина составляет от 0.33 mm у тонкостенного стиля 300 V до 1.14 mm у крупнейших размеров 600 V.
4. Цвет и маркировка: полный диапазон стандартных цветов, а также индивидуальные цвета и полосы под заказ; печать по оболочке доступна по запросу.

Почему толщина FEP важнее, чем кажется

FEP экструдируется, а не обматывается лентой, поэтому стенка непрерывна, а поверхность имеет низкий коэффициент трения. Это даёт два практических результата: провод легче протягивается через трубы и жгуты, чем ленточная конструкция, и чисто зачищается без волокнистого остатка, замедляющего высокопроизводительную линию оконцевания. Компромисс — температура: FEP достигает около 200 °C, тогда как PFA и PTFE продолжают работать до 250 °C.

Чем отличаются Style 1330 и Style 1901

Оба рассчитаны на 200 °C при 600 V и имеют одинаковые жилу и материал изоляции. Style 1901 просто использует более тонкую номинальную стенку, поэтому его задают, когда провод становится жилой внутри более крупного готового кабеля и важен каждый миллиметр диаметра скрутки. Если провод является готовым изделием и будет отдельно обрабатываться, оконцовываться и монтироваться, более прочным выбором будет Style 1330.

Применения

Монтажный провод FEP предназначен для внутренней проводки оборудования, а не является силовым или монтажным кабелем. Он используется внутри машин и приборов, где окружающая температура значительно выше допустимой для PVC или обычного сшитого провода, а жидкости, чистящие химикаты или технологические пары повредили бы менее стойкую изоляцию.

Оборудование и режимы работы, для которых предназначен этот провод

• Электрические нагреватели и нагреваемые узлы — выводы элементов и внутренние соединения, работающие рядом с источником тепла.
• Выводы термопар и датчиков — где стабильная химически инертная изоляция важнее гибкости.
• Газовые запальники и системы управления горелками — короткие выводы, подвергающиеся тепловым циклам и продуктам сгорания.
• Освещение — включая источники холодного света и внутреннюю проводку светильников.
• Малые двигатели и электромагнитные катушки — выводные провода и оконцевания катушек.
• Внутренняя проводка приборов и электронного оборудования — печи, оборудование для профессионального питания, лабораторные и технологические приборы.
• Жилы для дальнейшей обработки — особенно Style 1901, скрученный внутри более крупного многожильного или оболочечного кабеля.

Когда FEP не является правильным решением

Чёткое понимание границы помогает избежать возврата и остановки.

• Температура жилы выше 200 °C — задайте PFA или PTFE. У FEP нет запаса выше его рейтинга.
• Непрерывный изгиб, намотка, фестон или кручение — FEP является термопластом и упрочняется при работе. Силиконовая конструкция класса 5 или класса 6 является правильным выбором для повторяющихся движений.
• Истирание о стальную конструкцию — добавьте стекловолоконную оплётку поверх силиконовой жилы вместо того, чтобы полагаться на тонкую фторполимерную стенку.
• Стационарная прокладка в зданиях, прямое захоронение или наружные трассы — материал проводки приборов AWM не является монтажным кабелем и не рассчитан на такое применение.
• Портативное питание, сварка или тяговые применения — используйте гибкий кабель в резиновой оболочке, рассчитанный на такой режим.

Сопоставление с имеющимся проводом

Североамериканские каталоги часто приводят монтажный провод FEP на 600 V под торговым обозначением, а не номером стиля UL, поэтому маркировка заменяемого провода может вообще не содержать стиль. Отправьте фотографию печати на оболочке вместе с измеренным наружным диаметром и сечением жилы; мы определим соответствующий стиль до расчёта, а не после него.

Спецификации

Пять стилей UL AWM имеют один набор материалов. Используйте первую таблицу для выбора стиля по рейтингу и толщине стенки, а таблицу размеров — для проверки готового диаметра по фактически доступному пространству.

Стили монтажного провода FEP: краткий обзор

Примечание по рейтингу: Рейтинг стиля UL AWM является предельным значением, а не гарантией для каждой конструкции, продаваемой под этим стилем. Style 1330 признан для 200 °C, однако некоторые производители указывают изделия того же стиля на 180 °C, а рейтинг 200 °C зависит от жилы: тонкие проволоки и лужение снижают полезный рейтинг, поэтому для 200 °C в самых малых размерах указывается никелированная медь. Перед внесением рейтинга в чертёж подтвердите его по сертификату, применимому к вашему заказу.

Габариты и электрические характеристики

Номинальный наружный диаметр и примерная масса монтажного провода FEP в трёх наиболее объёмных стилях. Все значения номинальные и подлежат обычному производственному допуску; перед заказом подтвердите окончательный размер.

Номинальный наружный диаметр немного различается между производителями в пределах допуска ±0.1 mm; считайте эти цифры плановым диапазоном, а не размером чертежа. Единственная ячейка с отметкой «По запросу» — это значение, которое мы не публикуем, поскольку имеющиеся справочные данные по нему внутренне противоречивы; запросите этот размер, и мы отправим подтверждённую массу вместе с предложением.

Другие свойства

Стандарты

Стандарты, методы испытаний и ссылки на соответствие, применимые к монтажному проводу FEP в этих стилях UL AWM.

Что стиль UL AWM говорит и чего не говорит

Номер стиля UL AWM обозначает признанную конструкцию: он фиксирует материал изоляции, температурный рейтинг и рейтинг напряжения материала проводки приборов. Это не одобрение монтажного кабеля, он не разрешает применение в стационарной проводке зданий и сам по себе не указывает покрытие жилы, от которого зависит температурный рейтинг. Рассматривайте стиль вместе со спецификацией жилы, а не вместо неё.

Сертификация TEBAOFLEX

Jiangsu TEBAOFLEX Special Cable Co., Ltd имеет сертификат UL UL-US-2449012-0 и сертификат cUL UL-CA-2437036-0, оба от 27 декабря 2024 года по отчёту E542560-20241225, а также сертификат VDE 40060055 от 28 марта 2025 года. Это сертификаты уровня компании. Сообщите точный стиль UL и размер, который планируете заказать; мы подтвердим применимую область одобрения до оформления заказа и предоставим испытательную документацию с отгрузкой.

Документация, предоставляемая с заказом

• Конструкторский чертёж и данные о размерах для согласованных стиля и размера
• Протоколы рутинных испытаний производственной партии
• Сертификат соответствия со ссылкой на согласованные стандарты
• Упаковочный лист катушек с данными маркировки

Указанные выше нормативные ссылки являются опубликованными требованиями. По области действия конкретного стандарта обращайтесь напрямую к выпускающему органу; например, Международная электротехническая комиссия или UL Solutions.
