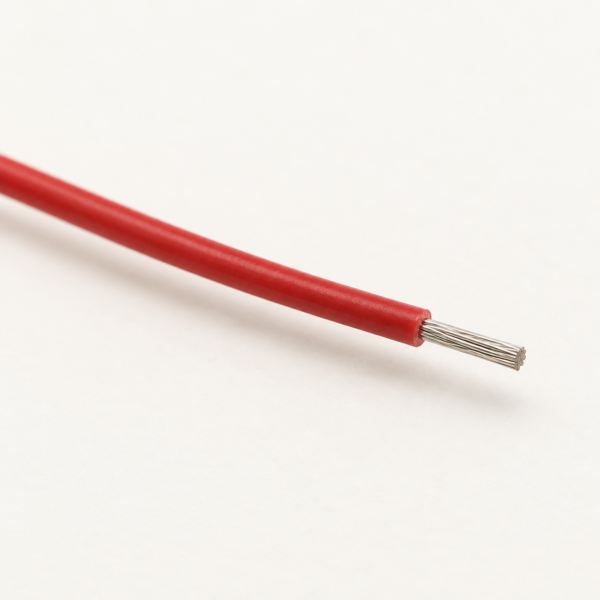

UL 10485 Thin PFA Wire, 250°C 600V
UL 10485 is a UL-certified PFA equipment wire rated 250°C and 600 V AC. This page covers small-gauge single-conductor constructions for internal appliance and electronic wiring, including separate solid and stranded 28 AWG options.
- Điện áp: 600 V AC
- Nhiệt độ: 250°C
- Cách điện / lớp phủ: PFA đùn
- Chọn kích cỡ: 30–20 AWG trong bảng kích thước
- Chứng nhận: AWM được chứng nhận UL; UL 758
UL 10485 wire selection
UL 10485 is a UL-certified PFA equipment wire rated 250°C and 600 V AC. This page covers small-gauge single-conductor constructions for internal appliance and electronic wiring, including separate solid and stranded 28 AWG options.
The dimension table runs from 30 AWG to 20 AWG with a nominal 0.20 mm PFA wall and a 0.15 mm minimum wall. Finished diameters, conductor construction and resistance at 20°C appear together so a buyer can check both electrical sizing and assembly fit. The conductor construction matters even where two catalogue rows show the same nominal finished diameter: a solid wire and a stranded wire require different handling and termination checks.
For a compact 600 V harness, start with the required conductor size and then review the available terminal opening and strip length. Include the conductor finish in the specification when the lead will operate close to 250°C. A temperature rating on the insulation cannot compensate for a terminal or adjacent component selected for a lower temperature.
Xem bảng mã sản phẩm và cỡ dây trong tab Thông số kỹ thuật. Khám phá nhóm Dòng cáp chịu nhiệt cao for related constructions. Compare the larger-gauge UL 10503 and the Họ dây PFA.
Cấu tạo

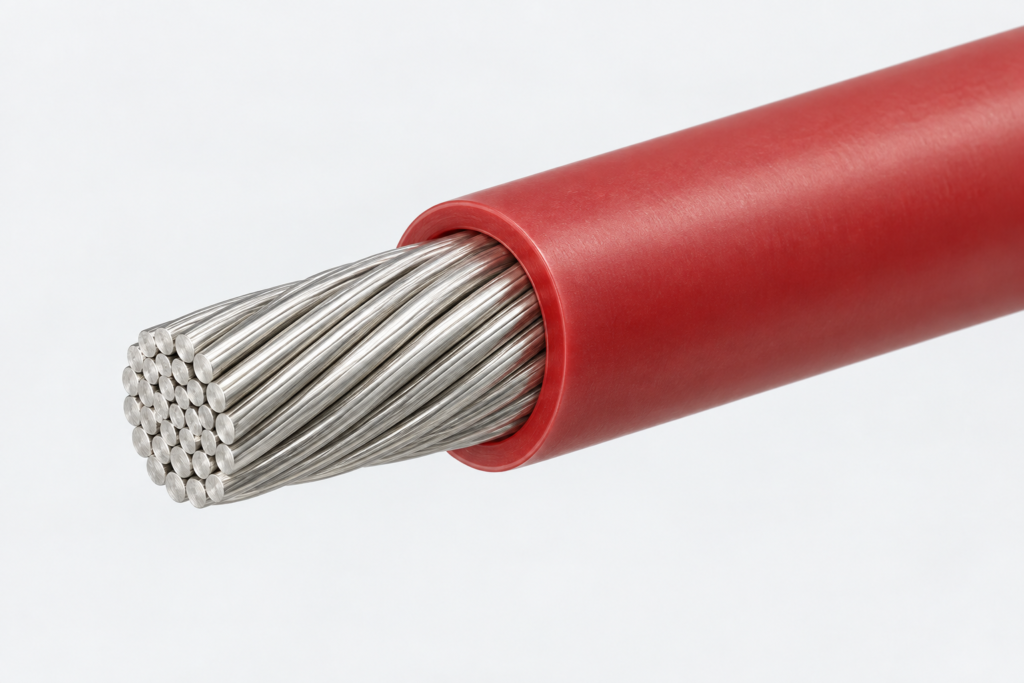

UL 10485 uses the following conductor and insulation system. The diagram illustrates the layer sequence; select the conductor construction and covering shown in the required size specification.
| Thành phần | Chi tiết cấu tạo |
|---|---|
| Ruột dẫn | Đồng; cấu tạo dạng trần hoặc mạ được lựa chọn tùy thuộc vào nhiệt độ và đầu nối. |
| Cách điện | PFA đùn |
| Cấu tạo | Một ruột dẫn có cách điện |
Ứng dụng

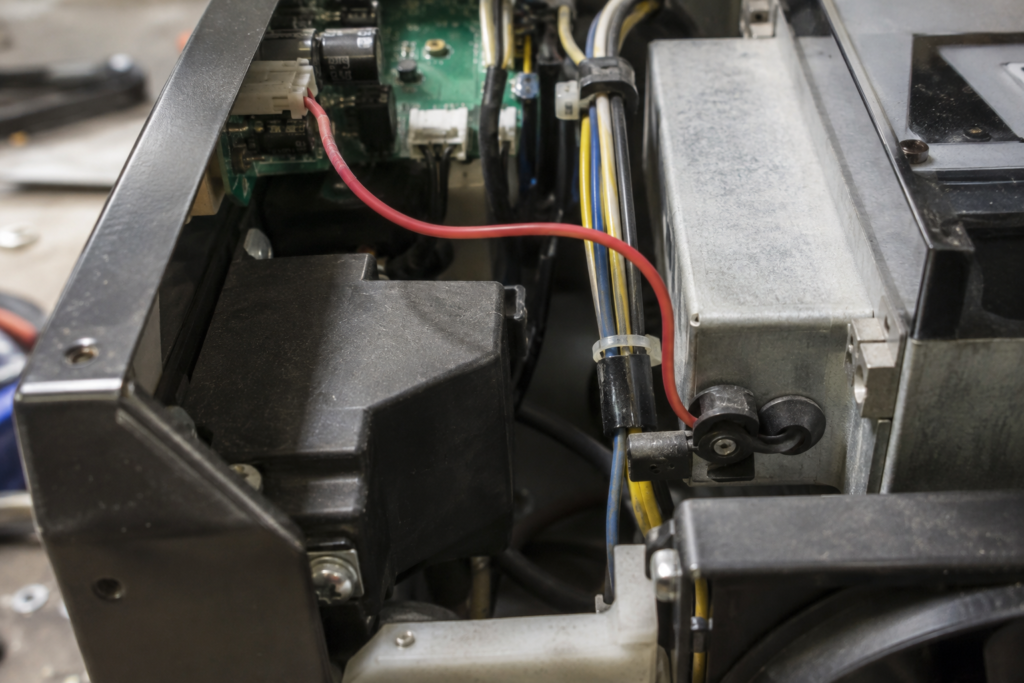

UL 10485 is used for internal wiring of appliances or electronic equipment where the specified PFA construction, conductor size and temperature rating match the circuit.
UL 10485 replacement selection
Khi hỏi về dây thay thế, hãy gửi ký hiệu trên dây hiện có và bản vẽ đấu nối thiết bị để đối chiếu ruột dẫn, lớp cách điện và bố trí đầu nối.
Thông số kỹ thuật
| Thông số | Thông số kỹ thuật |
|---|---|
| Kiểu UL | UL 10485 |
| Cấp điện áp | 600 V AC |
| Nhiệt độ định mức | 250°C |
| Cách điện / lớp bọc | PFA đùn |
| Dải cỡ ruột dẫn | 30–20 AWG trong bảng kích thước |
| nhiệt độ tham chiếu điện trở | 20°C |
| Đơn vị kích thước | mm |
| Dung sai đường kính sợi trong bảng | ±0.005 mm |
| Tường PFA danh nghĩa / tối thiểu | 0.20 / 0.15 mm |
Kích thước và điện trở là các giá trị danh nghĩa trong danh mục cho các cấu trúc được liệt kê. Phiên bản dây dẫn đặc và dây dẫn xoắn phải được chỉ định riêng. Sử dụng bản vẽ đã được thống nhất để xác định dung sai đầu nối.
| Mã sản phẩm và cỡ ruột dẫn | Số sợi dẫn (sợi/mm) | Đường kính ruột dẫn (mm) | Độ dày thành danh nghĩa (mm) | Độ dày thành tối thiểu (mm) | Đường kính ngoài danh nghĩa / dung sai (mm) | Điện trở ruột dẫn tại 20°C (Ω/km) |
|---|---|---|---|---|---|---|
| UL 10485 20 AWG | 7/0.3 | 0.92 | 0.20 | 0.15 | 1.36 ±0.10 | 36.70 |
| UL 10485 22 AWG | 19/0.15 | 0.76 | 0.20 | 0.15 | 1.15 ±0.10 | 59.40 |
| UL 10485 24 AWG | 7/0.20 | 0.61 | 0.20 | 0.15 | 1.00 ±0.10 | 94.20 |
| UL 10485 26 AWG | 7/0.16 | 0.49 | 0.20 | 0.15 | 0.88 ±0.10 | 150.00 |
| UL 10485 28 AWG solid | 1/0.32 | 0.32 | 0.20 | 0.15 | 0.72 ±0.10 | 227.00 |
| UL 10485 28 AWG stranded | 7/0.127 | 0.39 | 0.20 | 0.15 | 0.72 ±0.10 | 227.00 |
| UL 10485 30 AWG | 1/0.254 | 0.254 | 0.20 | 0.15 | 0.66 ±0.10 | 361.00 |
Chọn cấu tạo theo yêu cầu
State UL 10485, AWG and solid or stranded construction on the enquiry. Check the conductor finish, finished diameter and strip dimensions before substituting another PFA style.
For tight-clearance connections, use the agreed finished-diameter drawing: nominal conductor diameter and nominal wall values in the table do not always sum exactly to the listed outside diameter.
Tiêu chuẩn
TEBAOFLEX UL 10485 wire is UL-certified appliance wiring material.
| Hạng mục | Yêu cầu hoặc tài liệu tham chiếu |
|---|---|
| Chứng nhận | AWM được chứng nhận UL |
| Ký hiệu kiểu | UL 10485 |
| Tiêu chuẩn cấu tạo | UL 758 — Vật liệu đi dây trong thiết bị |
| Phân loại cháy của kiểu | Thử cháy ngang |
Trong quy cách mua hàng, hãy nêu kiểu UL, cỡ ruột dẫn, cấp điện áp và nhiệt độ. Kèm theo yêu cầu nhận dạng sản phẩm và hồ sơ chứng nhận cần thiết.
