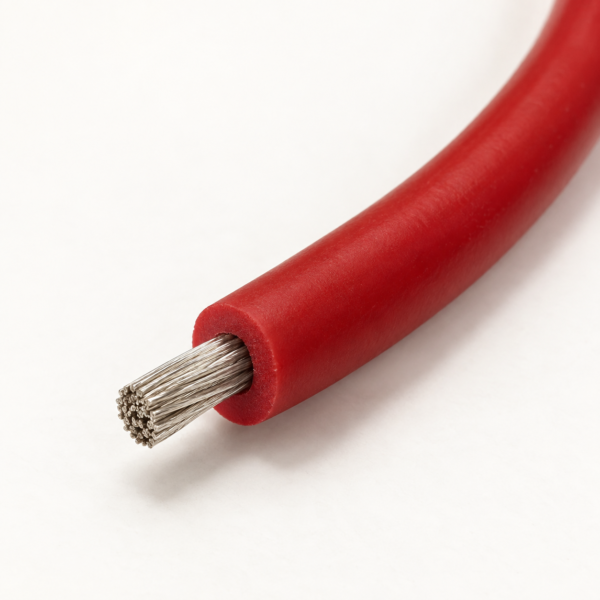

UL 3257 Silicone Ignition Wire, 250°C 10kV AC / 25kV DC
UL 3257 is a UL-certified silicone ignition wire rated 250°C, 10 kV AC and 25 kV DC. The stranded nickel-plated copper construction is intended for internal high-voltage leads, with separate voltage ratings for AC and DC circuits.
- Điện áp: 10 kV AC / 25 kV DC
- Nhiệt độ: 250°C
- Cách điện / lớp phủ: extruded silicone rubber
- Chọn kích cỡ: 22–12 AWG
- Chứng nhận: AWM được chứng nhận UL; UL 758
UL 3257 wire selection
UL 3257 is a UL-certified silicone ignition wire rated 250°C, 10 kV AC and 25 kV DC. The stranded nickel-plated copper construction is intended for internal high-voltage leads, with separate voltage ratings for AC and DC circuits.
Two silicone wall options are listed across 22–12 AWG: 5/64 in and 7/64 in. The larger wall increases the finished diameter, weight and minimum bend radius even when the conductor size stays the same. The two complete tables make that difference visible, so an ignition lead can be selected against the terminal boot, entry opening and available bend space rather than by AWG alone.
For burner or oven ignition assemblies, record the waveform and operating voltage before choosing the construction. Protect the lead from repeated flexing and use terminations that suit the full voltage and temperature duty. The silicone construction is not intended for immersion. Where a thicker wall is requested, make sure the assembly drawing also allows the larger outside diameter and bend radius.
Xem bảng mã sản phẩm và cỡ dây trong tab Thông số kỹ thuật. Khám phá nhóm Dòng cáp chịu nhiệt cao for related constructions. Compare the construction of Dây silicon cao áp when the duty is a high-voltage equipment lead rather than an igniter.
Cấu tạo

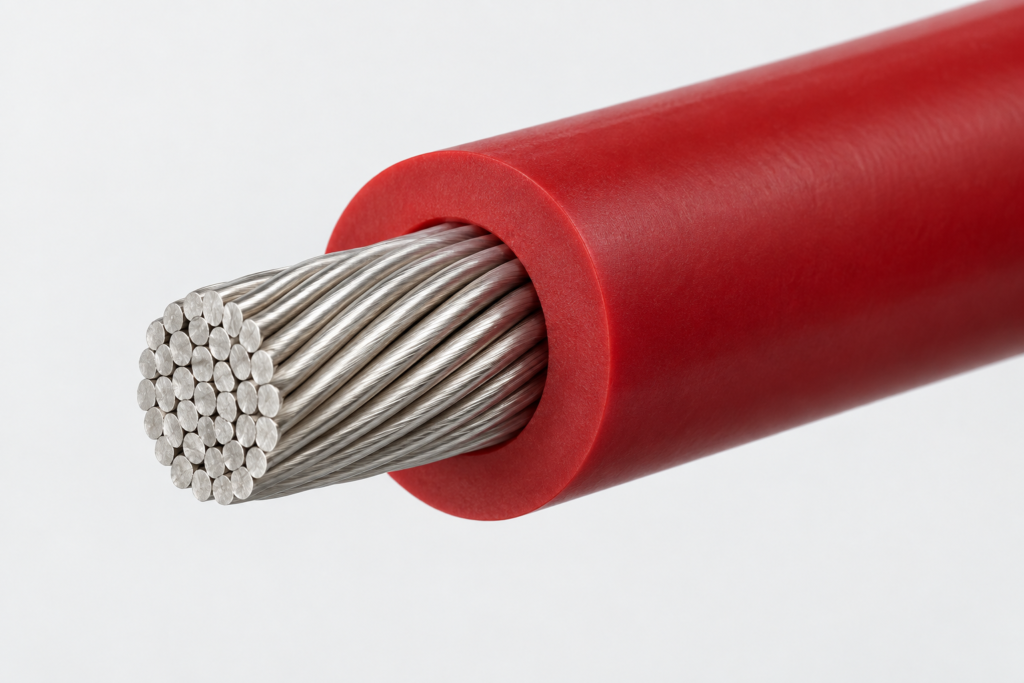

UL 3257 uses the following conductor and insulation system. The diagram illustrates the layer sequence; select the conductor construction and covering shown in the required size specification.
| Thành phần | Chi tiết cấu tạo |
|---|---|
| Ruột dẫn | Stranded 2% nickel-plated copper |
| Cách điện | Cao su silicone đùn ép |
| Wall options | 5/64 in standard or 7/64 in thicker wall |
Ứng dụng

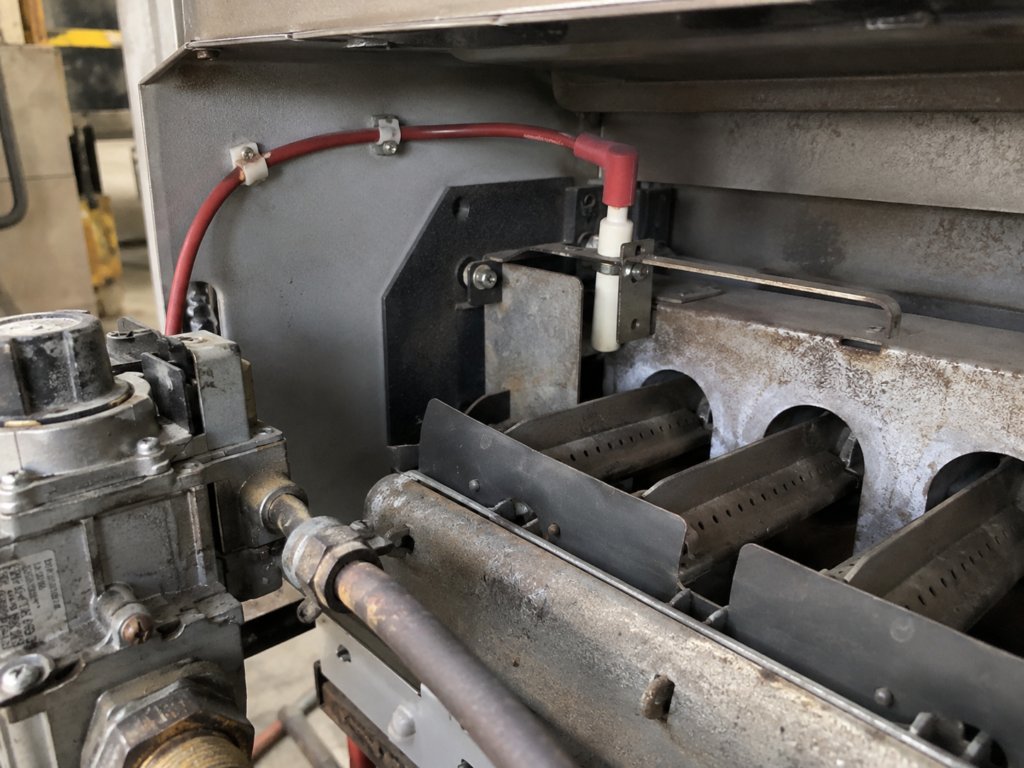

UL 3257 suits internal ignition and high-voltage lead connections in burners, ovens and related equipment. The wire must be installed without flexing in service, with terminal insulation and clearances appropriate to the circuit.
UL 3257 replacement selection
Khi hỏi về dây thay thế, hãy gửi ký hiệu trên dây hiện có và bản vẽ đấu nối thiết bị để đối chiếu ruột dẫn, lớp cách điện và bố trí đầu nối.
Thông số kỹ thuật
| Thông số | Thông số kỹ thuật |
|---|---|
| Kiểu UL | UL 3257 |
| Cấp điện áp | 10 kV AC / 25 kV DC |
| Nhiệt độ định mức | 250°C |
| Cách điện / lớp bọc | extruded silicone rubber |
| Dải cỡ ruột dẫn | 22–12 AWG |
| AC voltage rating | 10,000 V AC |
| DC voltage rating | 25,000 V DC |
| Minimum average / point silicone wall | 78 / 70 mils |
| Temperature range in supplied construction | −60°C to 250°C |
| Lắp đặt | Internal wiring without flexing; not for immersion |
| Model, size and silicone wall | Sợi bện | OD (mm) | OD (in) | Khối lượng (kg/km) | Weight (lb/1000 ft) | Bán kính uốn tối thiểu (in) |
|---|---|---|---|---|---|---|
| UL 3257 22 AWG — 5/64 in | 7 | 4.83 | 0.190 | 26.52 | 18 | 1.52 |
| UL 3257 20 AWG — 5/64 in | 7 | 5.00 | 0.197 | 29.41 | 20 | 1.58 |
| UL 3257 18 AWG — 5/64 in | 19 | 5.18 | 0.204 | 33.38 | 22 | 1.63 |
| UL 3257 16 AWG — 5/64 in | 26 | 5.51 | 0.217 | 40.73 | 27 | 1.74 |
| UL 3257 14 AWG — 5/64 in | 41 | 5.89 | 0.232 | 50.85 | 34 | 1.86 |
| UL 3257 12 AWG — 5/64 in | 65 | 6.35 | 0.250 | 66.58 | 45 | 2.00 |
| Model, size and silicone wall | Sợi bện | OD (mm) | OD (in) | Khối lượng (kg/km) | Weight (lb/1000 ft) | Bán kính uốn tối thiểu (in) |
|---|---|---|---|---|---|---|
| UL 3257 22 AWG — 7/64 in | 7 | 6.45 | 0.254 | 45.26 | 30 | 2.03 |
| UL 3257 20 AWG — 7/64 in | 7 | 6.63 | 0.261 | 48.70 | 33 | 2.09 |
| UL 3257 18 AWG — 7/64 in | 19 | 6.81 | 0.268 | 53.26 | 36 | 2.14 |
| UL 3257 16 AWG — 7/64 in | 26 | 7.14 | 0.281 | 61.69 | 41 | 2.25 |
| UL 3257 14 AWG — 7/64 in | 41 | 7.52 | 0.296 | 73.09 | 49 | 2.37 |
| UL 3257 12 AWG — 7/64 in | 65 | 7.98 | 0.314 | 90.40 | 61 | 2.51 |
Chọn cấu tạo theo yêu cầu
Use UL 3257 plus AWG and wall option on the order. State 10 kV AC or 25 kV DC duty explicitly and compare the corresponding OD and minimum bend radius before choosing a boot or gland.
Tiêu chuẩn
TEBAOFLEX UL 3257 wire is UL-certified appliance wiring material.
| Hạng mục | Yêu cầu hoặc tài liệu tham chiếu |
|---|---|
| Chứng nhận | AWM được chứng nhận UL |
| Ký hiệu kiểu | UL 3257 |
| Tiêu chuẩn cấu tạo | UL 758 — Vật liệu đi dây trong thiết bị |
| Phân loại cháy của kiểu | Thử cháy ngang |
Trong quy cách mua hàng, hãy nêu kiểu UL, cỡ ruột dẫn, cấp điện áp và nhiệt độ. Kèm theo yêu cầu nhận dạng sản phẩm và hồ sơ chứng nhận cần thiết.
