Cable de cadena para rozadora NTSKCGECWOEU 1.8/3–3.6/6 kV

NTSKCGECWOEU es un cable de cadena de carbón de mediano voltaje para equipos subterráneos de minería móvil, máquinas de corte de carbón, cadenas de protección de cables y manipuladores de cables. La hoja de datos VDE suministrada especifica conductores de cobre estañados finamente varados, aislamiento EPR 3GI3, control semiconductor de campo transmisible en frío, control doble concéntrico y elementos de alambre PE, vaina interior GM1B, protección de alambre de acero de capa cerrada y cobre y una vaina exterior de elastómero sintético de 5GM5 rojo. Las tablas técnicas cubren los sistemas 1.8/3 kV y 3.6/6 kV, con arreglos de tres controles y seis controles y configuraciones de conductor desde 25 mm² hasta 240 mm². La fuente enumera el funcionamiento del conductor de 90 °C, la temperatura de cortocircuito 250 °C, el servicio fijo de −40 °C a +90 °C y el servicio totalmente flexible de −20 °C a +90 °C. Geometría de cadena, ciclos de movimiento, trayectoria de tracción, radio de flexión, funciones centrales, notación de UEL y hardware de terminación deben ser revisados contra el dibujo de la máquina. Utilice la tabla de tamaño junto con el ciclo de servicio de máquina y el diseño de instalación; La selección de cables debe ser aprobada contra el sistema de viajes en cadena, soporte de espaciamiento y conector. Solicite la configuración, el tamaño, la longitud y los documentos de prueba necesarios desde TEBAOFLEX antes de la liberación.

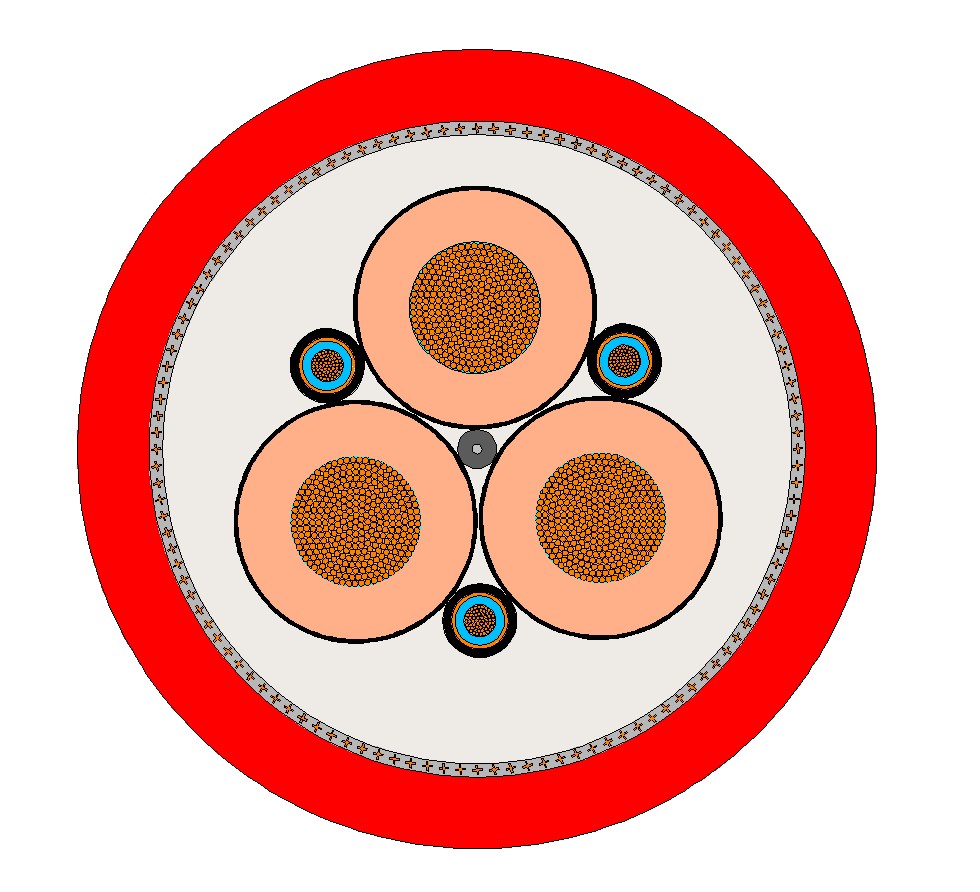

Construcción en cadena NTSKCGECWOEU

Esta construcción combina tres núcleos de potencia principales con doble control concéntrico y elementos conductores de PE. El cable utiliza un conductor de cobre estañado finamente varado, aislante EPR 3GI3, una vaina interior GM1B, blindaje de alambre de acero y cobre cerrado y una vaina exterior de elastómero rojo 5GM5. (gm5) (pe)

La ruta de protección de cadenas y el acuerdo de control doble concéntrico/PE son las distinciones clave de orden. Mantenga la notación de núcleo fuente en el RFQ y verifique el hardware de terminación contra el dibujo final del cable.

Aplicaciones para NTSKCGECWOEU

La fuente describe un cable de conexión eléctrica para equipos y máquinas móviles en la minería subterránea, incluyendo máquinas de corte de carbón. Está destinado a cadenas de protección de cables y manipuladores de cables que se rastrean detrás de la máquina, donde se deben absorber repetidos movimientos y fuerzas tensiles.

• Máquinas de corte de carbón subterráneo y otros equipos de minería móvil enumerados en la fuente
• Cadenas de protección de cables y manijas de cable siguiendo la máquina
• Sistemas 1.8/3 kV y 3.6/6 kV con opciones de mesa de tres o seis núcleos de control
• Confirmare geometría de cadena, ciclo de movimiento, trayectoria de tracción, radio de curva, funciones centrales, rescisión e interfaz de protección antes de la cotización

Los valores de flexión y tensión suministrados describen la construcción del cable; no reemplazan el cálculo de cadena específico de la máquina ni el dibujo de instalación aprobado.

Especificaciones de NTSKCGECWOEU

Las tablas suministradas cubren las versiones de 1.8/3 kV y 3.6/6 kV, con tres o seis arreglos de control-core. “UEL” se mantiene exactamente como la designación de origen; Confirmarar su significado y el calendario básico final en el dibujo de orden aprobado.

La capacidad de carga actual se basa en cables de goma colocados en una superficie a temperatura ambiente de 30 °C. La fuente identifica los números de artículo específicos del fabricante como omitidos.

Normas y rendimiento de NTSKCGECWOEU

La hoja de datos suministrada enumera las siguientes referencias estándar de cable, fuego, aceite y rendimiento del tiempo.

Solicite la edición estándar necesaria, alcance de inspección, informe de prueba y marcación final de cable con el pedido. En la página pública no se reproducen números de artículo específicos para el fabricante.
