Câble NEK 606 BFOU | Alimentation et instrumentation P5/P12
Gamme de câbles NEK 606 BFOU : Référence d'alimentation offshore P5/P12 0,6/1 kV, instrumentation HFFR EPR/EVA BFOU(c) 150/250 V et instrumentation résistante au feu BFOU(i) 250 V. Installation fixe en milieu marin/offshore ; confirmer le code P, le blindage, l'essai au feu et le dimensionnement lors de la demande de devis.
Câble NEK 606 BFOU pour l'alimentation électrique, l'éclairage, le contrôle et l'instrumentation fixes en mer, La page actuelle est conservée pour la référence BFOU P105 0,6/1 kV. Cette page regroupe désormais les termes de la famille BFOU suivants : alimentation offshore P5/P12, instrumentation BFOU(c) 150/250 V HFFR EPR/EVA et instrumentation résistante au feu BFOU(i) 250 V.
Les câbles d'alimentation BFOU utilisent un système d'isolation ignifuge et une tresse métallique pour les tracés fixes lorsque le projet exige l'intégrité du circuit et une protection mécanique. BFOU(c) est la version à blindage collectif pour l'instrumentation et le contrôle ; BFOU(i) est la version à blindage individuel pour l'instrumentation. Le nombre de paires/triples, la conception du blindage, le composé de la gaine, la couleur, l'identification du conducteur et la durée du test de résistance au feu doivent être relevés sur la fiche technique commandée. La fiche technique du produit P105 mentionne actuellement du cuivre étamé, du mica, de l'EPR sans halogène, une tresse TCWB et une gaine noire SHF2 HM.
Utilisez cette page pour la sélection des équipements et la préparation des demandes de devis, et non comme un substitut au calendrier d'approbation du projet. Veuillez indiquer la tension, le code P, le nombre de conducteurs (paires ou triplets), la section des conducteurs, le tracé, les exigences de courbure, la température, la durée de résistance au feu, l'exposition à la boue/aux huiles et toute documentation de classification requise. Comparez les éléments connexes. Gamme NEK 606 RFOU, Câble de terre NEK 606 UX et le Câbles marins et offshore Veuillez sélectionner la catégorie avant de commander.
Construction
La référence actuelle P105 utilise un ruban de mica ignifugé, un système d'isolation EPR sans halogène, un garnissage en fibre de verre, une gaine intérieure en SHF2, une tresse de fil de cuivre étamé (TCWB) et une gaine extérieure noire en SHF2 HM. Les variantes pour instruments de mesure reprennent la même logique de conception NEK 606, mais ajoutent un blindage individuel ou collectif conformément à la norme.
| Variante | Concentration sur la construction | Vérification de sélection |
|---|---|---|
| Puissance BFOU P5/P12 (référence de page P105) | Cuivre étamé ; ruban de mica + EPR sans halogène ; calage/remplissage en fibre de verre ; gaine intérieure SHF2 ; TCWB ; gaine extérieure noire SHF2 HM ou résistante à la boue. | Confirmer le code P, le nombre de conducteurs, la classe de conducteur et l'étendue du test de résistance au feu. |
| BFOU(c) | Câble d'instrumentation/de commande 150/250 V avec isolation EPR, gaine de type HFFR/EVA ou SHF2, écran collectif et tresse TCWB. | Vérifier le nombre de paires/triples, le tamis/drain collectif et la couleur de la gaine. |
| BFOU(i) | Câble d'instrumentation 250 V avec paires/triples blindés individuellement, couche ignifuge en mica/EPR, tresse TCWB et gaine SHF2 sans halogène. | Vérifier individuellement les écrans, la durée de résistance au feu et la couleur intrinsèquement sûre, le cas échéant. |
Applications
- Lignes fixes de distribution électrique offshore 0,6/1 kV, d'éclairage et de contrôle.
- Circuits d'urgence et circuits critiques pour lesquels le projet spécifie une construction BFOU résistante au feu.
- Systèmes d'instrumentation, de communication, de contrôle et d'alarme BFOU(c) avec criblage collectif.
- BFOU(i) a examiné individuellement les circuits d'instrumentation et de communication dans les conceptions de zones sûres ou dangereuses, sous réserve du calendrier d'approbation du projet.
- Chemins de câbles, modules et itinéraires d'unités de forage marins et offshore exposés à la boue, au pétrole, à une atmosphère saline ou à des fluides de nettoyage lorsque le code de gaine commandé couvre l'exposition.
Limites de l'installation : Installation fixe uniquement, sauf si une autre configuration est approuvée par une étude technique distincte. Avant l'installation, vérifier les presse-étoupes, la liaison des tresses, la compatibilité électromagnétique, la mise à la terre, le rayon de courbure minimal et les exigences en matière de résistance au feu.
Caractéristiques techniques
Les valeurs P105 ci-dessous correspondent aux caractéristiques actuelles du produit. Les valeurs BFOU(c) et BFOU(i) identifient les variantes de la famille demandées ; les dimensions finales et les données électriques dépendent de la taille de la paire/du triple ou du noyau.
| Sélection | Tension / température | Données clés |
|---|---|---|
| Alimentation BFOU P5/P12 ; référence de page P105 | 0,6/1 kV Uo/U ; tension de fonctionnement maximale de 1,2 kV ; température maximale du conducteur de +90 °C. | Installation fixe ; les options de 1 à 4 noyaux sont listées sur la page actuelle ; rayon de courbure minimum 4 x diamètre total ; gaine noire. |
| Instrumentation BFOU(c) | 150/250 V (la notation du projet peut indiquer 250 V) ; température maximale du conducteur généralement +90 °C. | Paires/triples criblées collectivement ; isolation EPR ; gaine de type HFFR/EVA ou SHF2 ; confirmer la taille, le criblage et le rayon de courbure. |
| Instrumentation BFOU(i) | 250 V ; température maximale du conducteur généralement +90 °C. | Paires/triples contrôlés individuellement ; système mica/EPR ignifuge ; confirmer la durée du test de résistance au feu, l’identification du noyau et la couleur de la gaine. |
Données de la demande de devis : Indiquez le nombre de conducteurs (paires ou triplets), la section nominale, la classe de conducteur, le type de blindage, le diamètre extérieur, le poids, la capacité/l'inductance, les limites de courant ou de signal et les caractéristiques de terminaison. Ne dimensionnez pas les accessoires uniquement à partir de leur nom de famille.
Normes
Les désignations BFOU demandées sont utilisées dans la famille de câbles sous-marins NEK 606. Veuillez indiquer l'édition, le code et la durée de test requise dans le cahier des charges du projet.
| Référence | Utiliser sur cette page |
|---|---|
| NEK 606 / NEK TS 606 | Désignations de puissance P5/P12 et BFOU(c)/BFOU(i) en mer, y compris les exigences de service boue/huile lorsque spécifié. |
| CEI 60092-353, CEI 60092-376, CEI 60092-360 | Références en matière de conception d'alimentation électrique, d'instrumentation et d'isolation/gaine à bord des navires. |
| CEI 60331-1/-2/-21 | Références des tests de résistance au feu / d'intégrité des circuits pour la construction BFOU commandée. |
| CEI 60332-1-2 et CEI 60332-3-22 | Références sur les matériaux ignifuges et la propagation des flammes des câbles groupés. |
| IEC 60754-1/2 et IEC 61034-1/2 | Références pour les essais de corrosion des gaz halogènes et de densité de fumée. |
| CEI 60228 | Classe de conducteur et référence de résistance. |
Demandez le certificat spécifique au modèle, l'homologation de classification et le rapport d'essai requis par le projet ; une référence aux normes à elle seule ne constitue pas une demande d'homologation.
Options de câbles associées
Comparez ces options de câbles en fonction de la combinaison de services, du mouvement, de la charge, de la tension et des exigences de transmission.

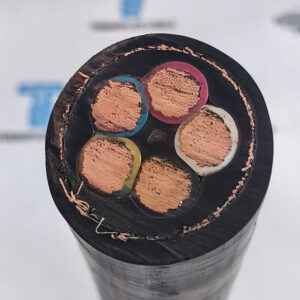

Câble RFOU 5G 35 mm² | NEK 606 Alimentation et instrumentation
