Cavo SOOW 600V per alimentazione portatile in impieghi gravosi
Cavo SOOW nominale 600 V per alimentazione portatile con sollecitazioni particolarmente gravose, con rame cordato flessibile, isolamento in gomma EPDM e guaina CPE flessibile come costruzione di riferimento.
- Sezioni dei conduttori: da 18 a 2 AWG
- Due, tre, quattro o cinque conduttori
- Temperatura di riferimento: da -40 a +90 deg C
- Costruzione di riferimento in gomma resistente a olio, umidità e agenti atmosferici
- Per l'offerta, inviare AWG, numero di anime, lunghezza, portata e listing richiesto
Cavo SOOW per alimentazione portatile 600V
SOOW è un cavo flessibile da 600 V per servizio particolarmente gravoso su impianti industriali, utensili pesanti, caricabatterie, luci portatili, alimentazioni di saldatrici compatibili, collegamenti in banchina e alimentazioni temporanee. La sigla richiama isolamento e guaina resistenti all'olio e impiego resistente alle intemperie. Listing, sezione, numero di anime e portata dipendono dalla costruzione scelta e dalle norme locali; l'idoneità come cavo del circuito di saldatura richiede una verifica separata.
TEBAOFLEX produce SOOW da 18 a 2 AWG con due, tre, quattro o cinque conduttori. Se state ancora decidendo tra i tipi, il significato delle sigle SOOW, SJOOW e SEOOW confronta tensione, mescole e temperature. Consultare la scheda Dati tecnici per la portata di ogni sezione e confermare temperatura ambiente, raggruppamento, valori del connettore, caduta di tensione e ingresso cavo prima dell'acquisto.
- Impieghi più adatti: alimentazione industriale portatile e apparecchiature per servizio particolarmente gravoso.
- Confermare: AWG, numero di conduttori, lunghezza, colore guaina, listing e sistema di terminazione.
- Scegliere invece SJOOW: quando il circuito dell'apparecchiatura prevede un cavo junior-service da 300 V e sono soddisfatti gli altri requisiti.
Confrontate pagina SJOOW 300 V e Categoria Cavi industriali prima di inviare la richiesta di offerta.
Nota per l'acquisto: nell'utilizzare i valori di portata di riferimento, includere temperatura ambiente, raggruppamento, lunghezza e dettagli delle terminazioni.

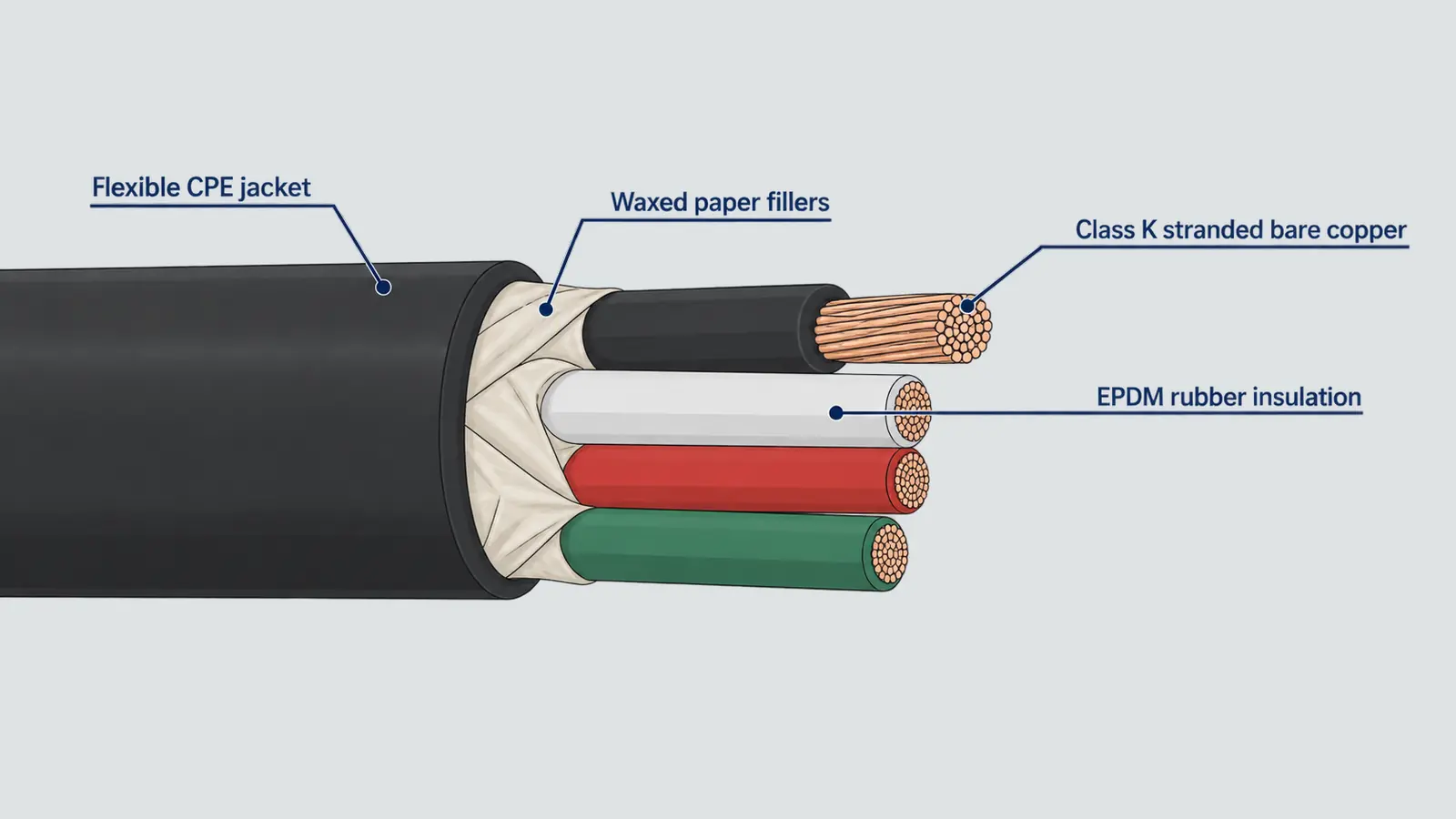

Costruzione
| Componente | Costruzione di riferimento |
|---|---|
| Conduttore | Rame nudo cordato classe K; riferimento ASTM B174 |
| Isolamento | Gomma EPDM di riferimento resistente a calore, umidità e olio |
| Riempitivi | Carta cerata o riempitivi equivalenti secondo la costruzione |
| Guaina esterna | CPE flessibile nero di riferimento; altri colori su offerta |
Cordonatura del conduttore, spessore guaina, diametro esterno e peso variano con AWG e numero di anime. Fa fede la tabella confermata nell'offerta.
Applicazioni

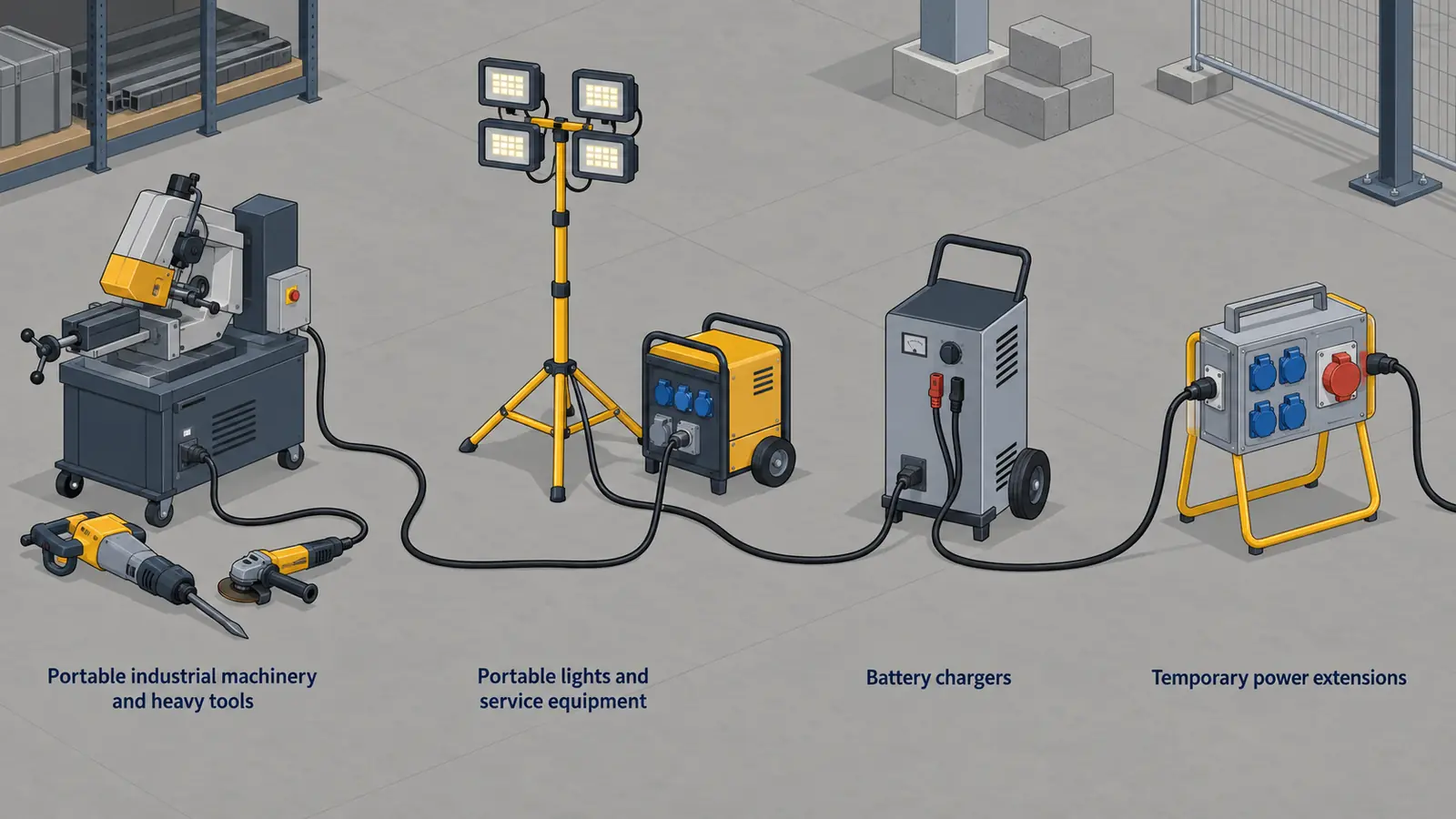

- Macchine industriali portatili e utensili pesanti
- Caricabatterie, lampade portatili e apparecchiature di servizio
- Prolunghe temporanee e cavi di collegamento delle apparecchiature
- Collegamenti in banchina e in ambienti gravosi, se la costruzione scelta è idonea
- Apparecchiature minerarie e d'officina che richiedono un cavo flessibile da 600 V
SOOW non sostituisce un cavo MT, per avvolgimento continuo, sollevamento o aree pericolose. Confermare percorso, frequenza del movimento, connettore, esposizione a olio o sostanze chimiche e listing. Per un'opzione junior-service da 300 V, confrontare il cavo SJOOW.
Dati tecnici
| Tensione nominale | 600 V |
|---|---|
| Temperatura di riferimento | Da -40 a +90 deg C |
| Sezioni dei conduttori | Da 18 AWG a 2 AWG, l’intera gamma coperta da UL 62 |
| Numero di conduttori | 2, 3, 4 e 5; disponibilità secondo AWG |
| Guaina | CPE flessibile di riferimento, nero standard |
| Portata di riferimento | Utilizzare la tabella delle sezioni solo dopo aver confermato posa e normativa applicabile |
Diametro nominale esterno, peso, resistenza e portata variano secondo la configurazione. Fornire corrente dell'apparecchiatura, temperatura ambiente, raggruppamento e lunghezza per la scelta definitiva.
SOOW – gamma di sezioni e numero di conduttori
Ogni misura elencata di seguito è realizzata in versione a 2, 3, 4 e 5 conduttori. Un cordone SOOW 12 AWG a 3 conduttori e un cordone SOOW 6 AWG a 3 conduttori sono entrambi costruzioni standard, così come la versione a 4 conduttori di entrambi.
| Tipo e sezione | Numero di conduttori disponibili | Tensione nominale |
|---|---|---|
| SOOW 18 AWG | 2, 3, 4 e 5 conduttori | 600 V |
| SOOW 16 AWG | 2, 3, 4 e 5 conduttori | 600 V |
| SOOW 14 AWG | 2, 3, 4 e 5 conduttori | 600 V |
| SOOW 12 AWG | 2, 3, 4 e 5 conduttori | 600 V |
| SOOW 10 AWG | 2, 3, 4 e 5 conduttori | 600 V |
| SOOW 8 AWG | 2, 3, 4 e 5 conduttori | 600 V |
| SOOW 6 AWG | 2, 3, 4 e 5 conduttori | 600 V |
| SOOW 4 AWG | 2, 3, 4 e 5 conduttori | 600 V |
| SOOW 2 AWG | 2, 3, 4 e 5 conduttori | 600 V |
Riferimenti di certificazione dichiarati: UL 62, categoria ZJCZ Flexible Cord, certificato UL-US-2449012-4; CSA C22.2 No. 49, categoria ZJCZ7, certificato UL-CA-2437036-5. Verificare validità, produttore e ambito per il tipo offerto. Il marchio UL può essere applicato solo nel campo di approvazione confermato.
La portata di corrente di un cordone flessibile dipende dalla sezione, dal numero di conduttori attivi e dalle condizioni di posa: va quindi confermata rispetto all'edizione della norma applicabile al progetto anziché letta da un catalogo. Inviare la corrente dell'apparecchiatura, la temperatura ambiente, il raggruppamento e la lunghezza della tratta e il team tecnico confermerà la costruzione.
Due AWG è il punto in cui il SOOW si ferma. I cordoni mobili UL 62 arrivano fino a 2 AWG e la tabella NEC 400.5(A)(1) termina alla stessa sezione. Oltre tale sezione il prodotto corretto non è un SOOW di sezione maggiore, bensì Cavo di potenza portatile Type W, costruita secondo un'altra norma e nominalmente 2000 V. Se il carico supera il riferimento di 95 A indicato dalla fonte per 2 AWG, richiedere una verifica completa, compresi conduttori caricati e posa; questo valore non è universale.
Portata, cordonatura e dimensioni
La cordatura del conduttore segue UL 62: le misure da 18 a 8 AWG sono a fascio e le misure da 6 a 2 AWG sono a corda, il che mantiene le misure maggiori abbastanza flessibili da poter essere maneggiate ripetutamente.
| Tipo e sezione | 2 conduttori percorsi da corrente | 3 conduttori percorsi da corrente | Cordonatura del conduttore |
|---|---|---|---|
| SOOW 18 AWG | 10 A | 7 A | Cordonatura a fascio, riferimento della fonte UL 62 |
| SOOW 16 AWG | 13 A | 10 A | Cordonatura a fascio, riferimento della fonte UL 62 |
| SOOW 14 AWG | 18 A | 15 A | Cordonatura a fascio, riferimento della fonte UL 62 |
| SOOW 12 AWG | 25 A | 20 A | Cordonatura a fascio, riferimento della fonte UL 62 |
| SOOW 10 AWG | 30 A | 25 A | Cordonatura a fascio, riferimento della fonte UL 62 |
| SOOW 8 AWG | 40 A | 35 A | Cordonatura a fascio, riferimento della fonte UL 62 |
| SOOW 6 AWG | 55 A | 45 A | Cordonatura a fune di trefoli, riferimento della fonte UL 62 |
| SOOW 4 AWG | 70 A | 60 A | Cordonatura a fune di trefoli, riferimento della fonte UL 62 |
| SOOW 2 AWG | 95 A | 80 A | Cordonatura a fune di trefoli, riferimento della fonte UL 62 |
Le due colonne di portata dipendono dai conduttori percorsi da corrente e non soltanto dal numero di anime. La colonna per 3 conduttori vale per un cavo con 3 conduttori caricati e per un cavo a 4 anime quando solo tre portano corrente. La colonna per 2 conduttori vale per un cavo con 2 conduttori caricati e per un cavo a 3 anime quando solo due portano corrente. La terra di protezione non si conta. Il neutro che porta soltanto la corrente di squilibrio di un circuito altrimenti bilanciato può essere escluso secondo la norma applicabile; verificare le regole specifiche in presenza di armoniche o circuiti diversi.
Quando da quattro a sei conduttori portano corrente, NEC 400.5 indica una riduzione per conduttore a 80 percento del valore tabellato — nell'esempio indicato, SOOW 12 AWG con quattro conduttori caricati risulta 16 A anziché 20 A. I valori si riferiscono a 30 °C ambiente; temperature superiori richiedono i relativi fattori correttivi. Sono valori riferiti alla base normativa citata, non una garanzia aggiuntiva TEBAOFLEX. Prevale l'edizione applicabile nella giurisdizione del progetto.
Il diametro esterno nominale e il peso di spedizione dipendono dal numero di conduttori e dalla costruzione finita: sono quindi confermati sul disegno di produzione in fase di offerta anziché pubblicati qui come valore unico. Inviare la sezione, il numero di conduttori e la lunghezza della tratta e il team tecnico restituirà la scheda dimensionale.
Norme
- ASTM B174 come riferimento dei conduttori cordati per cavi portatili nei dati attuali del prodotto.
- UL 62 e CSA C22.2 No. 49 sono riferimenti comuni per cavi portatili; indicare listing e marcatura richiesti nell'offerta.
- I documenti applicabili su fiamma, olio, acqua, intemperie e ispezioni di progetto dipendono dalla costruzione offerta e dalla destinazione.
Il solo nome SOOW non dimostra un listing o un'approvazione. TEBAOFLEX adegua i documenti d'offerta al mercato richiesto e ai requisiti dell'apparecchiatura.
Richiedi una proposta di cavo e un preventivo
Invia le funzioni richieste, la lunghezza del cavo, le condizioni di servizio meccanico, l'ambiente, le terminazioni e la quantità. Il nostro team esaminerà l'applicazione prima di formulare il preventivo.
- Indica il nome del prodotto o lo SKU, oltre alla lunghezza del cavo e alla quantità richieste.
- Allega una specifica, un disegno o una scheda tecnica, se disponibili.
