Фестонная система: компоненты, типы направляющих и выбор промышленных кабелей

Фестонная система (гирляндная кабельная подвеска) — это механическая система токоподвода, в которой гибкие силовые, контрольные и сигнальные кабели подвешены свободными петлями на роликовых тележках, перемещающихся по стационарному подвесному рельсу, двутавровой балке или натянутому стальному тросу. При возвратно-поступательном движении мостового крана, тельферной тележки, портового козлового крана или передаточной тележки гирлянда кареток растягивает и складывает кабельные петли по заданной траектории, благодаря чему жилы не волочатся по металлоконструкции и не воспринимают прямых тяговых усилий.

Для надежного подбора фестонной системы необходимо согласовать две разные части установки: механическую несущую арматуру (ходовой профиль, каретки, поводок и концевой зажим) и гибкие фестонные кабели, уложенные в седлах кареток. TEBAOFLEX производит гибкие плоские и круглые промышленные кабели для крановых и портовых фестонных систем, но не изготавливает рельсы, направляющие или тележки.

Как работает фестонная система и ее основные компоненты

Принцип работы фестонной системы основан на разделении всей кабельной трассы на одинаковые висячие петли, поддерживаемые ходовыми кабельными каретками между неподвижной точкой ввода и подвижным механизмом. Когда крановая тележка или мост удаляется от точки питания, ведущая каретка растягивает гирлянду петель вдоль рельса; при обратном ходе буферы кареток собирают их в компактную зону накопителя у неподвижного конца.

Шесть механических и электрических компонентов определяют полную компоновку крановой фестонной системы:

1. Ходовой рельс или направляющий профиль: Профиль C-образного сечения, двутавровая балка, квадратный профиль или натянутый стальной трос, смонтированный параллельно мосту крана или подкрановому пути для восприятия собственного веса кареток и кабельного пакета.
2. Неподвижный концевой зажим: Стационарный анкер со стороны подвода питания, фиксирующий первую кабельную петлю и обеспечивающий переход гибких фестонных кабелей в клеммную коробку.
3. Промежуточные кабельные тележки (каретки): Свободно катящиеся четырех- или двухроликовые каретки с профилированными седлами или зажимами, каждая из которых несет одну кабельную петлю вдоль рабочего хода.
4. Ведущая каретка и тяговый поводок: Головная каретка на подвижном конце гирлянды, перемещаемая жестким поводком, закрепленным на тельфере или мосту крана, благодаря чему тяговые усилия передаются на раму каретки, а не на токопроводящие жилы кабеля.
5. Стяжки петель и разгрузочные тяговые тросики: Дистанционные стяжки в нижней части глубоких или наружных петель не дают кабелям расходиться при боковом ветре, а вспомогательные стальные тяговые тросики соединяют рамы кареток на пролетах свыше 30 м (руководство Conductix-Wampfler по программам 0210/0215, 2018), исключая растяжение кабельных оболочек при ускорении.
6. Гибкие фестонные кабели: Специализированные плоские или круглые промышленные кабели с гибкими медными жилами тонкой скрутки по IEC 60228:2023 и оболочками из эластомера, ПВХ или полиуретана, выдерживающими многократные циклы изгиба на седлах тележек.

Заключение токопроводящих жил в сплошную гибкую оболочку также обеспечивает выполнение требований по защите от прикосновения и загрязнений. Согласно федеральным нормам США для кранов OSHA 29 CFR 1910.179, электрооборудование мостовых и козловых кранов должно размещаться или закрываться так, чтобы токоведущие части были недоступны для случайного прикосновения при нормальной работе и защищены от грязи, смазки, масла и влаги. Поскольку фестонная система прокладывает непрерывные изолированные кабели от стационарной коробки до подвижного клеммника без скользящих башмаков и открытых троллеев, инженеры выбирают фестонный токоподвод для пыльных литейных цехов, открытых площадок, влажных моечных зон и кранов во взрывоопасных зонах.

Фестонная система в сравнении с шинопроводом, кабельным барабаном и энергоцепью

Сравнение фестонной системы с закрытым шинопроводом, моторизованным кабельным барабаном и кабельной энергоцепью показывает, какой способ подвижного токоподвода лучше подходит под заданную длину пути, скорость передвижения и кабельный журнал. Ни одна из четырех систем не заменяет остальные на всех осях крана.

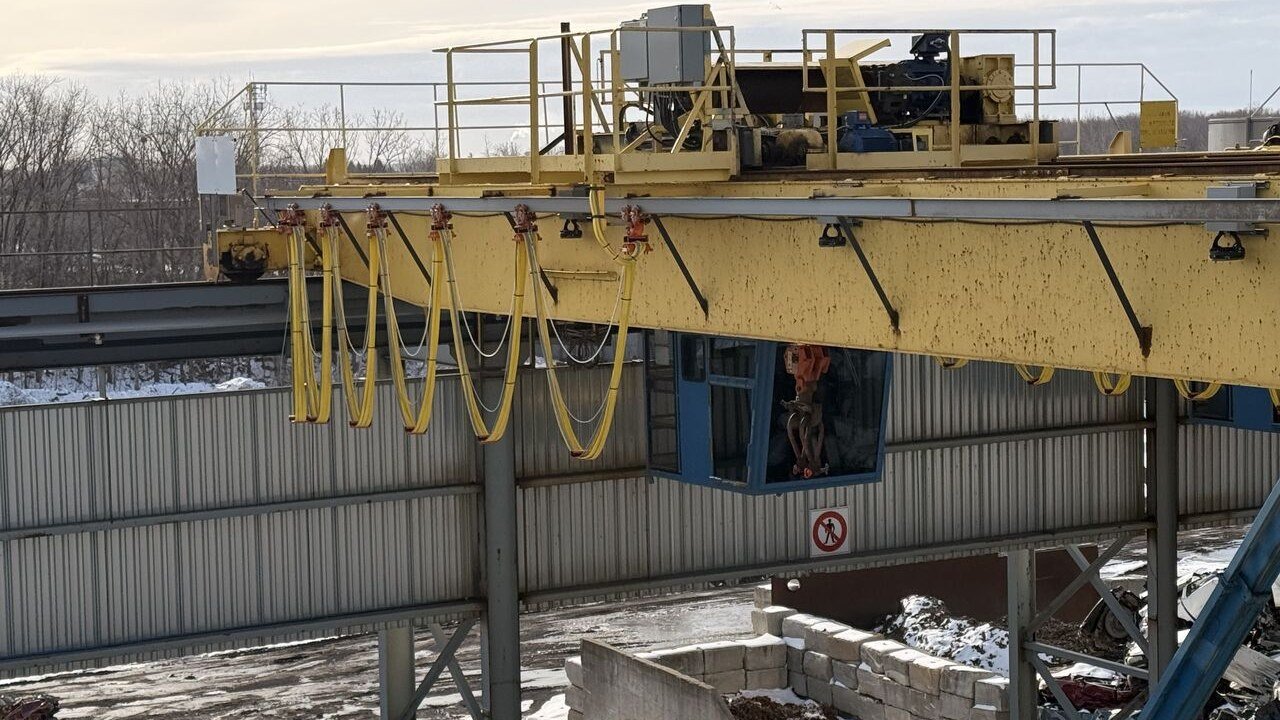

Фестонные системы остаются стандартным решением на мостовых кранах (передвижение грузовой тележки) и монорельсах среднего пролета, поскольку пакет петель на каретках способен одновременно нести силовые жилы, цепи подвесного пульта или радиоуправления, обратную связь энкодера и пневмолинии без скользящих контактов и контактных колец. Если по одному подкрановому пути работают два и более независимых моста либо малая высота помещения не позволяет подвесить петли под балкой, инженеры комбинируют цеховой троллейный шинопровод или моторизованный крановый барабанный кабель с фестонной системой, установленной на мосту крана.

Направляющие фестонных систем: C-профиль, двутавр, квадратный рельс и трос

Выбор между направляющими фестонной системы из C-профиля, двутавровой балки, квадратного рельса и стального троса определяет допустимую нагрузку на каретку, максимальную скорость передвижения и геометрию седла, которым должен соответствовать кабельный пакет. Каталоги производителей арматуры, таких как Conductix-Wampfler, Vahle и Hubbell Gleason, делят направляющие на четыре конструктивных типа:

• Тросовые (канатные) фестонные системы: Каретки катятся по натянутому между концевыми кронштейнами оцинкованному стальному тросу или тросу в ПВХ-оболочке. Руководства по арматуре ограничивают тросовые подвески короткими пролетами внутри помещений до 23 м (75 футов), легкими одиночными или сдвоенными кабелями и невысокими скоростями до 20–60 м/мин (каталог Conductix-Wampfler, программа 0240, 2018), так как провес троса растет с увеличением массы кабеля.
• Фестонные системы на C-образном профиле (закрытом C-рельсе): Четырехроликовые каретки движутся внутри холоднокатаного C-образного профиля из оцинкованной или нержавеющей стали, защищающего ролики от пыли и обледенения. Стандартные и усиленные системы C-рельса выдерживают нагрузку от 10 кг до 32 кг на каретку при скоростях от 40 м/мин до 152 м/мин (каталог Conductix-Wampfler Insul-8, 2016), что делает C-профиль основным решением для цеховых мостовых кранов, хода тележки и конвейерных линий.
• Фестонные системы на квадратном (ромбовидном) рельсе: Каретки с V-образными роликами перемещаются по сплошному или трубчатому квадратному профилю, развернутому ребром вверх (ромбом), благодаря чему окалина и литейная пыль осыпаются с дорожек качения. Квадратные рельсы допускают горизонтальные изгибы и стрелочные переводы для монорельсовых талей и запыленных открытых площадок.
• Фестонные системы на двутавровой балке (по нижней полке): Тяжелые каретки со стальными катками перемещаются по нижней полке двутавровой или широкополочной балки. Поскольку каретки для двутавра несут от 100 кг до 136 кг (300 фунтов) на тележку при скоростях до 122–240 м/мин (руководство Hubbell Gleason PDQ 300, 2018), металлургические комбинаты, верфи и контейнерные терминалы применяют двутавровые фестонные системы для многослойных пакетов плоских кабелей или тяжелых круглых силовых и ЧРП-кабелей.

Плоские и круглые фестонные кабели: геометрия, пакетная укладка и плоскость изгиба

Выбор между плоскими и круглыми фестонными кабелями зависит от плоскости изгиба трассы, требуемого радиуса изгиба на седле каретки и суммарного сечения кабельного журнала. Обе геометрии представлены в линейке портовые и фестонные кабели TEBAOFLEX, и каждая подчиняется своим механическим правилам.

Почему плоские фестонные кабели преобладают на C-рельсах и в компактных петлях

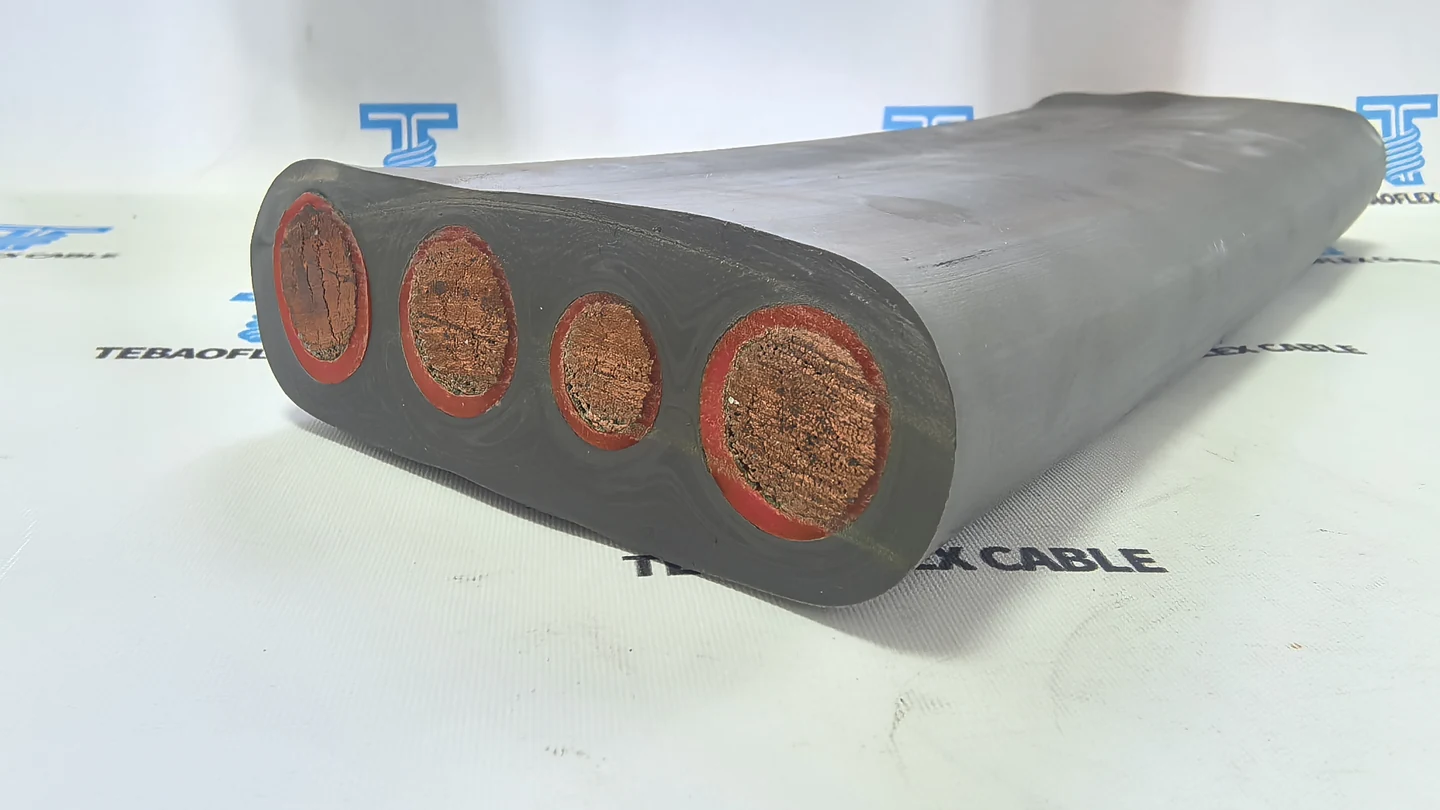

В плоских фестонных кабелях изолированные жилы — или параллельные пучки жил — уложены в один горизонтальный ряд под прямоугольной наружной оболочкой. Поскольку кабель изгибается по малой оси ($D$, толщине кабеля), а не по всей ширине, плоский кабель обеспечивает малый минимальный радиус изгиба в одной плоскости и аккуратно укладывается пакетом в несколько слоев в прямоугольном окне седла каретки.

Для плоского кабеля радиус указывается по его толщине и действует только в одной плоскости. Как это значение соотносится с радиусами на барабане, на направляющем ролике и при неподвижной прокладке и как каждый из них рассчитывается по диаметру кабеля, объясняется в нашем руководстве по минимальному радиусу изгиба кабеля, где приведены значения из технических паспортов по режимам работы.

Европейский стандарт BS EN 50214:2024 регламентирует конструкцию и методы испытаний плоских гибких кабелей с изоляцией и оболочкой из ПВХ или безгалогенных компаундов на напряжение 300/500 В и 450/750 В для лифтов, мостовых кранов и талей, тогда как тяжелые резиновые плоские фестонные кабели выполняются по DIN VDE 0250-809. Оба конструктивных семейства рассчитаны строго на изгиб только в одной плоскости: плоский фестонный кабель категорически нельзя скручивать вдоль оси или прокладывать по горизонтальным изгибам пути, вызывающим изгиб на ребро.

Чтобы многослойный пакет плоских кабелей не защемлялся и не сворачивался штопором на трассе, руководства по монтажу арматуры (инструкция Conductix-Wampfler BAL0200-0004-E, 2018) устанавливают четыре правила пакетной укладки:

1. Укладывать кабели наибольшего сечения наверху пакета: Тяжелые силовые кабели ложатся непосредственно на профиль седла каретки, воспринимая тяговые усилия и отводя тепло.
2. Задавать верхним слоям чуть меньший провес, чем нижним: Ступенчатый радиус петли не позволяет верхнему силовому кабелю давить сверху на более легкие контрольные кабели в нижней точке петли.
3. Жестко зажимать в плоских зажимах только верхний слой кабеля: Нижние контрольные и сигнальные кабели должны сохранять зазор в окне зажима, чтобы отдельные слои могли слегка смещаться друг относительно друга при раскрытии и складывании петли.
4. Выдерживать одинаковую длину петель и отсутствие кручения: Сматывайте плоский кабель с барабана по касательной без осевого кручения и выдерживайте разброс длины петель в пределах $\pm 50\text{ mm}$ (инструкция Conductix-Wampfler BAL0200-0004-E, 2018) по всей гирлянде кареток.

Когда необходимы круглые фестонные кабели

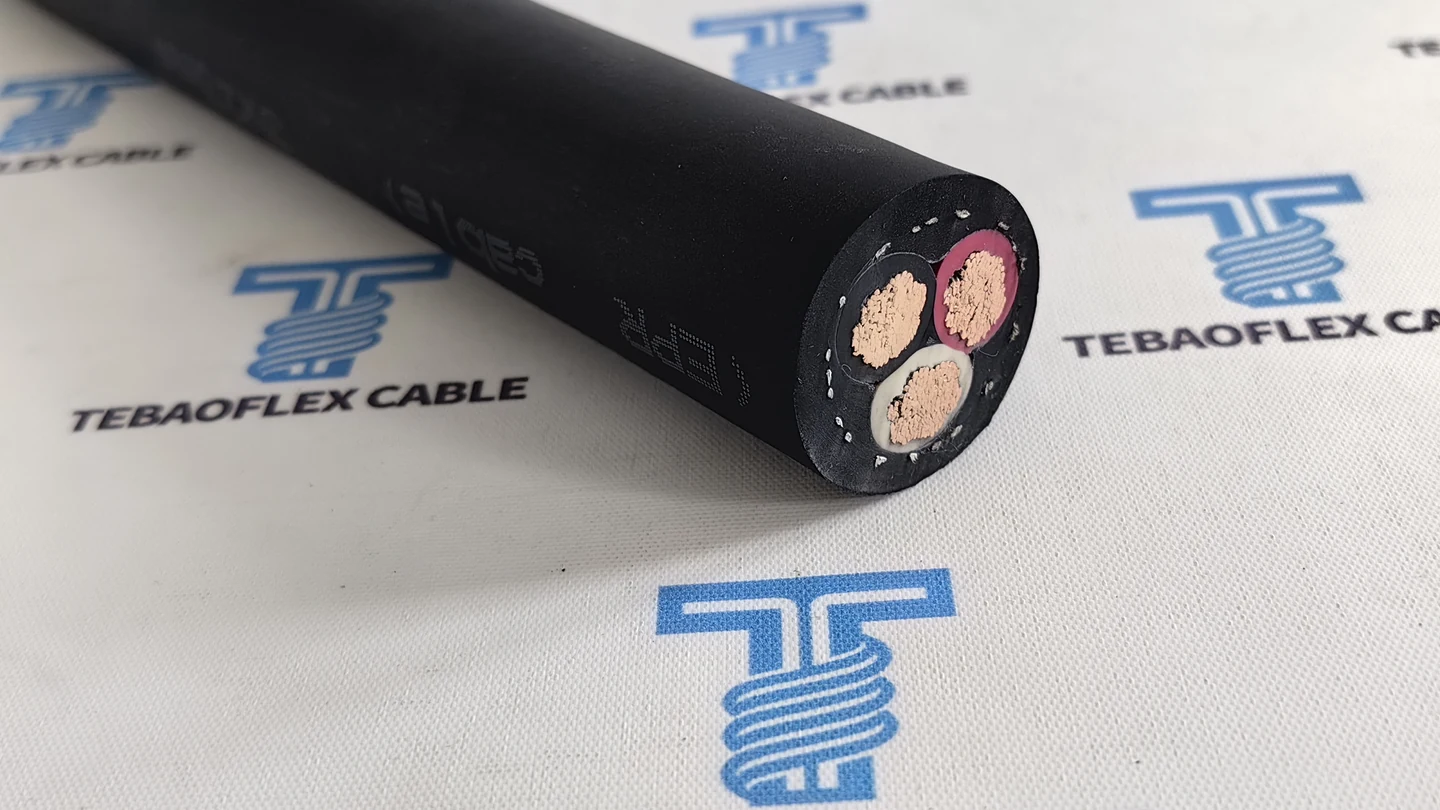

В круглых фестонных кабелях изолированные жилы скручены симметрично вокруг центрального заполнителя или крестовины и заключены во внутреннюю и тяжелую наружную оболочку из эластомера или полиуретана по DIN VDE 0250-814 или JIS C 3327. Инженеры выбирают круглые фестонные кабели вместо плоских в четырех случаях:

• Повышенное напряжение и крупные силовые сечения: Когда для главного питания крана требуется номинальное напряжение 0.6/1 кВ или сечения жил до 150–250 mm² , превышающие стандартную ширину матриц для плоских кабелей.
• Симметричное экранирование двигателей с ЧРП (VFD): Частотно-регулируемые приводы напряжением до 690 V AC выигрывают от круглой симметричной схемы 3+3 с расщепленным заземлением (3 основные фазные жилы + 3 симметричные жилы PE), окруженной концентрическим экраном из оплетки луженой медной проволоки (плотность перекрытия> 80% ).
• Криволинейные монорельсовые пути и боковой ветер на открытом воздухе: Там, где квадратные рельсы или монорельсовые пути имеют горизонтальные повороты либо сильный портовый ветер отклоняет глубокие петли из вертикальной плоскости, круглые кабели переносят многоплоскостной изгиб значительно лучше плоских профилей.
• Высокоскоростные двутавровые фестонные системы: Круглые резиновые фестонные кабели, изготовленные по DIN VDE 0250-814 , допускают скорость движения кареток до 240 m/min и динамическую растягивающую нагрузку до 20 N/mm² при креплении в профилированных хомутах для круглого кабеля или многоярусных зажимах.

Подбор конструкции фестонного кабеля под режим работы кранов и портов

Для выбора конкретного семейства кабелей необходимо сопоставить класс напряжения, компаунд оболочки, диапазон температур окружающей среды и электромагнитное экранирование с условиями эксплуатации крана. В таблице ниже сравниваются основные серии фестонных кабелей TEBAOFLEX на основе проверенных паспортных данных.

Плоский резиновый кабель против плоского ПВХ в горячих, холодных и замасленных пролетах

В закрытых машинных залах с умеренной температурой окружающей среды плоский кабель с оболочкой из ПВХ, такой как KYFLY обеспечивает компактный профиль для тележек на С-образном профиле, тогда как KYFLCY добавляет экран из медной оплетки поверх групп жил для изоляции управляющих сигналов от соседних силовых жил двигателя. Однако термопластичный ПВХ заметно дубеет зимой на улице при отрицательных температурах и размягчается вблизи источников лучистого тепла.

Там, где фестонная система работает на открытом воздухе при температуре ниже -10 °C, вблизи горячих участков сталелитейных цехов или в среде масляного тумана, плоские кабели из термореактивной резины, такие как NGFLGOEU используют изоляцию жил из этиленпропиленовой резины (EPR) марки 3GI3 и черную оболочку из полихлоропрена (PCP) марки 5GM3 по DIN VDE 0250-809 для сохранения гибкости от от -35 °C до +80 °C при температуре на жиле до +90 °C. В опубликованном TEBAOFLEX примере проекта — кейсе поставки плоского кабеля для тележки газокислородной резки на металлургическом заводе в Египте, 400 m четырехжильного плоского кабеля (4×16 mm² и 4×25 mm²) были поставлены для тележки газокислородной резки прокатного цеха, чье циклическое возвратно-поступательное движение по стационарному рельсовому пути воспроизводит режим изгиба фестона в условиях жары, окалины и механической вибрации.

Координация силовых кабелей, кабелей ЧРП, энкодеров и промышленных шин на портовых кранах

Современные причальные перегружатели (STS), рельсовые козловые краны (RMG) и автоматизированные краны-штабелеры редко несут одну кабельную петлю. Высокоскоростной фестонный пакет портового крана объединяет главные фидеры двигателей на 0.6/1 кВ или AC 600 V , многожильные контрольные кабели, пары импульсных датчиков скорости (PG-энкодеров) и высокоскоростные шинные кабели ПЛК в одних и тех же седлах тележек (JIS C 3327, 2024).

На кранах европейского стандарта с частотно-регулируемым приводом экранированные фестонные кабели (N)GRDGCGOEU-J по DIN VDE 0250-814 сочетают расщепленную схему защитного заземляющего проводника 3+3 начиная с сечения 16 mm² и выше с общим экраном из оплетки луженой медной проволокой (оптическая плотность> 80% ), благодаря чему высокочастотные синфазные токи безопасно возвращаются через ЭМС-кабельные вводы с охватом 360° без наводок на соседние петли кабелей энкодера. На портовых кранах японского стандарта согласованные фестонные комплекты TEBAOFLEX серии 2PNCT промышленного исполнения (JIS C 3327) объединяют силовые и контрольные кабели 2PNCT-B с попарно скрученными и экранированными кабелями PG-энкодеров 2PNCT-BS и кабелями связи T-Link марки KNPEV-SB , чтобы каждая цепь в пакете тележки изгибалась и вырабатывала ресурс синхронно.

Глубина петли, диаметр седла и предотвращение скручивания кабеля

Правильный выбор длины кабеля и диаметра седла тележки предотвращает два наиболее частых эксплуатационных отказа фестонной системы: обрыв проволок токопроводящей жилы на вершине седла и боковое скручивание петли («штопор») при разгоне крана.

Как взаимодействуют глубина петли, шаг тележек и радиус седла

В инженерных руководствах по фестонным системам (каталог Conductix-Wampfler Program 0240, 2018) три геометрических параметра определяют заказную длину кабеля и напряжение изгиба:

• Глубина петли ($LD$ или $h$): Вертикальное расстояние от оси ходового профиля до нижней точки свисающей петли, когда тележки находятся в парковочной зоне. В стандартных промышленных мостовых кранах обычно применяется глубина петли от 0,9 м до 1,8 м (от 3 до 6 футов), что обеспечивает баланс между вертикальным габаритом под балкой крана и требуемым количеством тележек. Более глубокие петли уменьшают число тележек и длину накопительного участка ($ST$), тогда как менее глубокие петли выводят кабели из рабочей зоны и снижают маятниковое раскачивание на скоростных кранах.
• Диаметр седла тележки ($d_a$): Криволинейный опорный контур башмака тележки должен быть не менее удвоенного минимального динамического радиуса изгиба кабеля ($d_a \ge 2 \times R_{\min}$). Когда на одной тележке уложено несколько кабелей, самый толстый силовой кабель — или экранированный кабель с наибольшим кратным коэффициентом, например 10 × D для KYFLCY по BS EN 50214 или 6 × OD для Festoonflex PUR-HF— задает минимальный диаметр седла для всей серии тележек.
• Коэффициент запаса длины кабеля ($f$): Поскольку кабель должен огибать дуги седел и свисать цепными линиями даже при полном вылете крана, полная длина кабеля системы ($L_{\text{Syst}}$) равна сумме рабочего хода ($WT$) и длины парковочного накопителя ($ST$), умноженной на кабельный коэффициент от 1,10 до 1,20 (каталог Conductix-Wampfler Program 0240, 2018), плюс стационарные концы для подключения в обеих клеммных коробках. Полное натягивание кабеля между тележками без стрелы провеса устраняет дугу петли и передает разрушающую растягивающую нагрузку непосредственно на медные жилы.

Внутри кабеля конструкция скрутки токопроводящих жил по IEC 60228 работает в комплексе с геометрией седла. Например, плоский фестонный кабель TEBAOFLEX серии NGFLGOEU стандартного исполнения (DIN VDE 0250-809) использует особо гибкие медные жилы класса 6 сечением до 25 mm² , где тонкие плоские профили изгибаются на компактных седлах С-образного рельса, и гибкую медь класса 5 начиная с 35 mm² и выше, где на тяжелых двутавровых тележках стандартно применяются седла увеличенного диаметра.

Четыре правила для предотвращения скручивания фестонного кабеля

Когда службы эксплуатации сообщают, что плоские или круглые петли фестона разворачиваются боком, подклинивают тележки или спутываются на ветру, первопричина обычно кроется в механическом крутящем напряжении, зафиксированном в каскаде петель:

1. Размотка по касательной при монтаже: Никогда не стягивайте фестонный кабель через щеку неподвижной бухты или барабана подобно пружине; установите барабан на козлы с осью и разматывайте кабель прямо в плоскости ходового пути, чтобы исключить внесение монтажного кручения в петли.
2. Подбор близких диаметров кабелей в зажимах для круглого кабеля: В руководствах по тележкам для круглых кабелей (инструкция Hubbell Gleason PDQ 300, 2018) указывается, что зажатие кабелей с сильно различающимися наружными диаметрами в одном седле приводит к проскальзыванию и проворачиванию тонких кабелей при торможении.
3. Сохранение рабочего зазора в прижимном окне многослойных плоских пакетов: Чрезмерная затяжка плоской прижимной планки поверх трех или четырех сложенных стопкой кабелей жестко связывает слои между собой; поскольку наружная дуга изгиба длиннее внутренней, зажатые слои вспучиваются и заставляют петлю выворачиваться вбок.
4. Установка межпетельных стяжек или тяговых тросов на скоростных и уличных пролетах: Когда скорость передвижения превышает обычный цеховой режим или боковой ветер на улице выдувает петли из плоскости подвеса, промежуточные фиксаторы петель и разгрузочные тяговые тросы удерживают петли строго вертикально под рельсом.

Что указать при заказе кабелей для фестонной системы

Подготовка полного технического задания перед запросом коммерческого предложения гарантирует, что поставляемый фестонный кабель точно подойдет как к системе электропривода, так и к существующей или проектируемой арматуре тележек. Включите следующие пять групп параметров в ваш инженерный запрос:

1. Таблица цепей и геометрия жил: Номинальное напряжение (300/500 V, 450/750 V, 600 Vили 0.6/1 кВ), количество жил, номинальное сечение в мм² или AWG, конфигурация защитного заземления (стандартная жила или расщепленный PE 3+3 для приводов с ЧРП), а также требуемый профиль — плоский или круглый.
2. Экранирование и разделение сигналов: Питает ли кабель двигатель с частотным преобразователем, требующий общего экрана из луженой медной оплетки ((N)GRDGCGOEU-J, C-PUR-HFили KYFLCY), либо требуются экранированные пары для энкодера/PG (2PNCT-BS) и промышленной шины (KNPEV-SB).
3. Тип направляющей, диаметр седла и размеры петли: С-образный профиль, двутавровая балка, квадратный монорельс или несущий трос; минимальный диаметр седла тележки ($d_a$) и ширина/высота окна зажима; глубина петли ($LD$); активный рабочий ход ($WT$); и полная строительная длина на каждую линию.
4. Динамический режим и условия окружающей среды: Максимальная скорость передвижения (m/min), ускорение, режим работы, предельные температуры окружающей среды (от холодильных складов при-40 °C до пролетов сталелитейных цехов при +80 °C ), а также воздействие масел, солнечного УФ-излучения, соляного тумана или абразивной пыли.
5. Объем заказа и планирование поставки: Общий метраж кабеля и длины на барабанах. Согласно проверенному профилю компании TEBAOFLEX (по состоянию на август 2026 года), минимальный объем заказа составляет 50 м как для стандартных, так и для заказных конструкций кабеля при типовом сроке производства 7–45 рабочих дней в зависимости от типа изделия и индивидуальных требований.

Свяжитесь с TEBAOFLEX по вопросам подбора кабеля для вашей фестонной системы , чтобы согласовать плоские или круглые конструкции кабелей, наружные габариты под седла ваших тележек и кабельные пакеты для мостовых кранов, тельферов и портовой техники.
