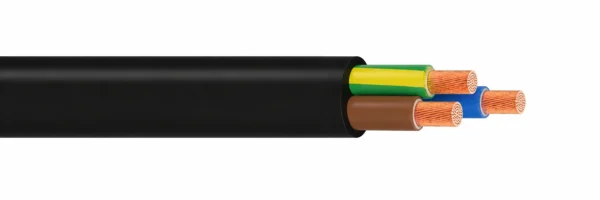

Кабель H05RN-F / H05RR-F 300/500 V
Гибкие резиновые кабели 300/500 V с медными жилами класса 5, изоляцией EPR и черной резиновой оболочкой. Выберите H05RN-F или H05RR-F в зависимости от требуемой оболочки и механических условий.
H05RN-F и H05RR-F — гибкие резиновые кабели на 300/500 V для подключения переносного инструмента, светильников и электрооборудования. Обе конструкции включают тонкопроволочные медные жилы класса 5 и изоляцию на основе EPR. Модели различаются материалом оболочки и предусмотренными механическими условиями эксплуатации.
H05RN-F имеет оболочку из синтетической резины EM2 для кабелей оборудования с умеренными механическими нагрузками. H05RR-F имеет резиновую оболочку EM3 для более лёгких механических условий. Выбор марки позволяет согласовать материал кабеля, диаметр и требования к подключению со спецификацией оборудования.
Выберите число изолированных жил и сечение по двум таблицам для соответствующих моделей. Для каждой конфигурации указаны диаметр кабеля, приблизительная масса, справочный ток и растягивающая нагрузка. Обозначение G включает зелёно-жёлтую защитную жилу; обозначение x означает её отсутствие. Согласуйте расположение жил с подключением оборудования и требованиями защитного заземления.
Предложения TEBAOFLEX составляются по требуемой модели, конфигурации жил и длине кабеля. Укажите тип оборудования, трассу и условия эксплуатации, чтобы кабель и его оконцевания соответствовали соединению. При более высоких механических нагрузках или другом классе напряжения сравните соответствующие варианты резиновых силовых кабелей.
Изучите промышленный кабельный ассортимент для выбора соответствующих конфигураций.
Для более тяжелых гибких резиновых кабелей 450/750 В в сравнении с кабелями H05RN-F и H05RR-F на 300/500 В сопоставьте следующие варианты: Кабель H07RN-F 450/750 В, гибкий резиновый кабель для тяжелых условий эксплуатации (полихлоропреновая наружная оболочка на 450/750 В для промышленных и наружных механических нагрузок); Безгалогенный резиновый кабель H07ZZ-F 450/750 V (сшитый безгалогенный эластомер с низким дымовыделением для закрытых общественных помещений). Проверьте класс напряжения, контакт с маслами и радиус изгиба перед выбором.
Конструкция

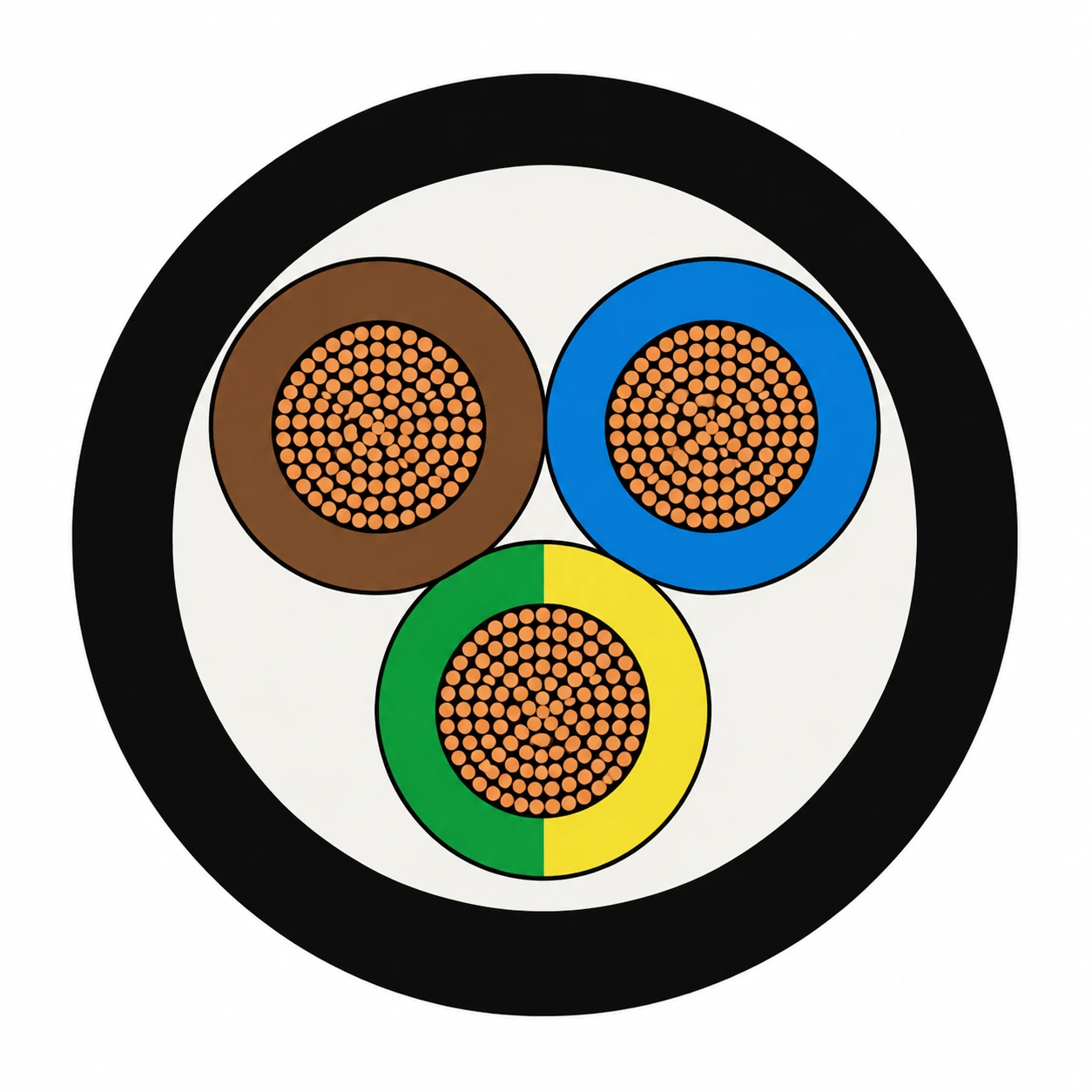

Гибкие медные жилы, изоляция EPR и резиновая оболочка образуют неэкранированный шнур. На рисунке показана типичная трехжильная конструкция с проводником защитного заземления.
| Компонент | Материал и конструкция |
|---|---|
| Жила | Тонкопроволочный медный провод класса 5 — IEC 60228. |
| Изоляция | Вулканизированная резина на основе EPR, от EI4 до EN 50363-1. |
| Оболочка H05RN-F | Черный синтетический каучук EM2 для EN 50363-2-1. |
| Оболочка H05RR-F | Вулканизированная резиновая смесь на основе CPE от EM3 до EN 50363-2-1. |
| Идентификация изолированных жил | Цветные жилы для EN 50525-1; Конфигурации G включают зеленый/желтый. |
Применения

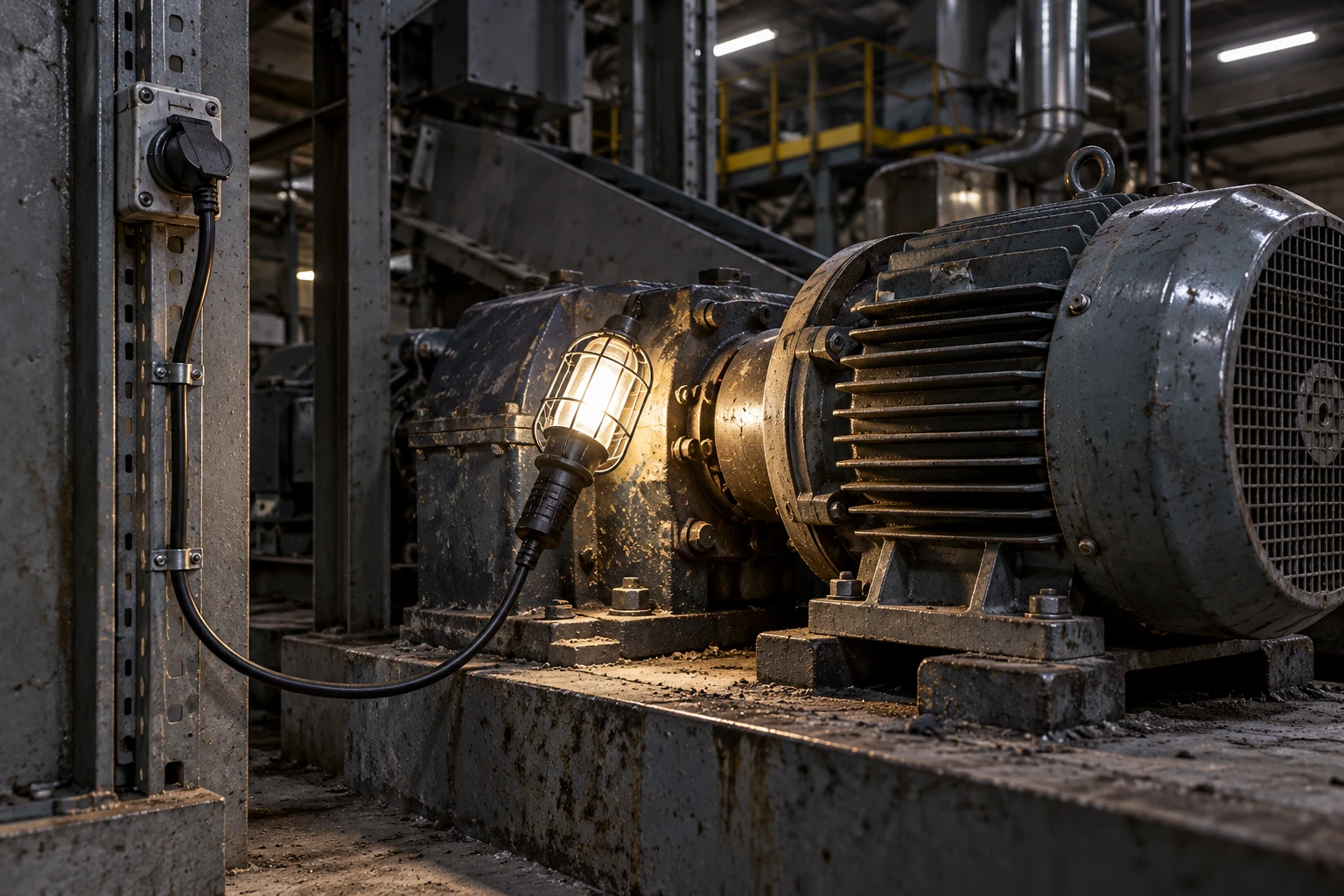

Используйте кабель в качестве гибкого кабеля питания, если напряжение и механические условия оборудования соответствуют выбранной модели H05.
- Переносные инструменты и инспекционные лампы.
- Подключение приборов и оборудования мастерской.
- H05RN-F для умеренного обращения; H05RR-F для более легких механических условий.
- Для постоянного погружения выберите кабель, рассчитанный на соответствующие условия работы в воде.
При выборе переносных резиновых шнуров по европейским гармонизированным и североамериканским стандартам изучите следующие технические материалы: Руководство по кабелям H07RN-F: значение, применение, размеры и выбор (выбор сечения жил, токовые нагрузки и режимы механической работы гармонизированных резиновых кабелей); Кабель SOOW 600 В для переносного электропитания в тяжелых условиях эксплуатации (переносной шнур 600 В из EPDM/CPE для масло- и водостойкого мобильного инструмента Северной Америки). Перед заказом уточните региональные нормы и компаунд оболочки.
Спецификации
| Параметр | Значение |
|---|---|
| Номинальное напряжение U₀/U | 300/500 V |
| испытательное напряжение переменного тока | 2 кВ |
| Максимальная температура проводника | 60°C |
| Максимальная температура токопроводящей жилы при коротком замыкании | 250°C |
| Минимальная температура окружающей среды, фиксированное и гибкое использование | -25°C |
| Максимальное растягивающее напряжение проводника | 15 Н/мм² |
| Радиус изгиба | Согласно DIN VDE 0298-3 и выбранной конструкции. |
| Максимально допустимое рабочее напряжение переменного тока | 0.318/0.55 kV |
| Максимально допустимое рабочее напряжение постоянного тока | 0.413/0.825 kV |
| H05RN-F тест на озоностойкость | EN 50396 |
| Стандартный цвет оболочки | Черный |
| Модель и конфигурация (мм²) | Минимальный OD (mm) | OD макс. (mm) | Прибл. масса (kg/km) | Макс. растягивающая нагрузка (Н) | Справочный ток (А) |
|---|---|---|---|---|---|
| H05RN-F 2x0.75 | 5.7 | 7.4 | 65 | 22.5 | 6 |
| H05RN-F 2x1 | 6.1 | 8 | 75 | 30 | 10 |
| H05RN-F 3G0.75 | 6.2 | 8.1 | 80 | 33.8 | 6 |
| H05RN-F 3G1 | 6.5 | 8.5 | 90 | 45 | 10 |
| H05RN-F 4x0.75 | 6.8 | 8.8 | 90 | 45 | 6 |
| H05RN-F 4x1 | 7.1 | 9.3 | 90 | 60 | 10 |
| H05RN-F 4G1 | 7.1 | 9.3 | 90 | 60 | 10 |
| Модель и конфигурация (мм²) | Минимальный OD (mm) | OD макс. (mm) | Прибл. масса (kg/km) | Макс. растягивающая нагрузка (Н) | Справочный ток (А) |
|---|---|---|---|---|---|
| H05RR-F 2x0.75 | 6 | 7.4 | 60 | 22.5 | 6 |
| H05RR-F 2x1 | 6.1 | 8 | 75 | 30 | 10 |
| H05RR-F 2x1.5 | 7.6 | 9.8 | 115 | 45 | 16 |
| H05RR-F 2x2.5 | 9 | 11.6 | 160 | 75 | 25 |
| H05RR-F 2x4 | 10.6 | 13.7 | 213 | 120 | 32 |
| H05RR-F 3G0.75 | 6.2 | 8.1 | 75 | 33.75 | 6 |
| H05RR-F 3G 1 | 6.5 | 8.5 | 85 | 45 | 10 |
| H05RR-F 3G1.5 | 8 | 10.4 | 135 | 67.5 | 16 |
| H05RR-F 3G2.5 | 9.6 | 12.4 | 190 | 112.5 | 25 |
| H05RR-F 3G4 | 11.3 | 14.5 | 262 | 180 | 32 |
| H05RR-F 3G6 | 12.8 | 16.3 | 344 | 270 | 40 |
| H05RR-F 4G0.75 | 6.8 | 8.8 | 90 | 45 | 6 |
| H05RR-F 4G 1 | 7.1 | 9.3 | 105 | 60 | 10 |
| H05RR-F 4G 1.5 | 9 | 11.6 | 165 | 90 | 16 |
| H05RR-F 4G2.5 | 10.7 | 13.8 | 235 | 150 | 20 |
| H05RR-F 4G4 | 12.7 | 16.2 | 329 | 240 | 25 |
| H05RR-F 4G6 | 14.2 | 18.1 | 440 | 360 | 32 |
| H05RR-F 5G0.75 | 7.6 | 9.9 | 132 | 56.25 | 6 |
| H05RR-F 5G1 | 8 | 10.3 | 157 | 75 | 10 |
| H05RR-F 5G1.5 | 9.8 | 12.7 | 190 | 112.5 | 16 |
| H05RR-F 5G2.5 | 11.9 | 15.3 | 285 | 187.5 | 20 |
| H05RR-F 5G4 | 14.6 | 18.6 | 407 | 300 | 25 |
Справочные токи применяются к длительному режиму DC или AC частотой 50–60 Hz при температуре окружающей среды 30°C и прокладке на поверхности по VDE 0298-4. При выборе сечения жилы применяйте поправочные коэффициенты условий прокладки.
Размеры и вес являются номинальными данными для выбора. В предложении указаны поставляемая конструкция и длина.
Стандарты
| Стандарт или спецификация | Применение |
|---|---|
| EN 50525-2-21 | Справочник по конструкции гибких кабелей с резиновой изоляцией. |
| IEC 60228 / DIN EN 60228 | Класс и конструкция токопроводящей жилы. |
| EN 50363-1 / EN 50363-2-1 | Изоляционные и оболочечные смеси. |
| EN 60332-1-2 | Справочная ссылка на испытание одиночного кабеля на распространение пламени. |
| EN 60811-404 | Справочник по испытанию маслостойкости. |
| DIN EN 50565-2 | Рекомендации по применению. |
| EN 50396 | Эталонный образец теста на устойчивость к озону для H05RN-F. |
Варианты кабелей по теме
Сравните эти варианты кабелей по сочетанию функций, характеру перемещения, нагрузке, напряжению и требованиям к передаче.
Кабель H07RN-F 450/750 В, гибкий резиновый кабель для тяжелых условий эксплуатации
Другой вариант кабеля для иного применения или режима эксплуатации.
Посмотреть товар
Кабель SOOW 600 В для переносного электропитания в тяжелых условиях эксплуатации
Другой вариант кабеля для иного применения или режима эксплуатации.
Посмотреть товар

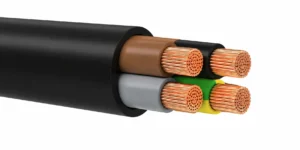

Безгалогенный резиновый кабель H07ZZ-F 450/750 V
