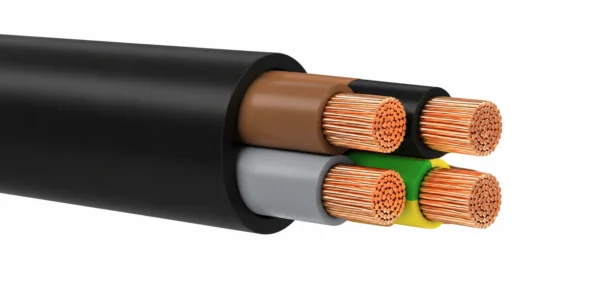

Безгалогенный резиновый кабель H07ZZ-F 450/750 V

H07ZZ-F — гибкий резиновый кабель на 450/750 V с безгалогенной изоляцией и наружной оболочкой с низким дымовыделением. Он включает медные жилы класса 5 с максимальной температурой жилы 90°C и предназначен для силовых соединений внутри помещений и временной эксплуатации снаружи.

Материалы изоляции и оболочки выбирают для применений, в которых дымовыделение и коррозионно-активные продукты горения влияют на спецификацию кабеля. Эти требования к материалам отличаются от требований сохранения работоспособности цепи при пожаре. H07ZZ-F имеет определённую конструкцию гибкого силового кабеля, которую можно сравнить с обычными резиновыми кабелями при выборе для здания или временной установки.

Ассортимент включает одножильные, многожильные конструкции и кабели управления. В разделе характеристик указаны расположение жил, диапазоны диаметров, минимальные радиусы изгиба и растягивающие нагрузки конкретной модели. Условия стационарной и подвижной прокладки приведены отдельно для проверки трассы по фактическим размерам кабеля. Конфигурации G включают зелёно-жёлтую защитную жилу.

При запросе предложения укажите число рабочих жил, схему защитного заземления, сечение жил и установленную длину. Среда эксплуатации, движение и способ подключения помогают выбрать конфигурацию. TEBAOFLEX составляет предложение на конкретный кабель по этим данным; для другого напряжения, материала оболочки или механических условий предусмотрены соответствующие варианты кабелей.

Изучите промышленный кабельный ассортимент для выбора соответствующих конфигураций.

При сравнении безгалогенного резинового кабеля с низким дымовыделением H07ZZ-F 450/750 В со стандартными гармонизированными эластомерными шнурами оцените следующие варианты: Кабель H05RN-F / H05RR-F 300/500 V (резиновый шнур 300/500 В легкого и среднего режима для общецеховых приборов); Кабель H07RN-F 450/750 В, гибкий резиновый кабель для тяжелых условий эксплуатации (кабель в полихлоропреновой оболочке 450/750 В для промышленной и наружной работы в контакте с маслами). Выбирайте компаунды LSZH там, где обязательны низкое дымовыделение и отсутствие галогенов.

Конструкция

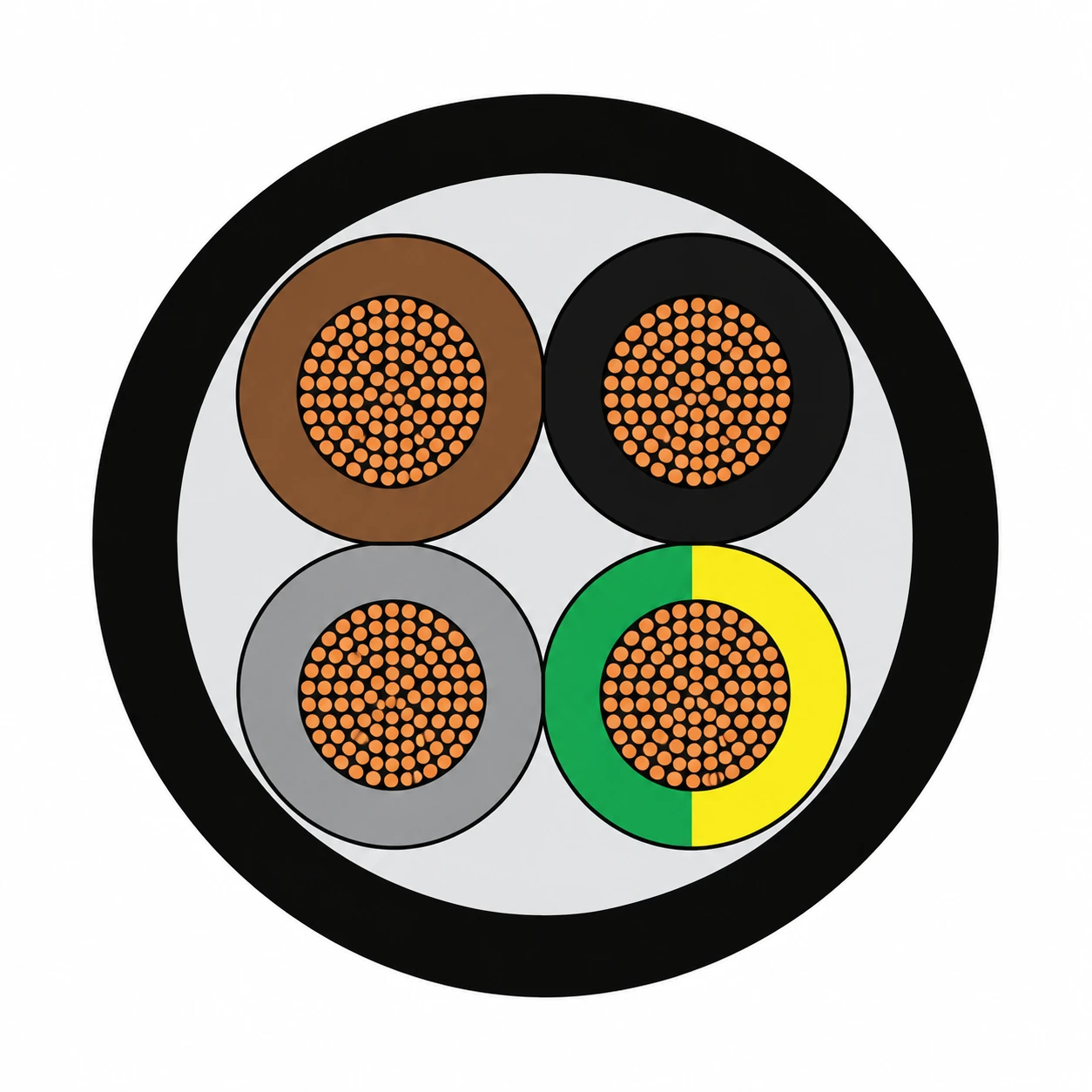

В H07ZZ-F используются гибкие медные проводники и безгалогенные резиновые смеси. На рисунке показана типичная четырехъядерная конфигурация.

Применения

H07ZZ-F поддерживает гибкие силовые соединения, когда в спецификацию проекта входят материалы с низким содержанием дыма и галогенов.

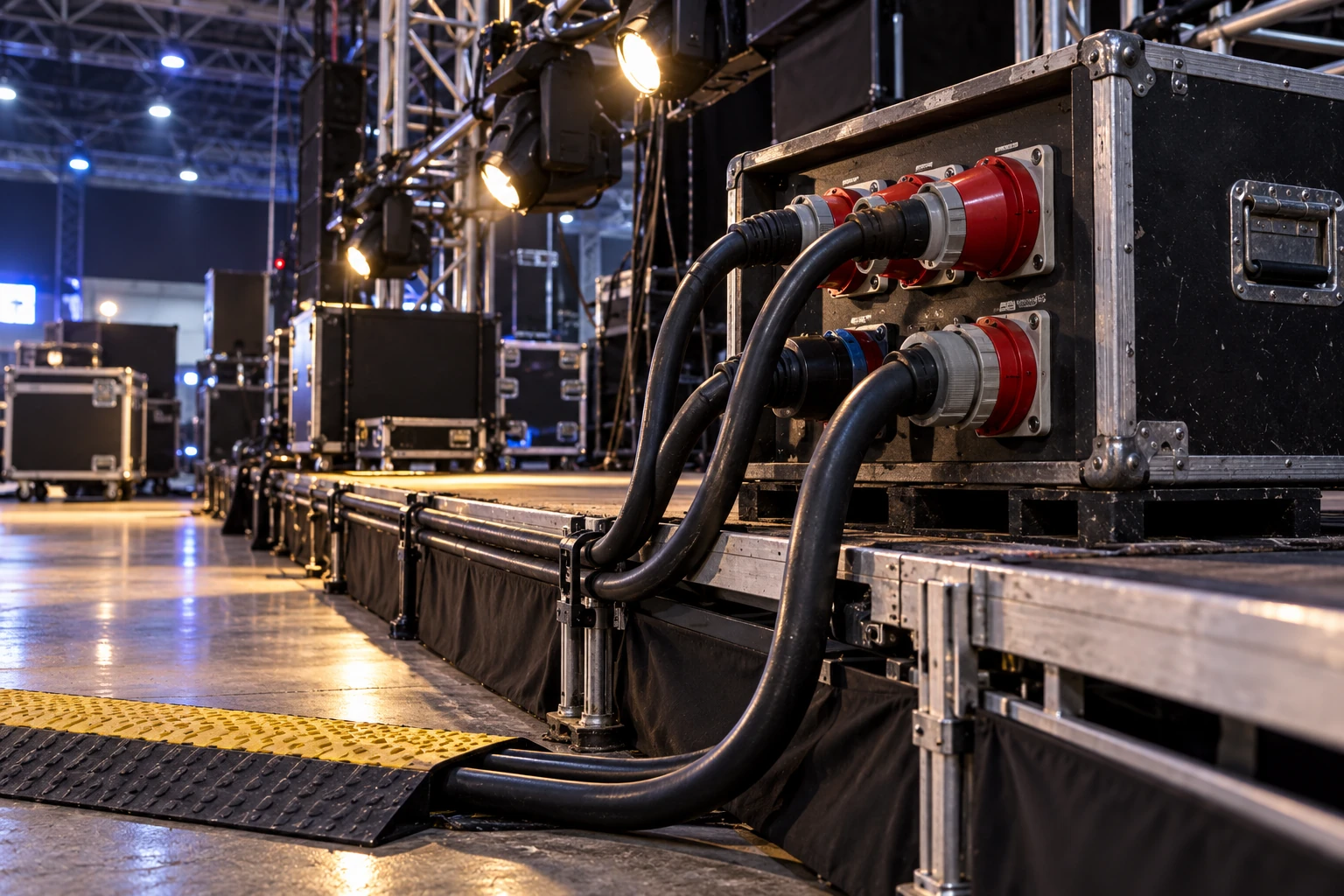

• Внутреннее электрооборудование и временное распределение электроэнергии.
• Общественные помещения и объекты, требующие использования кабельных материалов с низким уровнем дымления.
• Временное использование на открытом воздухе при соблюдении указанных температур и условий установки.
• Подберите кабель с учетом его нагрузки на цепь, защитного устройства и маршрута.

Для сравнения пожаробезопасной эластомерной изоляции и безгалогенного распределения питания повышенного напряжения обратитесь к следующим материалам: Резиновый кабель или ПВХ-кабель: температура, изгиб, масло и где применять каждый (инженерное сравнение систем изоляции из сшитой резины и термопластичного ПВХ); NSHXAFÖ 1,8/3 кВ Безгалогенный резиновый кабель (одножильный безгалогенный резиновый кабель 1,8/3 кВ в короткозамкнутостойком исполнении для распредустройств и рельсового транспорта). Проверьте рабочее напряжение и требования по нераспространению горения перед монтажом.

Спецификации

Справочные токи применяются к длительному режиму DC или AC частотой 50–60 Hz при температуре окружающей среды 30°C и прокладке на поверхности с двумя или тремя нагруженными жилами. Для многожильных кабелей управления учитывается нагрузка всех жил. Применяйте соответствующие поправочные коэффициенты условий прокладки по VDE 0298.

Фиксированные и подвижные значения радиуса изгиба относятся к конфигурации в одной строке. G обозначает зелено-желтый защитный проводник.

Стандарты
