SiFCuSi 300/500 V Screened Silicone Cable
SiFCuSi is a 300/500 V screened silicone cable with tinned copper braid for high-temperature, low-mechanical-load connections.
SiFCuSi screened silicone cable for high-temperature connections

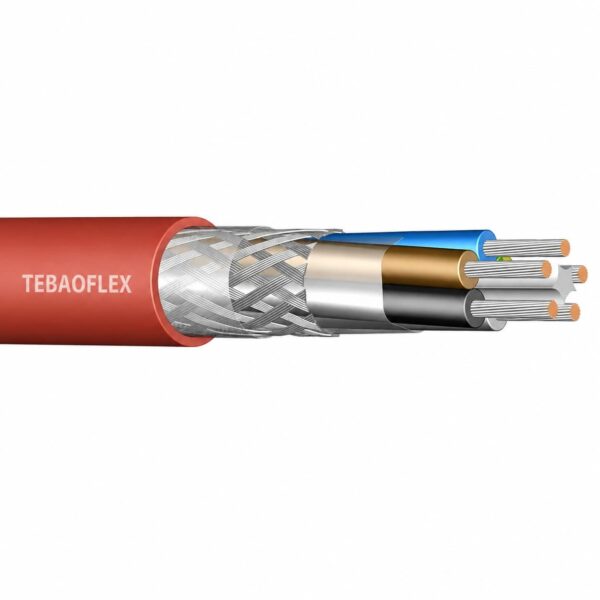

TEBAOFLEX SiFCuSi is a 300/500 V screened silicone cable for dry, damp and wet locations, as well as open-air installations with low mechanical loads at elevated ambient temperatures. The supplied SiFCuSi construction combines fine-stranded tinned copper conductors, silicone insulation, a PETP foil wrap, tinned copper braid screen and a reddish-brown silicone outer sheath. The copper braid is stated to optimise protection against high-frequency external interference.
For final selection, confirm the equipment connection, route, screen termination, mechanical protection, core count, conductor size and applicable installation requirements. The supplied data provides operation from −60°C to +180°C, while the temperature information also states +250°C for short-circuit use for five seconds.
- Напряжение: 300/500 V; test voltage 2,000 V.
- Дирижер: IEC 60228 Class 5 fine-stranded tinned copper.
- Экран: tinned copper braid.
- Радиус изгиба: 10 × DA when laying; 5 × DA for fixed installation.
Send your SiFCuSi core count, cross-section, length and documentation requirements for a technical quotation.

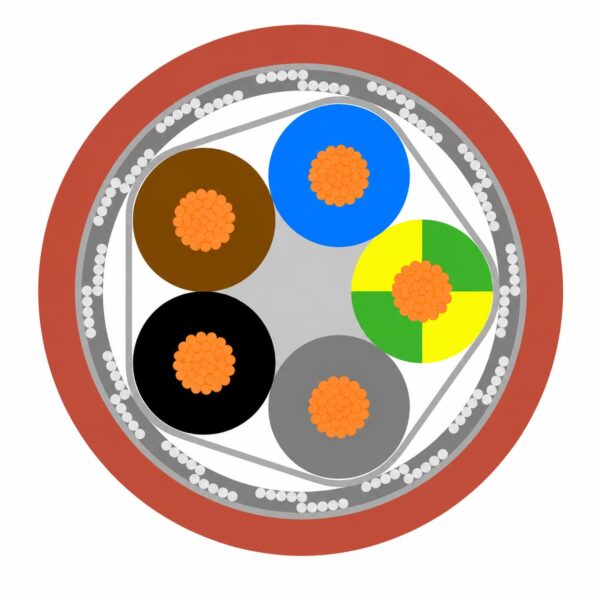

Конструкция
| Дирижер | Fine-stranded tinned copper to DIN VDE 0295 / IEC 60228 Class 5 |
|---|---|
| Теплоизоляция сердцевины | Silicone rubber, 2GI1 / EI2 Type B |
| Идентификация ядра | Up to 5 cores colour-coded; above 6 cores black with consecutive white numbers; green-yellow earth except 2-core types |
| Сборка | Cores stranded in layers and wrapped with PETP foil |
| Экран | Луженая медная оплетка |
| Внешняя оболочка | Silicone rubber 2GM1 / EM9 Type B, reddish brown |
Применения

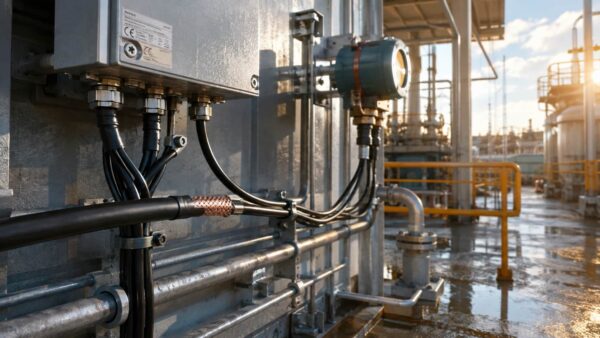

SiFCuSi is supplied for dry, damp and wet locations and open-air use under low mechanical load, particularly at high ambient temperatures. Its tinned copper braid screen is specified for protection against high-frequency external interference.
Confirm environmental exposure, screen earthing method, cable protection and the approved installation route before order release.
Спецификации
| Cores × area | Conductor construction | Изоляция | Общий диаметр | Масса | Сопротивление при 20 °C |
|---|---|---|---|---|---|
| 2×0.75 / 3×0.75 / 4×0.75 / 5×0.75 / 7×0.75 | 24×0.21 mm | 0,8 мм | 7.6 / 7.9 / 8.5 / 9.1 / 9.8 mm | 75 / 89 / 105 / 152 / 192 kg/km | 26.7 Ω/km |
| 2×1 / 3×1 / 4×1 / 5×1 / 7×1 | 32×0.21 mm | 0,8 мм | 7.8 / 8.1 / 8.7 / 9.4 / 10.1 mm | 82 / 100 / 121 / 142 / 173 kg/km | 20.0 Ω/km |
| 2×1.5 / 3×1.5 / 4×1.5 / 5×1.5 / 7×1.5 / 12×1.5 | 30×0.26 mm | 0,8 мм | 8.8 / 9.2 / 9.9 / 10.8 / 11.6 / 15.2 mm | 107 / 131 / 157 / 194 / 239 / 386 kg/km | 13,7 Ом/км |
| 3×2.5 / 4×2.5 / 5×2.5 / 7×2.5 | 50×0.26 mm | 0.9 mm | 10.5 / 11.4 / 12.3 / 13.8 mm | 184 / 222 / 272 / 351 kg/km | 8.2 Ω/km |
| 4×4 / 5×4 / 4×6 / 4×10 / 4×16 / 4×25 | 56×0.31 to 200×0.41 mm | 1.0 to 1.4 mm | 14.9 to 32.4 mm | 427 to 2,834 kg/km | 5.1 to 0.795 Ω/km |
| Сопротивление изоляции | 200 MΩ × km |
|---|---|
| Рабочая температура | −60°C to +180°C |
| Температура короткого замыкания | +250°C / 5 s |
| Радиус изгиба | 10 × DA when laying; 5 × DA fixed |
Стандарты
| Основа | DIN VDE 0285-525-2-83 / DIN VDE 0207 Part 20 |
|---|---|
| Дирижер | DIN VDE 0295 Class 5; IEC 60228 Class 5 |
| Идентификация ядра | HD 308 S2 |
| Fire behaviour | EN 60332-1-2; IEC 60332-1 |
| Halogen-free / corrosiveness | EN/IEC 60754-1; EN/IEC 60754-2 |
