CGAU 2/3.6-3.6/6kV Tek Damarlı Araç Kablosu

Raylı Araç ve Otobüs Bağlantıları için CGAU Tek Damarlı Kablo

CGAU iki anma gerilimi kademesinde üretilen tek damarlı, kauçuk yalıtımlı ve kauçuk kılıflı bir kablodur: 2/3.6 kV ve 3.6/6 kV. Lokomotiflerde, troleybüslerde ve benzeri raylı araçlarda ara bağlantı tesisatı için kullanılır. Küçük kesitli bir kablodur: aralık 2.5 mm²'den 16 mm²'ye kadar uzanır ve borular ile kapalı tesisat kanalları içinde korumalı güzergâhta, ayrıca hareketli parçaların bağlantısında kullanılmak üzere belirtilmiştir.

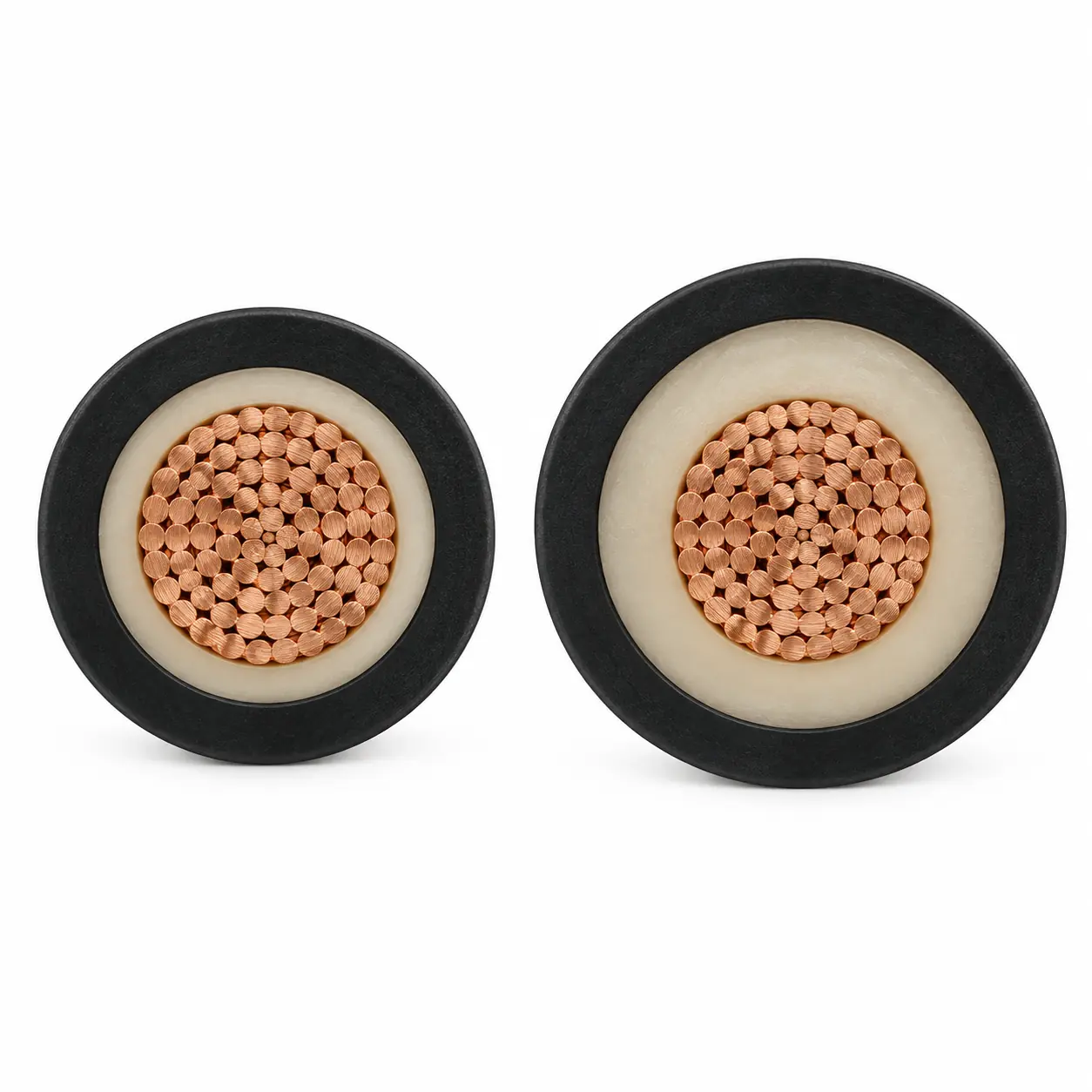

İki gerilim, iletken aralığında değil yalıtım kalınlığında farklılaşır. 2/3.6 kV'da kalınlık 1.8 ila 2.0 mm, 3.6/6 kV'da ise 3.0 ila 3.2 mm'dir; bu da aynı 2.5 mm² iletkeni 9.0 mm dış çaptan 11.4 mm dış çapa çıkarır. Bu fark, bir hattın mevcut bir kanala sığıp sığmayacağını belirler; bu nedenle güzergâh ölçülmeden önce gerilim kesinleştirilmelidir.

• Anma gerilimleri: 2/3.6 kV ve 3.6/6 kV.
• Kesitler: 2.5 mm²'den 16 mm²'ye kadar.
• Bükülme yarıçapı: Sabit 3 × D, bükülmeli 5 × D.
• Sıcaklık: asgari çalışma −40 °C; azami iletken +90 °C.

CPE kauçuk kılıf, hava koşullarına, aşınmaya ve yağa karşı yüksek direnç sağlar. 1.8/3 kV tek damarlı şalt tesisi ve araç kullanımı için bkz. NSGAFÖU, halojensiz yapı için de bkz. NSHXAFÖ.

CGAU Kablo Yapısı

Üç katmanlı tek damarlı yapı. İki anma gerilimi arasında değişen tek unsur yalıtım bileşiğidir.

Bileşik standartları

Yalıtım ve kılıf bileşikleri DIN VDE 0207'ye göre belirlenmiştir: 3GI3 yalıtım için Bölüm 20 ve 5GM3 kılıf için Bölüm 21. Yangın yayılımı IEC 60332-1 ve EN 50265-2-1'e göre sınıflandırılmıştır.

CGAU Uygulamaları

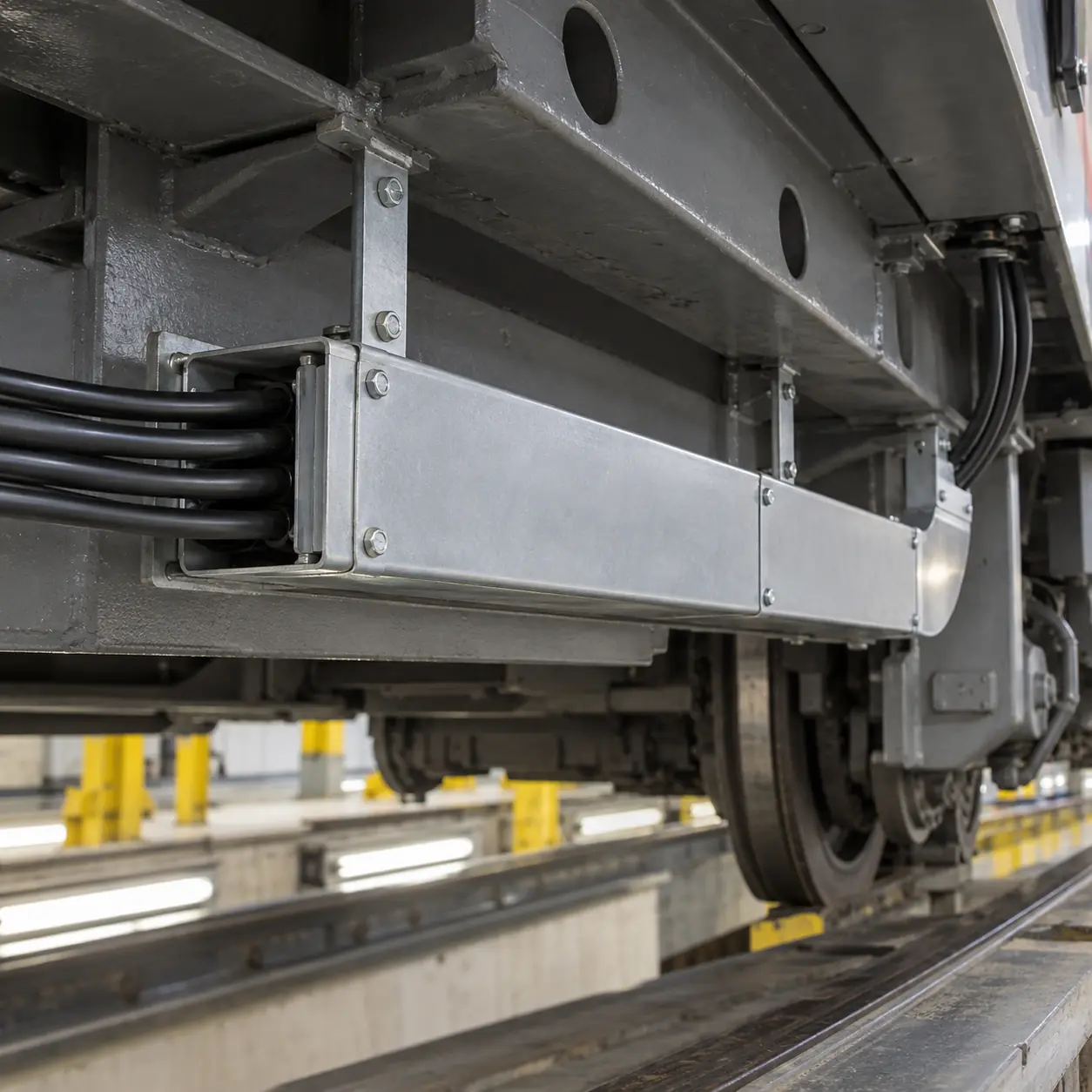

CGAU; lokomotifler, troleybüsler ve benzer araçlar için yaşlanmaya, hava koşullarına ve aşınmaya dayanıklı, yağa karşı artırılmış dirence sahip bir ara bağlantı iletkenidir. Raylı araçlarda ve otobüslerde, borular ile kapalı tesisat kanallarında sabit döşeme için ve hareketli parçaların bağlantısı için belirtilmiştir.

• Lokomotiflerde ve raylı araçlarda ara bağlantı tesisatı.
• Yağa ve hava koşullarına dayanımın gerekli olduğu troleybüs ve otobüs bağlantıları.
• Borular ve kapalı tesisat kanalları içindeki hatlar.
• 5 × D bükülme yarıçapı içinde hareketli parçaların bağlantısı.

Uygulama sınırları

Bu, küçük kesitli bir kablodur ve aralık 16 mm²'de sona erer. Kanallar ölçülmeden önce gerekli anma gerilimini kesinleştirin: yalıtım kalınlığı ve dolayısıyla dış çap iki anma değeri arasında belirgin şekilde farklıdır; bu nedenle aynı iletken kesiti aynı hacmi kaplamaz.

İlgili tek damarlı referanslar

Karşılaştırın NSGAFÖU 1.8/3 kV, NSHXAFÖ halojensiz ve NTMCWOEU 26/45 kV demiryolu kablosu ekranlı yüksek gerilim araç bağlantısı için.

Referans notu: CGAu 2/3,6 kV veya CGAu 3,6/6 kV olarak işaretlenmiş talepler bu sayfada ele alınır; virgüllü ve noktalı ondalık yazımlar aynı ürünü ifade eder.

CGAU Teknik Özellikleri

CGAU 2/3.6 kV ölçü tablosu

CGAU 3.6/6 kV ölçü tablosu

Ağırlıklar, kaynak verilerinde olduğu gibi 100 m başına verilmiştir. kg/km değeri için 10 ile çarpın. Her iki gerilim kademesinde listelenen tüm kesitler sipariş edilebilir.

CGAU Standartları, Onaylar ve Sipariş Belgeleri

Onaylar

Sipariş belge paketi

Gerekli gerilim değerini, kesiti ve miktarı, araç tipini ve döşeme güzergâhını, kanal veya boru iç ölçülerini, hattın sabit mi olduğunu yoksa hareketli bir parçaya mı bağlandığını, düşük sıcaklık koşulunu ve varsa projeye özgü yangın, işaretleme veya belgelendirme kapsamını belirtin.
