Cáp kéo rê mỏ lộ thiên 35-CHVU 20/35kV
Cáp kéo rê 35-CHVU 20/35 kV theo DS 074-2004, dùng để cấp nguồn cho các máy khai thác than cỡ lớn trong mỏ lộ thiên.
- Ruột dẫn: đồng mạ thiếc bện sợi mảnh, cấp 5.
- Màn chắn: các lớp bán dẫn ở hai phía của cách điện cao su.
- Ruột dẫn đồng tâm: đồng 25 mm².
- Vỏ ngoài: chloroprene màu đen.
- Dải kích cỡ: 3 × 50, 3 × 70, 3 × 95 mm² cộng 3 × 16 mm² nối đất.
Gửi công suất máy, khoảng cách cấp nguồn, tuyến cáp và dữ liệu tang cuốn để xem xét yêu cầu báo giá.
Cáp kéo rê mỏ lộ thiên 35-CHVU 20/35 kV
35-CHVU là cáp kéo rê 20/35 kV được chế tạo theo DS 074-2004 để cấp nguồn cho các máy khai thác than cỡ lớn trong mỏ lộ thiên. Cáp nằm cao hơn hẳn một bậc điện áp so với dải phân phối điện mỏ thông thường: nơi tuyến cấp nguồn 3.6/6 kV đến 12/20 kV kết thúc, đây chính là cáp đưa nguồn tới máy xúc gàu dây, máy xúc gàu thuận hoặc máy đào cỡ lớn tại gương khai thác.
Cấu tạo là thiết kế trung áp có màn chắn với một lớp bán dẫn ở mỗi phía của lớp cách điện cao su, một vỏ trong bán dẫn và một ruột dẫn đồng đồng tâm 25 mm² đặt trước lớp băng dệt và vỏ ngoài chloroprene. Ruột dẫn đồng tâm đó là đường về của nối đất và màn chắn cho toàn bộ cáp, và định mức của nó phải được kiểm tra theo dòng sự cố chạm đất của hệ thống, chứ không được suy ra từ tiết diện pha.
- Điện áp danh định: 20/35 kV; điện áp thử nghiệm 53 kV.
- Tiết diện: 3 × 50, 3 × 70 và 3 × 95 mm², mỗi loại có 3 × 16 mm² nối đất và một ruột dẫn đồng tâm 25 mm².
- Nhiệt độ ngắn mạch: +250 °C; nhiệt độ vận hành ruột dẫn +90 °C.
- Chế độ làm việc: chuyển động kéo rê, chịu va đập, áp lực, mài mòn và thời tiết.
Với phân phối điện mỏ trung áp dưới dải này, xem Cáp phân phối điện mỏ (N)TSCGEWÖU, và với chế độ cuốn tang liên tục, xem cáp cuốn tang R-(N)TSCGEWÖU.
Cấu tạo cáp 35-CHVU
Cấu tạo trung áp có màn chắn chín lớp theo DS 074-2004. Ruột dẫn đồng đồng tâm ở vị trí 7 cố định là 25 mm² cho cả ba cỡ.
| STT | Lớp | Cấu tạo |
|---|---|---|
| 1 | Ruột dẫn | Đồng mạ thiếc bện sợi mảnh, cấp 5 |
| 2 | Màn chắn ruột dẫn | Lớp bán dẫn |
| 3 | Cách điện | Cách điện cao su, màu tự nhiên |
| 4 | Màn chắn cách điện | Lớp bán dẫn |
| 5 | Băng quấn | Băng dệt bán dẫn |
| 6 | Vỏ trong | Vỏ trong bán dẫn |
| 7 | Ruột dẫn đồng tâm | Ruột dẫn đồng đồng tâm, 25 mm² |
| 8 | Băng quấn | Băng dệt |
| 9 | Vỏ ngoài | Vỏ ngoài chloroprene, màu đen |
Hình dạng ruột dẫn là RF. Trong bảng kích cỡ, ký hiệu viết tắt konc. chỉ ruột dẫn đồng tâm, nên 3 × 50 + 3 × 16 + 25 konc. nghĩa là ba lõi pha 50 mm², ba lõi nối đất 16 mm² và ruột dẫn đồng tâm 25 mm².
Ứng dụng 35-CHVU
35-CHVU là cáp mềm kéo rê dùng để cấp nguồn cho các máy khai thác than cỡ lớn sử dụng trong mỏ lộ thiên. Cáp có khả năng chịu va đập, áp lực, mài mòn và thời tiết đủ cho điều kiện làm việc trên mặt đất.

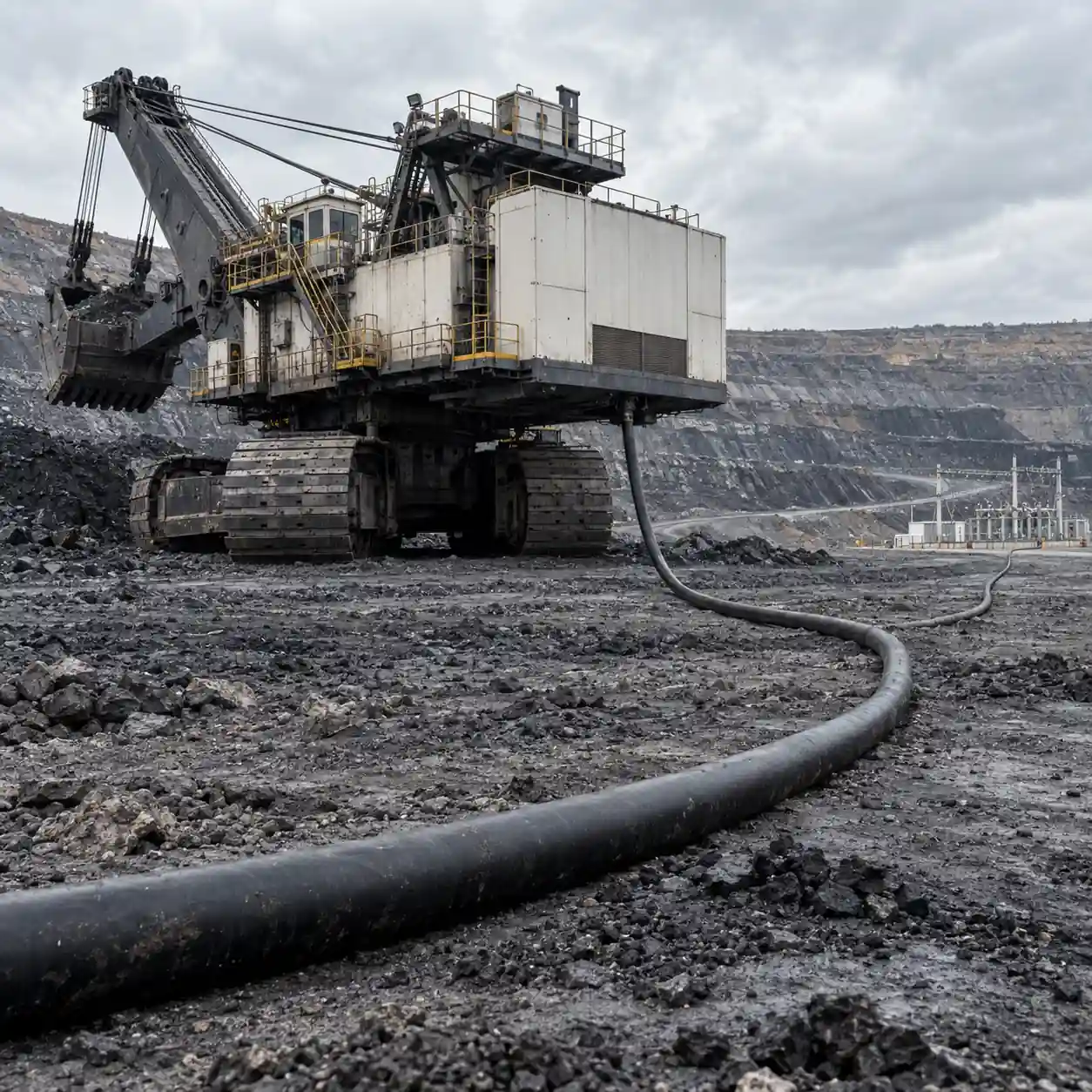

- Cấp nguồn 20/35 kV cho máy xúc gàu dây, máy xúc gàu thuận và máy đào cỡ lớn tại gương khai thác.
- Các tuyến kéo rê dọc theo tầng khai thác, nơi cáp bị kéo lê và được đặt lại vị trí khi máy tiến lên.
- Các lắp đặt trên mặt đất chịu tác động của thời tiết, mài mòn, áp lực và va đập.
- Các tuyến cấp nguồn mà ở đó khoảng cách cấp nguồn và sụt áp khiến 20/35 kV là điện áp hệ thống đúng thay vì một cấp phân phối điện mỏ thấp hơn.
Giới hạn ứng dụng
Đây là cấu tạo kéo rê chứ không phải cáp cuốn tang liên tục tốc độ cao. Khi máy sử dụng tang cuốn, hình học tang, số lớp cuốn, tốc độ và lực kéo sẽ chi phối việc lựa chọn. Bán kính uốn nêu trong bảng là giá trị tối thiểu cho tuyến cáp đã lắp đặt.
Tài liệu tham chiếu cáp cấp nguồn mỏ liên quan
So sánh Cáp phân phối điện mỏ (N)TSCGEWÖU cho phân phối bán cố định 3.6/6 kV đến 12/20 kV, R-(N)TSCGEWÖU cho chế độ cuốn tang và (N)TSCGEWOEU cho cuốn tang cần trục liên tục.
Thông số 35-CHVU
| Điện áp định mức U₀/U | 20/35 kV |
|---|---|
| Tiêu chuẩn sản xuất | DS 074-2004 |
| Điện áp thử | 53 kV |
| Nhiệt độ ngắn mạch tối đa | +250 °C |
| Nhiệt độ vận hành ruột dẫn | +90 °C |
| Nhiệt độ rải cáp tối thiểu | -30 °C |
| Nhiệt độ thao tác cáp tối thiểu | -30 °C |
| Nhiệt độ lưu kho tối thiểu | -30 °C |
| Màu cách điện | Màu tự nhiên |
| Màu vỏ | Đen |
| Đóng gói tiêu chuẩn | Tang gỗ hoặc kim loại |
Bảng kích thước và thông số điện 35-CHVU
| Mã và tiết diện | Đường kính ngoài | Khối lượng | Bán kính uốn | Điện trở ruột dẫn | Dòng điện ngắn mạch 1 s | Hằng số thời gian phát nóng | Khả năng mang dòng trong không khí | Điện dung | Điện cảm | Lượng đồng |
|---|---|---|---|---|---|---|---|---|---|---|
| 35-CHVU 3 × 50 + 3 × 16 + 25 konc. | 92 mm | 9920 kg/km | 800 mm | 0.393 Ω/km | 6.4 kA | 331 s | 215 A | 0.180 µF/km | 0.420 mH/km | 2384 kg/km |
| 35-CHVU 3 × 70 + 3 × 16 + 25 konc. | 99 mm | 12022 kg/km | 800 mm | 0.277 Ω/km | 10.0 kA | 701 s | 252 A | 0.207 µF/km | 0.387 mH/km | 3072 kg/km |
| 35-CHVU 3 × 95 + 3 × 16 + 25 konc. | 102 mm | 13660 kg/km | 824 mm | 0.210 Ω/km | 13.6 kA | 912 s | 300 A | 0.235 µF/km | 0.362 mH/km | 3508 kg/km |
Cả ba cỡ đều có thể đặt hàng. Khả năng mang dòng là giá trị trong không khí tự do và phải được giảm định mức theo điều kiện lắp đặt thực tế. Kích thước và khối lượng là các giá trị danh nghĩa.
Tiêu chuẩn, phê duyệt và hồ sơ đặt hàng 35-CHVU
| Tham chiếu | Phạm vi | Xác nhận đơn hàng |
|---|---|---|
| DS 074-2004 | Quy cách sản xuất cho cấu tạo 35-CHVU | Nêu đầy đủ ký hiệu và tiết diện. |
Phê duyệt
| Phê duyệt | Trạng thái |
|---|---|
| Sự phù hợp trong sản xuất, DS 074-2004 | Có theo hồ sơ |
| Gói thử nghiệm điện thường xuyên 20/35 kV, gồm điện áp thử nghiệm 53 kV | Có theo hồ sơ |
| Thử phóng điện cục bộ | Có theo hồ sơ |
Bộ hồ sơ đặt hàng
Nêu rõ máy và công suất định mức của máy, điện áp hệ thống và cách nối đất, khoảng cách cấp nguồn và sụt áp yêu cầu, mặt cắt tuyến cáp, việc cáp được kéo rê hay cuốn tang, dữ liệu tang cuốn nếu có, kiểu đấu nối đầu cáp, chiều dài từng tang yêu cầu và mọi phạm vi kiểm tra hoặc hồ sơ của dự án.
