Cable minero flexible NSHXOEU-O / NSHXOEU-J 0.6/1 kV

NSHXOEU-O / NSHXOEU-J es una página de extracción flexible 0.6/1 kV combinada que cubre las configuraciones O de núcleo único y J de varios núcleos. La hoja de datos VDE suministrada coloca a la familia para la minería subterránea, la construcción de túneles, la minería a cielo abierto, canteras, sitios de construcción y rutas industriales con estrés mecánico medio. Describe conductores de cobre estañado finamente varados a DIN VDE 0295 y IEC 60228, aislamiento 3 3GI3 EPR, identificación básica por color o numeración negra, una vaina interior GM1B para cables multi-core y una vaina exterior de 5GM3 amarilla. La fuente enumera pruebas de núcleo principal de 3 kV, operación de conductor 90 °C, temperatura de cortocircuito 250 °C, servicio fijo de −40 °C a +90 °C, servicio totalmente flexible de −25 °C a +90 °C y una temperatura de agua máxima de 40 °C. Las entradas de O incluyen núcleos individuales de 300 mm² y 400 mm²; Las entradas de J abarcan los arreglos suministrados de tres, cuatro y cinco núcleos. La página combinada evita duplicar los registros O/J mientras mantiene la distinción técnica visible para la compra y revisión de ingeniería. Confirmare si se requiere O o J, junto con condición de agua, clasificación del sitio, tamaño del conductor, ruta, radio de flexión, derrame actual y terminación antes de ordenar.

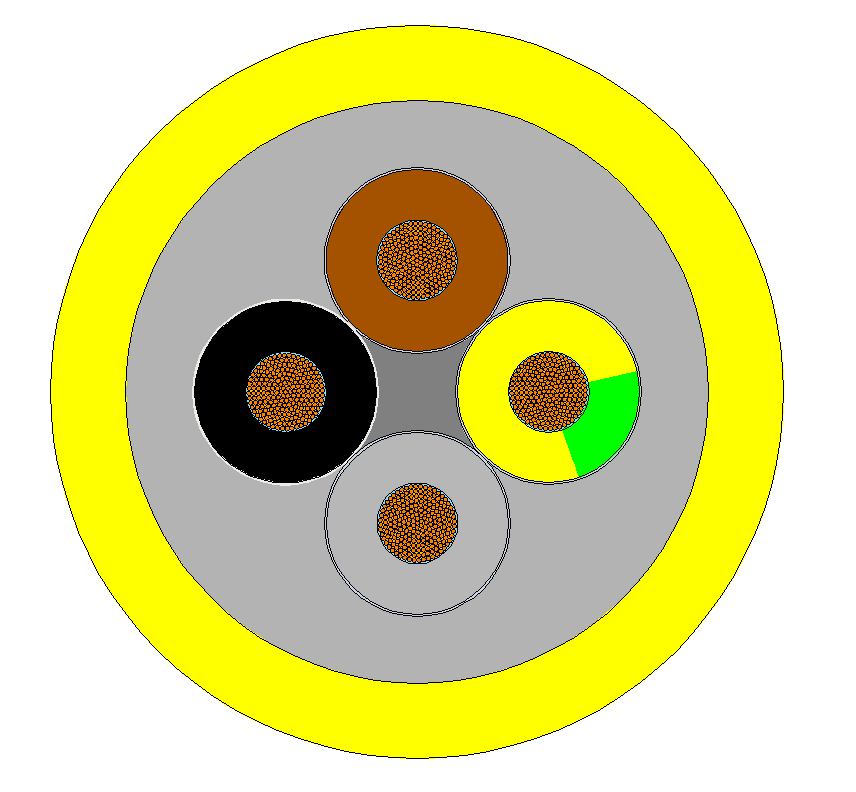

Construcción de NSHXOEU-O y NSHXOEU-J

La familia NSHXOEU suministrada cubre una configuración O de un solo núcleo y configuraciones J de varios núcleos. Ambos usan cobre estañado finamente, aislamiento 3GI3 EPR y una vaina exterior amarilla 5GM3; la fuente especifica una vaina interior de GM1B para la construcción de varios núcleos e identifica el arreglo central por cuenta central.

La distinción O/J cambia el arreglo básico y los datos de orden. No seleccione una entrada O de un solo núcleo donde el equipo requiere el arreglo J protector-conductor multi-core.

Aplicaciones para NSHXOEU-O / NSHXOEU-J

La aplicación suministrada cubre el uso flexible y la instalación fija en la minería subterránea, la construcción de túneles, la minería de radio, canteras, obras de construcción y deberes similares con estrés mecánico medio. Lista de uso interior y exterior, además de uso en zonas de peligro de explosión sujetas a los requisitos del sitio aplicable.

• Senderos subterráneos, túneles, de transmisión abierta, cantera y construcción con estrés mecánico medio
• O configuraciones de núcleo único y configuraciones de núcleo J listadas en los datos suministrados
• Instalaciones interiores y exteriores, con la fuente también enumerar el uso de la zona de peligro de explosión sujeto a reglas del sitio
• Se enumera el servicio permanente de aguas residuales hasta 40 °C; el uso de las aguas subterráneas y las aguas subterráneas es más limitado y debe Confirmararse
• Confirmare el tamaño del conductor, la función central, el modo fijo/flexible, el derrame actual, las condiciones de agua y la terminación antes de la cotización

La fuente proporciona una temperatura máxima de agua pero no hace que cada entorno de agua sea intercambiable. Envíe el líquido real, profundidad/ruta y condiciones de movimiento con el RFQ.

Especificaciones NSHXOEU-O y NSHXOEU-J

La capacidad de carga de corriente nominal es para cables de goma colocados sobre una superficie a temperatura ambiente de 30 °C; aplicar el apéndice técnico aplicable factores de derrame.

NSHXOEU-O / NSHXOEU-J estándares y pruebas

Confirmare la edición estándar necesaria, clasificación del sitio, documentación de servicio de agua y marcación final O/J con la solicitud de cotización.
