Câble de puissance Type P 1C armé et gainé 2 kV

Câble Type P 1C armé et gainé pour puissance marine et offshore 2 kV

Le câble Type P 1C armé et gainé est destiné au service électrique 2,000 V AC sur des navires et des installations fixes ou flottantes, des navires marins, des installations terrestres et des équipements de champs pétroliers. Cette construction Type P à conducteur unique associe une isolation en polyoléfine réticulée par irradiation à une armure tressée métallique et à une gaine extérieure protectrice. Le matériau fourni relie le système d’isolation à la résistance aux huiles, aux boues et fluides de forage, à l’huile hydraulique d’engrenage, à l’eau salée, à l’abrasion, à l’humidité et aux UV.

Choisissez le câble Type P 1C armé et gainé lorsque le schéma de câbles exige un circuit de puissance Type P à un conducteur et que les conditions du tracé requièrent une construction armée et gainée. La température maximale de service de l’isolation indiquée de 125°C est différente de la capacité continue fournie de 110°C ; utilisez la colonne d’ampacité désignée et la condition réelle d’installation plutôt que de choisir uniquement selon la température de l’isolation.

• Convient pour : des tracés de puissance marins, offshore, pétroliers et d’installations avec l’alimentation 2 kV AC indiquée.
• Confirmez avant de commander : section du conducteur, mode d’installation, température ambiante, base d’ampacité, liaison de l’armure, presse-étoupes et documents requis.
• Choisissez une autre construction lorsque : le projet exige une autre classe de tension, un câble multiconducteur ou une construction spéciale pour un service défini.

Examiner gamme de câbles pour le pétrole et le gaz et le solutions de câbles marins et offshore page consacrée aux parcours de sélection associés. Les données détaillées du câble Type P 1C armé et gainé figurent dans les onglets techniques.

Construction du câble Type P 1C armé et gainé

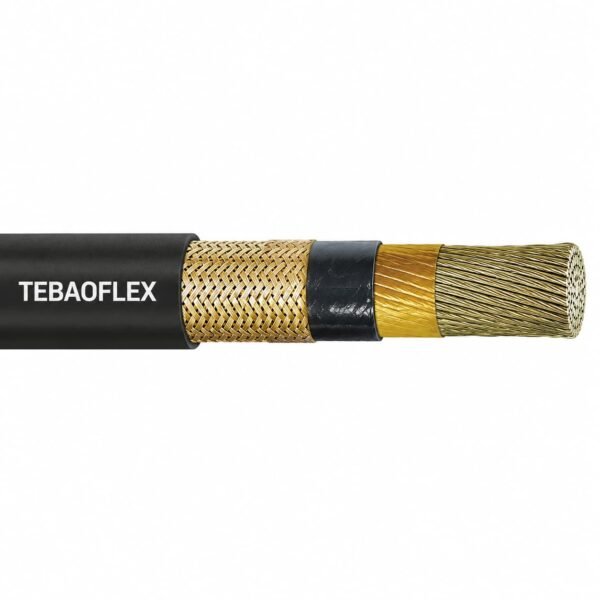

Le câble Type P 1C armé et gainé utilise un conducteur unique isolé, une armure tressée métallique et une gaine extérieure non métallique. L’image du produit fournie montre clairement la tresse et la gaine noire autour du conducteur isolé. La référence fournie de la famille Type P identifie la tresse de bronze comme matériau d’armure standard et la tresse de cuivre étamé comme option ; confirmez le matériau d’armure commandé sur le plan final.

Notes de sélection de la construction

• Le câble Type P 1C armé et gainé ajoute une protection mécanique au tracé Type P à conducteur unique ; il ne remplace pas une autre tension, configuration de conducteurs ou conception d’écran propre au projet.
• Confirmez le matériau de l’armure, les exigences de continuité ou de liaison électrique, le presse-étoupe, la terminaison et le support du tracé avant la mise en production.
• Les informations fournies n’indiquent pas l’épaisseur finale de l’isolation, le rayon de courbure ni la constitution du conducteur pour chaque dimension. Obtenez le plan dimensionnel approuvé correspondant à la dimension commandée du câble Type P 1C armé et gainé.

Applications du câble Type P 1C armé et gainé

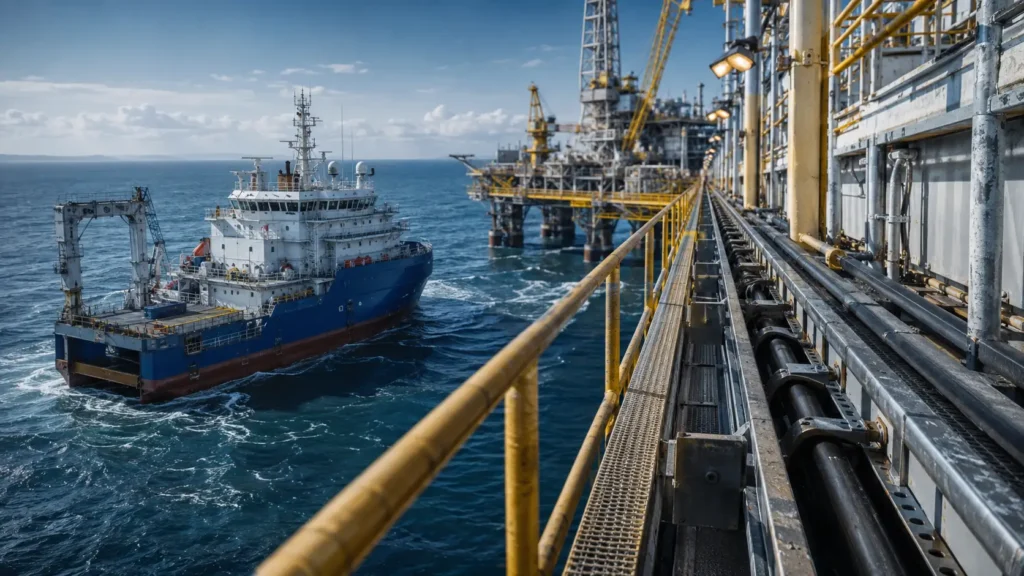

Le câble Type P 1C armé et gainé est spécifié pour un service 2,000 V AC sur des navires, des installations offshore fixes et flottantes, des installations terrestres et des équipements de champs pétroliers. Sa résistance déclarée aux fluides de forage, à l’huile hydraulique d’engrenage, à l’eau salée, à l’abrasion, à l’humidité et aux UV favorise sa sélection pour des tracés exigeants, à condition que l’installation complète soit vérifiée selon la spécification du projet.

Conseils d’installation et de sélection

• Utilisez le câble Type P 1C armé et gainé pour le circuit de puissance à conducteur unique spécifié, et non comme remplacement générique d’un câble multiconducteur, non armé ou moyenne tension.
• Basez l’ampacité du câble Type P 1C armé et gainé sur la condition sélectionnée à l’air libre ou en conduit, avec une ambiance de 45°C et la colonne de température indiquée.
• Confirmez le lieu, le mode de support, la liaison de l’armure, la protection du tracé, la disposition de courbure et le système de terminaison avant la commande.
• Pour les projets marins et offshore, indiquez dans la demande de devis la norme de référence du projet, la documentation de classification et les exigences d’inspection.

Le câble Type P 1C armé et gainé offre aux équipes achats une option distincte lorsqu’un départ de puissance Type P à un conducteur nécessite une protection par armure et gaine plutôt que la construction non armée protégée par le tracé existant.

Spécifications du câble Type P 1C armé et gainé

Dimensions et poids nominaux

Les dimensions du câble Type P 1C armé et gainé sont nominales, soumises aux tolérances normales de fabrication et susceptibles de changer sans préavis. Confirmez la référence exacte du produit et le plan approuvé avant la commande.

Ampacité à 45°C ambiants à l’air libre

• Les valeurs d’ampacité IEC* sont proratisées à partir de sections en millimètres carrés de l’IEC 60092-352 et du DNV-OS-D201, selon les données fournies.
• Appliquez l’ampacité du câble Type P 1C armé et gainé uniquement à la condition d’installation et à la colonne de température sélectionnées.
• N’utilisez pas ces valeurs nominales en remplacement du plan du câble commandé, de l’étude de protection ou de la vérification des terminaisons.

Normes et références du câble Type P 1C armé et gainé

Les informations fournies sur le câble Type P 1C armé et gainé indiquent une capacité continue de 110°C pour UL, CSA et ABS. Les références suivantes sont présentées selon la relation étayée par les données fournies et la référence de la famille Type P ; confirmez l’édition actuelle requise et la documentation propre au modèle avant la commande.

Documentation à préciser dans la demande de devis

• Indiquez dans la commande du câble Type P 1C armé et gainé l’édition de la norme du projet, la classification du navire ou de l’installation offshore, le rapport d’inspection et la documentation d’essai requis.
• Confirmez si des détails de continuité ou de liaison de l’armure sont requis aux terminaisons ; l’armure métallique ne constitue pas automatiquement le chemin complet de mise à la terre de l’équipement.
• Fournissez la documentation requise concernant le feu, les emplacements dangereux, les environnements froids et la résistance des matériaux uniquement lorsqu’elle est spécifiée pour le projet et la construction commandée.
