Fil de câblage PFA 150–250°C, 150–1000 V, styles UL AWM

Fil de câblage PFA pour chauffages, thermocouples et équipements de procédé

Le PFA est le fluoropolymère qui se comporte comme le PTFE et se transforme comme un thermoplastique. Il conserve le plafond de 250 °C et la résistance aux acides, alcalis et solvants, mais est extrudé par fusion; la paroi est uniforme et le dénudage et la coupe sont propres. TEBAOFLEX fabrique neuf styles UL AWM PFA de 150 °C à 250 °C, de 150 V à 1000 V et de 30 AWG à 8 AWG.

Choisissez d’abord selon la paroi, puis vérifiez le placage. Les styles 300 V ont une paroi de 0.33 mm et les styles 600 V de 0.51 mm — sauf une exception utile : le style 10362 tient 600 V à 0.30 mm, plus mince que les styles 300 V. Au-dessus de 200 °C, le conducteur doit être nickelé, quel que soit le numéro de style.

• Convient pour : fils de chauffages et d’éléments électriques, câblage de thermocouples et capteurs, allumeurs de gaz, commandes de fours, équipements de procédés chimiques et semi-conducteurs, dispositifs médicaux.
• Confirmez avant de commander : style UL, tension, taille AWG, toronnage, placage du conducteur, couleur et longueur de bobine.
• Choisissez une autre construction lorsque : le fil doit fléchir continuellement, lorsque le silicone reste plus souple, ou lorsque 200 °C suffisent et que le FEP fait le travail à moindre coût.

Vous comparez d’abord les fluoropolymères ? Le matrice de sélection des fils haute température compare le PFA au PTFE, au FEP et au silicone, et la gamme complète se trouve sous Câbles haute température.

Construction

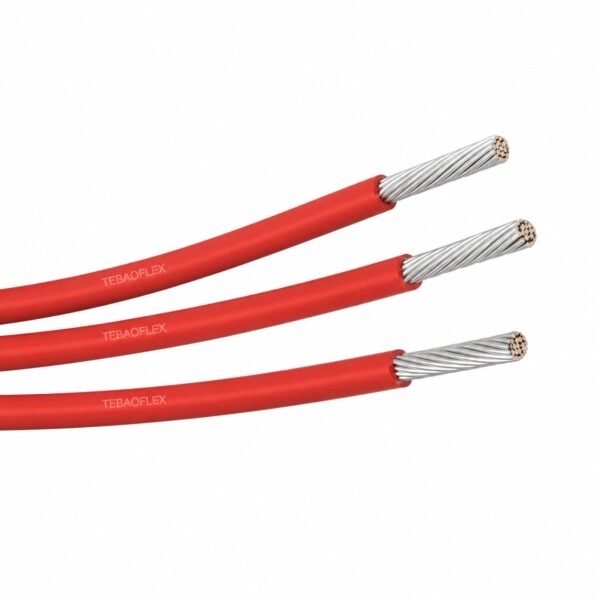

Le fil de câblage PFA est unipolaire et possède deux variables : le placage du cuivre et l’épaisseur du PFA extrudé. Ensemble, elles fixent la température, la tension et le diamètre fini, c’est-à-dire le numéro de style.

1. Conducteur : solid or stranded copper. Bare, tinned, silver-plated or nickel-plated depending on the temperature class. Stranding runs from a single 0.254 mm wire at 30 AWG through 7- and 19-strand constructions to 37 strands at 10 AWG and 133 strands at 8 AWG.
2. Placage du conducteur au-dessus de 200 °C : le cuivre nickelé permet à un style PFA 250 °C de tenir 250 °C. L’étain fond à 232 °C et est exclu; le placage argent couvre les classes 150 °C et 200 °C.
3. Isolation: PFA extrudé. Paroi nominale de 0.25 mm sur le style 150 V, 0.30 mm sur le style mince 600 V, 0.33 mm sur les styles 300 V, 0.51 mm sur les styles standard 600 V et 1000 V, et 0.76 mm à 8 AWG.
4. Couleurs et marquage : gamme complète de couleurs, avec couleurs et rayages personnalisés; impression de surface du style, de la classe et des approbations selon les exigences.

Pourquoi le PFA plutôt que le PTFE

Le PFA et le PTFE partagent un plafond thermique et un profil de résistance chimique; le choix relève donc de la fabrication. Le PTFE est extrudé en pâte puis fritté; le PFA est extrudé par fusion comme un thermoplastique ordinaire. Les conséquences se voient à l’assemblage : paroi PFA plus uniforme, surface plus lisse, dénudage et coupe sans l’accrochage fibreux qui ralentit une ligne de terminaison à grand volume.

L’exception 600 V à paroi mince

Read the wall column in the tables below and one row looks wrong. Style 10362 is rated 600 V at a 0.30 mm nominal wall, while the 300 V styles 1709, 1726 and 1858 use 0.33 mm. It is not a misprint: 10362 is the deliberately slim 600 V construction, and at 20 AWG it comes out at 1.54 mm against 1.96 mm for the standard 600 V style 1727. If a bundle will not fit its duct or a connector shell is full, that 0.4 mm per core is usually where the space comes from.

Épaisseur de paroi selon la classe de tension

Le schéma est simple : 0.25 mm pour 150 V, 0.30 mm pour 600 V à paroi mince, 0.33 mm pour 300 V et 0.51 mm pour 600 V standard et 1000 V. La température ne change pas la paroi; c’est le placage qui change avec la température.

Applications

Le fil PFA se trouve dans les équipements où chaleur et chimie arrivent ensemble. Son terrain naturel est l’appareil chauffé et l’usine de procédé : fils d’éléments près de la source de chaleur, parcours de thermocouple qui ne doivent pas dériver et câblage de commande qui doit résister aux émissions du procédé.

Équipements et service auxquels ce fil est destiné

• Chauffages électriques et éléments chauffants — fils d’éléments et connexions internes dans le champ rayonnant.

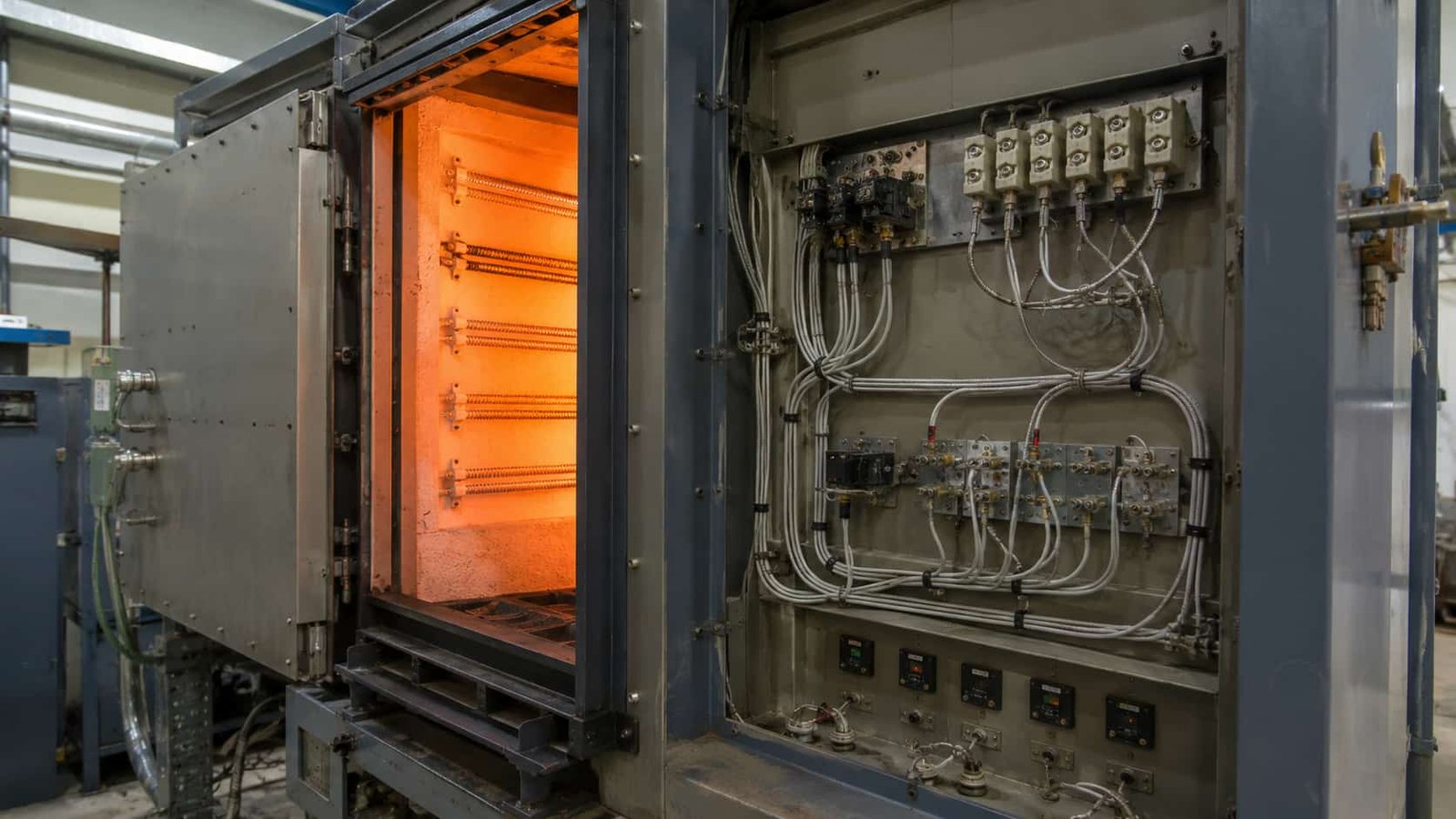

• Commandes de fours, séchoirs et étuves — câblage du panneau vers les contacteurs, borniers céramiques et contrôleurs de température.
• Fils de thermocouples et de capteurs — isolation stable à diélectrique prévisible, importante lorsque le signal est en millivolts.
• Allumeurs à gaz et commandes de brûleurs — conducteurs courts exposés aux cycles thermiques et aux sous-produits de combustion.
• Équipements de procédés chimiques et de semi-conducteurs — acides, alcalis, solvants et vapeurs de procédé qui attaquent les isolations moins performantes.
• Équipements médicaux — cycles de stérilisation, produits de nettoyage et cycles thermiques répétés.
• Instrumentation et équipements analytiques — lorsque le dégazage et la contamination sont des contraintes de conception.
• Câblage interne général d’appareils et d’électronique — partout où la température ambiante dépasse ce que supportent le PVC ou les fils réticulés.

Quand le PFA n’est pas la bonne réponse

• Flexion continue, enroulement ou torsion — le PFA est thermoplastique et prend une forme permanente. Utilisez du silicone Classe 5 ou Classe 6 pour tout fil mobile en service.
• Service ne dépassant jamais 200 °C sans exposition chimique — le FEP fait le même travail à moindre coût. Payer pour une marge PFA inutilisée est inutile.
• Forte abrasion — une paroi mince de fluoropolymère se coupe contre les arêtes d’acier. Protégez le faisceau ou passez à une construction tressée.
• Installation fixe dans le bâtiment ou enfouissement direct — le matériau de câblage d’appareil AWM ne possède pas cette homologation et n’est pas un câble d’installation.
• Rayon de courbure très serré dans un faisceau rigide — le PFA est plus flexible que le PTFE, mais reste un fluoropolymère : laissez-lui de l’espace.

Référencement d’un fil existant

Sur un ancien plan, le fil PFA est souvent désigné par un code fournisseur, un couple température-tension ou simplement « fil Teflon », appellation qui couvre PTFE, FEP et PFA et n’apprend presque rien. Envoyez une photo du marquage imprimé avec le diamètre extérieur total et la taille du conducteur mesurés; nous identifierons le style UL réellement correspondant avant le devis.

Caractéristiques techniques

Neuf styles UL AWM, un matériau. Choisissez la ligne selon la température et la tension, puis lisez le diamètre nominal dans le tableau dimensionnel.

Aperçu des styles de fil de câblage PFA

Dimensions et données électriques

Diamètre extérieur nominal en mm pour chaque style, avec la résistance du conducteur pour la taille. Utilisez ce tableau pour vérifier si le faisceau tient physiquement.

Lisez la ligne 20 AWG : 1.45 mm à 150 V, 1.60 mm à 300 V, 1.54 mm à 600 V à paroi mince, 1.96 mm à 600 V standard et 1.95 mm à 1000 V. Le style 10362 offre 600 V dans moins d’espace que les styles 300 V.

La tolérance de diamètre est généralement de ±0.10 mm jusqu’à 14 AWG et ±0.15 mm au-delà. Les valeurs sont nominales et varient selon les fabricants; utilisez ce tableau comme enveloppe de planification, non comme cote de plan, et confirmez la taille finale avant commande. Les dimensions du 1859 sont fournies sur demande.

Autres propriétés

Normes

Normes, méthodes d’essai et références de conformité applicables au fil de câblage PFA dans ces styles UL AWM.

Ce que le numéro de style règle ou ne règle pas

Un style UL AWM fixe le matériau d’isolation, la température et la tension. Ce n’est pas une homologation de câble d’installation et il n’autorise pas le câblage fixe des bâtiments. Sur le PFA, il n’indique pas non plus le placage du conducteur dont dépend la classe 250 °C; le polymère dure bien plus longtemps que l’étamage, le placage doit donc être spécifié séparément.

Lire un numéro de dossier UL sur le fil d’un autre fabricant

Le fil PFA porte une impression avec un numéro E : le dossier UL de l’entreprise titulaire de l’approbation. Ce dossier appartient au fabricant, pas au style. Pour comparer un échantillon, envoyez le style, la taille et la classe plutôt que le seul numéro, et nous confirmerons ce que nous pouvons fabriquer et sous quelle approbation.

Certification TEBAOFLEX

Jiangsu TEBAOFLEX Special Cable Co., Ltd détient le certificat UL UL-US-2449012-0 et le certificat cUL UL-CA-2437036-0, tous deux datés du 27 décembre 2024 sous le rapport E542560-20241225, ainsi que le certificat VDE 40060055 daté du 28 mars 2025. Ce sont des certifications au niveau de l’entreprise. Envoyez le style UL et la taille exacts à commander; nous confirmerons le périmètre d’approbation applicable avant votre engagement et fournirons la documentation d’essai avec l’expédition.

Documentation fournie avec une commande

• Plan de construction et données dimensionnelles pour le style et la taille convenus
• Enregistrements d’essais de routine du lot de production
• Certificat de conformité faisant référence aux normes convenues
• Bobine et liste de colisage avec détails de marquage

Pour le champ d’une norme précise, consultez directement l’organisme émetteur — par exemple, le Commission électrotechnique internationale ou UL Solutions.
