Кабели H07G-U, H07G-R и H07G-K 450/750 V с изоляцией EVA
H07G-U, H07G-R и H07G-K — одножильные кабели 450/750 V с изоляцией EVA для защищённой стационарной внутренней проводки.
- H07G-U: сплошная медь класса 1
- H07G-R: многопроволочная медь класса 2
- H07G-K: гибкая многопроволочная медь класса 5
- Максимальная рабочая температура: +110°C
Запросите предложение, указав требуемые тип, сечение, цвет и длину.
Кабели H07G-U, H07G-R и H07G-K с изоляцией EVA
TEBAOFLEX H07G-U, H07G-R и H07G-K — одножильные низковольтные силовые кабели 450/750 V для высоких температур, предназначенные для стационарной проводки в защищённых внутренних установках, включая сухие и чистые помещения. Все три типа H07G используют изоляцию из EVA-резины (этиленвинилацетат) с указанной максимальной рабочей температурой +110°C. Выбирайте конструкцию жилы в соответствии с установкой: H07G-U использует сплошную медь класса 1, H07G-R — многопроволочную медь класса 2, а H07G-K — гибкую многопроволочную медь класса 5.
Кабели H07G-U, H07G-R и H07G-K имеют одинаковые указанные напряжение и изоляционную платформу, но не являются взаимозаменяемыми только по сечению жилы. H07G-K предназначен для прокладки, где требуется большая манёвренность; при окончательном выборе необходимо учитывать утверждённый способ проводки, изгиб, оконцевание, защиту, класс жилы и применимые правила монтажа.
- Напряжение: 450/750 V.
- Изоляция: EVA-резина.
- Температура: +110°C — максимальная рабочая температура; +250°C — максимальная температура короткого замыкания жилы; +5°C — минимальная температура монтажа.
- Ссылка на стандарт: EN 50525; огнестойкость по IEC/EN 60332-1-2.
См. промышленный кабельный ассортимент для связанных продуктов. Отправьте требуемый тип H07G-U, H07G-R или H07G-K, сечение, цвет, длину и требования к документации для расчёта предложения.
Конструкция

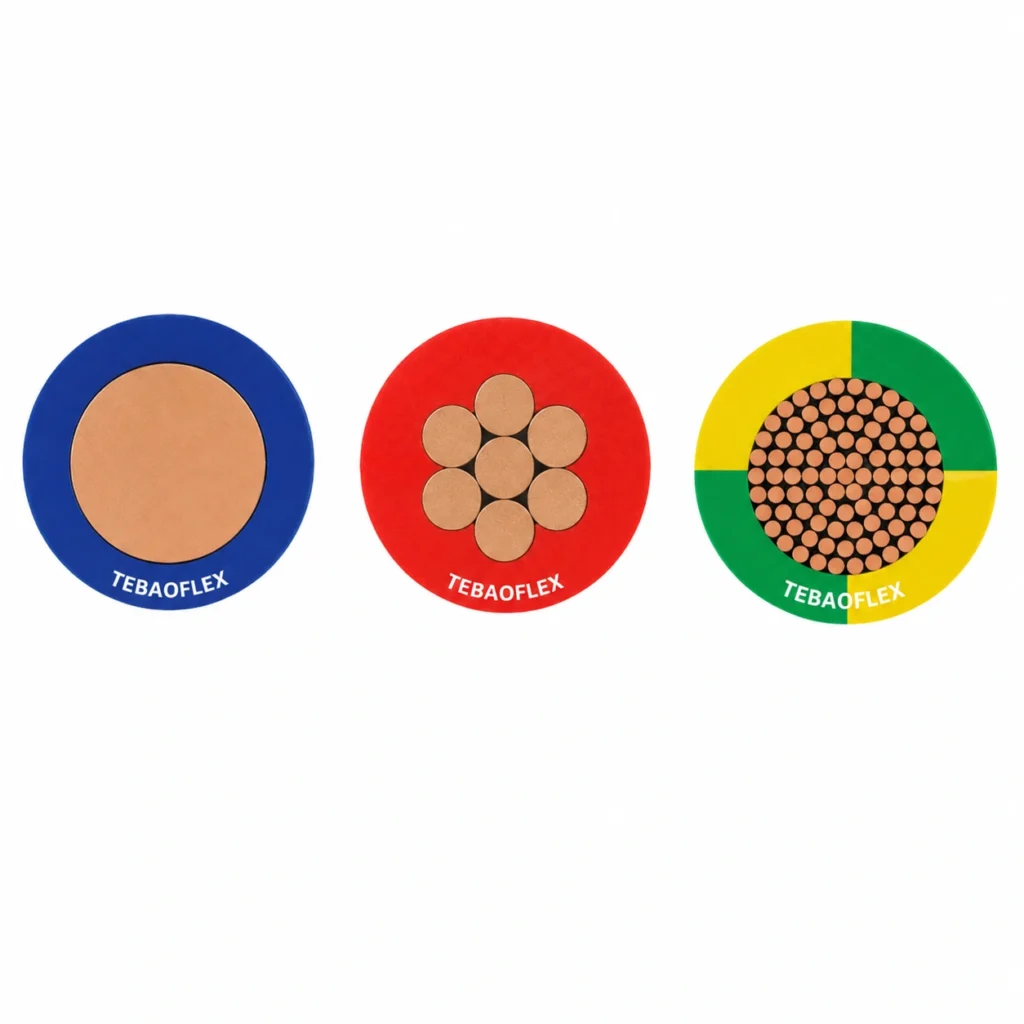

Поставляемое изображение конструкции различает варианты со сплошной, многопроволочной и гибкой жилой на этой объединённой странице H07G-U, H07G-R и H07G-K.
| Тип | Жила | Изоляция | Напряжение |
|---|---|---|---|
| H07G-U | сплошная медь класса 1 | EVA-резина (этиленвинилацетат) | 450/750 В |
| H07G-R | многопроволочная медь класса 2 | ||
| H07G-K | гибкая многопроволочная медь класса 5 |
Применения

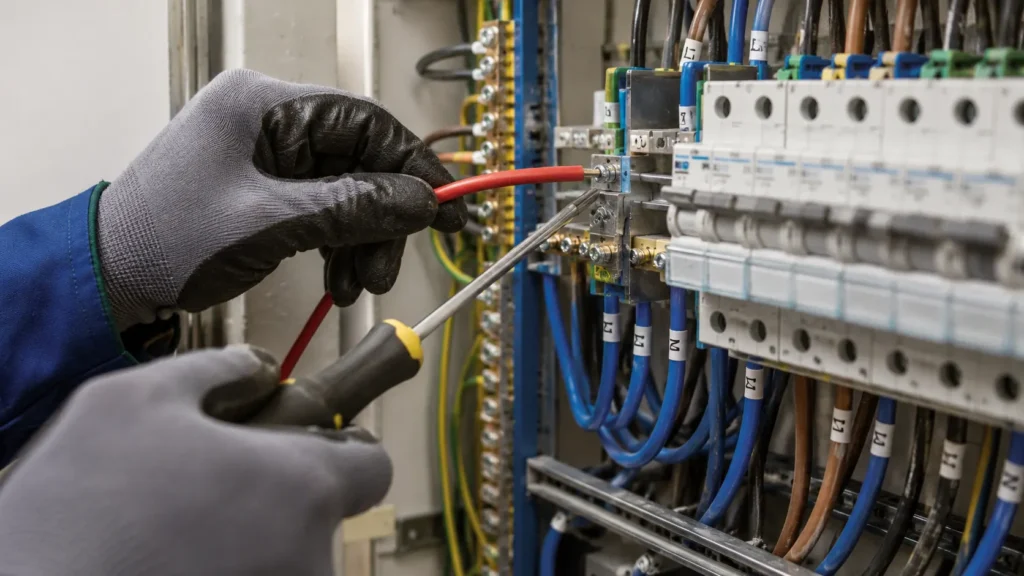

Кабели H07G-U, H07G-R и H07G-K поставляются для стационарной проводки в защищённых внутренних установках и сухих чистых помещениях. Выбирайте H07G-K, если его гибкая конструкция класса 5 облегчает более сложную прокладку; оценивайте каждый маршрут и оконцевание с учётом требований проекта.
- До заказа подтвердите способ монтажа, тип жилы и сечение.
- Используйте поставляемые температурные пределы в полном проекте установки.
- Укажите в запросе H07G-U, H07G-R или H07G-K, цвет изоляции, длину и требуемую документацию.
Спецификации
Номинальные данные H07G-U
| Площадь | Мин. наружный диаметр | Макс. наружный диаметр | Масса |
|---|---|---|---|
| 1,5 мм² | 2,8 мм | 3,5 мм | 25 кг/км |
| 2.5 mm² | 3,4 мм | 4,3 мм | 38 кг/км |
| 4 mm² | 4,0 мм | 5,0 мм | 57 кг/км |
| 6 mm² | 4,5 мм | 5,6 мм | 79 кг/км |
| 10 мм² | 5,7 мм | 7,1 мм | 129 кг/км |
Номинальные данные H07G-R
| Площадь | Мин. наружный диаметр | Макс. наружный диаметр | Масса |
|---|---|---|---|
| 1,5 мм² | 2.9 | 3.7 | 25 |
| 2.5 mm² | 3.5 | 4.4 | 39 |
| 4 mm² | 4.2 | 5.2 | 58 |
| 6 mm² | 4.7 | 5.9 | 81 |
| 10 мм² | 6.0 | 7.4 | 131 |
| 16 мм² | 6.8 | 8.5 | 195 |
| 25 мм² | 8.4 | 10.6 | 301 |
| 35 мм² | 9.4 | 11.8 | 405 |
| 50 мм² | 10.9 | 13.7 | 571 |
| 70 мм² | 12.5 | 15.6 | 778 |
| 95 мм² | 14.5 | 18.1 | 1050 |
| 120 мм² | 15.9 | 19.9 | 1306 |
| 150 мм² | 17.7 | 22.1 | 1629 |
| 185 мм² | 19.7 | 24.6 | 2008 |
| 240 mm² | 22.4 | 28.0 | 2594 |
Номинальные данные H07G-K
| Площадь | Мин. наружный диаметр | Макс. наружный диаметр | Масса |
|---|---|---|---|
| 1,5 мм² | 3.0 | 3.7 | 25 кг/км |
| 2.5 mm² | 3.6 | 4.5 | 39 кг/км |
| 4 mm² | 4.3 | 5.4 | 59 кг/км |
| 6 mm² | 4.8 | 6.0 | 81 кг/км |
| 10 мм² | 6.0 | 7.6 | 132 кг/км |
| 16 мм² | 7.1 | 8.9 | 197 кг/км |
| 25 мм² | 8.8 | 11.0 | 303 кг/км |
| 35 мм² | 10.1 | 12.6 | 410 кг/км |
| 50 мм² | 11.9 | 14.9 | 580 кг/км |
| 70 мм² | 13.6 | 17.0 | 788 кг/км |
| 95 мм² | 15.5 | 19.3 | 1060 кг/км |
| 120 мм² | 17.1 | 21.4 | 1318 кг/км |
| 150 мм² | 19.0 | 23.8 | 1645 кг/км |
| 185 мм² | 21.0 | 26.3 | 2026 кг/км |
| 240 mm² | 23.9 | 29.9 | 2615 кг/км |
Стандарты
| Стандарт изделия | EN 50525 |
|---|---|
| Ссылка на огнестойкость | IEC/EN 60332-1-2 |
| Другое поставляемое заявление | Соответствует CPR |
