Кабель двигателя среднего напряжения для частотного привода — 3GSEGCH / 3GSEGCY
Трёхжильный кабель среднего напряжения для частотного привода с EPR-изоляцией, для стационарного соединения преобразователя с двигателем. Выберите 3GSEGCH с безгалогенной полиолефиновой оболочкой или 3GSEGCY с оболочкой PVC, отдельно учитывая режимы промышленной частоты и преобразователя.
Кабель среднего напряжения для частотного привода соединяет преобразователь частоты с двигателем AC через три силовые жилы с EPR-изоляцией, индивидуальные экраны из медной ленты и общий медный экран. Конструкции 3GSEGCH и 3GSEGCY имеют такую общую схему экранированного питания двигателя, но различаются материалами наружной оболочки и условиями прокладки. Сечения от 35 до 300 mm² собраны в таблицах выбора.
Сначала выберите электрический режим, затем сечение жилы. Номинальное напряжение промышленной частоты составляет 6/10 kV при 50 Hz, а для преобразовательного режима указана отдельная база 3.6/6 kV. Условия преобразователя также задают максимальное напряжение звена, напряжение основной гармоники и предельное пиковое напряжение с учётом гармоник. Эти значения относятся к разным составляющим формы напряжения привода; их следует сопоставить с выходом преобразователя и изоляцией двигателя.
Выбирайте оболочку с учётом трассы. Безгалогенная конструкция 3GSEGCH имеет полиолефиновую оболочку ST8 и предназначена для стационарной прокладки без непосредственного захоронения в грунт и без прокладки в воде. Кабель 3GSEGCY с оболочкой PVC допускает непосредственную прокладку в грунте, но исключает длительную эксплуатацию в воде. Обе конструкции имеют красную наружную поверхность, чёрное внутреннее покрытие и цифровую маркировку изолированных жил.
В запросе укажите форму напряжения преобразователя, напряжение двигателя, сечение, длину кабеля и схему оконцеваний. Совместно проверьте подключение экранов, место для кабельных вводов, тяговое усилие и доступный радиус стационарного изгиба. Приведённые токи относятся к одному кабелю при температуре окружающей среды 40°C; окончательный выбор зависит от трассы и группировки.
Изучите промышленный кабельный ассортимент для выбора соответствующих конфигураций.
Для низковольтных цепей частотно-регулируемого электропривода, требующих симметричного ЭМС-экранирования, сравните следующие конструкции кабелей ЧРП: Моторный кабель 2XSLCYK-J 0.6/1 кВ с изоляцией XLPE для преобразователей частоты (для моторных фидеров 0,6/1 кВ с изоляцией из сшитого полиэтилена XLPE, низкой взаимной емкостью и двойным экраном из медной ленты или оплетки); Симметричный кабель 2YSLCYK-JB 0.6/1 кВ для преобразователей частоты (для симметричных кабелей ЧРП 0,6/1 кВ схемы 3+3 с расщепленными защитными проводниками заземления). Перед заказом проверьте номинальное напряжение привода, импульсную нагрузку dV/dt и переходное сопротивление экрана.
Конструкция

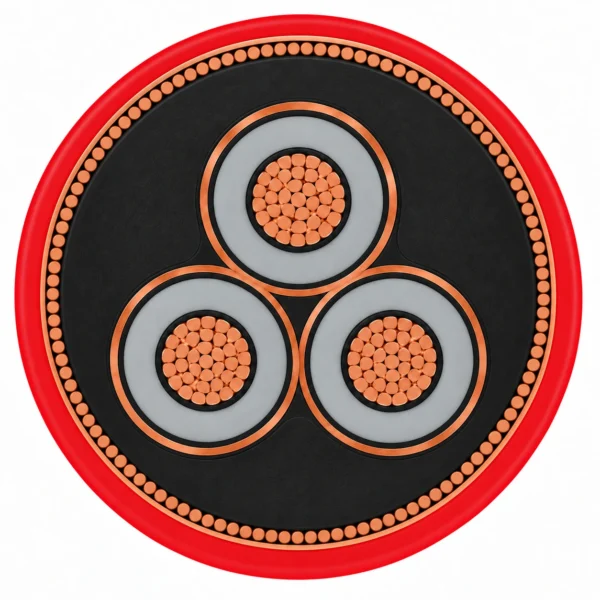

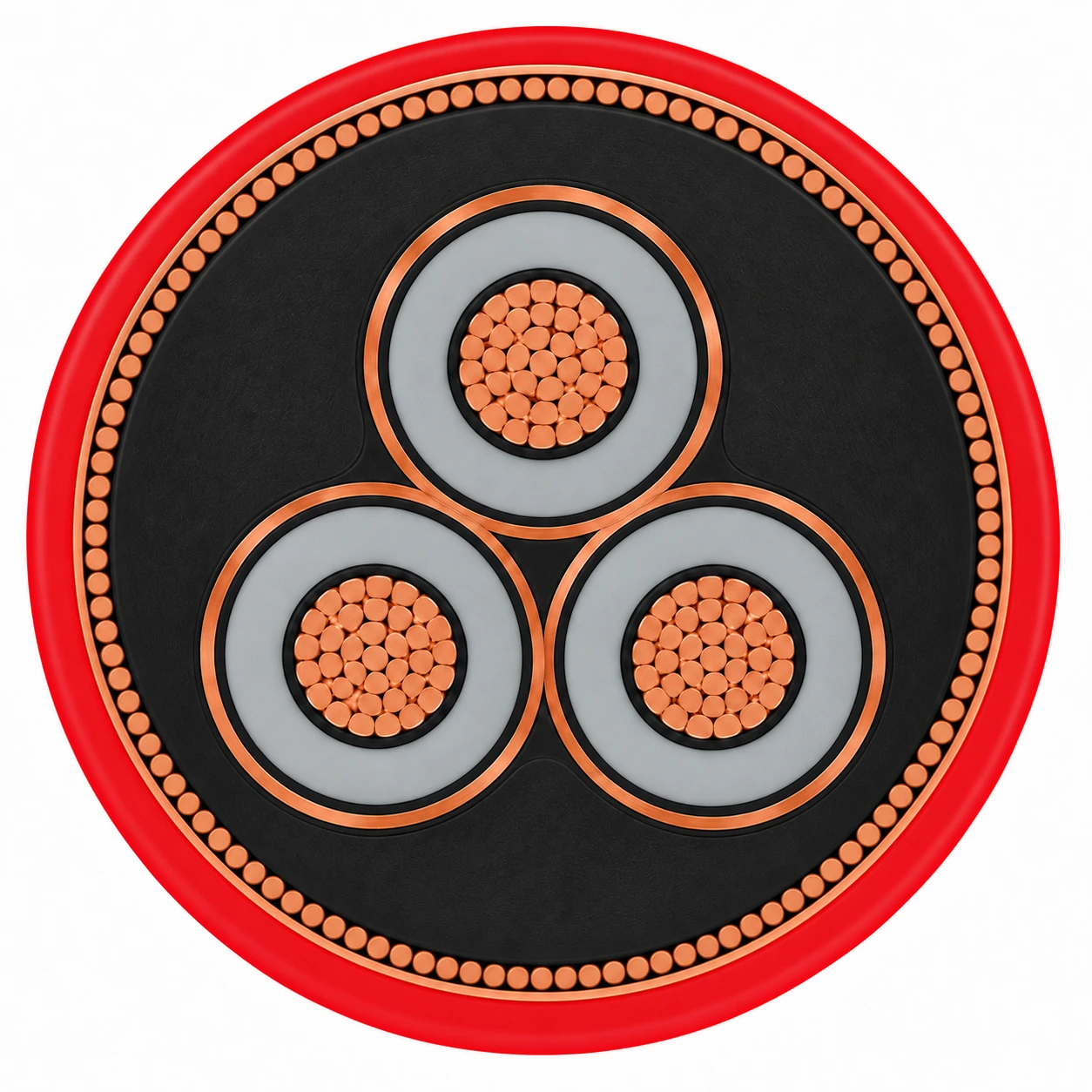

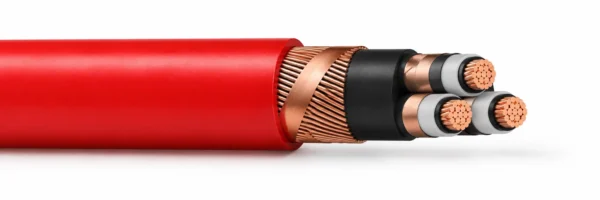

Представительная конструкция 3GSEGCH 3 × 50 mm² имеет три круглые многопроволочные медные жилы, уложенные компактным треугольником. Каждая жила с EPR-изоляцией имеет полупроводящие слои выравнивания поля и экран из медной ленты; собранные жилы покрыты чёрным внутренним покрытием, общим экраном из медных проволок и красной полиолефиновой оболочкой.
| Компонент | Материал и конструкция |
|---|---|
| Фазные токопроводящие жилы | Три круглые многопроволочные медные жилы по IEC 60228 класса 2. Исполнение класса 5 запрашивается отдельно. |
| Экраны проводников и изоляции | Внутренний и наружный слои полупроводящей резиновой смеси вокруг каждого диэлектрика EPR. |
| Изоляция и маркировка изолированных жил | EPR по IEC 60502-2; цифровая маркировка 1-2-3 нанесена на наружный полупроводящий слой. |
| Индивидуальные металлические экраны | Две медные ленты вокруг каждой изолированной жилы. Суммарное сечение всех индивидуальных экранов составляет 16 mm² для фазных жил 35–120 mm² и 25 mm² при сечении более 120 mm². |
| Внутренняя оболочка | Чёрная полиолефиновая смесь по IEC 60502-2. |
| Общий металлический экран | Нелужёные медные проволоки с поперечной спиральной медной лентой. Электрическое сечение экрана составляет приблизительно 0.5 сечения фазной токопроводящей жилы. |
| Наружная оболочка 3GSEGCH | Красная полиолефиновая смесь ST8, не распространяющая горение, с низким дымовыделением и без галогенов. |
| Наружная оболочка 3GSEGCY | Красная смесь PVC ST2; учитывайте отдельные условия прокладки и испытания на распространение горения этой конструкции. |
Применения

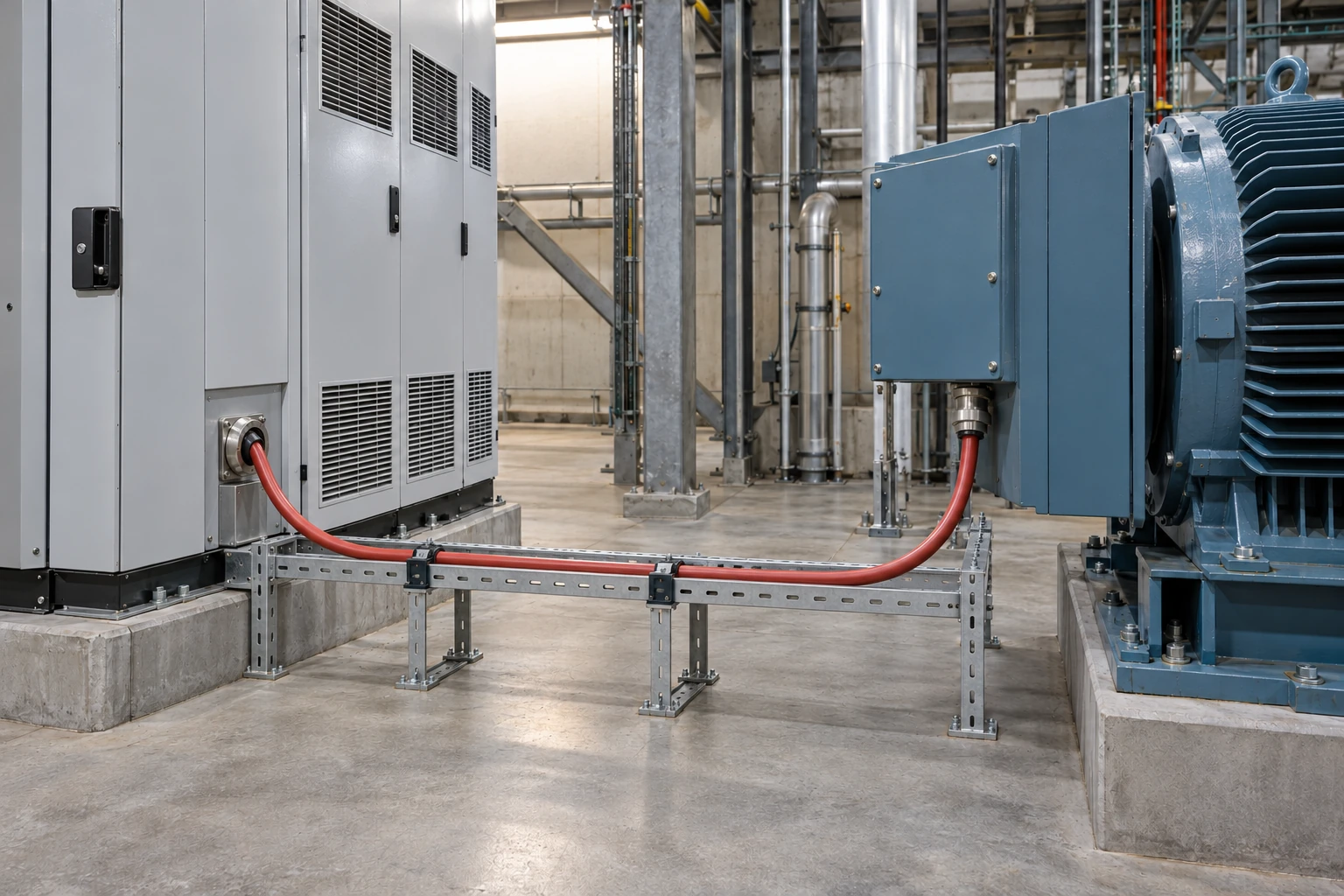

Эти экранированные трёхжильные конструкции предназначены для стационарного силового соединения преобразователя с двигателем среднего напряжения. Согласуйте изоляцию, оконцевание экранов и трассу с системой привода.
- Стационарные соединения между преобразователями частоты среднего напряжения и двигателями AC в промышленных приводах.
- Стационарные внутренние или наружные трассы в сухих, влажных и сырых условиях с учётом выбранной оболочки и способа прокладки.
- Трассы 3GSEGCH с требованиями к малодымной безгалогенной оболочке; непосредственная прокладка в грунте и в воде исключена.
- Трассы 3GSEGCY с требованием к оболочке PVC и непосредственной прокладке в грунте; длительная эксплуатация в воде исключена.
- Оконцевания двигателя и преобразователя, рассчитанные на индивидуальные экраны жил и общий экран из медных проволок.
- Соблюдайте выбранный радиус стационарного изгиба и тяговое усилие; данные для свободного перемещения не задают режим непрерывной намотки или работы в кабельной цепи.
Для изучения инженерных руководств по кабелям ЧРП и тяжелым горнорудным инверторным фидерам обратитесь к следующим материалам: Что такое кабель VFD? Объясняем изоляцию, заземляющие жилы и экран (охватывающим диэлектрические нагрузки в XLPE/EPR, симметричную геометрию заземления и подавление высокочастотных синфазных токов); Шахтный кабель VFD 2000 V — 3 силовые жилы + 3 жилы заземления + жила контроля заземления (для гибких и барабанных горнорудных инверторных приводов 2000 В с тремя симметричными жилами заземления и контрольной жилой). Уточните снижение токовой нагрузки от гармоник, заземление через кабельный ввод и радиус изгиба при монтаже.
Спецификации
| Параметр | Значение |
|---|---|
| Номинальное напряжение, трёхфазное AC 50 Hz | U₀/U = 6/10 kV; максимальное напряжение системы 12 kV. |
| Номинальное напряжение, преобразовательный режим | U₀/U = 3.6/6 kV; максимальное напряжение системы 7.2 kV. |
| Условия формы напряжения преобразователя | Максимальное напряжение звена 6.8 kV; напряжение основной гармоники 4.16 kV; максимальное пиковое напряжение 15 kV с учётом гармоник. |
| Диапазон сечений фазных жил | 3 × 35 до 3 × 300 mm²; круглые многопроволочные медные жилы, IEC 60228 класс 2. |
| Температурные пределы токопроводящей жилы | Максимальная рабочая температура 90°C; максимальная температура при коротком замыкании 250°C. |
| Температуры прокладки | Минимальная температура окружающей среды при стационарной прокладке −30°C; минимальная температура при укладке −10°C. |
| Максимальная растягивающая нагрузка на жилу | 50 N/mm²; суммарные допустимые тяговые усилия для каждой конфигурации приведены ниже. |
| Выбор оболочки | 3GSEGCH: безгалогенный полиолефин ST8; 3GSEGCY: PVC ST2. |
| Модель и конфигурация токопроводящих жил | Диаметр поверх общего экрана (mm) | Максимальный наружный диаметр (mm) | Мин. радиус изгиба при стационарной прокладке (mm) | Прибл. масса (кг/км) | Макс. тяговое усилие (N) | Справочный ток при температуре окружающей среды 40°C (A) |
|---|---|---|---|---|---|---|
| 3GSEGCH 3 × 35 mm² | 41 | 45.5 | 364 | 3500 | 5250 | 154 |
| 3GSEGCH 3 × 50 mm² | 43.5 | 48 | 384 | 4200 | 7500 | 185 |
| 3GSEGCH 3 × 70 mm² | 47.5 | 52.5 | 420 | 5200 | 10500 | 230 |
| 3GSEGCH 3 × 95 mm² | 51.5 | 56.5 | 452 | 6400 | 14250 | 279 |
| 3GSEGCH 3 × 120 mm² | 54.5 | 60 | 480 | 7600 | 18000 | 321 |
| 3GSEGCH 3 × 150 mm² | 58 | 64 | 512 | 8700 | 22500 | 364 |
| 3GSEGCH 3 × 185 mm² | 62.5 | 68 | 544 | 10500 | 27750 | 417 |
| 3GSEGCH 3 × 240 mm² | 67.5 | 73.5 | 588 | 13000 | 36000 | 491 |
| 3GSEGCH 3 × 300 mm² | 72.7 | 78.1 | 594 | 15400 | 45000 | 569 |
| Модель и конфигурация токопроводящих жил | Диаметр поверх общего экрана (mm) | Максимальный наружный диаметр (mm) | Мин. радиус изгиба при стационарной прокладке (mm) | Справочный радиус изгиба при свободном перемещении (mm) | Прибл. масса (кг/км) | Макс. тяговое усилие (N) | Справочный ток при температуре окружающей среды 40°C (A) | Справочный ток короткого замыкания жилы (kA) |
|---|---|---|---|---|---|---|---|---|
| 3GSEGCY 3 × 35 mm² | 41 | 45.5 | 364 | 683 | 3500 | 5250 | 154 | 5.57 |
| 3GSEGCY 3 × 50 mm² | 43.5 | 48 | 384 | 720 | 4200 | 7500 | 185 | 7.95 |
| 3GSEGCY 3 × 70 mm² | 47.5 | 52.5 | 420 | 788 | 5200 | 10500 | 230 | 11.13 |
| 3GSEGCY 3 × 95 mm² | 51.5 | 56.5 | 452 | По запросу | 6400 | 14250 | 279 | 15.11 |
| 3GSEGCY 3 × 120 mm² | 54.5 | 60 | 480 | 900 | 7600 | 18000 | 321 | 19.08 |
| 3GSEGCY 3 × 150 mm² | 58 | 64 | 512 | 960 | 8700 | 22500 | 364 | 23.85 |
| 3GSEGCY 3 × 185 mm² | 62.5 | 68 | 544 | 1020 | 10500 | 27750 | 417 | 29.42 |
| 3GSEGCY 3 × 240 mm² | 67.5 | 73.5 | 588 | 1103 | 13000 | 36000 | 491 | 38.16 |
| 3GSEGCY 3 × 300 mm² | 72.7 | 78.1 | 594 | 1172 | 15400 | 45000 | 569 | 47.7 |
| Условие эксплуатации | U₀/U или напряжение основной гармоники | Максимальное напряжение системы или звена | Пиковое условие |
|---|---|---|---|
| Трёхфазное AC при 50 Hz | 6/10 кВ | Максимальное напряжение системы 12 kV | Согласовать с проектом системы промышленной частоты |
| Работа с преобразователем частоты | 3.6/6 кВ | Максимальное напряжение системы 7.2 kV | Согласовать с формой выходного напряжения преобразователя |
| Работа преобразователя с учётом гармоник | Напряжение основной гармоники 4.16 kV | Максимальное напряжение звена 6.8 kV | Максимальное пиковое напряжение 15 kV |
| Модель | Наружная оболочка | Непосредственная прокладка в грунте | Прокладка в воде | Ссылки на испытания горения и дымовыделения |
|---|---|---|---|---|
| 3GSEGCH | Красный полиолефин ST8 | Исключено | Исключено | IEC 60332-1-2; IEC 60332-3-22; IEC 61034; IEC 60754-2 |
| 3GSEGCY | Красный PVC ST2 | Допускается | Длительная эксплуатация исключена | IEC 60332-1-2 |
Токи приведены для одного кабеля, соприкасающегося с опорными поверхностями, при температуре окружающей среды 40°C. В окончательном расчёте учитывайте способ прокладки, группировку и тепловые условия.
Справочные токи 3GSEGCH приведены по VDE 0298 части 4. При непосредственной прокладке 3GSEGCY в грунте определяйте допустимый ток по условиям грунтовой прокладки и DIN VDE 0276-620 6C.
Токи короткого замыкания 3GSEGCY относятся к указанным сечениям жил. Согласуйте защиту и время отключения повреждения с тепловым пределом жилы.
Напряжения промышленной частоты, основной гармоники преобразователя, звена и пиковое напряжение являются отдельными условиями выбора. В запросе укажите полную форму напряжения привода и требования к оконцеваниям.
Размеры, радиусы изгиба, массы и тяговые усилия относятся к собственной строке модели. Перед их применением выберите оболочку и трассу.
Стандарты
| Стандарт или спецификация | Применение |
|---|---|
| IEC 60502-2 | Ссылка на конструкцию кабеля среднего напряжения с EPR-изоляцией для обоих исполнений. |
| IEC 60228 класс 2 | Круглые многопроволочные медные фазные жилы; исполнение класса 5 запрашивается отдельно. |
| IEC 60502-1, ST8 | Ссылка на полиолефиновую смесь наружной оболочки 3GSEGCH. |
| IEC 60502-2, ST2 | Ссылка на смесь PVC наружной оболочки 3GSEGCY. |
| IEC 60332-1-2 | Ссылка на испытание распространения горения для обеих оболочек. |
| IEC 60332-3-22 / IEC 61034 / IEC 60754-2 | Ссылки 3GSEGCH на испытания горения в пучке, дымовыделения и газов сгорания. |
| DIN EN 55011 / DIN 0875 часть 11 | Ссылка на требования EMC классов A1 и B1; согласуйте подключение экранов с монтажом оборудования. |
| VDE 0298 часть 4 / DIN VDE 0276-620 6C | Ссылки на расчёт тока и грунтовой прокладки при соответствующих указанных условиях. |
