Шахтный кабель VFD 2000 V — 3 силовые жилы + 3 жилы заземления + жила контроля заземления

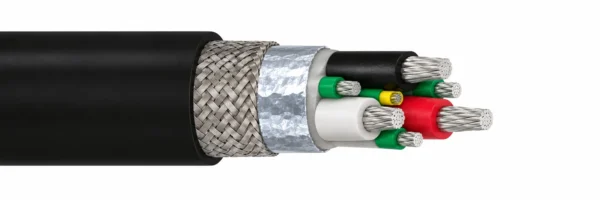

Гибкий шахтный кабель VFD на 2000 V с тремя силовыми жилами в изоляции EPR, тремя жилами заземления в зелёной изоляции и жёлтой жилой контроля заземления. Общий экран из оплётки лужёной меди и алюминиево-полиэфирной фольги расположен под усиленной оболочкой CPE; размеры жил — от 2 AWG до 500 kcmil.

Информация о продукте
Бренд
TEBAOFLEX
Обзор продукта

Шахтный кабель VFD 2000V соединяет частотные преобразователи AC с горными электродвигателями посредством трёх силовых жил, трёх изолированных жил заземления и отдельной цепи контроля заземления. Круглый кабель сочетает изоляцию EPR типа II на 90°C, общий экран из оплётки и фольги и усиленную термореактивную оболочку CPE для наземного и подземного горного оборудования.

Выбирайте расположение жилы контроля заземления по электрической схеме оборудования. Предусмотрен центральный растяжимый проводник контроля заземления 16 AWG; минимальный размер нецентральных проводников — 14 AWG. Три зелёные жилы выполняют функцию защитного заземления, а жёлтая жила обслуживает цепь контроля. Эти функции отделены от общего электромагнитного экрана.

Таблица охватывает девять размеров силовых жил от 2 AWG до 500 kcmil и содержит соответствующие размеры жил заземления, толщину оболочки, наружный диаметр, массу и справочный ток. Допустимые токи приведены для жилы при 90°C и окружающего воздуха при 40°C. Таблицы поправок на температуру воздуха и слои намотки помогают учитывать тепловые условия при выборе кабеля.

Для запроса предложения укажите номинальные характеристики преобразователя и двигателя, размер силовых жил, необходимую длину, расположение контроля заземления и систему укладки кабеля. Приложите форму выходного напряжения преобразователя, трассу и сведения об оконцевании для согласования нагрузки на изоляцию, подключения экрана и пространства для изгибов. При выборе кабельных вводов, опор и защиты учитывайте наружный диаметр и его производственный допуск.

Изучите ассортимент кабелей для горных работ и туннелестроения для выбора соответствующих конфигураций.

Для смежных ЭМС-экранированных шахтных кабелей ЧРП 0,6/1 кВ по стандарту VDE и неэкранированных переносных силовых кабелей Type G-GC на 2000 В сравните: Кабель (N)SSHCOEU 0,6/1 кВ, экранированный шахтный кабель VFD с ЭМС (для тяжелых резиновых гибких шахтных кабелей 0,6/1 кВ по DIN VDE 0250-812 с общим медным ЭМС-экраном); Кабель типа G-GC 2000 В, переносной силовой кабель для горнодобывающей промышленности (для переносных горных кабелей 2000 В по ICEA S-75-381 с тремя заземляющими и контрольной жилой при прямом пуске от сети промышленной частоты). Перед заказом уточните несущую частоту инвертора, симметричную схему «3 заземления + 1 пилот» и сопротивление связи комбинированного медного экрана.

Конструкция

Конструкция

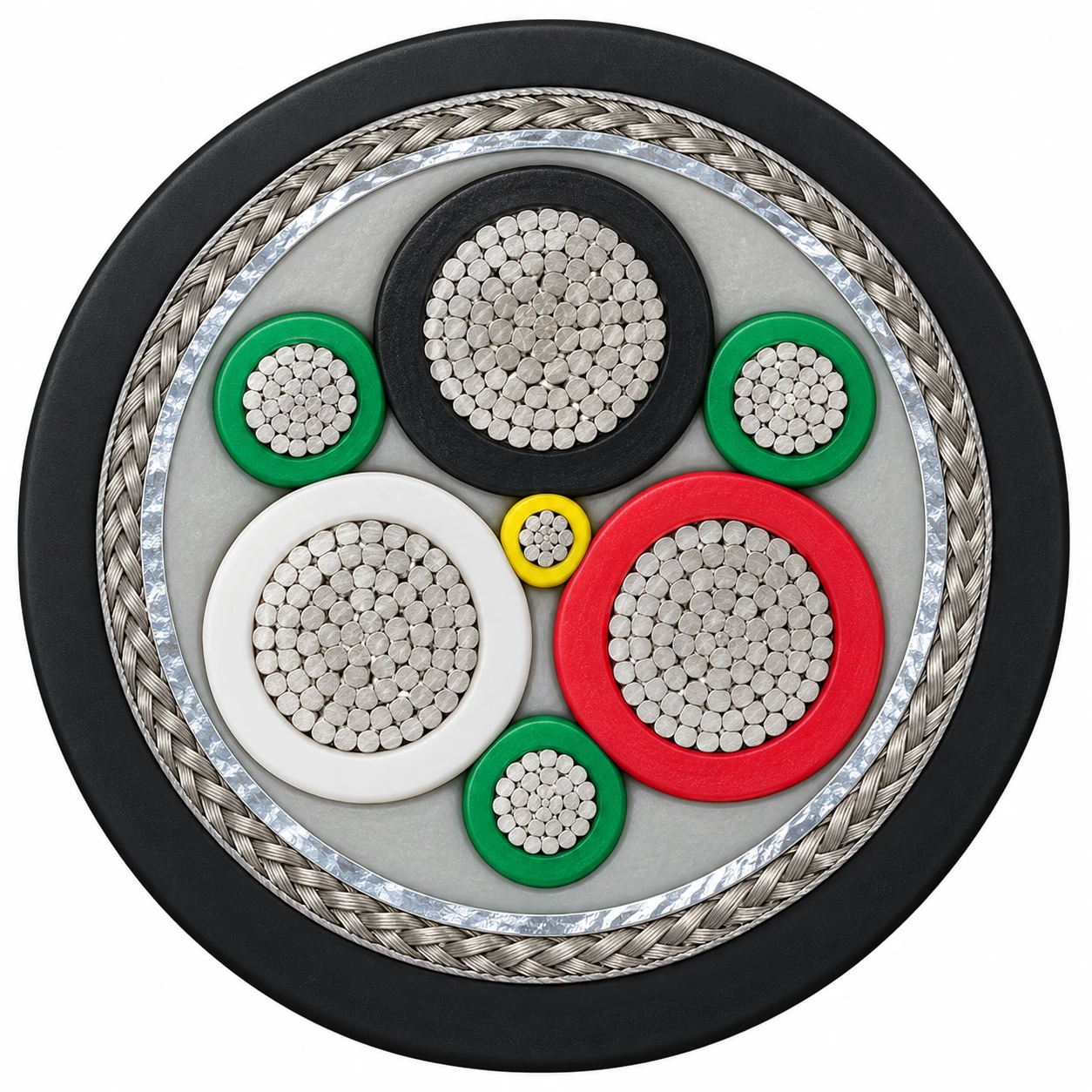

Показанная конструкция 2/0 AWG содержит три одинаковые силовые изолированные жилы в компактном треугольнике, три меньшие жилы заземления 5 AWG в зелёной изоляции во внешних промежутках и одну малую центральную жилу контроля заземления 16 AWG в жёлтой изоляции. Общий экран из алюминиево-полиэфирной фольги и оплётки лужёной меди окружает сборку под усиленной чёрной оболочкой CPE.

Поперечное сечение шахтного кабеля VFD с тремя крупными силовыми жилами в треугольнике, тремя меньшими зелёными жилами заземления и центральной жёлтой жилой контроля заземления внутри общего серебристого экрана
Показанная конструкция кабеля.
Конструкция — Шахтный кабель VFD 2000 V — 3 силовые жилы + 3 жилы заземления + жила контроля заземления
КомпонентМатериал и конструкция
Силовые жилыТри особо гибкие токопроводящие жилы из лужёной меди с канатной скруткой; нормативные ссылки ASTM B172 и ASTM B33. Размеры силовых жил: от 2 AWG до 500 kcmil.
Изоляция силовых жилОзоностойкая изоляция EPDM (EPR) типа II; максимальная температура жилы в длительном режиме — 90°C.
Заземляющие жилыТри гибкие жилы из лужёной меди с канатной скруткой и зелёной изоляцией. Размер каждой жилы указан для соответствующего размера силового проводника.
Жила контроля заземленияГибкая лужёная медь в жёлтой изоляции. Центральный вариант: растяжимый проводник 16 AWG; нецентральные жилы контроля заземления — не менее 14 AWG.
Общий экранОплётка из лужёной меди в сочетании с алюминиево-полиэфирной фольгой обеспечивает общее покрытие экраном 100%.
Наружная оболочкаУсиленная термореактивная оболочка из хлорированного полиэтилена (CPE), вулканизированная в форме, с постоянной маркировкой кабеля.
Идентификация и геометрияКруглая конструкция кабеля; цветовая идентификация фаз задаётся при заказе. Зелёный цвет обозначает жилы заземления, жёлтый — цепь контроля заземления.
Применения

Применения

Применяйте эту экранированную конструкцию на 2000 V для шахтных электроприводов AC, которым нужны три силовые изолированные жилы, три изолированные жилы заземления и цепь контроля заземления.

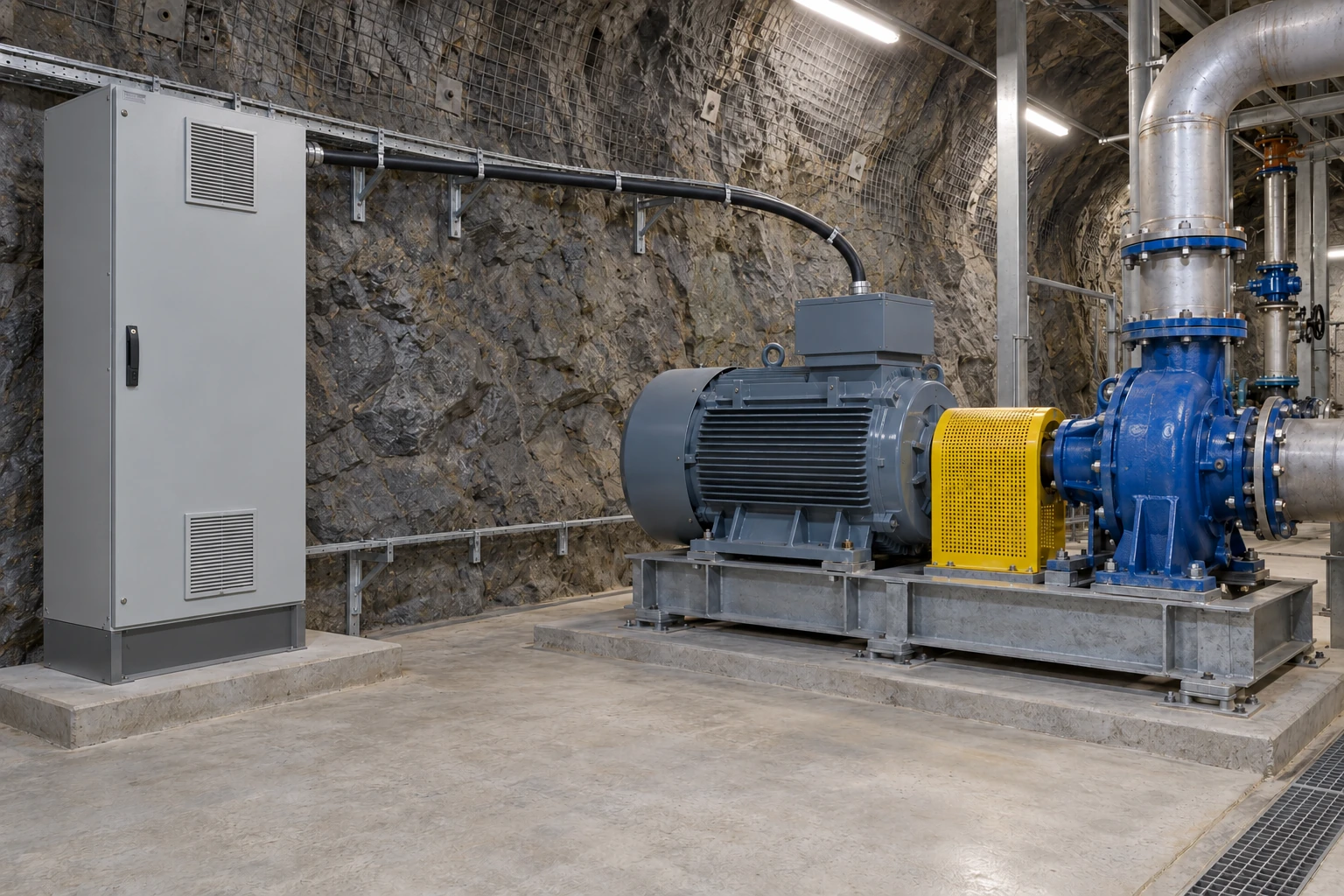

Чёрный шахтный кабель VFD на опорах между закрытым шкафом преобразователя и закрытой клеммной коробкой двигателя на шахтной насосной станции
Иллюстрация применения.
  • Соединения частотных преобразователей с двигателями AC на наземном и подземном горном оборудовании.
  • Мобильные шахтные системы электропитания с опорами, устройствами обращения с кабелем и контролем заземления, предусмотренными для конкретного оборудования.
  • Цепи между преобразователем и двигателем, которым необходим общий электромагнитный экран из оплётки и фольги наряду с отдельными жилами защитного заземления и контроля заземления.
  • Установки шахтных электродвигателей, для которых при выборе тока учитываются температура жилы, температура окружающего воздуха и количество слоёв намотки кабеля.
  • Выбирайте центральное или нецентральное расположение контроля заземления согласно клеммам и цепи контроля оборудования; согласуйте подключение экрана с установкой преобразователя и двигателя.

Для теории отраженных волн ШИМ-инверторов и кабелей питания двигателей с ЧРП среднего напряжения изучите следующие технические разделы: Что такое кабель VFD? Объясняем изоляцию, заземляющие жилы и экран (о том, как симметрично расщепленные заземляющие жилы и низкоимпедансные экраны подавляют подшипниковые токи и пиковые перенапряжения); Кабель двигателя среднего напряжения для частотного привода — 3GSEGCH / 3GSEGCY (для трехжильных экранированных резиновых кабелей 3,6/6–6/10 кВ, питающих средневольтные частотно-регулируемые приводы). Проверьте 360-градусное оконцевание ЭМС-сальниками, сопротивление цепи реле контроля заземления и максимальную длину линии до двигателя.

Спецификации

Спецификации

Технические данные — Шахтный кабель VFD 2000 V — 3 силовые жилы + 3 жилы заземления + жила контроля заземления
ПараметрЗначение
Номинальное напряжение2000 V.
Максимальная длительная температура жилы90°C.
Условия окружающей среды для справочного допустимого токаВоздух 40°C; длительный режим при температуре жилы 90°C.
Конфигурация силовых жилТри силовые изолированные жилы; от 2 AWG до 500 kcmil.
Конфигурация жил заземленияТри жилы заземления в зелёной изоляции; размер выбирается по таблице конфигураций.
Варианты контроля заземленияЦентральный: растяжимый проводник 16 AWG. Нецентральный: не менее 14 AWG. Жёлтая изоляция.
ИзоляцияОзоностойкий EPDM (EPR) типа II.
Общее экранированиеОплётка из лужёной меди и алюминиево-полиэфирная фольга; суммарное покрытие 100%.
Наружная оболочкаУсиленный термореактивный CPE, вулканизированный в форме.
Допуск наружного диаметраПроизводственный допуск ±5%.
Размеры, жилы заземления и справочные токи шахтного кабеля VFD 2000 V
Конфигурация кабеляЗаземляющие жилыНоминальная толщина оболочки (in / mm)Номинальный наружный диаметр (in / mm)Приблизительный вес (фунты/1000 футов)Справочный допустимый ток при температуре воздуха 40°C (A)
Шахтный VFD 2000 V — 3 × 2 AWG + 3 × 8 AWG заземления + GC3 × 8 AWG0.155 / 3.91.43 / 36.31790159
Шахтный VFD 2000 V — 3 × 1 AWG + 3 × 7 AWG заземления + GC3 × 7 AWG0.170 / 4.31.64 / 41.72150184
Шахтный VFD 2000 V — 3 × 1/0 AWG + 3 × 6 AWG заземления + GC3 × 6 AWG0.170 / 4.31.74 / 44.22550211
Шахтный VFD 2000 V — 3 × 2/0 AWG + 3 × 5 AWG заземления + GC3 × 5 AWG0.190 / 4.81.89 / 48.03100243
Шахтный VFD 2000 V — 3 × 3/0 AWG + 3 × 4 AWG заземления + GC3 × 4 AWG0.190 / 4.82.01 / 51.14050279
Шахтный VFD 2000 V — 3 × 4/0 AWG + 3 × 3 AWG заземления + GC3 × 3 AWG0.220 / 5.62.17 / 55.14390321
Шахтный VFD 2000 V — 3 × 250 kcmil + 3 × 3 AWG заземления + GC3 × 3 AWG0.220 / 5.62.40 / 61.05950355
Шахтный VFD 2000 V — 3 × 350 kcmil + 3 × 1 AWG заземления + GC3 × 1 AWG0.235 / 6.02.68 / 68.17840435
Шахтный VFD 2000 V — 3 × 500 kcmil + 3 × 1/0 AWG заземления + GC3 × 1/0 AWG0.265 / 6.73.03 / 77.09730536
Поправочные коэффициенты по температуре воздуха для справочного тока при температуре жилы 90°C
Температура окружающего воздуха (°C)Множитель допустимого тока
101.26
201.18
301.10
401.00
500.90
Поправочные коэффициенты тока по слоям намотки
Количество слоёв намотки кабеляМножитель допустимого тока
10.85
20.65
30.45
40.35

Таблица токов относится к длительному режиму при температуре жилы 90°C и окружающего воздуха 40°C. Учитывайте в проекте соответствующие условия окружающей среды и обращения с кабелем.

Для центрального контроля заземления укажите растяжимый проводник 16 AWG. Для нецентральных жил минимальный размер — 14 AWG; укажите необходимое количество и расположение в запросе.

Для номинальных диаметров действует производственный допуск ±5%. Метрические размеры рядом с дюймовыми значениями являются округлёнными пересчётами.

Масса указана приблизительно в lb/1000 ft. Перед заказом согласуйте размер кабеля, расположение жил заземления и оконцевание.

Уточните устройство барабана, радиус изгиба, условия тяжения и форму напряжения преобразователя для установки оборудования. Коэффициенты по слоям намотки описывают снижение допустимого тока и не задают механическую скорость намотки.
