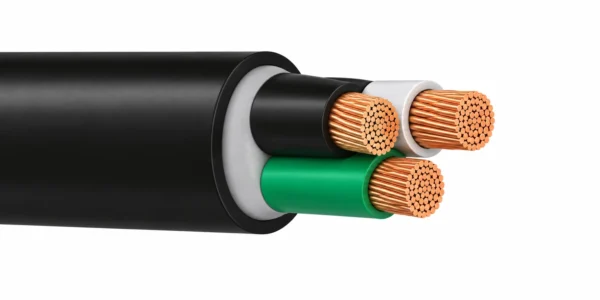

Переносной силовой кабель SEOOW TPE 600 V

SEOOW — гибкий переносной силовой кабель на 600 V с изоляцией из термопластичного эластомера и общей оболочкой TPE. Он питает переносные инструменты, небольшие двигатели, приборы и промышленное оборудование, где необходимы гибкость при обращении и стойкость к маслу, влаге и истиранию.

Токопроводящая жила выполнена из многопроволочной нелужёной меди класса K. Таблица охватывает 18–10 AWG с двумя, тремя, четырьмя и пятью жилами, а также шестижильную конфигурацию 12 AWG. Цвета обозначают функции цепи; в показанных конфигурациях с тремя и более жилами предусмотрена зелёная заземляющая жила.

Выбранная конструкция имеет диапазон температур от -50°C до +105°C. Изоляция и оболочка TPE отличают SEOOW от переносного кабеля SOOW из термореактивной резины. При выборе сравнивайте материалы и условия эксплуатации, особенно при частом перемещении кабеля, воздействии масла или работе на открытом воздухе.

Используйте таблицу номинальных диаметров и массы для проверки места подключения и обращения с кабелем, а при выборе сечения учитывайте указанные условия допустимого тока. Для тяжёлых условий карьеров и шахт выбирайте специальный кабель для высоких механических нагрузок. Укажите размер AWG, число жил, длину, цвет оболочки и условия работы оборудования для предложения TEBAOFLEX под требуемое соединение.

Изучите промышленный кабельный ассортимент для выбора соответствующих конфигураций.

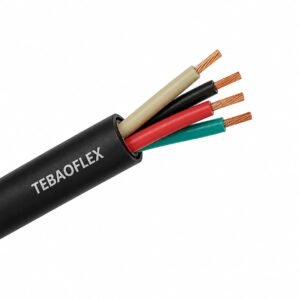

При сравнении переносного шнура из термоэластопласта (TPE) SEOOW 600 В с североамериканскими шнурами из термореактивной резины оцените следующие варианты: Кабель SOOW 600 В для переносного электропитания в тяжелых условиях эксплуатации (термореактивный шнур 600 В с изоляцией EPDM и оболочкой CPE для высоких температур и сильного абразивного износа); Портативный силовой кабель SJOOW Cable 300V (облегченный резиновый шнур EPDM/CPE на 300 В для ручного переносного инструмента и приборов). Согласуйте номинальное напряжение, хладостойкость и материал оболочки с условиями эксплуатации.

Конструкция

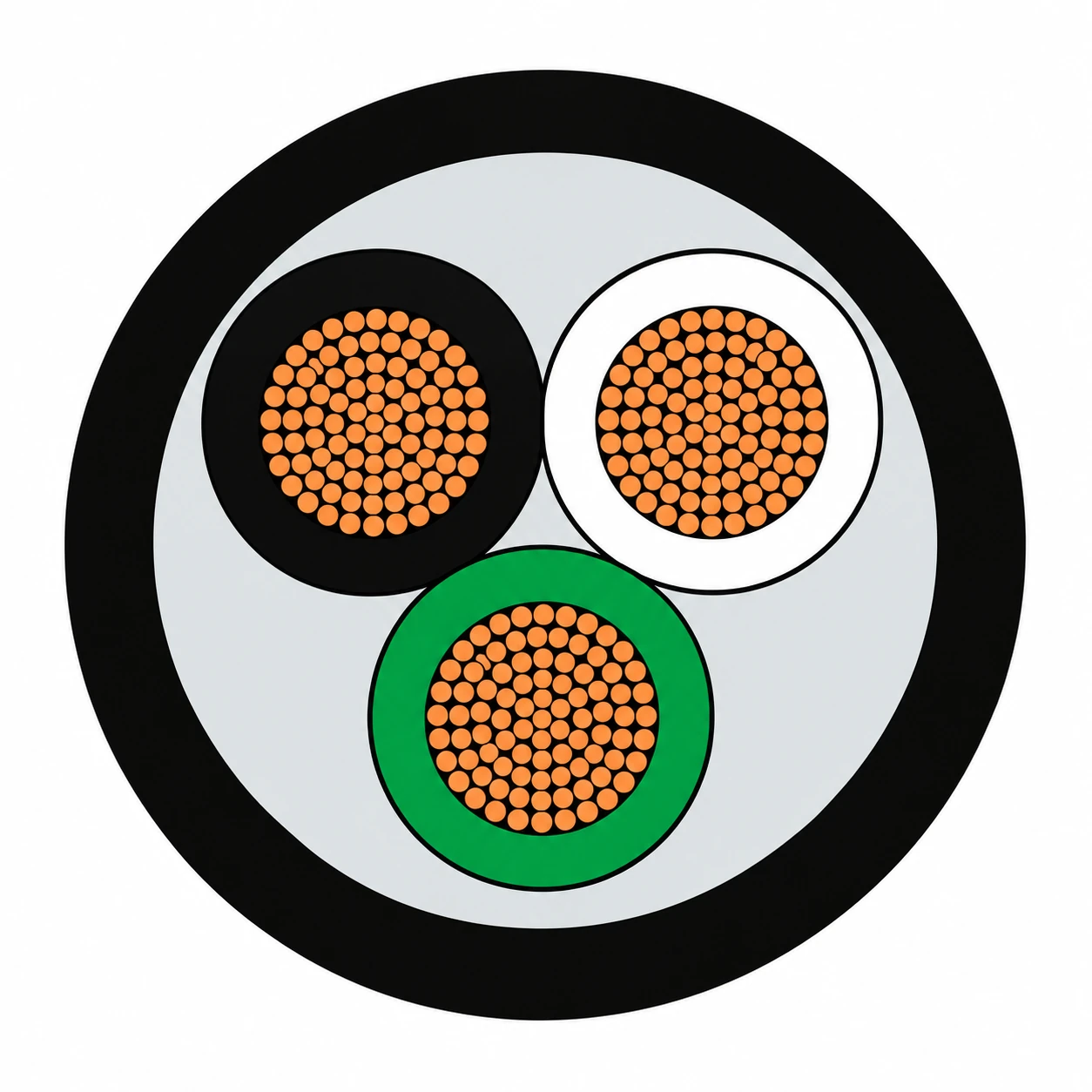

В SEOOW используется TPE как для изоляции жил, так и для внешней оболочки. На рисунке показан типичный трехжильный шнур.

Применения

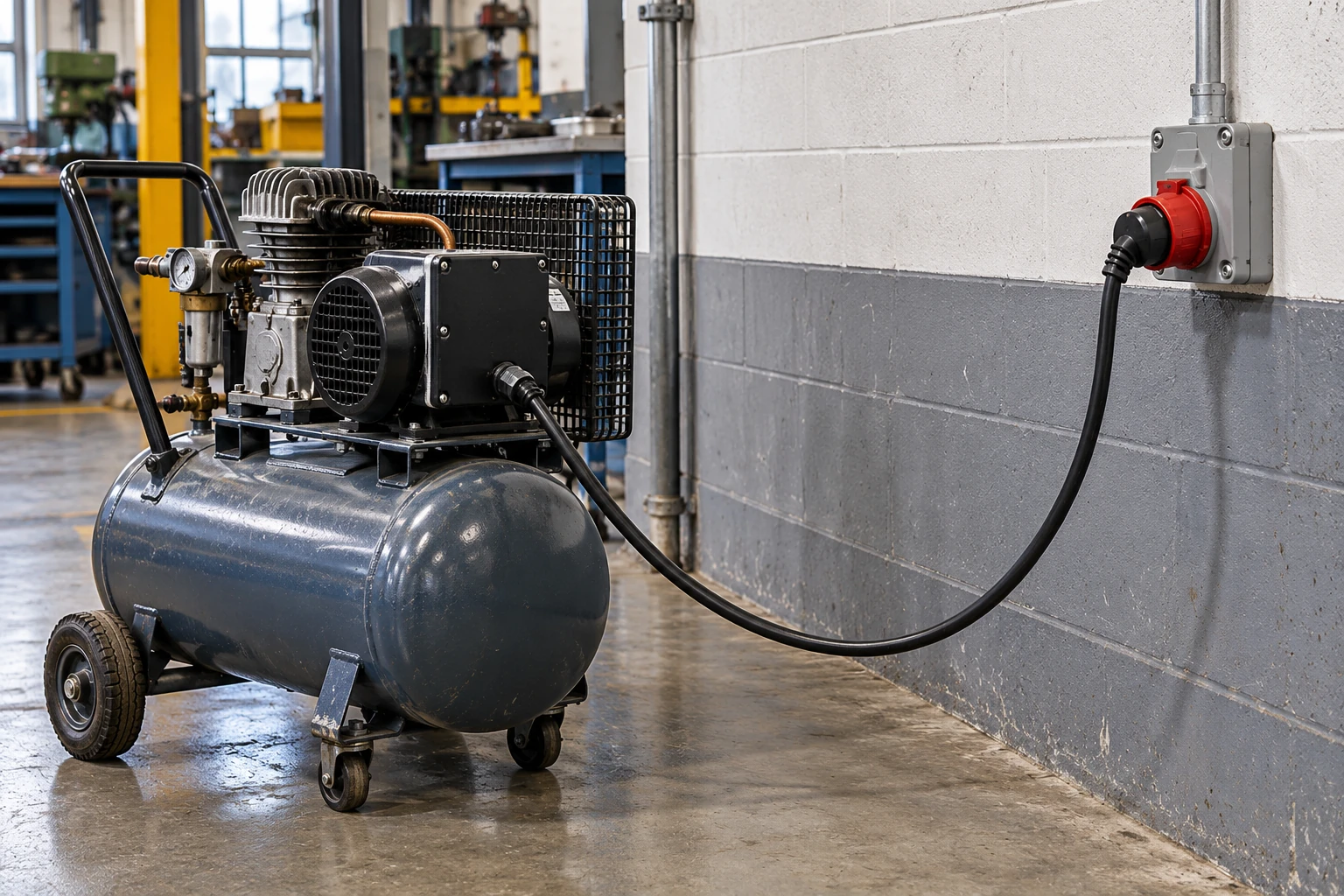

Портативный шнур SEOOW используется для гибких проводов оборудования и временных подключений к электросети в пределах его электрических и экологических характеристик.

• Портативные инструменты, приборы и небольшие моторы.
• Промышленное оборудование и временное электроснабжение внутри или снаружи помещений.
• Провода оборудования, подверженного воздействию масла и влаги.
• Для тяжелых условий эксплуатации в карьерах или горнодобывающей промышленности выбирайте кабель, предназначенный для данной механической среды.

Для расшифровки буквенных кодов переносных шнуров и выбора европейских гармонизированных аналогов шнура SEOOW 600 В изучите следующие материалы: SOOW, SJOOW и SEOOW: что означают буквы в маркировке и какой кабель выбрать (подробное сравнение классов напряжения, компаундов TPE и EPDM/CPE, а также температурных диапазонов); Кабель H05RN-F / H05RR-F 300/500 V (европейский гармонизированный резиновый кабель 300/500 В для экспортного оборудования и легких переносных устройств). Перед спецификацией проверьте соответствие сечений AWG и метрического ряда, а также совместимость разъемов.

Спецификации

Справочные токи приведены для температуры окружающей среды 30°C по таблице NEC 400.5(A) и таблице CEC 12. Заземляющая жила или жила, по которой протекает только ток небаланса других жил, не учитывается как нагруженная током жила.

Размеры, толщина и вес являются номинальными. Вес указан в lb/1000 ft. Укажите AWG, количество проводников, цвет оболочки и длину кабеля для необходимой конфигурации.
