Кабель обратной связи энкодера сервопривода — Экранированные типы PUR
Экранированные кабели обратной связи PUR соединяют энкодеры, резольверы и генераторы импульсов с промышленными сервоконтроллерами. Выбирайте Feedback-CP, Feedback-CP(I) или SL 803 C по схеме сигналов, напряжению и движению.
Кабель обратной связи энкодера передаёт сигналы положения, скорости или резольвера между датчиком двигателя и контроллером. Эти экранированные PUR-конструкции сочетают гибкие медные проводники с сигнальными жилами или витыми парами. Подбирайте Feedback-CP, Feedback-CP(I) или SL 803 C под цепь обратной связи и трассу монтажа.
Feedback-CP имеет полипропиленовую изоляцию, зелёную оболочку PUR и пиковое рабочее напряжение 300 V. Feedback-CP(I) имеет изоляцию TPE, оранжевую оболочку PUR и номинальное напряжение 300/300 V. Оба используют общую оплётку из лужёной меди и подходят для станков и кабельных цепей при средних механических нагрузках. SL 803 C использует полипропилен, серый PUR и экраны по конфигурации для инкрементальной передачи и обратной связи; номинальное напряжение 250 V.
Три таблицы сохраняют каждую схему сигналов, включая разные сечения и экранированные группы. Перед выбором диаметра согласуйте число пар, вспомогательных жил и индивидуальных экранов с цепью оборудования. Подключение экрана и назначение контактов должны соответствовать требованиям привода и датчика обратной связи.
Для предложения TEBAOFLEX укажите конфигурацию, длину, устройство обратной связи, чертёж разъёма или распиновку и способ монтажа. Для движения добавьте радиус изгиба, ход, скорость и требуемое число циклов. Если нужен отдельный кабель питания двигателя той же машины, смотрите связанные силовые сервокабели и кабели управления.
Изучите промышленный кабельный ассортимент для выбора соответствующих конфигураций.
При комплектации экранированных кабелей обратной связи энкодера с оболочкой PUR силовыми или контрольными кабелями сервопривода в динамических буксируемых цепях сравните следующие конструкции: Композитный сервокабель SERVO 55700 / 60700 CY (комбинированный сервокабель, объединяющий силовые жилы питания двигателя и индивидуально экранированные пары тормоза/управления); Кабель управления сервоприводом FD 300/500 В PUR (кабель управления непрерывного изгиба в оболочке PUR на 300/500 В для вспомогательных цепей приводов и датчиков в кабельных цепях). Согласуйте минимальный радиус изгиба, ускорение хода и плотность экрана из луженой меди для всех линий.
Конструкция

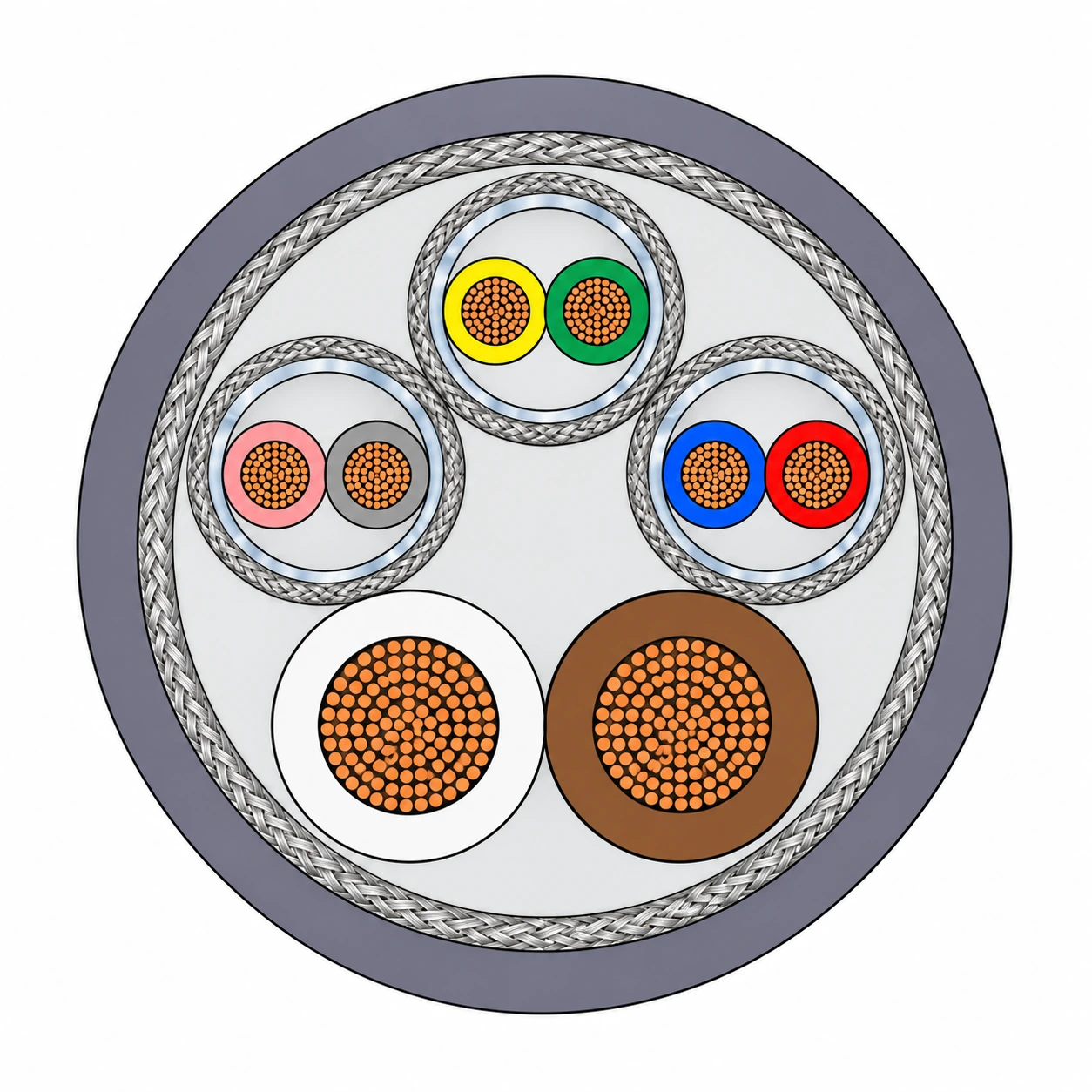

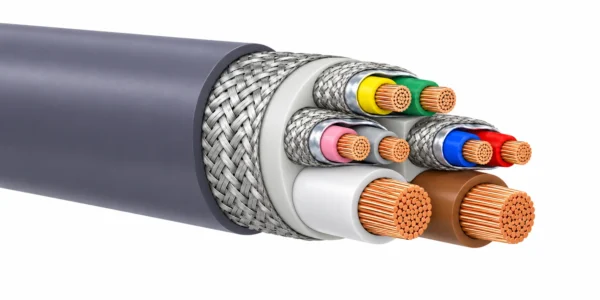

Все три семейства имеют проводники из нелужёной меди и оболочку PUR. Изоляция, группировка жил и локальные экраны зависят от исполнения. Показан SL 803 C 3×(2×0.14C)+2×1: три экранированные сигнальные пары и две более крупные вспомогательные жилы под общей оплёткой.
| Компонент | Материал и конструкция |
|---|---|
| Токопроводящие жилы | Нелужёная медь особо тонкопроволочной скрутки, класс 6 по IEC 60228 / DIN EN 60228. Сечения сигнальных и вспомогательных жил — по выбранной строке таблицы. |
| Feedback-CP — изоляция и оболочка | Изоляция жил из полипропилена (PP); зелёная оболочка PUR, RAL 6018. |
| Feedback-CP(I) — изоляция и оболочка | Изоляция жил из термопластичного эластомера (TPE); оранжевая оболочка PUR, RAL 2003. |
| Feedback-CP / CP(I) — общий экран | Оплётка из лужёной меди с покрытием около 85%. Локальные экранированные группы определяются сигнальной конфигурацией. |
| SL 803 C — изоляция и экранирование | Изоляция жил PP; алюминиевая фольга с полимерным покрытием и экранирующая оплётка в указанных группах, плюс общая оплётка из лужёной меди. |
| SL 803 C — оболочка | Серый полиуретан (PUR), стойкий к маслу, истиранию и UV. |
| Идентификация изолированных жил | Маркировка SL 803 C соответствует DIN 47100. Цвета жил Feedback-CP и CP(I) определяются указанной схемой обратной связи. |
Применения
Выбирайте сигнальную конфигурацию вместе с условиями движения, чтобы обратная связь соответствовала контроллеру, датчику и трассе кабеля.
- Соединения обратной связи энкодеров и резольверов между серводвигателями и контроллерами.

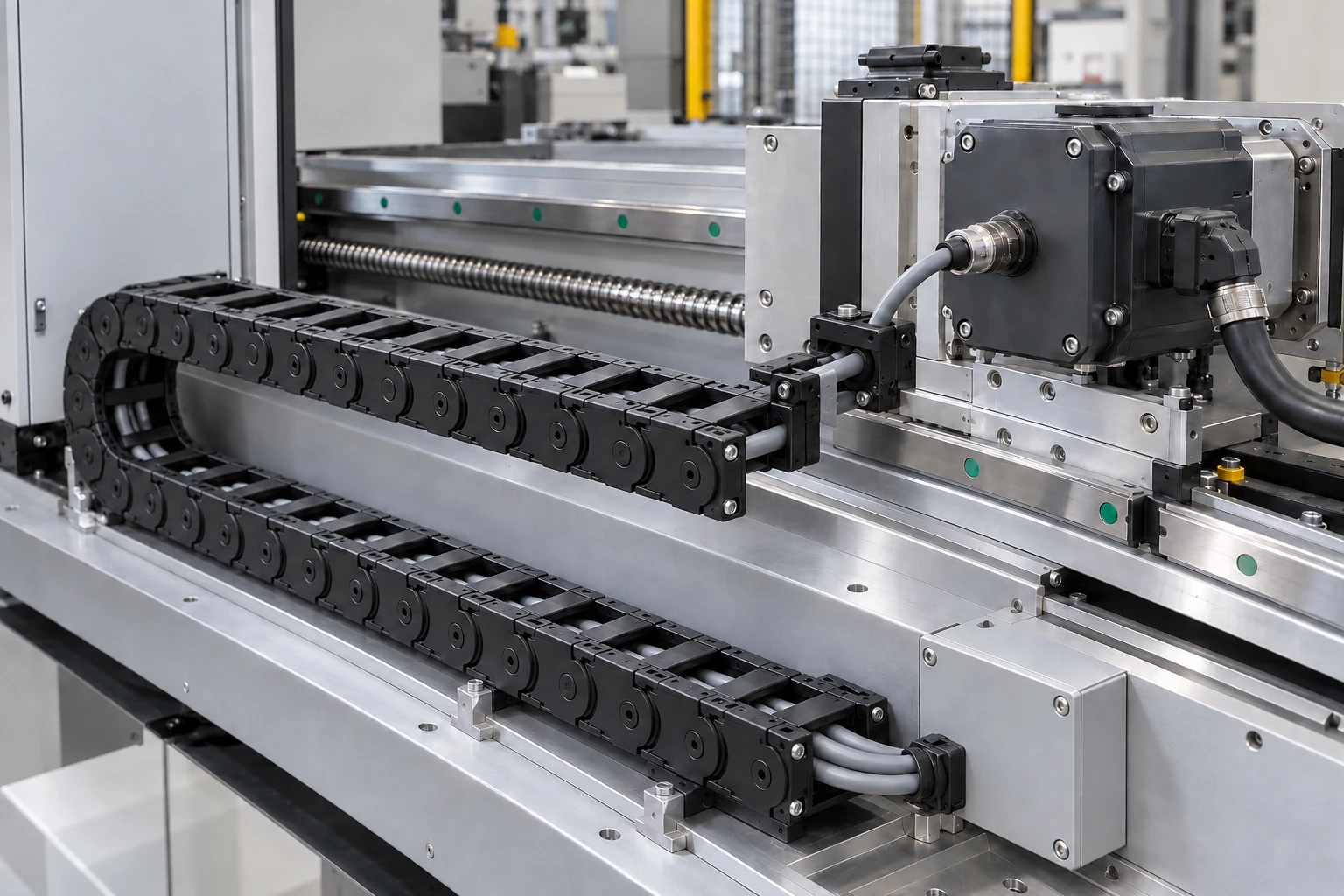

- Обратная связь по положению и скорости в станках и автоматизированном производстве.
- Feedback-CP и CP(I) для кабельных цепей при средних механических нагрузках.
- SL 803 C для генераторов импульсов, измерителей скорости и тормозных соединений в машино- и установкостроении.
- SL 803 C для гибких соединений в кабельных цепях и промышленных роботах; для выбора укажите трассу и движение.
Для сравнения конструкций экранов ЭМС и выбора экранированных силовых кабелей двигателей 0,6/1 кВ, прокладываемых параллельно линиям обратной связи энкодера, изучите следующие материалы: Спиральный экран или экран-оплетка: сравнение конструкций из луженой меди (инженерное сравнение оплеточных экранов из луженой меди плотностью 85% и спиральных экранов при миллионах циклов изгиба); Экранированный сервокабель FD 600/1000 В (экранированный силовой сервокабель с низкой емкостью на 600/1000 В для двигателей с ШИМ-инверторами). Проверьте погонную емкость витых пар и сечение питающих жил датчика в соответствии с протоколом энкодера.
Спецификации
| Параметр | Значение |
|---|---|
| Feedback-CP — пиковое рабочее напряжение | 300 V пикового значения. |
| Feedback-CP(I) — номинальное напряжение U₀/U | 300/300 V. |
| SL 803 C — номинальное напряжение | 250 V. |
| SL 803 C — испытательное напряжение AC | 2,000 V. |
| Feedback-CP / CP(I) — температура внешней поверхности кабеля при стационарной прокладке | -50°C до +80°C. |
| Feedback-CP / CP(I) — температура внешней поверхности кабеля при движении | -40°C до +80°C. |
| SL 803 C — температура при движении | -30°C до +80°C. |
| SL 803 C — температура и длительность короткого замыкания | 150°C; не более 5 секунд. |
| Feedback-CP / CP(I) — минимальный радиус изгиба при стационарной прокладке | 5 × наружный диаметр кабеля. |
| Feedback-CP / CP(I) — минимальный радиус изгиба при движении | 7.5 × наружный диаметр кабеля. |
| SL 803 C — минимальный радиус изгиба | 7.5 × наружный диаметр кабеля. |
| Feedback-CP / CP(I) — стойкость к UV и наружное применение | Стойкость к UV; подходит для наружного применения при выбранных условиях монтажа. |
| Feedback-CP / CP(I) — ссылка на безгалогенные композиции | IEC 60754 / DIN EN 50267. |
| Feedback-CP / CP(I) — ссылка на маслостойкость | IEC / EN 60811-404. |
| SL 803 C — ссылка на маслостойкость | EN 60811-2-1. |
| Метод испытания одиночного кабеля пламенем | IEC / EN 60332-1-2. |
| Модель и конфигурация (мм²) | Прибл. наружный диаметр (мм) | Медный индекс (kg/km) | Прибл. масса (kg/km) |
|---|---|---|---|
| Feedback-CP 8×2×0.18 | 7.8 | 54 | 88 |
| Feedback-CP 4×2×0.34+4×0.5 | 8.9 | 83 | 123 |
| Feedback-CP 3×(2×0.14)+2×0.5 | 9 | 74 | 109 |
| Feedback-CP 3×(2×0.14)+4×0.14+2×0.5 | 8.9 | 74 | 106 |
| Feedback-CP 3×(2×0.14)+4×0.14+2×0.5+4×0.25 | 9.5 | 86 | 136 |
| Feedback-CP 2×2×0.18 | 5 | 24 | 40 |
| Feedback-CP 4×2×0.18 | 6.4 | 35 | 57 |
| Feedback-CP 12×0.22 | 6.9 | 65 | 79 |
| Модель и конфигурация (мм²) | Прибл. наружный диаметр (мм) | Медный индекс (kg/km) | Прибл. масса (kg/km) |
|---|---|---|---|
| Feedback-CP(I) 4×2×0.25+2×0.5 | 9 | 70 | 95 |
| Feedback-CP(I) 4×2×0.25+2×1 | 9.1 | 93 | 118 |
| Feedback-CP(I) 9×0.5 | 9.1 | 81 | 119 |
| Feedback-CP(I) 4×1+4×2×0.14+(4×0.14) | 9.7 | 85 | 142 |
| Feedback-CP(I) 3×0.25+3×(2×0.25)D+2×1 | 10 | 93.1 | 143 |
| Feedback-CP(I) 2×2×0.25+2×0.5 | 7.6 | 51.2 | 84 |
| Модель и конфигурация (мм²) | Прибл. наружный диаметр (мм) | Медный индекс (kg/km) | Диаметры проволок (mm) | Прибл. масса (kg/km) |
|---|---|---|---|---|
| SL 803 C 4×2×0.25+2×1 | 8.8 | 75 | 0.16 / 0.11 | 134 |
| SL 803 C 4×2×0.14+4×0.5 | 8.2 | 58 | 0.16 / 0.11 | 109 |
| SL 803 C 4×2×0.38+4×0.5 | 8.6 | 82 | 0.16 / 0.11 | 203 |
| SL 803 C 10×0.14+2×0.5 | 8.0 | 48 | 0.16 / 0.11 | 70 |
| SL 803 C 10×0.14+4×0.5 | 8.0 | 60 | 0.16 / 0.11 | 85 |
| SL 803 C 15×0.14+4×0.5 | 8.8 | 68 | 0.16 / 0.11 | 127 |
| SL 803 C 3×(2×0.14C)+2×1 | 8.4 | 84 | 0.16 / 0.11 | 108 |
| SL 803 C 3×2×0.14C+2×(0.5C) | 8.3 | 91 | 0.16 / 0.11 | 100 |
Все сечения в таблицах указаны в mm². Например, 3×(2×0.14C)+2×1 содержит три экранированные сигнальные пары и две дополнительные жилы 1 mm².
Суффиксы C и D сохраняют обозначение экранированной группы в соответствующем исполнении. При заказе укажите полную конфигурацию и схему обратной связи.
Пиковое напряжение Feedback-CP, номинальное U₀/U CP(I) и номинальное напряжение SL 803 C имеют разный смысл и относятся только к названной конструкции.
D в формулах радиуса изгиба — наружный диаметр кабеля. Ресурс в цепи зависит от фактических радиуса, хода, скорости, ускорения и монтажа.
Наружные диаметры, медные индексы и масса — приблизительные данные для выбора; поставляемые конфигурация и длина указываются в предложении.
Стандарты
| Стандарт или спецификация | Применение |
|---|---|
| IEC 60228 / DIN EN 60228 | Стандарт гибких медных жил класса 6. |
| DIN VDE 0285-525-1 | Конструктивная спецификация SL 803 C. |
| DIN 47100 | Стандарт маркировки жил SL 803 C. |
| IEC / EN 60332-1-2 | Справочная ссылка на испытание одиночного кабеля на распространение пламени. |
| IEC / EN 60811-404 | Метод испытания маслостойкости Feedback-CP и CP(I). |
| EN 60811-2-1 | Указанная спецификация маслостойкости SL 803 C. |
| IEC 60754 / DIN EN 50267 | Методы испытания материалов на галогены для Feedback-CP и CP(I). |
Варианты кабелей по теме
Сравните эти варианты кабелей по сочетанию функций, характеру перемещения, нагрузке, напряжению и требованиям к передаче.

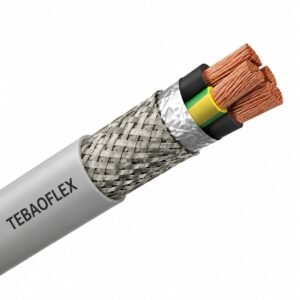

Композитный сервокабель SERVO 55700 / 60700 CY
Другой вариант кабеля для иного применения или режима эксплуатации.
Посмотреть товар

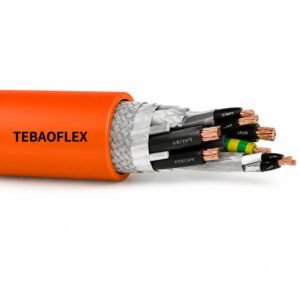

Кабель управления сервоприводом FD 300/500 В PUR
