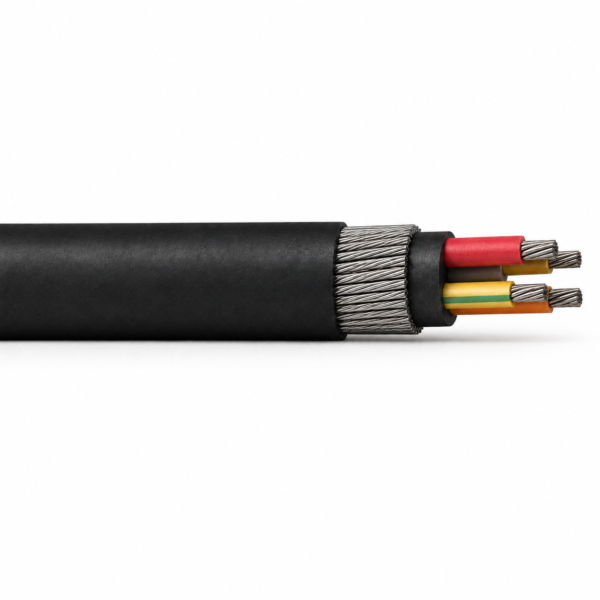

Type 20 / Type 21 - Câble minier armé BS 6708, 640/1100 V

Type 20 / Type 21 pour machines et équipements d'excavation et de concassage

Le câble minier Type 20 / Type 21 est spécifié dans la fiche technique BS 6708 fournie pour les machines et équipements d'excavation et de concassage.

La construction fournie utilise trois ou quatre âmes non blindées, disposées autour d'un berceau élastomère sans contact entre elles, avec armure souple en acier galvanisé entre les gaines intérieure et extérieure. Cette disposition compte car le nombre d'âmes est la distinction principale : le Type 20 est à trois âmes et le Type 21 à quatre ; aucun n'est un câble de haveuse à charbon blindé individuellement. La famille doit donc être sélectionnée par modèle, fonction d'âme et itinéraire d'installation, en plus de la tension. gamme de câbles pour l'exploitation minière et le tunnelage offre le contexte produit plus large de TEBAOFLEX.

• Choisir par : confirmez si l'équipement nécessite la disposition à trois âmes du Type 20 ou à quatre âmes du Type 21, et vérifiez l'interface de l'armure.
• Confirmez avant de commander : le marquage existant de la gaine, la section du conducteur, la longueur du câble, l'itinéraire, le système de support ou de manutention, les terminaisons et les documents d'inspection requis.
• Ne déduisez pas : des valeurs non indiquées dans le PDF fourni, telles qu'une base de courant différente, la performance à l'eau/l'huile/UV, la portée de certification ou l'interchangeabilité mécanique.

Pour la sélection de modèle selon le nombre d'âmes et les itinéraires armés basse tension, consultez la Guide de remplacement des câbles miniers BS 6708 avant d'émettre une demande de remplacement.

Pour un devis technique, envoyez la plaque signalétique de l'équipement ou le marquage du câble existant, l'exigence de tension et de taille, les conditions d'installation, la quantité, la destination et toute exigence d'essai ou de documentation spécifique au projet.

Pour les artères fixes armées de galeries minières européennes continentales et internationales, évaluez ces câbles d'énergie stationnaires : Câble de puissance minier pour pose fixe — PVC / HEPR, options SWA / STA (pour les câbles d'énergie miniers fixes isolés au PVC ou HEPR 90 °C avec armure de fils d'acier galvanisé SWA ou de feuillard d'acier STA) ; Câble minier PVC YnOGY / YnOGYek / YnOGYekm 0.6/1 kV (pour les câbles souterrains ignifuges en PVC de galerie minière YnOGY, YnOGYek et YnOGYekm 0,6/1 kV). Adaptez la construction d'armure, la section des conducteurs et l'impédance de boucle de défaut à la terre au réseau de distribution de la mine.

Construction du Type 20 / Type 21

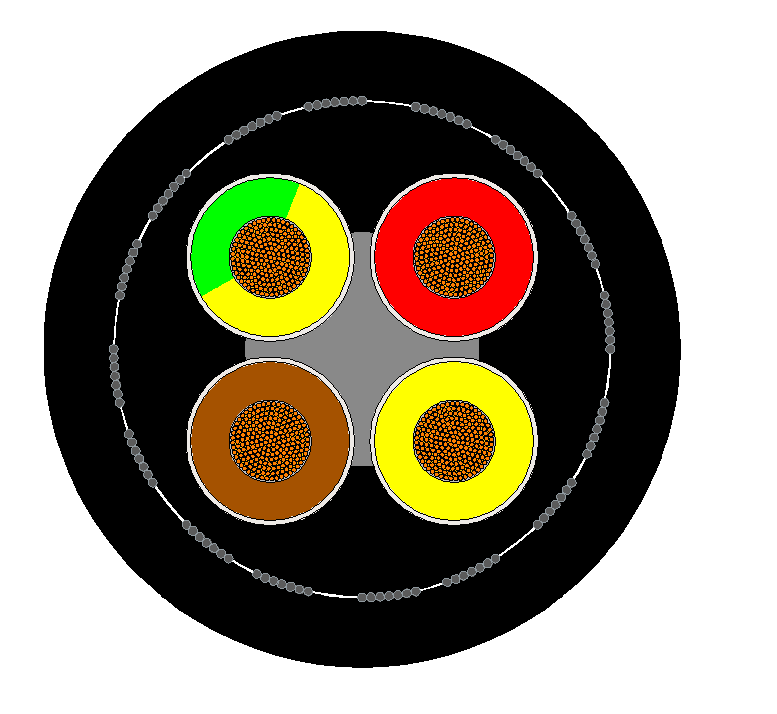

La coupe transversale ci-dessous est le schéma de construction fourni pour le Type 20 / Type 21. La décision de commande repose sur le fait que le nombre d'âmes est la distinction principale : le Type 20 est à trois âmes et le Type 21 à quatre ; aucun n'est un câble de haveuse à charbon blindé individuellement.

Construction indiquée par la source

N'utilisez pas le schéma comme substitut aux tableaux dimensionnels. Confirmez la préparation de l'extrémité du câble, la terminaison de l'écran et de la terre, la mise à la masse de l'armure et l'interface machine avec la documentation de l'équipement avant l'installation.

Applications du Type 20 / Type 21

La fiche technique fournie identifie ce câble pour les machines et équipements d'excavation et de concassage.

• Service principal : machines et équipements d'excavation et de concassage.
• Limite du modèle : Le nombre d'âmes est la distinction principale : le Type 20 est à trois âmes et le Type 21 à quatre ; aucun n'est un câble de haveuse à charbon blindé individuellement.
• Vérification du projet : faites correspondre le marquage du câble, le plan des âmes, la tension, la terminaison, la géométrie de l'itinéraire et la méthode de manutention au schéma de la machine.
• Examen environnemental : confirmez les conditions réelles de la mine/carrière et toute exigence d'autorité, d'inspection ou de documentation ; ne déduisez pas une déclaration de certification ou de résistance des matériaux à partir du numéro de modèle.

Pour les itinéraires d'équipements armés de tension inférieure, le câble minier Type 70/71 offre un point de comparaison utile ; vérifiez la classe de tension et l'exigence d'âmes avant la sélection.

Le câble ne doit être libéré qu'après accord sur l'itinéraire de l'équipement, la longueur requise, la section du conducteur, les fonctions des âmes et les détails de connexion. Si le service prévu diffère de l'application indiquée par la source, demandez un examen d'ingénierie via le processus de devis.

Spécifications du Type 20 / Type 21

Le résumé ci-dessous identifie la famille de modèles fournie. Les tableaux transcrits de la source qui suivent conservent les valeurs dimensionnelles, électriques et de construction du PDF, y compris les tailles disponibles, la résistance, le courant, le diamètre, la masse et les données de courbure ou de traction lorsque le PDF les fournit.

Tableaux techniques complets transcrits de la source

PDF source : BS6708_TYPE_20_TYPE_21_640_1100V_ARMOURED_CABLE_datasheet.pdf ; 4 pages ; 8 tableaux extraits. Les valeurs ne sont ni recalculées ni remplacées par des valeurs tierces.

Utilisez les valeurs du tableau avec le schéma de l'équipement et le plan de terminaison approuvé. Si la section de conducteur demandée, la base de courant, la limite mécanique ou la condition environnementale n'est pas indiquée dans le PDF fourni, traitez-la comme un élément à confirmer au stade du devis.

Normes et références du Type 20 / Type 21

La page produit conserve la référence BS 6708 figurant dans le PDF fourni. Le registre de la BSI identifie actuellement la BS 6708:1998 comme retirée le 22 mai 2026 ; cette note de statut est une mise à jour de référence normative, et non une déclaration selon laquelle le produit est actuellement certifié ou approuvé. Consultez le registre officiel de portée BSI pour la BS 6708 pour le statut publié.

Pour une demande de devis, indiquez les documents normatifs requis, la portée de l'inspection, le rapport d'essai, le marquage du câble, les règles de destination et toute exigence d'équivalence de remplacement. Le numéro de modèle seul n'établit pas la conformité légale de l'installation.
